手动柱塞式流体输送泵结构设计

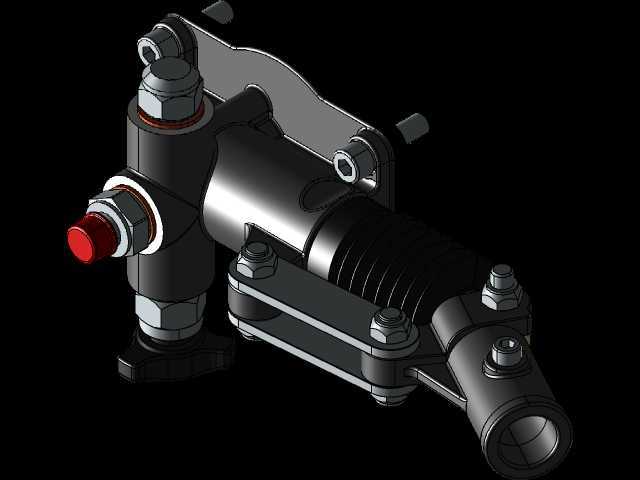

　　这款手动柱塞泵的结构设计，完全围绕无外接动力源场景下的流体输送、低压增压需求展开，在野外应急检修、小型液压工装施压、无供电区域的油料加注、小型设备润滑系统补压这类场景中，这类手动泵是不可替代的流体动力元件，不需要接入电源或者外接液压站，仅靠人力扳动操作杆就能完成流体的吸入与加压输出，适配没有配套动力条件的零散作业场景。从结构布局来看，泵体采用集成式阀组设计，进液与出液接口分别布置在泵体的两个侧端，顶部的红色调压限位结构用来限定输出压力上限，避免人力操作时输出压力过高损坏下游管路或者密封件，底部的安装法兰带三个定位支脚，支脚的安装孔位做了沉头设计，安装时螺栓头不会突出安装面，保证泵体贴紧安装基座，不会出现安装翘曲导致的密封面渗漏问题。

　　操作端的铰接连杆做了等强度优化，连杆与柱塞的连接部位采用铰接式结构，配合柱塞外侧的波纹防护套，能完全阻挡作业环境中的粉尘、泥沙进入柱塞摩擦副，避免柱塞表面被硬质颗粒刮花导致密封失效，这个防护结构在户外多尘场景下能大幅延长泵的维护周期，减少密封件的更换频率。设计过程中，首先确定的是柱塞的行程与缸体内径参数，匹配人力操作的合理施力范围，保证单次扳动操作杆的作用力在普通人手臂施力的舒适区间内，不会出现操作力过大导致扳不动，或者行程过短单次输出流量太低、操作频次过高的问题。泵体内部的进出液单向阀采用锥面密封结构，相比平面密封的结构，锥面密封的对中性更好，在低压小流量工况下的密封可靠性更高，不会出现回流导致的输出压力掉压问题，

　　阀组的弹簧刚度经过匹配，既保证阀瓣复位及时，又不会因为弹簧力过大增加吸液阻力，避免高海拔或者低液位工况下出现吸空问题。安装边界方面，底部三个安装支脚的孔位呈三角形分布，相比四点安装的结构，三角形布局对安装基座的平面度要求更低，不会因为基座加工存在平面度误差导致泵体安装后产生内应力，长时间使用出现壳体开裂的问题；进液接口采用直通式结构，接口内径与柱塞缸的通径做了平滑过渡，减少流体进入缸体时的沿程阻力，出液接口侧预留了压力表安装的螺纹孔位，用户可以根据自身需求外接压力表实时观测输出压力，不需要额外在管路上加装转接接头。操作杆的铰接位置做了衬套镶嵌设计，衬套采用自润滑材质，日常使用不需要定期加注润滑脂，铰接部位的锁紧螺栓采用防松垫片锁紧，

　　长期反复扳动操作也不会出现铰接松旷、操作行程虚位变大的问题。柱塞与缸体之间的密封采用组合式密封结构，主密封负责承压密封，外侧的防尘圈负责阻挡外部杂质，两道密封之间预留了泄流槽，即便主密封出现轻微渗漏，渗漏的流体会从泄流槽排出，不会进入外侧的防护套内部积存，避免杂质混合渗漏流体形成磨料加剧柱塞磨损。从实际使用的适配性来看，这款泵的结构可以兼容低粘度液压油、润滑油、清水等多种无强腐蚀性的流体，只要更换对应材质的密封件，也可以适配部分轻度腐蚀性的化工流体输送需求，整体结构没有复杂的异形零件，所有零部件都采用常规机加工工艺就能生产，后期维护时更换密封件、单向阀组件都不需要专用工具，普通作业人员就能完成日常维护操作。在小型液压设备的应急泄压、补压场景中，这类手动泵可以作为主液压系统失效后的备用动力源，在主系统故障时完成设备的复位操作，避免设备带压停机引发安全隐患；在野外作业的小型工程机械保养场景中，不需要外接电源就能完成齿轮油、液压油的加注作业，大幅提升无供电条件下的保养作业效率。
