Axmo TMF3-100电动直线执行器结构

　　这款Axmo TMF3-100电动直线执行器，在3C电子精密装配工位、光伏组件叠层对位、锂电极片裁切送料这类对重复定位精度要求严苛的场景里，是替代气缸、液压缸完成可控直线往复动作的核心执行部件。不同于气动执行件需要配套气源处理三联件、管路布局受车间气路分布限制，也不像液压执行件存在油液泄漏污染洁净车间的风险，这款全电驱动的直线执行单元仅需配套伺服驱动器与运动控制卡，就能完成多段速、多位置点的柔性动作输出，适配小批量多品种的柔性产线快速换产需求。

　　从结构设计逻辑来看，这款执行器采用伺服电机侧置折回布局，将驱动电机通过内置同步带轮组与滚珠丝杠副连接，相比电机直连的同轴布局，大幅压缩了整体轴向安装长度，能在设备内部安装空间局促的场景下完成布置。主体承载滑台采用高刚性铝合金型材作为基座，型材内部集成了轧制级滚珠丝杠与两侧平行布置的直线导轨副，滑台台面预留了多组标准螺纹安装孔与定位销孔，可直接对接工装夹具、吸盘架、视觉检测相机等末端执行件，无需额外加工过渡连接板，减少装配累计误差。滑台两侧配置了带刮屑唇的聚氨酯防尘密封条，能阻挡车间内的金属切屑、粉尘颗粒进入传动腔内部，延长丝杠与导轨的维护周期，适配机加工上下料、打磨工位这类多粉尘的作业环境。

　　在安装边界设计上，这款执行器的基座底部预留了通长T型槽与沉头安装孔，支持水平正装、侧装、垂直倒装多种安装姿态，垂直安装时可通过驱动器内置的抱闸参数配置，避免断电后滑台受负载重力下滑引发的工装碰撞风险。执行器的电机端预留了标准航空插头接口，动力线与编码器线集成在同一插头上，减少现场布线的接线工作量，插头处设计了橡胶密封垫圈，达到IP54的防护等级，可适配有少量切削液飞溅的加工场景。行程限位方面，执行器两端内置了机械式硬限位块与光电式软限位触发片，软限位信号可直接接入设备IO系统，在程序跑飞、误操作时触发急停，避免滑台超程撞击端盖造成内部传动部件损坏。

　　从实际使用的性能维度来看，这款执行器的滚珠丝杠采用C7级轧制精度，配合预压处理的导轨滑块，重复定位精度可控制在±0.02mm以内，能满足大部分精密装配、检测工位的对位需求。滑台的移动速度可通过伺服驱动器的电子齿轮比参数灵活调整，最高线速度可达1m/s，兼顾高速空程移动与低速精加工进给的不同工况需求。传动腔内部的丝杠与导轨均预置了润滑脂注油通道，日常维护时无需拆解密封罩，直接通过注油嘴注入对应牌号的润滑脂即可完成保养，降低设备运维的时间成本。在负载适配方面，这款执行器可根据实际工况选配不同导程的丝杠副，小导程版本适配大推力垂直顶升场景，大导程版本适配高速水平移送场景，选型时可根据负载重量、移动速度、安装姿态的不同灵活匹配参数，无需重新设计整体结构。

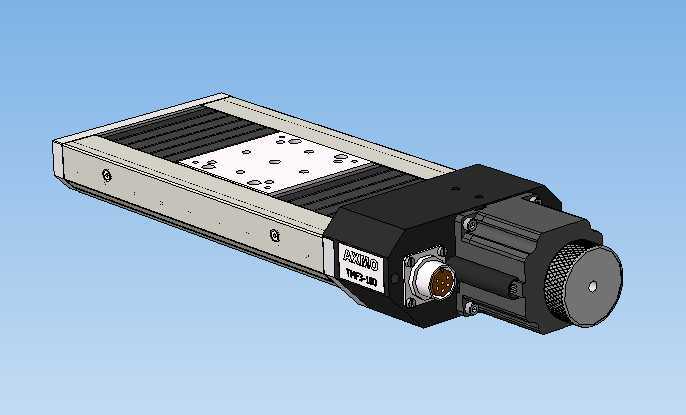

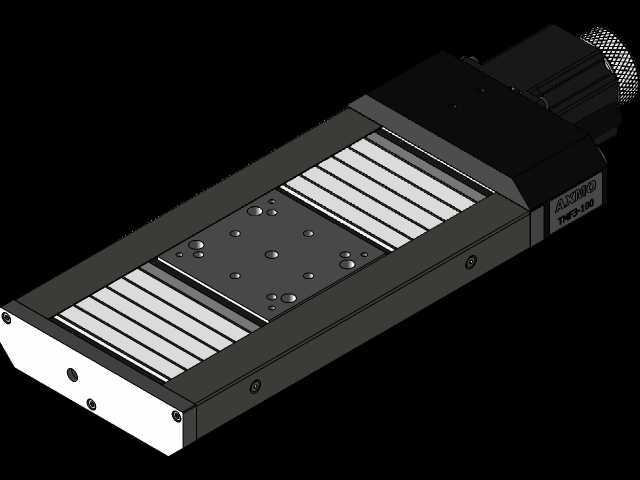

　　在三维建模层面，这款模型完整还原了执行器的所有外部安装特征与内部传动结构的装配关系，包括滑台安装孔位尺寸、基座安装槽间距、电机接口的插针定义位置、限位开关的触发位置等关键尺寸，结构工程师在做设备整体布局时，可直接将模型导入装配体中做干涉检查，提前验证执行器与周边工装、护罩、管线的空间位置关系，避免实际装配时出现空间干涉问题。模型的各零件均按实际装配层级做了分组，可单独拆解查看丝杠、导轨、电机座、端盖等单个零件的结构细节，方便工程师做二次改造设计，比如在滑台上加装外置位移传感器、在端盖处增加防尘折布等定制化修改，大幅缩短非标设备的设计周期。
