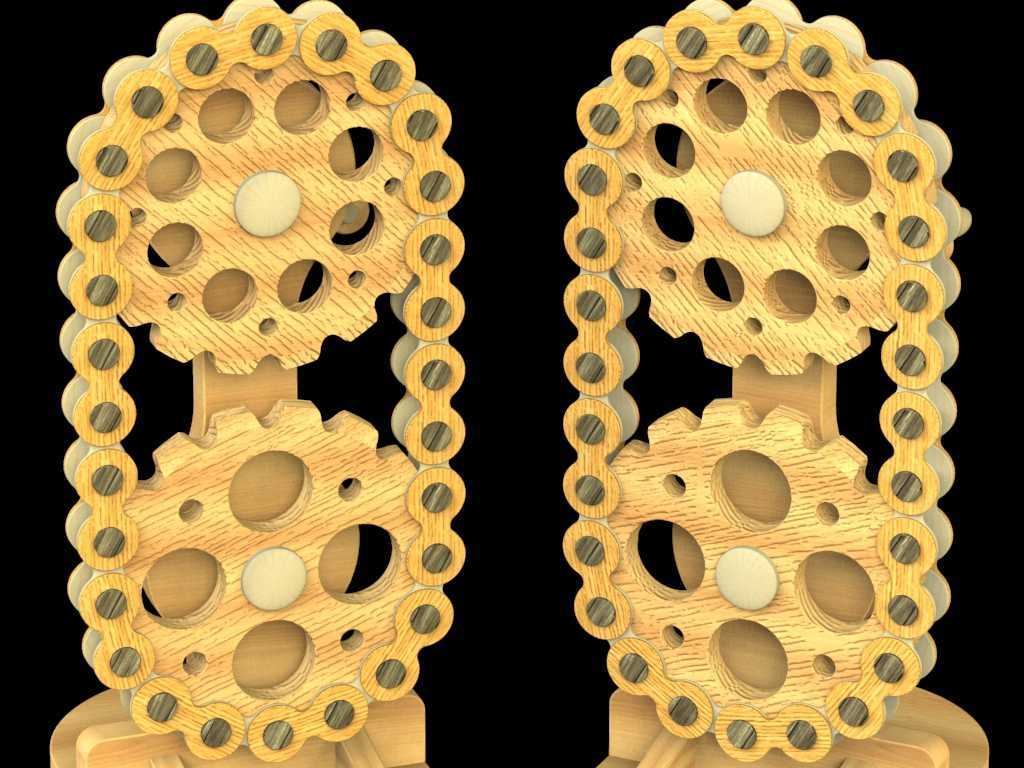

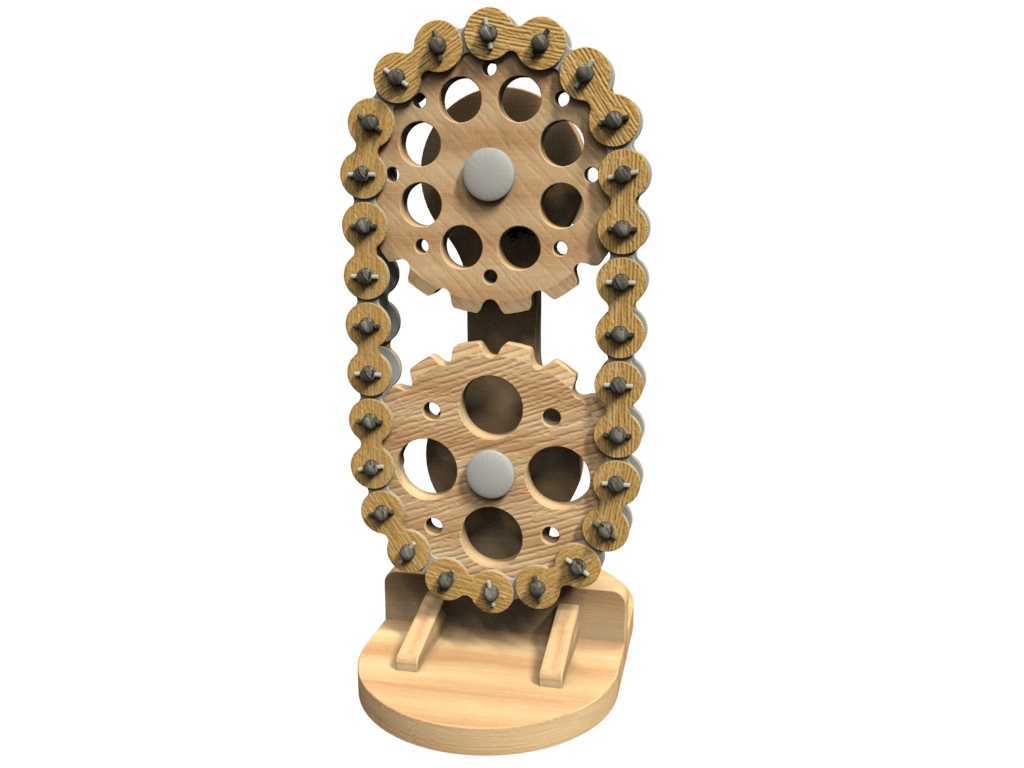

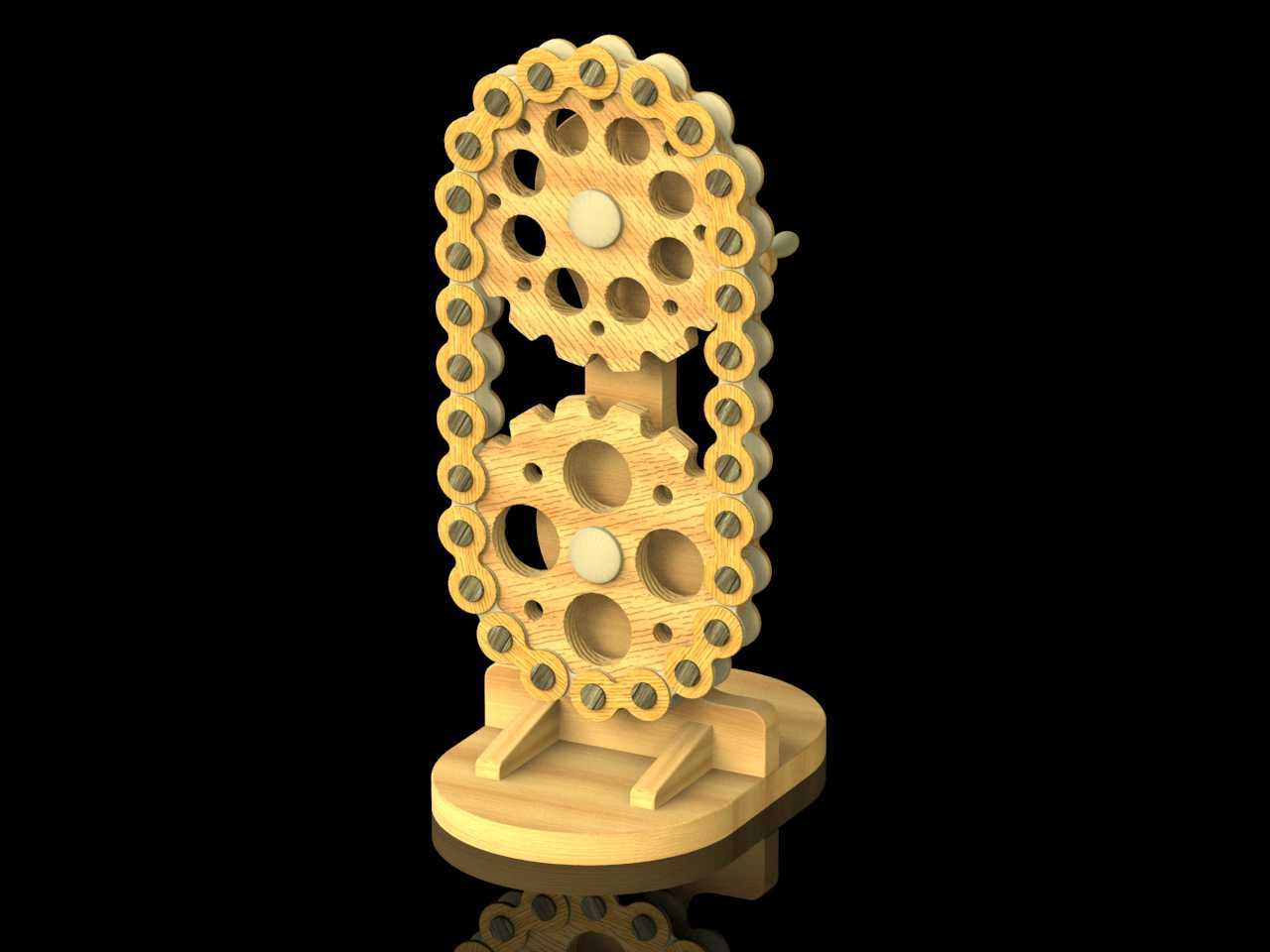

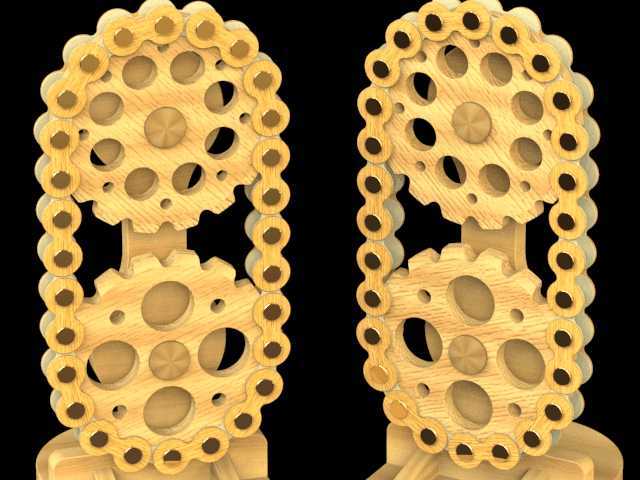

木制双齿轮组链条传动演示结构

　　这套链传动演示结构采用双异径齿轮配合闭合环形链条的布局，上下布置的两个齿轮齿数、节圆直径存在明确差值，可直观展示链传动系统的转速比传递特性，常被用于机械原理教学场景、科普展品制作以及小型木制动态装置的动力传递单元设计。从实际功能来看，该结构依靠链条与齿轮齿槽的啮合实现动力传递，相比带传动不存在打滑问题，能保证精准的传动比，同时链条的多节铰接结构允许两轴中心距在较大范围内调整，适配不同安装空间的布局需求。设计过程中首先需要确定齿轮的模数与节距匹配关系，链条的单个链节铰接孔中心距必须与齿轮齿距完全一致，否则会出现卡滞、跳齿甚至无法装配的问题，两个齿轮的中心距需要结合链条总节数计算，预留适当的张紧余量，避免链条过松导致传动过程中脱落、

　　过紧加剧铰接处的磨损。从结构细节来看，上下两个齿轮均做了辐板式轻量化开孔设计，在保证轮齿强度、辐板支撑刚度的前提下，尽可能减少转动惯量，让手动驱动演示时更加顺畅，齿轮中心的轴孔与支撑轴采用间隙配合，保证转动时无卡滞，支撑轴固定在立式安装基板上，基板底部设置加宽支撑底座，保证整个结构放置时的稳定性，不会因为齿轮转动的偏心力出现倾倒。安装边界方面，整套结构的横向宽度由齿轮最大外径加两侧链条外伸余量决定，纵向高度由两齿轮中心距加底部底座、顶部预留间隙决定，厚度方向仅需容纳齿轮、链条的厚度加基板厚度，整体占用空间小，适合桌面放置演示。在实际工程应用中，这类链传动结构广泛用于输送设备、农业机械、轻工机械的动力传递环节，

　　该木制演示模型将金属工业场景的链传动结构等比例缩放、采用木质材料加工，既保留了链传动的核心运动特性，又降低了加工难度与制作成本，适合作为机械原理入门的具象化展示载体，帮助初学者快速理解链传动的啮合方式、转速传递逻辑、张紧结构的作用。设计时还需要注意轮齿的齿形修正，木制件加工精度相比金属件更低，齿顶处需要做适当的倒角引导，方便链条顺利啮入齿槽，链节的铰接处采用小直径销轴连接，销轴与链节孔采用小间隙配合，保证链节能灵活转动，同时避免间隙过大导致传动过程中晃动量超标。整个传动结构运行时，链条沿上下齿轮形成闭合环形轨迹，动力输入到任意一个齿轮轴上，都能通过链条带动另一个齿轮同步转动，通过改变两个齿轮的齿数比，就能实现不同的减速或增速传动效果，演示过程中可以直观观察到链条的松边、紧边变化，以及链节与轮齿的啮合、脱离全过程，相比平面示意图更具直观性。
