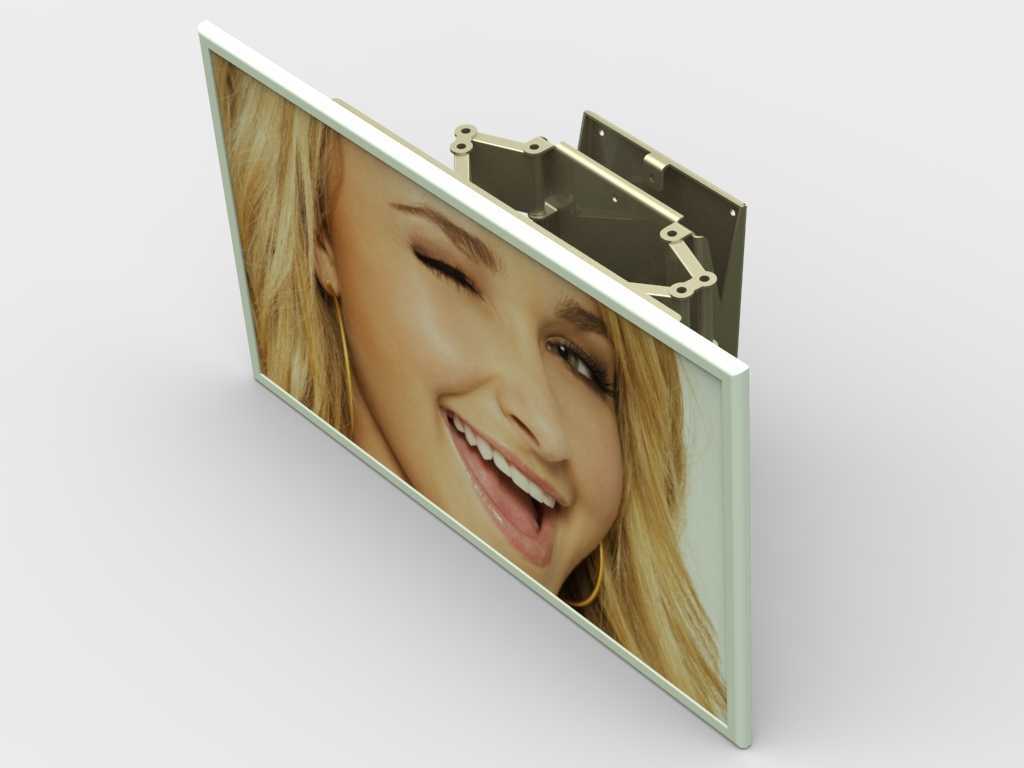

壁挂式液晶电视钣金安装挂架结构

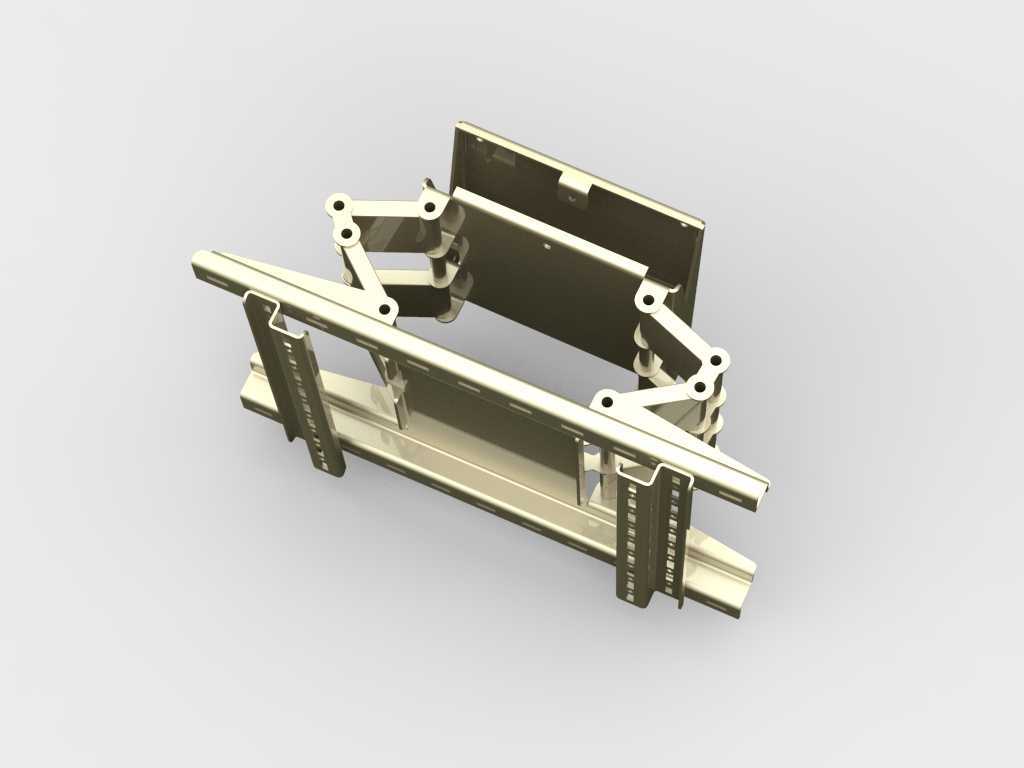

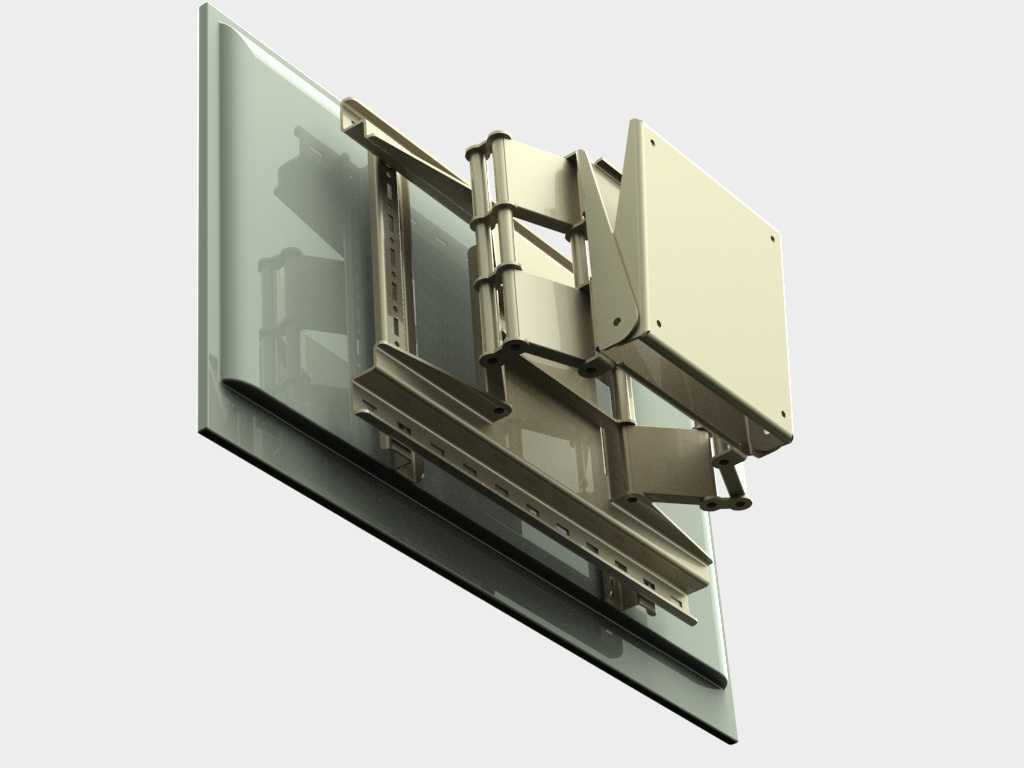

　　日常家用、商用办公场景里的大尺寸液晶显示屏壁挂安装，核心受力构件就是这类钣金成型的电视挂架，它替代了传统落地电视柜的占用空间，能将显示终端牢牢固定在混凝土、轻质砖等各类墙面之上，释放室内地面使用面积，同时也能根据观看需求调整屏幕的俯仰角度，适配不同坐姿、不同观看距离的视觉体验。从结构受力逻辑来看，这类挂架的设计首先要匹配对应尺寸段电视的背部安装孔位，也就是行业内通用的VESA孔距标准，挂架的贴墙背板部分需要预留足够的膨胀螺栓安装孔位，孔位排布要避开墙体内常见的电线、水管预埋走向区间，降低安装时破坏隐蔽管线的概率。挂架与电视连接的挂臂部分，采用多段折弯的钣金结构，通过铰接点位实现角度调节功能，铰接位置的连接片做了加厚处理，

　　避免长期承重后出现金属疲劳变形，挂臂与电视背部接触的位置预留了缓冲胶垫的安装槽，安装后胶垫可以填充挂架与电视塑料后壳之间的间隙，避免硬接触刮花外壳，同时也能抵消部分开关门、周边设备运行带来的微振动，防止螺丝长期受振松动。从安装边界尺寸来看，贴墙背板的整体宽度控制在对应电视背部安装区域的宽度范围内，不会超出电视边框导致正面观看时露出挂架结构，影响整体美观度；挂架的整体厚度在满足结构强度的前提下做了减薄处理，安装后屏幕与墙面之间的间隙控制在合理范围，既可以预留出HDMI线、电源线、音视频线的走线空间，方便后期插拔线材，也不会让屏幕离墙面过远产生突兀的悬浮感。钣金件的折弯工艺上，所有受力边都做了翻边加强处理，

　　相当于在平板钣金上增加了加强筋结构，不需要额外焊接加强筋就能提升整体的抗弯折能力，同时翻边结构也能钝化板材的切割锐边，避免安装、调试过程中划伤安装人员的手部，也不会磨损穿插在间隙里的线材外皮。挂架的锁止结构采用了快拆式设计，电视挂装到挂臂上之后，通过侧边的固定螺丝就能锁止挂接点位，不需要安装人员全程托举沉重的电视拧全部固定螺丝，降低高空作业的体力消耗，后期需要拆卸电视做清洁、维护的时候，只需要拧下侧边的锁止螺丝就能将电视向上抬起取下，不需要整体拆卸墙面上的固定背板。在承重设计上，挂架的整体承重余量做了1.5倍的安全系数冗余，对应适配尺寸段的电视重量之外，还能承载额外的外接小型设备重量，比如挂装在电视背部的电视盒子、小型音响等配件，

　　不会因为额外负载导致结构变形。挂架的表面处理采用静电喷塑工艺，涂层均匀覆盖钣金表面，隔绝钣金基材与空气中的水汽接触，避免长期使用在潮湿环境比如卫生间、开放式阳台场景下出现锈蚀问题，涂层的哑光质感也和多数电视的黑色、深灰色背部外壳质感匹配，不会产生明显的视觉色差。走线结构上，挂臂上预留了多个扎带固定孔位，安装时可以将各类连接线通过扎带固定在挂臂上，避免线材垂落在屏幕后方杂乱无章，也能防止线材被夹在挂架与墙面、挂架与电视之间的缝隙里造成线材挤压破损。在适配性设计上，挂架的挂接孔位做了长圆孔设计，允许安装时存在一定的孔位误差，不需要安装人员绝对精准地定位电视背部的螺丝孔位，降低现场安装的对位难度，长圆孔的调节范围也能适配同尺寸段不同品牌电视的孔位细微差异，提升挂架的通用适配能力。铰接点位的阻尼力度经过匹配调试，调整屏幕俯仰角度的时候不需要太大的推力就能扳动屏幕，调整到目标角度之后又能依靠阻尼结构保持角度固定，不会出现屏幕自行下坠低头的问题，长期使用后阻尼结构也不会出现力度衰减，保证角度调节的可靠性。
