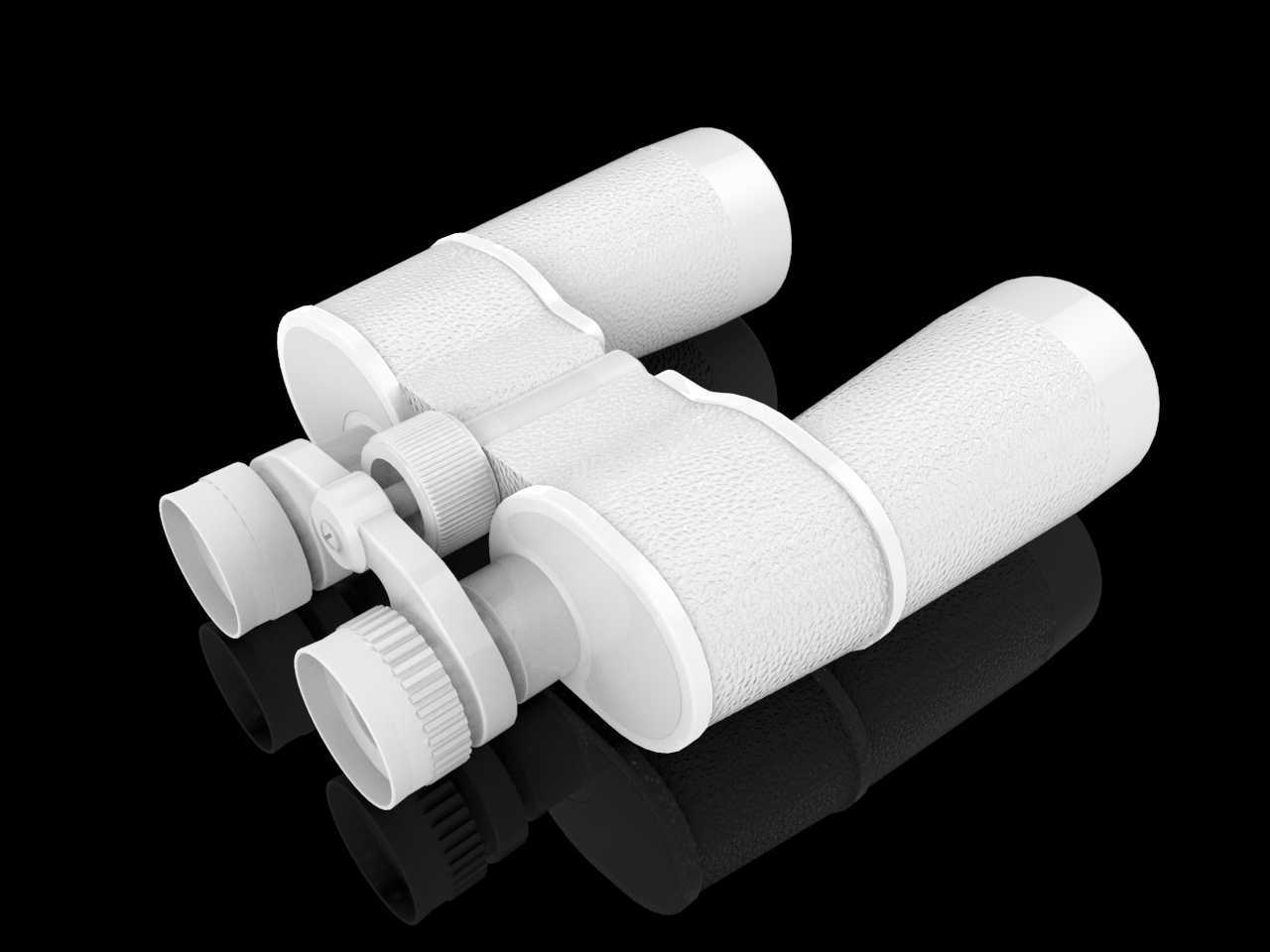

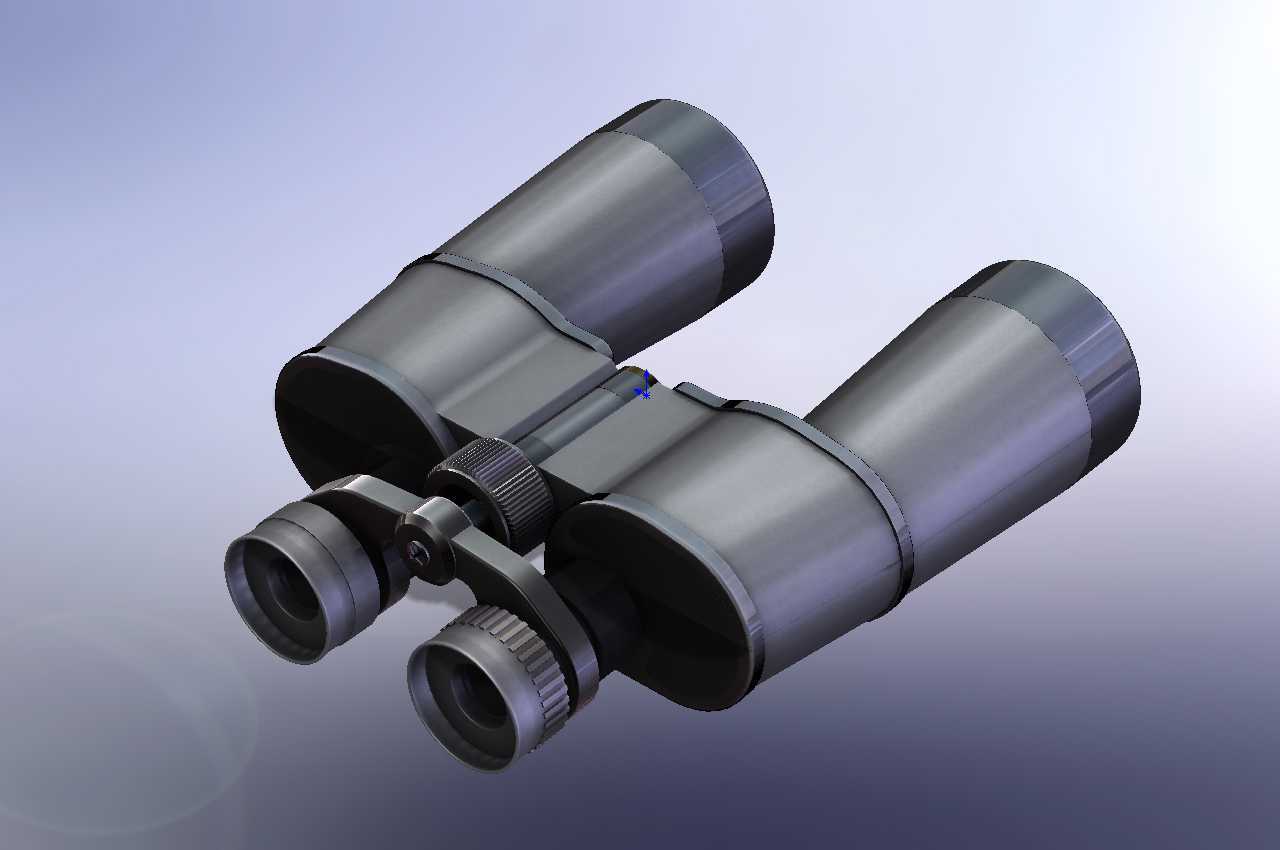

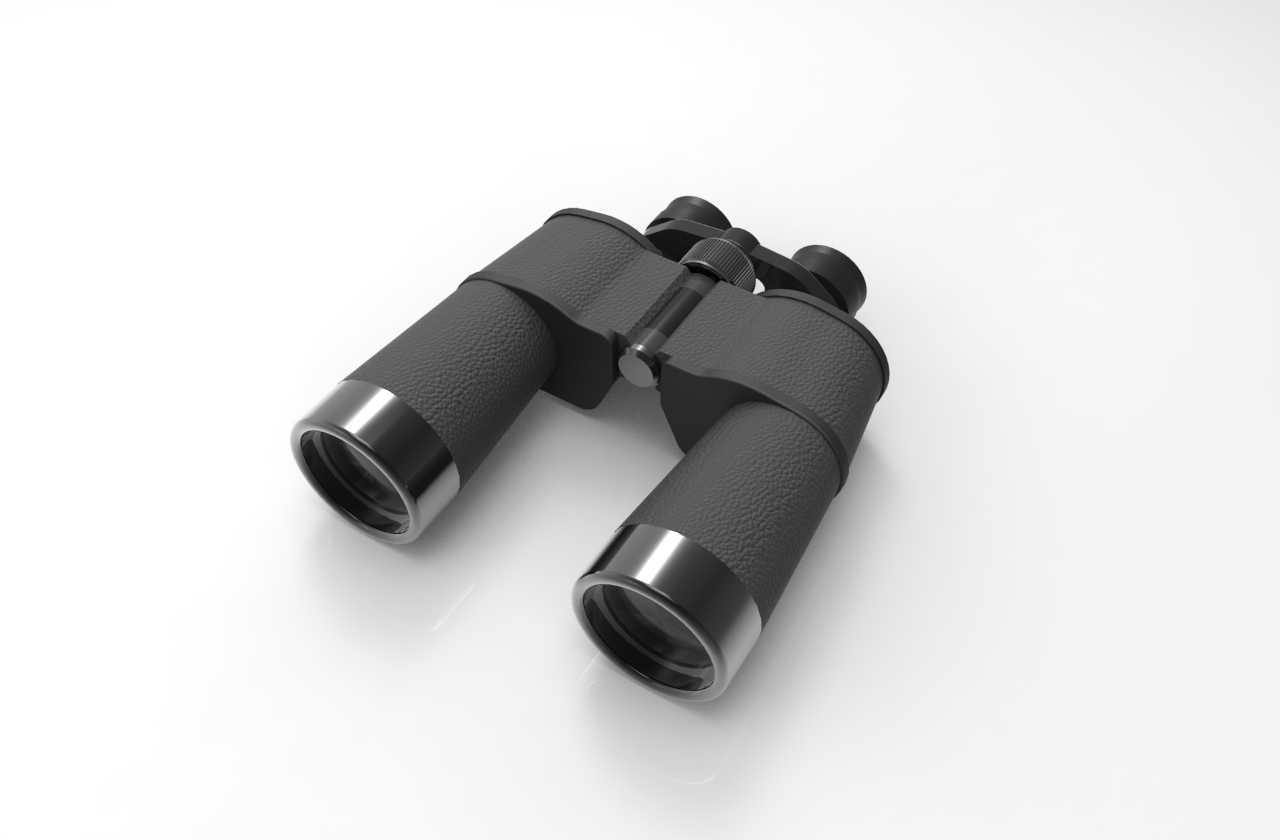

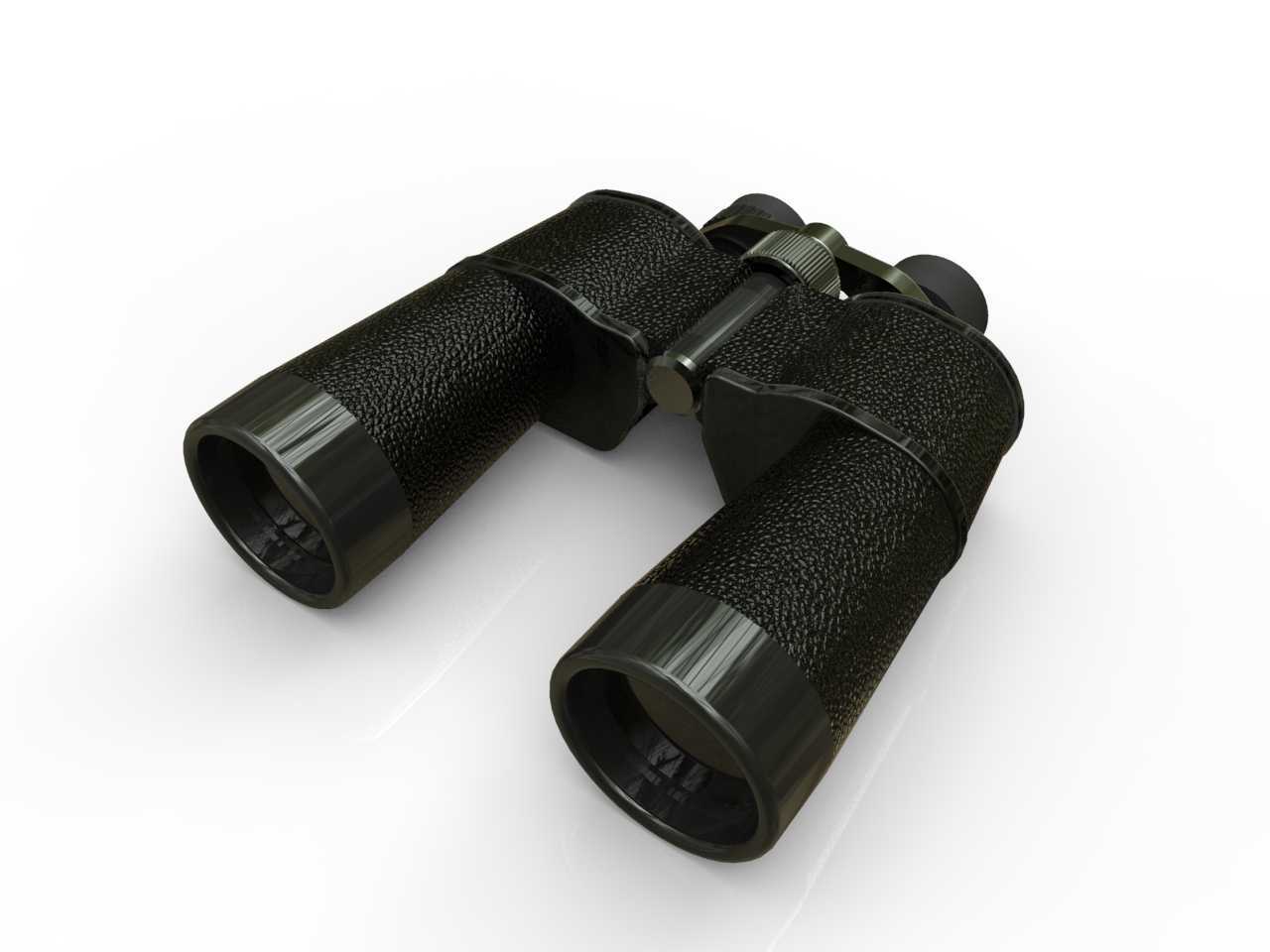

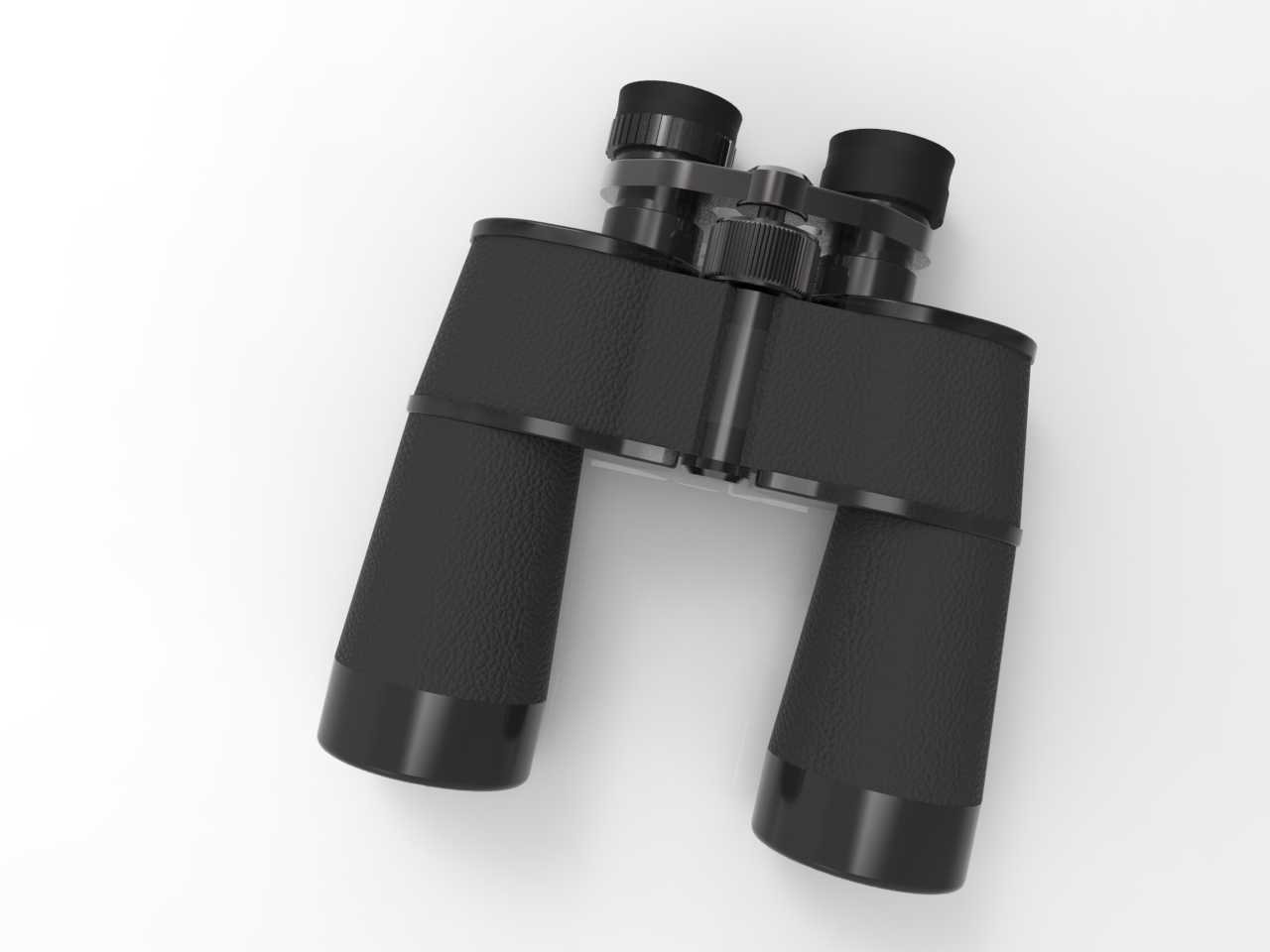

20倍50口径双筒观测望远镜结构设计

　　这款20倍50口径双筒观测设备的结构设计，首先要匹配户外远距离观测、户外观测作业、野外勘测辅助、赛事远距离观看等多场景的使用需求，在结构布局上采用对称式双镜筒并联架构，中间设置铰接式连接桥，既保证两个镜筒的光轴平行度公差控制在行业允许的范围内，也能适配不同用户的瞳距调节需求，调节行程覆盖56mm到72mm的常规成人瞳距区间，满足绝大多数使用者的观测适配要求。镜身主体采用包覆式防滑纹理设计，握持区域的纹理深度控制在0.3mm左右，既保证戴手套操作时的摩擦力足够，也不会因为纹理过深积存污渍，日常使用后的清洁维护更便捷。物镜端采用50mm通光口径的设计，在保证20倍放大倍率下进光量充足的同时，镜筒的整体外径控制在62mm以内，单筒长度控制在180mm左右，整镜重量控制在1kg上下，长时间手持观测不会产生过度的负重疲劳，搭配配套的颈带使用时，负重分布更均匀，适合长时间户外携带作业。中间的调焦手轮采用滚花防滑设计，调焦行程对应观测距离从5m到无穷远的调节范围，调焦阻尼设置在0.15N·m左右，既保证调焦过程顺滑无卡顿，也不会因为手部轻微触碰导致焦距偏移，调焦机构内部采用梯形螺纹传动，螺纹间隙控制在0.02mm以内，反复调焦过程中不会产生空程差，保证对焦精度。目镜端设置可升降的眼罩结构，采用旋升式卡位设计，多档位高度调节适配戴眼镜与不戴眼镜的使用者，出瞳距离控制在12mm左右，戴眼镜观测时也能看到完整的视场，不会出现视场边缘裁切的问题。

　　镜身内部的隔光结构采用阶梯式消光纹路设计，避免杂光在镜筒内部反射产生眩光，提升强光环境下的观测对比度，棱镜舱的固定结构采用弹性压片搭配定位销的设计，在设备受到轻微磕碰、跌落冲击时，能通过微小的弹性形变吸收冲击能量，避免棱镜移位导致光轴偏移，提升设备的抗造性能，适配野外复杂使用环境下的意外磕碰场景。两个镜筒与中间连接桥的铰接结构采用阻尼转轴设计，转轴阻尼设置在展开、收拢镜筒时需要施加0.2N·m左右的力矩，既保证调节瞳距时的操作手感，也能保证调节完成后镜筒角度不会自行变动，维持光轴的稳定状态。物镜与目镜的防护结构采用内藏式设计，镜片边缘低于镜筒端面1.5mm左右，日常放置时镜片不会直接接触放置平面，避免镜片被意外刮花，

　　同时镜筒端面预留了滤光片安装的螺纹接口，可以根据使用场景加装中性减光滤片、偏振滤片等配件，拓展强光下、水面反光环境下的观测能力。从建模逻辑来看，整个结构先确定光学系统的光轴基准，再围绕光轴布局镜筒壳体、调焦机构、铰接桥、握持包覆层的结构，所有配合面的公差设置都围绕光学件的定位精度要求展开，镜筒壳体的壁厚控制在2.5mm左右，采用工程塑料材质时能保证足够的结构强度，同时控制整体重量，金属铰接轴的表面做硬质阳极氧化处理，长期反复调节瞳距也不会出现磨损松旷的问题。设备的收拢尺寸控制在190mm×130mm×70mm以内，可以轻松放入常规的户外背包侧袋，不需要额外配备大型收纳包，便携性能够满足徒步、野外勘测、户外赛事观赛、

　　自然观测等多场景的携带需求。在实际使用场景中，这类大倍率双筒观测设备既可以用于野外地质勘测时远距离观察岩体结构、地形标识，也可以用于电力线路巡检时远距离观察杆塔上的部件状态，还能满足户外观鸟、远距离观看体育赛事、航海观测等民用场景的使用需求，结构设计上的防滑、抗冲击、易维护特性，都是围绕这些复杂户外使用场景做的针对性优化，没有多余的装饰性结构，所有外观造型都服务于功能需求，握持区域的收腰造型贴合人手握持时的手掌弧度，长时间握持时的受力分布更均匀，减少手部的疲劳感。调焦手轮的位置设置在两个镜筒中间的上方区域，用户握持镜身时，食指可以自然搭在调焦手轮上，观测过程中不需要大幅度移动手部就能完成调焦操作，操作动线符合人体工程学要求，右目镜位置还设置了独立的视度调节环，适配左右眼视力存在差异的使用者，视度调节范围覆盖±5个屈光度，不需要佩戴眼镜也能获得清晰的观测效果，视度调节环同样设置了合适的阻尼，调节完成后不会因为日常使用的震动自行移位。
