带立板矩形基座工业定位支撑构件

　　在非标自动化生产线的工位定位、小型工装夹具的承载搭建场景里，这类带垂直立板的矩形基座构件是十分常见的基础结构件，日常产线调试中经常会遇到需要快速搭建简易定位挡停、小型检测元件安装载体的需求，这类构件刚好能适配这类零散的工位改造需求，不需要额外开模定制，直接通过标准安装孔位就能快速固定在铝型材工作台上，大幅缩短产线小改的调试周期。

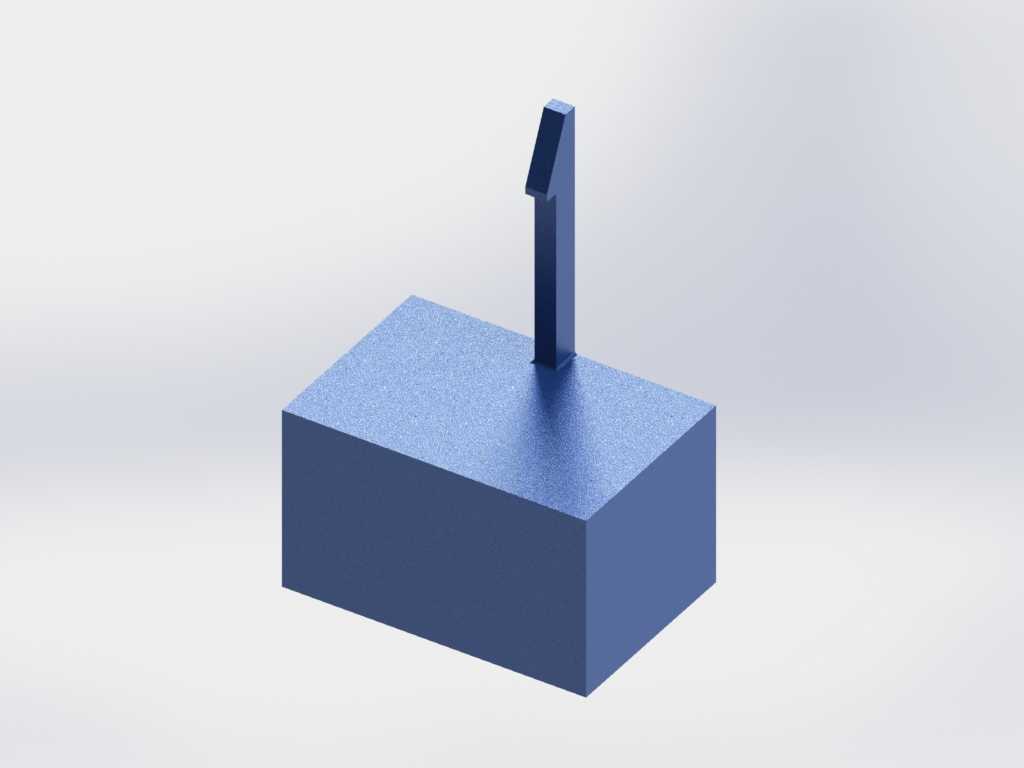

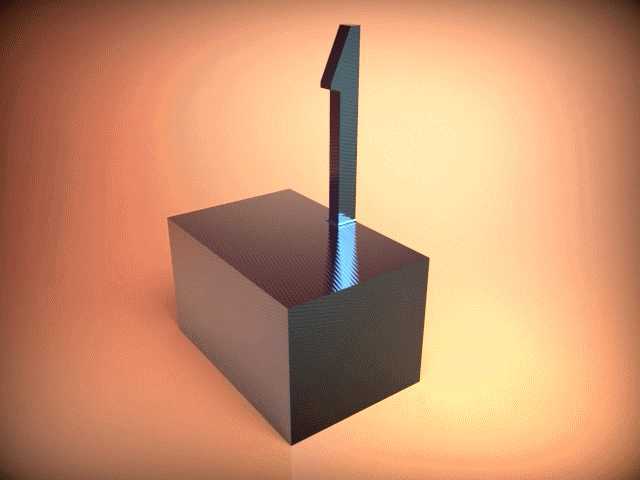

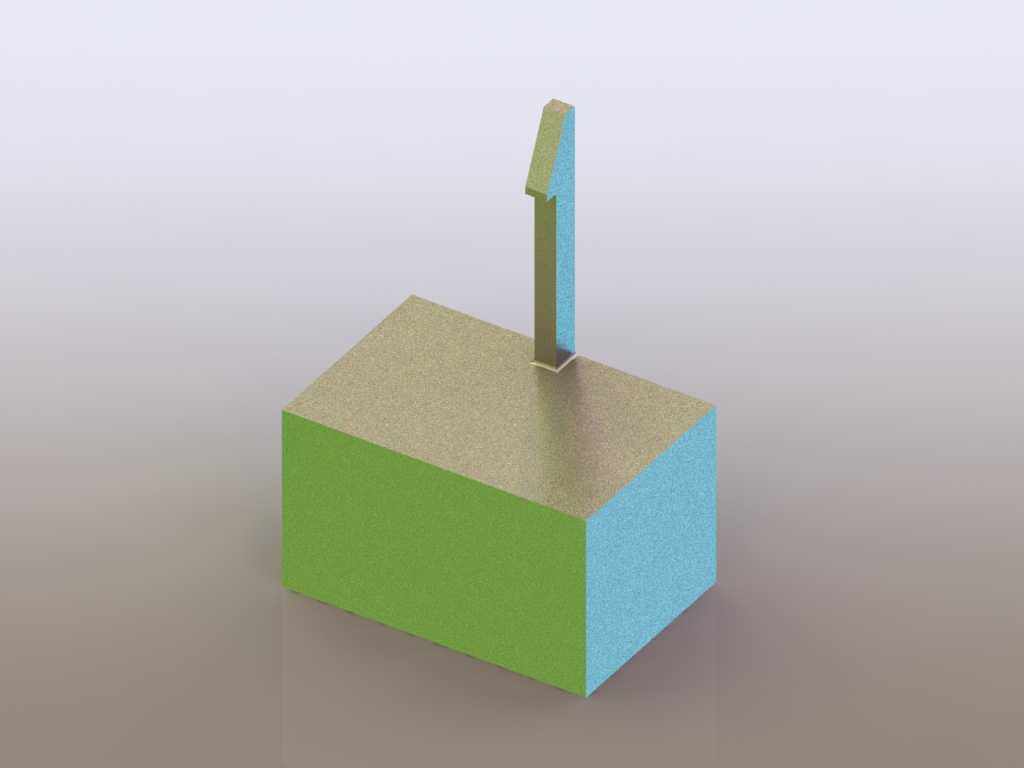

　　从实际功能来看，下方的矩形块是整个构件的承载主体，承担整体配重与安装固定的作用，底面需要做铣平处理，保证和安装台面的贴合度，避免安装后出现倾斜偏移，影响上方立板的定位精度；垂直向上的立板部分是核心功能工作面，根据不同的使用场景，可以在立板侧面安装光电传感器的触发挡片、小型工件的侧向定位块，或是作为薄型工件顶升过程中的侧向导向结构，立板的顶端做了斜切处理，这个细节设计是为了避免工件输送到位过程中，直角边缘剐蹭工件表面，尤其是针对表面有喷涂、覆膜要求的工件，斜切导向角能有效降低工件外观不良的概率。

　　设计这类构件的时候，首先要确认安装边界，矩形底座的长宽尺寸需要匹配常用的铝型材槽距，保证安装孔位能直接对齐型材的T型槽，不需要额外打孔转接，底座的厚度要根据立板的受力情况核算，如果立板需要承受工件的侧向撞击，比如流水线末端的工件挡停场景，底座厚度需要适当增加，降低构件受冲击后的倾覆风险；立板和底座的连接位置要做圆角过渡，避免应力集中，在频繁受冲击的工况下，直角连接位置很容易出现应力开裂，圆角过渡能分散连接位置的应力，提升构件的使用寿命。立板的厚度不需要和底座保持一致，在满足侧向受力要求的前提下，适当减薄立板厚度能降低整体重量，也能减少原材料的消耗，立板的高度需要根据实际的工件定位高度确定，要保证立板的工作面能完全接触到工件的定位基准面，避免出现点接触导致的定位偏移。

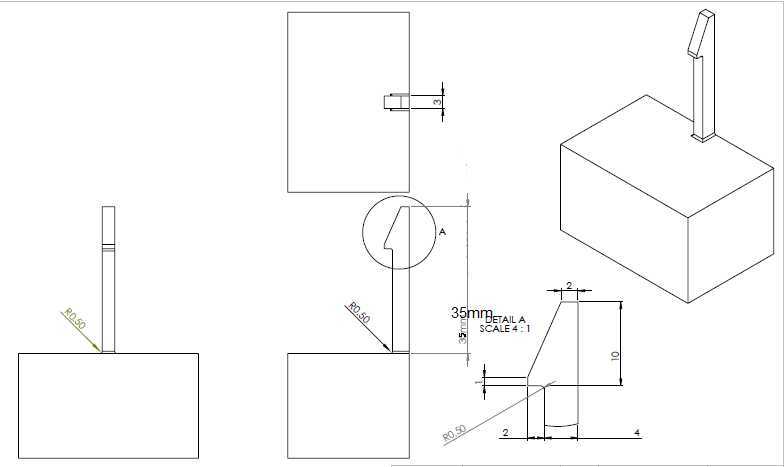

　　尺寸设计上，矩形底座的四个角可以根据安装需求选择做倒角或是圆角，避免尖锐边角在安装调试过程中划伤操作人员，安装孔位优先选用沉头孔设计，让固定螺栓的头部完全沉入底座内部，不会突出底座底面，保证底座和安装台面的完全贴合，沉头孔的位置要距离底座边缘留有足够的距离，避免螺栓拧紧过程中出现底座边缘开裂的情况。立板和底座的连接优先采用一体加工成型的方式，相比焊接拼接的结构，一体加工的构件整体刚性更好，不会出现焊接变形导致的立板垂直度偏差，垂直度公差需要控制在0.02mm以内，保证作为定位面使用时的精度要求，如果是用于对定位精度要求不高的场景，也可以采用分体组装的结构，立板和底座通过螺栓连接，方便后续根据需求更换不同高度的立板，提升构件的通用性。

　　实际应用中，这类构件还可以根据使用场景做针对性的调整，比如在有耐腐蚀要求的工况下，可以选择不锈钢材质加工，表面做钝化处理；在需要降低整体重量的场景，可以选用铝合金材质加工，表面做阳极氧化处理提升耐磨性；如果是用于普通的工位定位，采用45号钢加工后做发黑处理就能满足使用需求，成本也相对更低。安装的时候需要注意，固定底座的螺栓要采用对角拧紧的方式，避免底座受力不均出现翘起，安装完成后需要用百分表检测立板工作面的垂直度，确认符合使用要求后再投入使用，日常维护过程中要定期检查连接位置是否有松动，立板工作面是否有磕碰变形，及时更换受损的构件，避免影响产线的正常运行。
