巨蟹座符号金属挂饰三维造型设计

　　这款巨蟹座符号挂饰的三维造型，最初是面向文创饰品生产线做的结构落地设计，核心适配小批量金属压铸、后续抛光电镀的量产工艺，同时兼顾日常佩戴、文创周边陈列、星座主题活动伴手礼等多场景的使用需求。从实际使用场景来看，这类挂饰既可以单独作为吊坠搭配绳链做随身装饰，也能加装挂扣作为钥匙挂饰，还能批量生产后作为星座主题展、文创市集的陈列展品，甚至可以嵌入亚克力展示框作为桌面装饰摆件，适配的使用场景覆盖了个人饰品、文创周边、活动礼品多个领域，结构设计上也针对不同场景的安装需求做了预留。

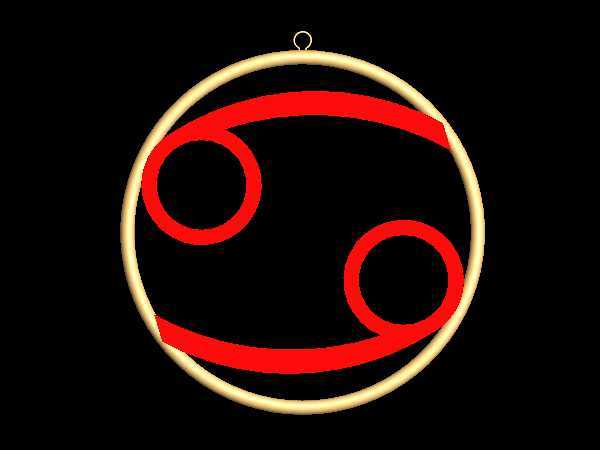

　　设计思路上没有采用平面符号直接拉伸的简单处理方式，而是先拆解巨蟹座符号的视觉特征：外围的闭合圆环、内部两个对称的圆弧圈体、连接圈体的上下两道弧形横段，还有顶部用于穿挂的吊环结构。建模时先做了轮廓线的曲率优化，把原始平面符号里的尖锐转角全部做了R0.8mm的圆角过渡，避免压铸生产时出现应力集中导致的充型缺陷，也防止日常佩戴时棱角刮蹭衣物或者皮肤。外围圆环的截面做了直径2mm的圆形截面扫掠，整体外轮廓直径控制在30mm，这个尺寸是参考了常规吊坠的佩戴舒适度确定的，既不会因为尺寸过小显得局促，也不会因为过大造成佩戴时的坠重感，挂在钥匙串上也不会占用过多空间。

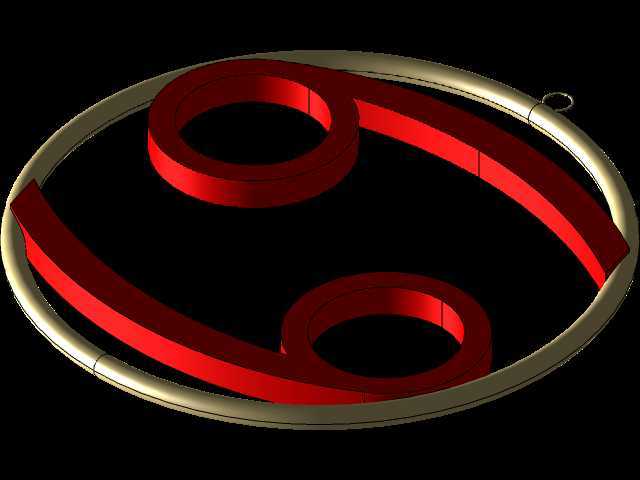

　　内部的红色符号部分，建模时和外围金色圆环做了0.3mm的装配间隙预留，实际生产时可以采用双色压铸或者后期点胶填色的工艺实现色彩区分，两道弧形横段的厚度控制在1.5mm，和内部两个小圈的截面直径保持一致，保证整体视觉上的重量感均衡，不会出现局部过厚导致压铸时产生缩孔，也不会因为局部过薄在后续使用中出现弯折断裂的问题。顶部的吊环采用和外围圆环同直径的截面做弯卷成型，吊环的内孔直径控制在3mm，这个尺寸可以适配市面上绝大多数的项链绳、钥匙扣挂圈，不需要额外加装转接配件，降低了后续组装的成本。

　　安装边界方面，整个挂饰的最大外轮廓尺寸为直径32mm（含顶部吊环的突出部分），整体厚度控制在3mm，背部做了完全的平面处理，既可以直接作为挂饰使用，也可以通过背胶粘贴在手机壳、笔记本封面等平面载体上作为装饰，背部平面的平面度公差控制在0.1mm以内，保证粘贴时不会出现翘边的问题。结构强度上，针对吊环和主圆环的连接位置做了局部加厚处理，连接位置的过渡圆角加大到R1.5mm，模拟日常使用中10N的拉拽力做了有限元校核，连接位置的最大应力远低于锌合金压铸材料的屈服强度，不会出现吊环脱落的问题。

　　表面处理的结构预留上，外围金色部分的表面粗糙度建模时预设为Ra0.8，适配后续抛光电镀亮金的工艺要求，内部红色部分的表面粗糙度预设为Ra1.6，适配烤漆或者珐琅填色的工艺，保证填色后色彩的附着力足够，不会轻易出现掉漆的问题。建模过程中所有的曲面都做了连续性检查，保证G1连续以上，避免生产时出现曲面棱线错位的问题，所有的拔模角度统一设置为1.5度，适配压铸模具的开模要求，不需要后续再做结构修改就能直接导出模具加工图纸。

　　从实际落地的角度考虑，这个造型没有做多余的镂空或者复杂的内凹结构，压铸生产时的模具结构简单，只需要两板模就能完成成型，不需要额外的抽芯结构，能有效降低模具的开模成本，也能提高量产时的良品率。针对不同的使用需求，模型还预留了参数化修改的接口，可以根据客户的需求调整整体尺寸、截面粗细，比如做钥匙扣时可以把整体尺寸加大到40mm，做耳钉配饰时可以缩小到10mm，只需要调整参数就能快速生成对应尺寸的模型，不需要重新绘制轮廓。
