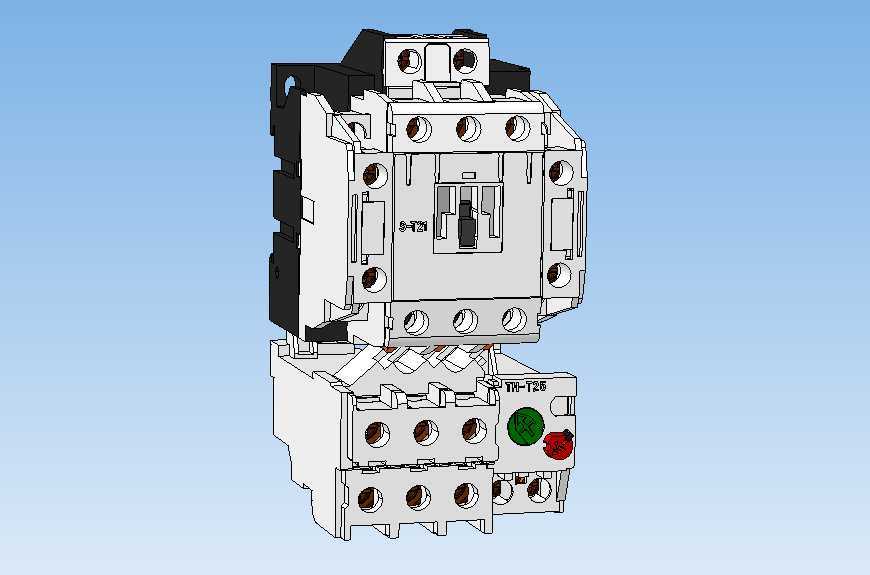

三菱S-T21接触器搭配TH-T25热继电器组合结构

　　这套低压电气组合件，在工业配电、机床控制、自动化生产线的电机主回路里属于标配部件，日常做设备电气选型时经常会碰到这类组合的建模需求，毕竟要在柜体布局里提前卡好安装位、预留接线空间，要是模型尺寸不准，后期现场装柜时很容易出现干涉、接线弯角不够的问题。先从实际用途说，上方的交流接触器负责主回路的通断控制，接收控制回路的信号后吸合，给后端负载送电，下方叠装的热继电器则是串接在主回路里，实时监测三相电流，当电机出现过载、断相这类异常工况时，热元件受热弯曲触发辅助触点动作，切断接触器的线圈回路，让主回路断电，避免电机绕组因为长时间过流烧损，两者直接插接式的组合安装，不用额外做过渡转接件，比分开单独安装省了不少柜内空间，也减少了接线的转接点，

　　降低了线路故障概率。从设计思路来看，这套组合的结构完全贴合工业现场的安装习惯，接触器主体的主接线端子分上下两排，每排三个对应三相主回路，端子处都做了压线框的结构建模，能清晰看到螺丝压紧的空间预留，侧面预留了辅助触点模块的扩展卡槽，后期可以根据控制需求加装常开、常闭辅助触点，不用更换主体接触器。热继电器部分和接触器的连接端做了直接插接的导电桥结构，不用用户自己做主回路的跨接线，安装时对准卡位推上去就能卡紧，侧面设置了测试按钮和复位按钮，绿色的是停止测试键，红色的是复位键，模型里把按钮的凸起高度、按压行程的预留空间都做了还原，方便后期做柜体面板开孔时预留操作空间，不会出现按钮被面板挡住按不动的情况。再说到安装边界和尺寸，

　　这套组合采用标准35mmDIN导轨安装结构，背部的导轨卡槽做了完整的卡扣建模，安装时只要把卡槽对准导轨上沿压下卡扣就能固定，整体叠装后的高度、宽度、深度都严格按照实物尺寸还原，主回路接线端子的接线空间预留了足够的弯线位置，不管是接硬线还是带冷压端子的软线，都能直观看到接线操作的空间是否足够，不会和柜内的线槽、其他元器件产生干涉。接触器的线圈接线端子在主体正面下方，和主回路端子做了明显的分区，避免接线时把控制线和主回路线混接，热继电器的辅助触点接线端子在本体侧下方，位置刚好避开主回路的走线区域，方便控制线的布放。在实际建模过程中，这类低压电器的细节还原很重要，比如外壳的散热筋结构，接触器两侧的散热槽是为了带载时给内部触点和线圈散热，

　　模型里把散热槽的深度、筋条厚度都做了准确还原，还有各部件的分模线、外壳的卡扣结构，都和实物保持一致，不管是用来做电气柜的布局装配仿真，还是做教学演示的三维素材，都能直接复用，不用再花时间核对尺寸调整结构。平时做设备电气设计时，很多新人容易忽略这类元器件的安装间隙，比如接触器和热继电器叠装后，热继电器侧面的复位按钮需要至少20mm的操作空间，要是旁边紧挨着装了其他断路器或者端子排，后期复位时根本伸不进去手，这个模型把按钮的突出尺寸、操作需要的空间边界都做了明确的呈现，布局时直接参考就能避开这类问题。另外，这套组合的接线端子标识也做了对应还原，主回路的L1、L2、L3进线端，T1、T2、T3出线端，还有热继电器的辅助触点NO、NC标识位置都和实物一致，做接线工艺模拟时能直接对应端子号，不用再反复核对实物样本的标识位置。
