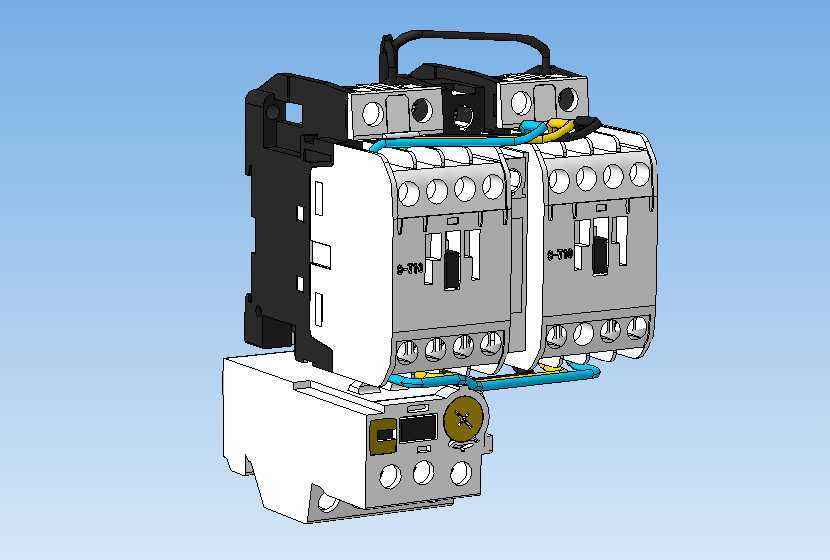

带反向开关与热继电器的三菱双接触器结构

　　在低压配电与电机控制回路的设计选型工作里，这类集成反向开关与热继电器的双接触器组件，是小型三相异步电机正反转控制场景里的核心执行器件，常见于小型输送线驱动、机床进给机构、小型起重设备的行走机构、自动化专机的工位切换动力回路中，替代传统分立元件拼装的接线方案，能大幅减少柜内布线工作量，降低错接概率，同时缩小元件占用的安装空间。

　　从实际功能逻辑来看，这套组件的两个接触器分别负责电机正转、反转的电源相序切换，自带的机械互锁与电气互锁结构，能从物理层面避免两个接触器同时吸合造成的电源相间短路，这也是正反转控制回路里必须满足的安全设计要求；集成的TH-T18热继电器直接挂载在接触器下方，无需额外转接件，就能实现电机的过载、断相保护，当电机运行电流超过设定阈值并达到热积累动作时间后，热继电器的常闭触点会切断接触器线圈回路，切断电机电源，避免电机绕组因长时间过流烧毁，热继电器上的电流整定旋钮可根据电机额定电流调整动作值，测试拨杆可在不拆主回路接线的情况下模拟保护动作，验证控制回路的保护逻辑是否正常。

　　设计层面上，这套组件的结构排布充分考虑了柜内安装的兼容性，两个接触器主体采用并排拼接结构，主回路进线端位于组件上部，采用标准螺钉压接端子，可适配1.5-6平方毫米的多股铜芯导线，满足小功率电机的载流需求；出线端直接与热继电器的进线端通过集成的连接铜排连通，无需用户自行跨接线，既减少了接线点的接触电阻，也避免了人工跨接时的相序错误。接触器的辅助触点采用模块化设计，可根据控制需求加装额外的常开、常闭辅助触点，适配不同的逻辑联锁需求；线圈接线端子位于组件正面下部，标识清晰，方便二次回路布线。组件自带的标准DIN导轨安装卡扣，可直接卡装在电气柜内通用的35mm标准导轨上，无需额外打孔固定，安装拆卸都十分便捷，卡扣上的解锁拨片可直接用螺丝刀撬动，就能快速将组件从导轨上取下，方便后期维护更换。

　　从安装边界尺寸来看，这套组件整体宽度约为两个单极接触器加热继电器的拼接宽度，整体高度与常规带热继的接触器安装高度一致，深度方向不会超出常规低压柜内元件的安装深度要求，进线端的相序标识清晰，L1、L2、L3三相标识直接模印在壳体上，出线端对应T1、T2、T3标识，接线时无需反复核对相序，只要按照标识压接导线，就能保证正反转的相序正确。组件上部的手动操作拨杆，可在断电状态下手动模拟接触器吸合状态，方便调试时检查主回路通断情况，无需给线圈通电就能完成初步的回路检查，降低调试阶段的触电风险。

　　实际应用中，这类集成式双接触器组件比分立元件拼装的方案可靠性更高，因为出厂时已经完成了接触器之间的互锁调整、主回路连接铜排的压接紧固，用户拿到后只需要固定在导轨上，压接进线、出线以及二次控制线就能完成安装，相比现场拼装的方案，能减少至少60%的接线工作量，同时避免了现场接线时的虚接、相序接反、互锁逻辑错误等常见问题。壳体采用阻燃工程塑料材质，满足低压电器的阻燃等级要求，即使内部触点拉弧也不会引燃壳体，提升了运行安全性；触点采用银合金材质，耐电弧烧蚀能力强，可满足AC-3使用类别下的频繁启停需求，适配电机频繁正反转切换的工作场景，机械寿命与电气寿命都能满足常规工业场景的使用要求。热继电器与接触器的匹配度经过出厂校准，保护动作的一致性更好，不会出现分立元件搭配时的保护特性不匹配问题，能更精准地实现电机过载保护，减少误动作或者拒动作的概率。
