侧压式杠杆夹紧工装结构设计

　　在工装夹具的实际应用场景里，侧部压紧类的夹紧机构一直是焊接工装、装配治具、机加工定位工位上的高频使用部件，这类机构需要兼顾操作便捷性、夹紧行程、夹持稳定性以及安装适配性，常规的侧推夹紧结构往往存在操作力臂不足、压紧头行程不够、安装后占用空间过大的问题，这款加强型侧杆压紧装置正是针对这类痛点做的结构优化。从实际使用场景来看，这类夹紧装置多用于小型零部件的侧方位定位压紧，比如电子零部件装配工位上的PCB板侧边固定、小型冲压件焊接时的侧部抵紧、注塑件飞边修剪工位的工件夹持，也可适配在自动化流水线的定位载具上，作为手动快夹部件配合气缸顶升机构完成工件的锁紧与释放，相比传统的垂直下压式夹钳，侧压式的结构可以从工件的侧方施力，

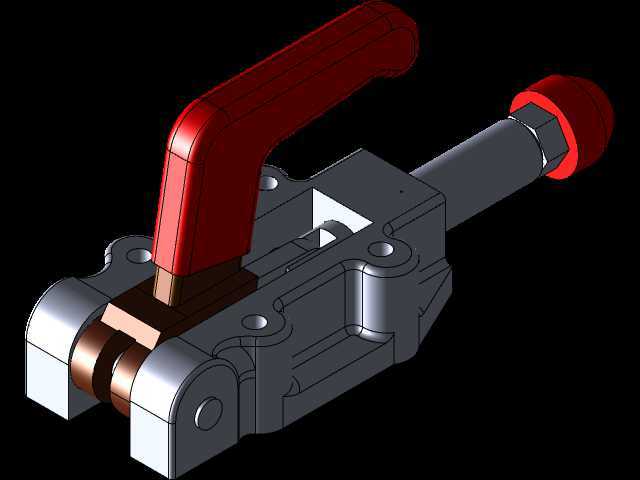

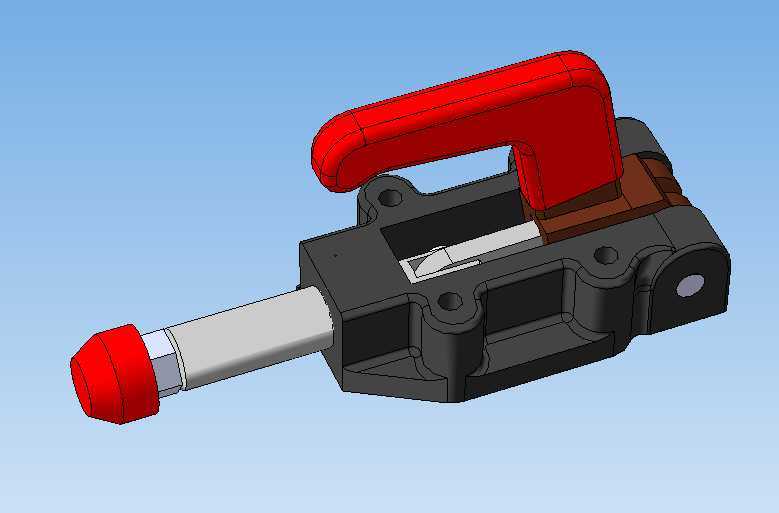

　　不会占用工件上方的操作空间，给焊接枪头、装配螺丝刀、打磨头等作业工具留出足够的操作避让空间。从功能特性上看，这款装置采用杠杆式的力传递结构，红色的操作手柄作为力输入部件，通过内部的杠杆增力结构，将人手的握力放大后传递到前端的侧压杆上，前端的压头采用红色软质防护端头，既可以保证压紧时的摩擦力，避免工件被硬压头刮伤表面，也能在压头磨损后单独更换，降低维护成本。压杆的伸出行程经过优化，足够覆盖常规工装的定位公差范围，即使工件的定位尺寸存在小幅偏差，也能保证压头有效接触工件表面完成压紧，不会出现空行程或者压不到位的情况。装置的主体基座采用一体式的块状结构，四个角预留了沉头安装孔，可以直接通过内六角螺丝固定在工装板或者设备台面之上，

　　安装孔的位置做了沉头处理，螺丝安装后不会突出基座表面，避免和工件或者其他运动部件产生干涉。在设计思路上，这款结构优先考虑了操作的人机工程性，手柄的握持部分做了圆弧过渡的曲面造型，贴合人手握持时的手掌轮廓，操作时扳动手柄的力反馈清晰，当手柄扳动到锁紧位置时，内部的连杆结构会进入死点位置，即使受到工件的反向作用力，装置也不会自行松脱，保证夹紧状态的可靠性，不需要额外增加锁紧销或者防松结构。基座的内部型腔做了轻量化的挖槽设计，在保证整体结构刚性的前提下，尽可能降低装置的整体重量，减少工装的整体负载，同时内部的滑动部件做了间隙配合的公差设计，压杆在伸缩过程中不会出现卡顿或者晃量过大的问题，长期反复使用也不会出现明显的磨损间隙。

　　从安装边界来看，这款装置的整体外形轮廓方正，基座的底面为全平面设计，安装时不需要做特殊的避位加工，只要在安装台面上加工对应位置的螺纹孔即可完成固定，压杆的运动方向和基座安装面平行，安装后压头的中心高度固定，选型时只需要根据工件的压紧面高度匹配对应规格即可，不需要额外调整安装高度。装置的整体宽度控制在窄幅尺寸范围内，在多工位并排布置的工装场景下，相邻的夹紧装置之间不会产生干涉，可以紧凑排布，节省工装台的安装空间。在实际选型适配时，需要注意压头的最大伸出长度，保证压紧时压头和工件的接触面积足够，避免单点压紧导致工件变形，同时要根据工件的材质调整扳动手柄的操作力，对于薄壁类的软质工件，不需要将手柄扳到最大锁紧位置，避免压坏工件，对于硬质的金属工件，则可以将手柄扳到死点位置，保证足够的夹紧力，避免加工过程中工件移位。这款结构的三维建模过程中，所有的配合面都做了公差匹配设计，滑动面的粗糙度要求控制在合理范围，既保证运动顺畅，也不会因为间隙过大影响夹紧精度，内部的杠杆铰接位置采用销轴连接，销轴和安装孔之间采用小间隙配合，长期使用后如果出现磨损，可以单独更换销轴，不需要更换整个基座，大幅降低了后期的维护成本。
