0-90度可调式铝型材角度固定支架结构

　　在工业铝型材搭建的框架体系里，角度可调的固定连接件一直是柔性工装、设备防护栏、可调角度操作台、物料导向架这类场景里的刚需部件，这款角度固定支架就是针对铝型材0到90度范围内的角度锁紧需求开发的连接构件，区别于常规固定角度的角码连接件，它能实现两个连接面之间的角度无级调整并锁止，适配很多非直角搭建的铝型材结构需求。从实际应用场景来看，这类支架常出现在生产线旁的可调角度导料槽支架、设备操作面板的倾角调节架、铝型材搭建的可调角度工装夹具基座、防护围栏的斜向支撑连接、检测设备的可调角度安装架这些位置，很多时候现场搭建铝型材框架时，会遇到需要根据工位操作习惯、物料滑落角度、设备安装倾角调整型材连接角度的情况，常规45度、

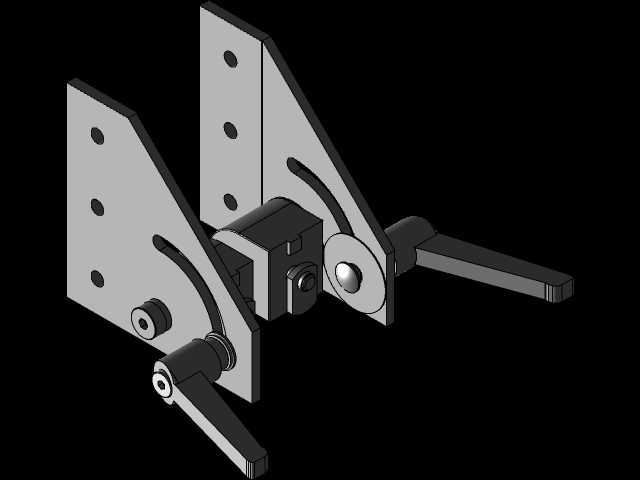

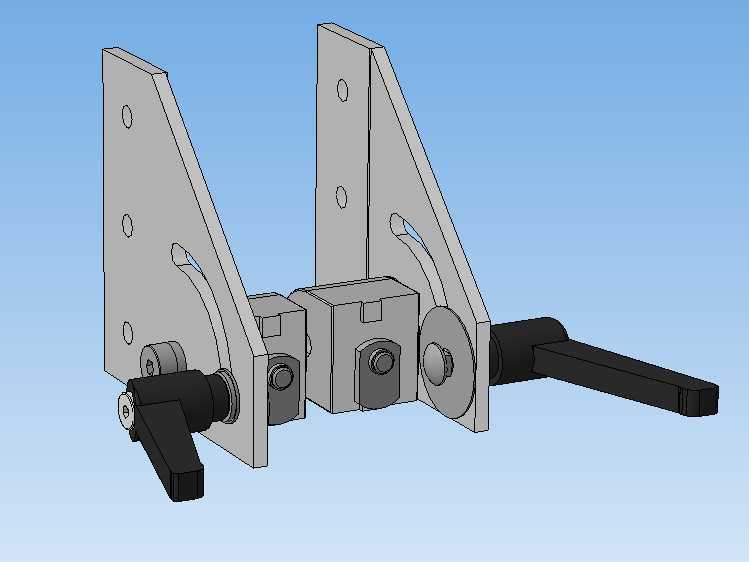

　　90度固定角码无法适配任意角度的连接需求，这款支架就填补了这个使用空白。从功能特性上看，支架两侧的三角形立板是主要的承力结构，立板上预留的多组安装孔位，适配常用规格工业铝型材的槽宽安装尺寸，既可以通过T型螺栓直接嵌入铝型材槽内完成固定，也可以通过端面打孔用螺栓锁紧，适配不同的安装习惯。中间的锁紧模块采用凸轮锁紧结构，搭配侧边的快拆手柄，不需要额外工具就能完成角度调整后的锁止操作，调整角度时只需要扳动手柄松开锁紧机构，转动两个连接立板到需要的角度，再扳回手柄就能依靠凸轮的压紧力实现两个铰接面的抱紧锁止，锁止后不会出现角度滑移，能承受常规铝型材框架上的静载荷与小幅振动载荷。从设计思路上，这款支架没有采用复杂的齿盘啮合锁紧结构，

　　而是用平面摩擦抱紧的方式实现锁紧，一方面降低了零件的加工复杂度，另一方面能实现0到90度范围内的任意角度锁紧，不会被齿盘的齿距限制调整精度，两个立板的铰接轴采用同轴设计，保证两侧转动时的同轴度，避免转动过程中出现卡滞，立板采用三角形的结构形态，在尽可能减轻支架自身重量的同时，保证角度锁止后的支撑刚性，不会因为承力出现立板变形。安装边界方面，这款支架适配的是常用的20、30、40系列工业铝型材，立板上的安装孔中心距匹配对应系列铝型材的槽口中心间距，安装时不需要对铝型材做额外的裁切或者打孔加工，直接利用铝型材自带的安装槽就能完成固定，铰接处的转动间隙控制在合理范围，既保证转动顺畅，又不会因为间隙过大导致角度调整后出现旷量，

　　锁紧手柄的长度经过优化，扳动时的力矩足够提供锁紧所需的正压力，同时不会因为手柄过长干涉周边的铝型材或者其他安装部件。在实际选型使用时，需要注意单个支架的额定承载能力，针对大负载的斜向支撑场景，可以在同一连接位置对称安装两个支架来提升整体承载能力，支架的所有活动部件都做了圆角处理，安装调整过程中不会划伤操作人员或者铝型材表面，铰接位置的轴件采用耐磨材质，长期反复调整角度也不会出现过度磨损导致锁止失效的问题，整体结构没有易损件，适合工业现场长期使用。
