百毫米行程AXMO MNT9-100线性电动执行机构

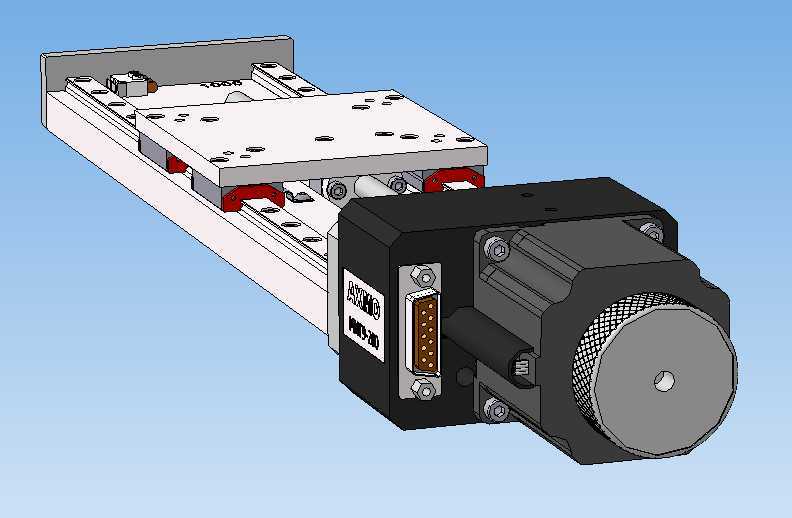

　　在3C电子小件装配工位、实验室精密检测平台、小型包装线的推料工位这类对空间占用、位移精度有较高要求的场景里，短行程线性电动执行机构的选型一直是结构工程师绕不开的环节，这款100毫米行程的AXMO MNT9-100线性电动执行机构，正是针对这类紧凑安装空间的精密位移需求设计的直驱式传动部件。从实际落地的工况来看，这类短行程执行器不需要承担大负载长距离输送任务，核心诉求集中在重复定位精度、安装适配性、运行平顺性三个维度，设计阶段也围绕这几个核心需求做了针对性的结构优化。先看安装边界的设计考量，这款执行器整体采用集成式布局，将驱动端的伺服安装座、导轨承载基体、滑台工作面做了一体化的型材基体设计，没有额外拼接的冗余结构，

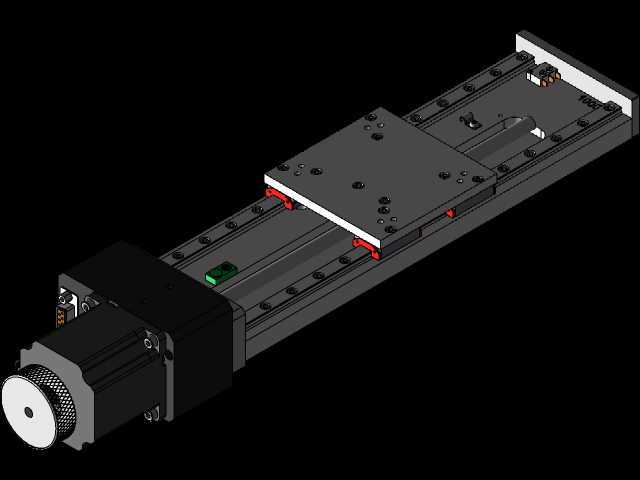

　　整体宽度控制在窄幅区间，安装时不需要预留过大的侧边操作空间，底部预留的标准安装孔位可以直接适配常规工业铝型材的T型槽间距，不管是正装在设备台板上，还是侧装、倒装在工位支架上，都不需要额外加工转接板，能直接降低现场安装的辅件成本与装配工时。驱动端采用侧装式伺服直连结构，没有额外加装同步轮、减速机这类中间传动部件，一方面消除了中间传动环节带来的背隙误差，另一方面也压缩了执行器的整体长度，100毫米的有效行程对应的整体总长控制得非常紧凑，在狭小的设备内部腔体内也能完成布置，不会和周边的传感器、料道、气动元件产生空间干涉。承载结构部分，执行器采用双列直线导轨作为滑台的承载导向部件，导轨内嵌在基体的加工槽内，滑台通过四个滑块与导轨配合，

　　相比单导轨或者光轴导向的结构，双导轨的抗偏载能力更强，当滑台工作面承受偏置负载时，不会出现卡滞、爬行的问题，哪怕是在滑台边缘安装小型夹爪、检测探头这类偏心负载，运行过程中也能保持稳定的直线度，不会因为偏载导致导轨异常磨损。滑台的工作面上预留了成组的标准安装螺纹孔，孔位间距符合通用的工业安装标准，不管是连接工装夹具、气动吸嘴还是检测相机支架，都可以直接通过螺栓锁紧，不需要额外在滑台上二次钻孔攻丝，避免了加工过程中切屑进入导轨内部影响传动精度。传动部分采用精密滚珠丝杠作为动力转换部件，丝杠两端采用固定支撑的轴承布局，相比一端固定一端支撑的结构，高速往复运行时的丝杠抖动量更小，100毫米的行程对应的丝杠导程匹配常规伺服电机的转速区间，既可以实现毫米级的慢速精密进给，也能满足短距离快速往复的节拍要求，在3C电子的小件分拣工位上，单周期往复动作的耗时可以控制在数百毫秒内，完全匹配小型自动化设备的生产节拍。设计过程中也充分考虑了日常维护的便利性，导轨与丝杠的润滑注油口设置在基体的侧面，不需要拆解滑台或者外部护板就可以完成定期润滑保养，驱动端的电机安装座采用标准化的接口尺寸，如果后续需要更换不同功率的伺服电机或者步进电机，只需要匹配对应安装法兰的转接板即可，不需要对执行器基体做二次加工。从实际使用的场景适配来看，这款执行器的负载能力覆盖了小型精密装配的常规需求，既可以用在视觉检测工位带动相机做直线扫描运动，也可以用在点胶工位带动胶阀完成轨迹涂覆，

　　还可以用在小型料仓的出料位置做挡料、推料动作，相比气动滑台，它的位移位置可以通过伺服参数任意调整，不需要额外布置硬限位或者调整节流阀来改变行程，换型生产时只需要修改控制程序里的位移参数即可，不需要对机械结构做任何调整，能大幅缩短多品种小批量生产的换型时间。在防护设计上，导轨与丝杠的外侧设置了可拆卸的密封挡条，能阻挡车间环境里的浮尘、细小切屑进入传动副内部，在普通的工业装配车间环境下使用，不需要额外加装外部防护罩，就能保证传动部件的使用寿命，减少日常维护的频次。滑台的两端设置了软限位与硬限位双重保护结构，软限位通过伺服驱动器的位置参数设置行程边界，硬限位采用聚氨酯缓冲块，当程序出现异常导致滑台超程时，缓冲块可以吸收冲击能量，避免滑台直接撞击基体端盖造成零部件损坏，提升设备运行的安全性。
