手摇驱动线性滑台直线运动执行模组

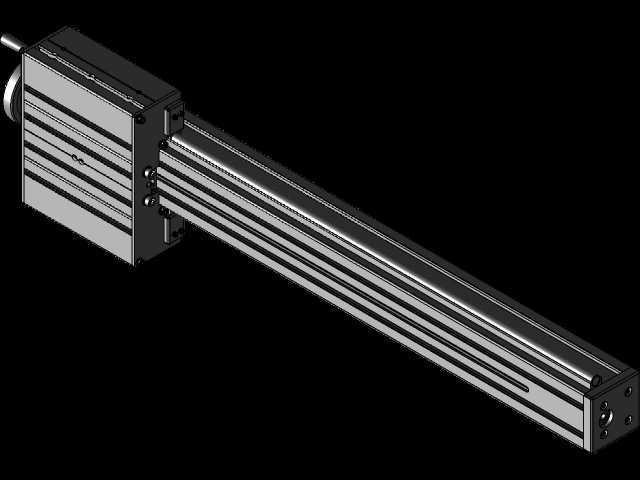

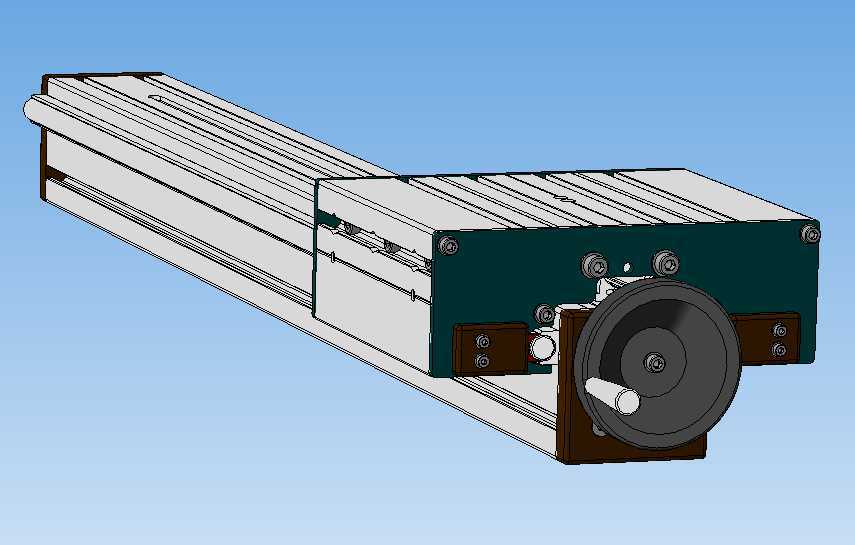

　　在中小型非标设备的调试工位、实验室测试工装、无气源无电源的户外作业辅助装置里，这类手动驱动的直线运动机构一直是低成本实现精准位移调节的核心选择，不需要额外配置驱动电机、控制线路与气源管路，仅靠操作人员转动端部手轮就能实现滑台的平稳直线进给，适配很多不需要高速连续运动、仅需间歇式位置调整的作业场景。从结构设计逻辑来看，这套模组采用了铝型材作为主体承载基座，型材本身的槽道结构既可以作为直线导轨的安装基准，也能直接作为整机安装的固定接口，不需要额外加工复杂的安装基面，能大幅降低配套设备的加工与装配成本。端部的手轮组件直接和内部的传动副连接，手轮上附带的小摇柄可以让操作人员在小行程微调时获得更舒适的操作力矩，

　　大行程移动时也能通过直接转动手轮外圈实现快速进给，手轮与基座之间设置了定位挡片，在调整到目标位置后可以通过锁紧结构固定滑台位置，避免作业过程中出现位移偏移。滑台的运动部分采用了低摩擦的滑动配合结构，配合预紧调整结构可以消除传动间隙，在手动进给过程中不会出现空程卡顿的问题，传动过程的阻尼感均匀，操作人员可以通过手轮的反馈力直观感知滑台的负载状态，避免进给过量损坏工装或待测工件。从安装边界来看，整套模组的截面尺寸适配常规工业铝型材的安装规格，基座两端预留了标准的安装孔位，可以直接通过T型螺栓固定在铝型材框架、设备工作台面上，不需要额外制作转接安装板；滑台的移动台面也预留了成排的螺纹安装孔，能够直接装夹工装夹具、检测探头、

　　待调整的作业部件，安装过程不需要二次加工适配结构。在实际应用中，这类手动直线模组常被用在光学检测设备的镜头焦距微调工位、小型装配工装的工件位置调整、印刷设备的网版对位调节、教学实验平台的位移演示单元等场景，相比电动直线模组，它不需要复杂的参数调试，操作人员上手就能直接操作，维护成本极低，仅需定期在传动接触面涂抹润滑脂就能长期保持稳定的运动精度。设计过程中特意将传动结构完全封闭在铝型材基座的腔体内部，既可以避免车间环境里的粉尘、切削碎屑落入传动副造成卡滞，也能防止操作人员在转动手轮时被运动部件剐蹭，满足基础的设备安全防护要求。滑台的行程范围可以根据实际使用需求灵活调整，只需要更换对应长度的基座型材与传动件，

　　就能衍生出不同行程规格的产品，通用化程度很高，能覆盖大部分手动位移调节的使用需求。在进给精度控制上，这套结构通过传动副的导程匹配，可以实现手轮每转动一圈对应固定的直线位移量，有定量调节需求的场景还可以在手轮外侧加装刻度环，直接读取进给位移数值，不需要额外加装位移检测元件就能实现定量位置调整。整套机构的所有零部件都采用了标准化的工业常用件，没有特殊定制的异形结构，加工与采购成本都控制在较低水平，适合批量配套在各类低成本非标设备与工装夹具上使用，在不需要自动化驱动的作业环节，相比电动、气动驱动的直线单元，它的故障点更少，对使用环境的要求更低，哪怕在多粉尘、潮湿的恶劣作业环境里，也能保持稳定可靠的运行状态。
