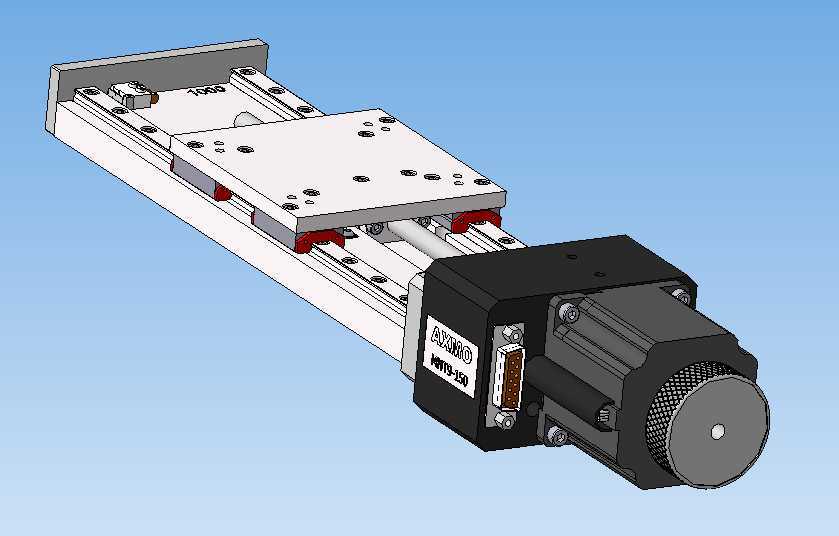

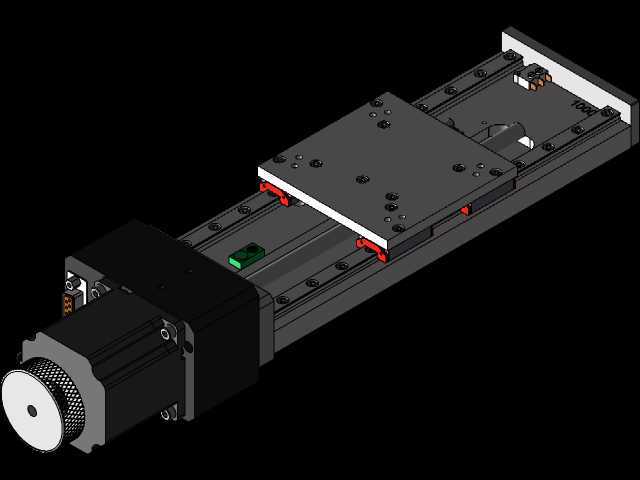

150毫米行程伺服驱动线性电动执行机构

　　这款线性电动执行机构的有效行程覆盖150毫米区间，在设计之初就瞄准了中小负载精密位移场景的实际需求，没有做冗余的大行程冗余设计，也没有为了压缩成本牺牲传动刚性，整体结构的适配性非常明确。从安装边界来看，执行器的滑台安装面预留了多组标准螺纹孔位，孔位排布兼容常规工业自动化设备的安装接口，底座两端的安装法兰可以直接适配常见的设备台面安装孔距，不需要额外做转接板加工，能直接减少现场安装的配做工作量。驱动端采用伺服电机直连的传动结构，没有额外增加同步带或者齿轮减速环节，一方面能减少传动背隙，保证重复定位精度，另一方面也能压缩整体的轴向安装尺寸，在空间局促的设备内部也能完成布置。

　　从实际应用场景来看，这类执行机构常被用在3C电子装配工位的工件移位、检测设备的探针进给、小型包装设备的推料工位、实验室自动化设备的样本移送等场景，这些场景普遍对位移的重复定位精度有较高要求，同时负载不会超过单轴滑台的承载上限，不需要采用重载型的直线传动结构。在设计传动结构的时候，内部采用滚珠丝杠配合线性导轨的组合，导轨副直接集成在底座的型材本体上，没有采用额外拼接的导轨安装结构，能减少装配环节的累积误差，同时提升整体的抗倾覆力矩能力，滑台在承受偏载的时候不会出现卡滞或者爬行的问题。

　　滑台的侧面预留了限位传感器的安装槽位，用户可以根据实际的行程需求调整硬限位和原点传感器的位置，不需要在底座上额外钻孔攻丝，传感器的走线可以顺着底座侧面的走线槽布置，避免线缆在滑台运动过程中出现拖拽磨损。电机端的安装座采用一体化加工的结构，电机输出轴和丝杠的同轴度通过加工精度保证，装配的时候不需要反复调整同轴度，能减少现场装配的调试时间，同时避免因为同轴度偏差导致的丝杠磨损、电机异响等问题。执行器的滑台运动面做了防尘处理，两侧的防尘密封条可以阻挡车间环境里的粉尘、碎屑进入导轨和丝杠的传动接触面，延长日常维护的周期，在有少量切削液或者粉尘的普通工业车间环境里也能稳定运行，不需要额外加装复杂的防尘外罩。

　　在选型适配的时候，这款执行机构的安装尺寸可以直接替换同行程规格的市面上常见的标准线性模组，安装孔位的中心距、滑台的台面尺寸、电机的安装法兰规格都做了通用化设计，设备改造的时候不需要改动原有设备的安装台面，直接替换就能完成升级。传动部分的丝杠导程可以根据实际的运行速度需求做适配，不需要改动整体的外形尺寸，面对需要高速进给的场景可以选大导程丝杠，面对需要大推力高精度的场景可以选小导程丝杠，整体结构的模块化程度很高。从受力角度来看，滑台的承载块采用整块铝合金加工而成，和丝杠螺母、导轨滑块的连接面都做了精加工处理，连接刚性足够，在额定负载下运行的时候不会出现形变导致的精度损失，底座的铝型材截面经过优化，在保证整体重量较轻的前提下，直线度和刚性都能满足精密传动的要求，长周期运行也不会出现底座形变导致的传动卡滞问题。
