AxmoTMF3-050电动直线执行器结构设计

　　在3C电子精密装配、锂电极片裁切对位、光伏组件串焊输送这类对重复定位精度要求达到微米级的自动化产线工位中，直线执行部件的刚性、回程间隙、运行平顺性直接决定整线的生产良率与运行节拍，这款Axmo TMF3-050电动直线执行器正是针对这类中短行程、高负载惯量匹配的精密传动场景开发的集成式驱动部件。从实际落地的设备适配场景来看，它既可以作为单轴驱动单元完成点胶头、焊枪、视觉检测相机的直线往复进给动作，也可以通过正交拼接组成XY两轴、XYZ三轴直角坐标传动平台，适配桌面式精密装配设备、小型检测分选设备的布局需求，相比传统的“伺服电机+联轴器+独立丝杆导轨”的散件组装方案，集成式结构能大幅缩减设计人员的选型计算、装配调试的工作量，也能避免散件装配时的同轴度误差、预紧力不一致带来的精度损失问题。

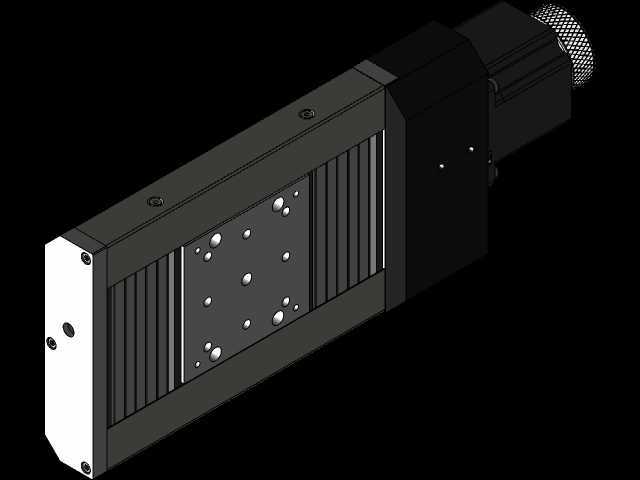

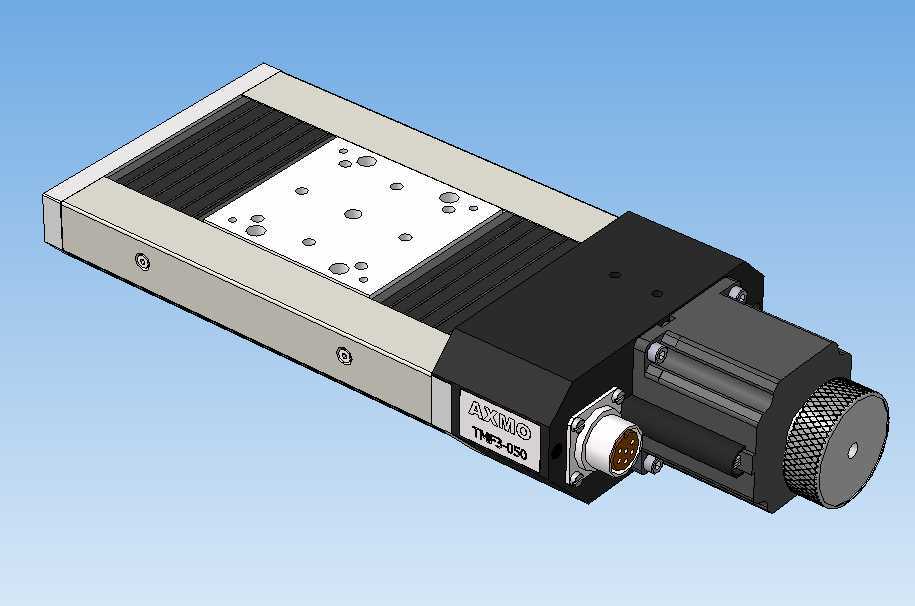

　　从功能特性层面拆解，这款执行器采用伺服电机直连驱动的结构形式，省去了同步带、齿轮副这类中间传动环节，从根源上降低了传动背隙，电机端的动力输出直接传递到丝杆副上，传动效率可以维持在较高水平，长时间高速往复运行时的温升也能控制在合理区间。滑台部分采用密封式钢带防护结构，能有效阻挡车间环境中的金属碎屑、切削液雾、粉尘进入导轨与丝杆的运动接触面，避免硬质颗粒进入滚道造成导轨点蚀、丝杆磨损的问题，适配金属切削加工周边、打磨抛光工位这类工况相对恶劣的使用场景，不需要额外加装外置防护罩就能满足IP等级要求。滑台台面预留了多组标准安装螺纹孔与定位销孔，能直接适配市面主流的工业相机支架、气动夹爪、点胶阀等末端执行件的安装尺寸，不需要额外设计转接板，减少装配时的累积误差。电机尾部集成了手动调节旋钮，在设备调试、断电复位阶段，操作人员不需要借助工具就能手动转动电机轴调整滑台位置，大幅提升设备调试阶段的操作便利性，电机侧的航空快插接头采用防呆设计，接线时能避免针脚插错的问题，也能缩短设备现场布线的时间。

　　从设计思路上看，这款执行器在开发阶段就做了充分的模块化考量，主体型材采用一体化挤压成型的铝型材基座，导轨安装基面、丝杆支撑座安装位都在型材加工阶段一次装夹完成铣削加工，从加工工艺层面保证了导轨与丝杆的平行度公差，相比拼接式基座的结构，一体化型材的抗扭刚性更强，在承受偏载负载时的形变量更小，能保证高速运行时的稳定性，不会出现滑台爬行、抖动的问题。丝杆支撑端采用固定端+支撑端的配对角接触轴承配置，固定端轴承组能同时承受径向力与双向轴向力，支撑端采用深沟球轴承补偿丝杆热伸长带来的尺寸变化，避免长时间运行后丝杆因热胀冷缩出现弯曲、卡死的问题。润滑通道采用内置式设计，不需要拆解外部防护钢带就能通过预留的注油嘴完成导轨与丝杆的定期润滑维护，降低设备后期运维的工作量。行程限位部分除了电机端的编码器软限位之外，在型材两端还预留了机械式硬限位撞块的安装位，在软限位失效的极端情况下能通过硬限位触发急停信号，避免滑台超程撞击端盖造成部件损坏。

　　从安装边界与尺寸适配角度来看，这款执行器的主体截面尺寸适配50mm宽度的标准模组安装尺寸，安装基座底面预留了通长的T型槽安装位，既可以从底部通过螺栓直接固定在设备台板上，也可以通过侧面的安装孔完成侧装、倒装的安装形式，适配不同设备的布局空间要求。滑台的运动方向与安装基面的平行度公差控制在每百毫米行程0.02mm以内，重复定位精度能满足±0.01mm的使用要求，有效行程覆盖50mm到300mm的常用区间，能覆盖绝大多数桌面级精密设备的行程需求。在选型匹配时需要注意，这款执行器的额定动负载、允许静力矩参数要与实际工位的负载重量、安装方式、运行加速度做匹配计算，垂直安装使用时需要额外选配带抱闸的伺服电机，避免断电时滑台受重力作用下滑造成设备损坏或安全事故。在三维建模调用这款模型时，要注意预留出电机尾部的接线空间、手动旋钮的操作空间，以及两端硬限位传感器的安装空间，避免与设备其他部件出现干涉问题，安装基面的平面度公差要控制在合理范围内，避免基座安装时受迫变形影响导轨的运行精度。
