适配50mm管径穿孔轨道安装快拆管夹结构

　　在工业现场的管路布设场景里，尤其是采用穿孔型钢轨道做设备主体框架、走线走管支撑的生产线、实验室气路架、小型设备集成台架这类场景中，常规的抱箍式管夹往往需要额外搭配螺栓螺母才能在轨道上固定，安装时需要双手在轨道两侧操作，遇到架体内部操作空间狭窄的位置，拧紧紧固件的动作很难施展，后期调整管路位置时也需要完全松脱紧固件才能挪动，运维效率很低。这款管夹结构就是针对这类穿孔轨道的安装场景做的定向设计，核心适配公称直径50mm的圆形管路，不管是PVC给排水管、不锈钢气路管还是包塑电缆穿线管，都能通过这个夹体实现稳定夹持。

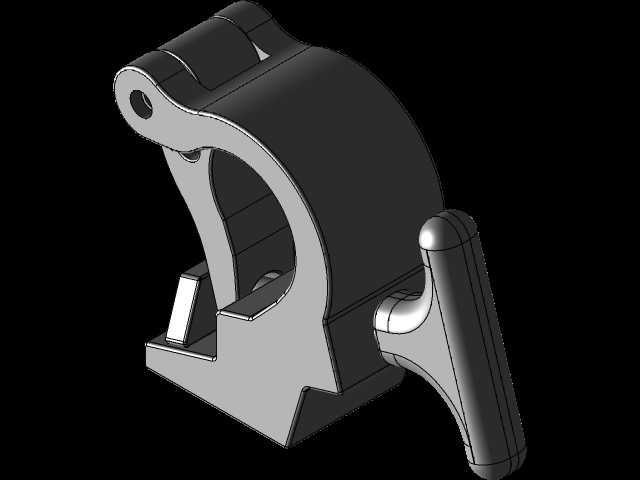

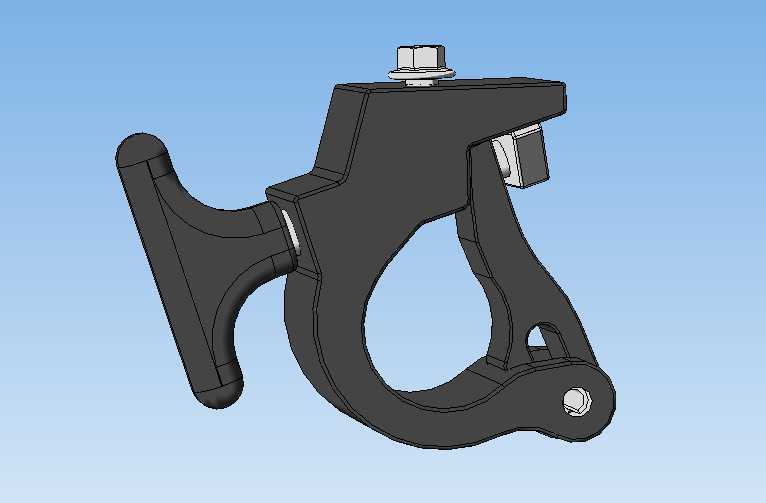

　　从结构功能上看，这款管夹没有采用传统抱箍的分体对锁结构，而是做了一体化的C型夹体基座，夹体的圆弧夹持面内径刚好匹配50mm管的外径公差范围，夹持面内侧没有做额外的防滑齿，避免硬接触划伤薄壁管材的外表面，针对表面有防腐涂层的管路也能友好适配，不会因为夹持力集中破坏涂层造成后期锈蚀隐患。夹体上集成的快锁手柄是整个结构的操作核心，手柄通过偏心转轴和夹体连接，扳动手柄到锁止位置时，偏心结构会推动压块抵紧管道外壁，整个锁止过程不需要额外工具，徒手就能完成，相比传统螺栓锁紧的管夹，单点位安装时间能缩短七成以上，在批量布设管路的项目里能大幅降低人工安装成本。夹体顶部的固定螺栓是专门适配穿孔轨道的结构，螺栓头部可以直接卡入穿孔轨道的槽道内，不需要从轨道端部穿入，安装时可以在轨道的任意位置直接放入螺栓，调整到目标点位后拧紧顶部的螺母就能完成夹体和轨道的初步固定，后期需要调整管路的水平位置时，只需要稍微松开顶部螺母，就能沿着轨道槽道滑动夹体到新的位置，不需要完全拆卸螺母，调整效率很高。夹体下端的铰接位做了加厚处理，因为这个位置是整个夹体受力的薄弱点，当管道内充满介质产生额外重量时，铰接位置会承受持续的拉应力，加厚的结构搭配内嵌的金属衬套，能避免长期受力出现塑料蠕变或者金属疲劳开裂的问题，夹体上预留的镂空减重孔不是随意开设的，是通过有限元受力分析后，在不影响结构强度的非受力区域去除材料，既降低了整个夹体的自重，也减少了生产时的材料消耗，同时镂空位置还能作为穿扎带的点位，遇到需要额外固定传感器线束、细支管的场景，可以直接用扎带穿过镂空位做固定，拓展了使用场景。

　　从安装边界尺寸来看，夹体处于完全锁止状态时，整体在轨道外侧的突出高度控制在75mm以内，不会占用过多的架体侧边空间，对于架体旁需要预留人员操作通道、或者设备安装空间紧凑的场景非常友好，夹体的圆弧夹持中心到轨道安装面的距离是32mm，刚好让50mm管道的外壁和轨道表面保留2mm左右的间隙，避免管道和轨道直接接触产生摩擦磨损，同时这个间隙也能容纳管道外包裹的保温棉层，针对需要做保温的冷热介质管路，不需要额外垫高夹体就能直接安装。夹体顶部的固定螺栓采用M6规格，适配市面上绝大多数通用穿孔轨道的安装孔径，不需要对现有轨道做二次打孔加工，直接替换原有老旧管夹就能完成升级改造。扳动手柄解锁时，手柄的转动行程控制在90度，不会因为转动角度过大碰到相邻布设的其他管路或者架体部件，在多管路并排布设、管间距只有10mm的密集布管场景下，也能顺利完成解锁和锁止操作，不会出现手柄和相邻部件干涉的问题。

　　实际应用中，这类管夹除了常规的工业管路固定，还能在临时搭建的展会管线架、户外临时供水支架、设备改造的临时管路固定场景中使用，因为不需要额外工具就能拆装，反复拆装的次数可以达到五百次以上不会出现结构松动，相比一次性的塑料扎带固定方式，可重复使用的特性能大幅降低临时场景的耗材成本。夹体的压块位置做了小角度的自适应设计，当管道存在微小的外径公差、或者管道因为热胀冷缩出现尺寸变化时，压块可以小幅度转动贴合管道外壁，保证夹持力均匀分布，不会出现局部应力过大压变形薄壁管道的问题。和轨道接触的夹体背面做了防滑的网格纹路，当顶部螺母拧紧后，网格纹路会卡入轨道表面的氧化层或者涂层，避免管道因为外力拉扯出现夹体沿着轨道滑动移位的问题，即使是垂直布设的管道，依靠夹体和轨道之间的摩擦力加上螺栓的锁紧力，也能稳定承载管道和内部介质的总重量，不会出现下滑移位的情况。
