台式立式垂直螺钉工作台夹具结构

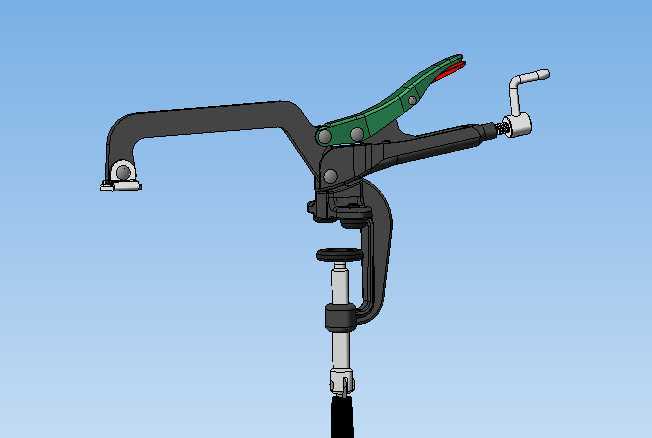

　　这款垂直螺钉式夹具主要适配常规工作台的侧边安装场景，在钳工装配、小型工件铣削定位、电子元器件焊接固定、样件修配打磨等工位都能见到同类结构的应用，区别于传统平口钳的水平夹持逻辑，这类立式安装的夹具可以充分利用工作台的垂直侧边空间，不会占用台面上过多的操作平面，对于小尺寸工件的多工序流转作业十分友好。从结构设计逻辑来看，整个夹具采用C型架作为主体承载结构，C型开口的跨度决定了可容纳工件的最大厚度范围，架体下端的锁紧螺钉组件用于将整个夹具固定在工作台边缘，锁紧端设置了橡胶防滑垫，既可以避免夹伤工作台漆面，也能增大接触摩擦力防止夹紧作业时夹具出现滑移偏移。上部的夹紧操作端采用了复合式的施力结构，扳动式快速压杆可以实现大行程的快速开合，

　　在压杆靠近夹头的位置集成了螺旋微调机构，当快速压杆将夹头推送至接近工件表面后，转动端部的摇柄可以通过螺旋副实现小行程的高夹紧力输出，这种快夹加螺旋锁紧的组合结构，兼顾了装夹效率和夹紧可靠性，避免了纯螺旋夹具需要全程转动摇柄进给的低效问题，也解决了纯快速夹具夹紧力不足、受振动容易松脱的缺陷。夹头的接触端面设计成可小角度摆动的浮动结构，当被夹持工件的表面存在小角度倾斜或者平面度误差时，浮动夹头可以自动贴合工件表面，不会出现点接触导致的工件压痕或者夹持不稳的问题，夹头端面同样做了防滑纹理处理，针对金属工件可以直接夹持，针对表面易划伤的非金属工件，也可以自行粘贴软质防护垫使用。从安装边界尺寸来看，

　　下端锁紧螺杆的有效行程覆盖了常规工作台的板厚范围，从薄型的防静电工作台面板到厚重的铸铁钳工台边缘都可以实现可靠固定，C型架的喉深尺寸经过优化，既保证了足够的夹持深度，也不会因为喉深过大导致架体在大夹紧力下出现过大的形变。整个结构的受力路径经过合理规划，夹紧作业时的反作用力全部在C型架的闭合结构内传递，不会对下端的工作台锁紧结构产生额外的倾覆力矩，长时间使用也不会出现夹具松动移位的问题。操作逻辑上，单手即可完成压杆的快速开合动作，另一只手可以同时扶持工件调整位置，当压杆锁止到临界位置后，再转动摇柄施加最终的夹紧力，整个装夹过程不需要额外的工具辅助，作业效率相比传统台虎钳提升明显。在实际选型适配时，

　　需要注意夹具的最大开口尺寸匹配待加工工件的夹持厚度，同时确认安装位置的工作台边缘没有突出的加强筋或者其他干涉结构，保证C型架的下端锁紧座可以完全贴合工作台的下表面。这类夹具的结构没有复杂的传动组件，日常维护只需要定期在螺旋副和压杆铰接点涂抹少量润滑脂，即可保证长时间的操作顺畅，铰接位置的销轴采用过盈配合加防脱卡簧的固定方式，频繁开合也不会出现销轴脱出的问题。针对不同的作业场景，这款夹具还可以通过更换夹头端面的接触块，拓展出更多的夹持功能，比如更换V型块就可以夹持圆棒类工件，更换软质铜块就可以夹持精加工完成的零件表面，避免夹伤加工面。
