电气柜配套T型手柄简易柜锁结构

　　在工业配电、自动化控制柜、低压成套柜体的现场运维场景里，柜门锁是保障内部元器件安全、避免非授权人员误触带电部件的核心基础配件，这类简易锁具的设计不需要过度复杂的防盗结构，核心要平衡操作便捷性、安装适配性与长期使用的可靠性，毕竟厂区内的电气柜日常需要运维人员频繁开合巡检，锁具的操作手感、安装容错率直接影响一线运维的工作效率。

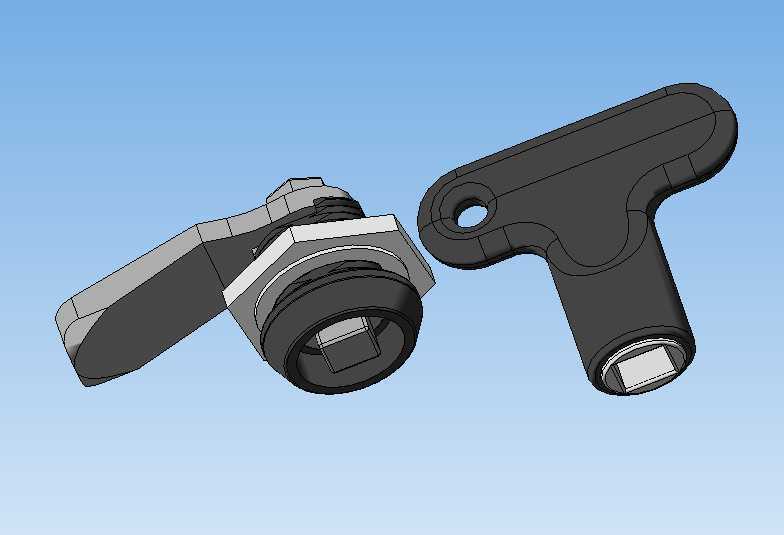

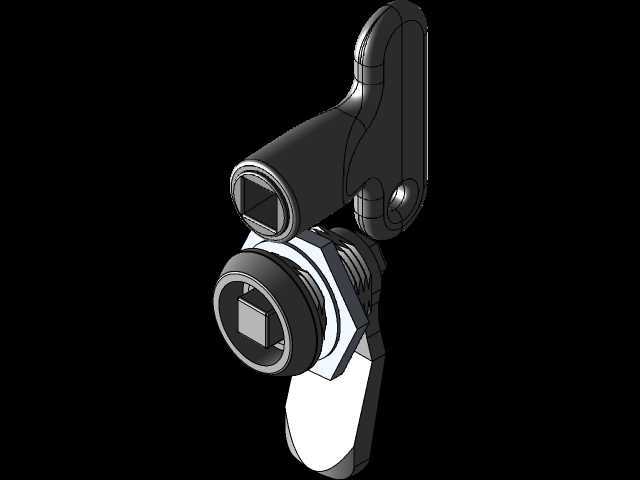

　　这款锁采用分体式结构设计，包含锁体基座与配套T型操作钥匙两部分，锁体基座采用螺纹式安装结构，自带六角锁紧螺母，适配市面上主流厚度的电气柜门板安装位，安装时只需要在门板上开出对应直径的圆孔，将锁体从门板外侧穿入，内侧用六角螺母旋紧固定即可，不需要额外的焊接、攻丝工序，对现场改造、批量柜体装配都有很好的适配性，安装孔位的公差容忍度较高，普通钣金加工的冲孔精度完全可以满足装配要求，不会出现孔位偏差导致锁体无法装入的问题。

　　从功能逻辑上看，这款锁属于转舌式锁止结构，锁芯内部采用方轴传动结构，钥匙插入后与锁芯内的方孔完全契合，转动钥匙90度即可带动锁体尾部的锁舌转动，实现柜门的锁止与解锁，锁舌的转动行程经过优化，不会出现转动过度导致锁舌卡滞在柜体框架内侧的问题，同时锁体与门板接触的位置带有橡胶密封垫圈，能够满足普通室内电气柜的防尘防护要求，避免车间内的浮尘、金属切削碎屑从锁体安装缝隙进入柜内，堆积在元器件引脚处造成绝缘性能下降的隐患。

　　操作端的T型钥匙设计充分考虑了运维人员的操作习惯，钥匙手柄做了圆弧过渡处理，没有尖锐的棱角，冬季佩戴劳保手套操作时也能顺畅施力，不会出现硌手、打滑的问题，钥匙插入端的方头做了微小的倒角导向，即使在光线较差的柜间通道内，运维人员也能快速将钥匙对准锁芯插入，不需要反复对位调整，这点在狭小的配电间内操作时优势格外明显，毕竟很多厂区的电气柜安装间距较窄，操作人员很难侧身正对锁孔完成操作。

　　锁体的外露部分做了哑光黑色的表面处理，能够适配常见的RAL7035、RAL9005等柜体配色，不会因为锁具的外观突兀破坏柜体的整体视觉协调性，锁体基座的金属部分采用锌合金材质压铸成型，具备足够的结构强度，日常使用中即使受到轻微的外力碰撞也不会出现开裂、变形的问题，内部的传动结构没有多余的松散零件，长期反复转动使用也不会出现零件松脱、卡滞的故障，锁舌部分采用冷轧钢板冲压成型，表面做了镀锌防锈处理，即使在湿度稍高的车间环境内长期使用，也不会出现锈迹卡滞的问题。

　　在安装边界上，这款锁适配的门板厚度范围覆盖1mm到3mm的常规冷轧钢板门板，也可以适配厚度在2mm到4mm的绝缘板柜门，锁体尾部的锁舌长度可以根据实际的柜门与框架的间隙做小幅调整，不需要额外定制配件，锁止状态下锁舌与柜体框架的搭接量保持在合理范围，既不会因为搭接量过小导致柜门受外力时轻易脱开，也不会因为搭接量过大造成解锁后柜门无法正常拉开的问题。

　　从实际选型适配的角度看，这款锁适用于低压动力柜、PLC控制箱、现场操作柱、壁挂式端子箱等多种工业柜体，不需要配套复杂的锁杆联动结构，单锁点即可满足普通柜体的锁止需求，相比多锁点的连杆锁，这款简易锁的零件数量更少，后期维护更换的成本更低，当锁具出现故障时，只需要松开内侧的锁紧螺母即可整体拆下更换，不需要拆解柜门内部的连杆结构，普通运维人员在几分钟内即可完成更换作业，不会因为锁具故障导致柜体长时间无法闭锁，留下安全隐患。

　　设计过程中充分规避了传统小型柜锁的常见缺陷，比如传统小圆锁钥匙容易丢失、操作时施力不便容易拧断钥匙的问题，这款T型钥匙的结构强度更高，转动时的受力力臂更长，只需要很小的握持力即可完成转动解锁，不会出现因为锁舌轻微卡滞就拧断钥匙的情况；同时锁芯的配合间隙做了合理控制，既不会因为间隙过小导致热胀冷缩时钥匙插不进去，也不会因为间隙过大出现锁芯晃动、旷量过大的问题，长期使用后的磨损量控制在合理范围内，不会出现使用一两年后锁芯松垮、随便用类似工具就能拧开的问题，兼顾了操作便捷性与基础的防护要求。
