精密交叉滚子直线运动导向组件结构

项目分类:导轨 发布时间:2021-12-19 ID:465516
  • 精密交叉滚子直线运动导向组件结构
  • 精密交叉滚子直线运动导向组件结构

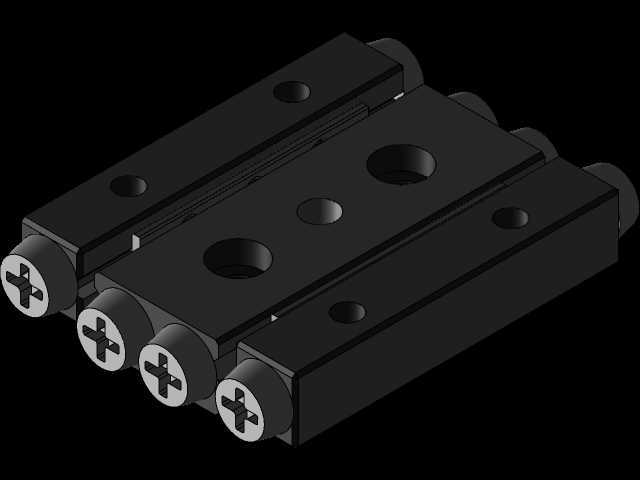

  在半导体晶圆搬运平台、光学检测设备调焦滑台、精密磨床微量进给机构这类对运动直线度、摩擦阻力波动要求极高的设备场景里,普通滚珠直线导轨因为钢球与滚道的点接触特性,往往在微位移进给时出现爬行、负载下弹性变形量超差的问题,交叉滚子结构的直线导向组件恰好能填补这类应用的性能缺口。这套导向组件采用双列保持架错位排布圆柱滚子的结构设计,相邻滚子的轴线呈90度交叉排列,相比同尺寸规格的滚珠导轨,滚子与滚道为线接触形式,额定动负载能提升40%以上,同时能同时承受径向、反径向、横向四个方向的复合载荷,不需要额外加装辅助导向块就能满足多方向受力的安装需求,大幅压缩滑台的整体安装空间。从结构设计逻辑来看,组件的两个外侧导轨条为固定安装基准,

  中间的滑动块通过保持架内的滚子与两侧导轨形成滚动摩擦副,两端的红色限位端盖采用过盈配合加销钉定位的方式固定在滑块端面,既可以限制保持架的行程极限,防止滚子在高速往复运动中从滚道内脱出,端盖上预留的一字槽也方便后期维护时快速拆卸,清理滚道内混入的加工碎屑、切削液残留。安装边界设计上,两侧导轨条的安装基面做了0.01mm平面度要求的凸台定位面,每个导轨条上预留两个沉头安装孔,孔位公差控制在±0.02mm范围内,安装时可以通过螺钉预紧后推表校正导轨的平行度,再完全锁紧螺钉;中间滑块的顶面设置三个安装孔,其中两个为通孔用于连接负载台,中间的沉孔可用于安装定位销,保证负载与滑块的连接刚性,避免高速往复运动中出现连接松动。实际选型应用时,

  需要注意这类交叉滚子导轨的预压调整逻辑,因为滚子与滚道的接触为线接触,预压量过大会导致摩擦阻力急剧上升,加快滚道磨损,预压量过小则会出现运动间隙,影响导向精度,通常根据设备的运动精度要求,预压量控制在0-0.005mm区间即可,对于光学检测这类轻载高精度场景,可以采用零预压安装,对于冲压送料这类有冲击负载的场景,可以适当增加预压量提升整体刚性。日常运维过程中,因为滚道为开放结构,需要定期在滚道表面涂抹锂基润滑脂,减少滚子与滚道的磨损,若设备加工环境存在大量金属碎屑,需要额外在导轨两端加装风琴防护罩,避免碎屑进入滚道造成滚子卡滞、滚道压痕,影响运动平顺性。不同于大行程的滚珠直线导轨,这类交叉滚子导向组件更适合短行程、

  高精度的微进给场景,单根导轨的有效行程通常不超过自身长度的二分之一,设计滑台行程时需要提前核算保持架的位移量,避免滑块运动到行程极限时保持架与端盖发生硬碰撞,造成结构损坏。建模过程中需要重点保证滚道的V型面角度公差,通常V型滚道的夹角为90度,角度公差控制在±0.5分以内,滚子的圆柱度公差控制在0.001mm级别,才能保证所有滚子都能均匀接触受力,避免局部负载过大造成早期失效。
