带滚轮托架外置式直线导向滑动组件

　　在非标自动化输送线、小型精密检测工位、轻型物料移栽机构的设计场景里，这类带滚轮托架的直线导向结构，往往是兼顾安装便捷性与运行顺滑度的优选方案。区别于传统滚珠直线导轨对安装基准面的高精度要求，这套导向组件采用外置滚轮卡接导轨型材的结构形式，对安装基面的平面度公差容忍度更高，在铝型材框架搭建的轻型设备上，不需要额外加工精密安装沉台，直接通过托架顶面的安装孔位锁附负载板，就能完成导向单元的装配，能大幅缩短现场调试的周期。

　　从实际功能层面看，这套组件的核心作用是为负载提供稳定的单轴直线运动导向，托架上集成的四组偏心滚轮，分别卡合在导轨的两侧V型滚道面上，通过调整偏心滚轮的锁紧量，可以按需调节滚轮与导轨滚道之间的预紧间隙，既可以在轻载高速往复工况下调小间隙提升运动刚性，也可以在多尘、存在细小切屑的加工工位旁适当放大间隙，避免杂物卡滞导致的运行卡涩。滚轮采用内嵌密封轴承的结构，运行过程中不需要额外添加润滑脂，维护频次远低于传统滚珠导轨，适配长时间连续运行的流水线工位需求。

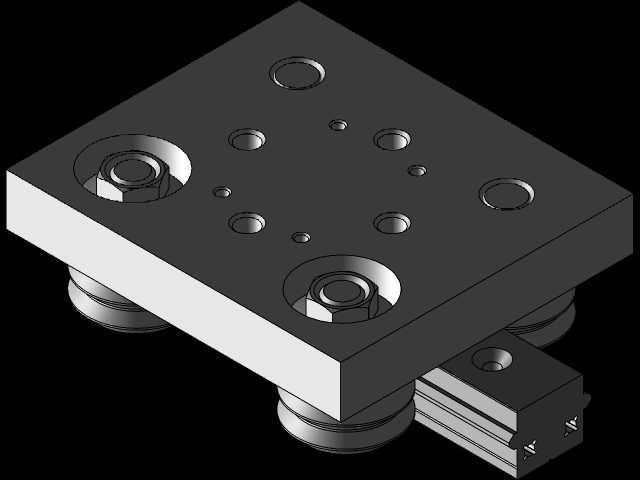

　　设计这套结构的时候，首先要考虑的是安装边界的适配性：导轨采用标准工业铝型材的截面规格，侧面自带定位槽，既可以通过T型螺栓从侧面锁附在设备框架上，也可以通过底面的沉头孔直接固定在安装基板上，不需要额外定制导轨安装座。托架部分采用整块碳钢铣削加工成型，顶面排布的多组安装孔位做了沉头处理，锁附螺丝后不会突出托架顶面，保证负载安装面的平面度；托架两侧的滚轮安装座做了下沉式设计，滚轮外缘不会超出托架的整体宽度，整套组件安装后横向占用空间更小，在布局紧凑的小型设备内部也能灵活布置。

　　实际选型应用时，需要先核算负载的偏心距与整体重量，这套滚轮式导轨的负载能力主要由单组滚轮的额定径向载荷决定，四组滚轮对称布置的结构，能抵消一部分偏载带来的倾覆力矩，在负载重心偏移不超过托架宽度1/2的工况下，运行过程中不会出现滚轮脱轨的问题。导轨的长度可以根据实际行程需求裁切，不需要特殊的端面加工，裁切后去除端口毛刺就能直接装配，适配不同行程的工位需求。和传统内嵌滚珠的直线导轨相比，这种滚轮托架式的结构运行噪音更低，在3C产品组装、医疗检测设备这类对噪音控制有要求的场景里，运行时的噪音值能控制在50分贝以内，不会对工位周边的作业环境造成干扰。

　　从结构细节上看，托架中部预留的避让槽，是为了适配同步带、丝杆这类传动元件的安装空间，当采用同步带驱动负载时，同步带的压块可以直接藏在这个避让槽内，不需要额外抬高托架的安装高度，能进一步压缩整套运动机构的整体高度尺寸。导轨的滚道面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期往复运行不会出现滚道磨损起槽的问题，滚轮的外圈采用聚氨酯包胶材质，和金属滚道接触时既保证了足够的摩擦力，又不会因为硬接触产生金属撞击异响，同时包胶层还能吸附一部分运行过程中的振动，提升负载运动的平稳性，在搭载视觉检测相机的移动工位上，能避免振动导致的成像模糊问题。

　　安装调试过程中，不需要专用的工装工具，只需要通过内六角扳手调整偏心滚轮的偏心量，就能完成预紧度的调节：调整时先将所有滚轮调整到刚好接触导轨滚道面，然后逐个将偏心轮旋转15-30度后锁紧，保证托架在导轨全程滑动时没有卡顿间隙，同时手动推动托架时能顺滑移动无阻滞感即可。这种调试方式对现场装配人员的技术要求更低，不需要掌握传统导轨的等高块校准、千分表打表等复杂操作，普通装配工人经过简单讲解就能完成整套组件的安装调试，很适配批量设备组装的生产线需求。
