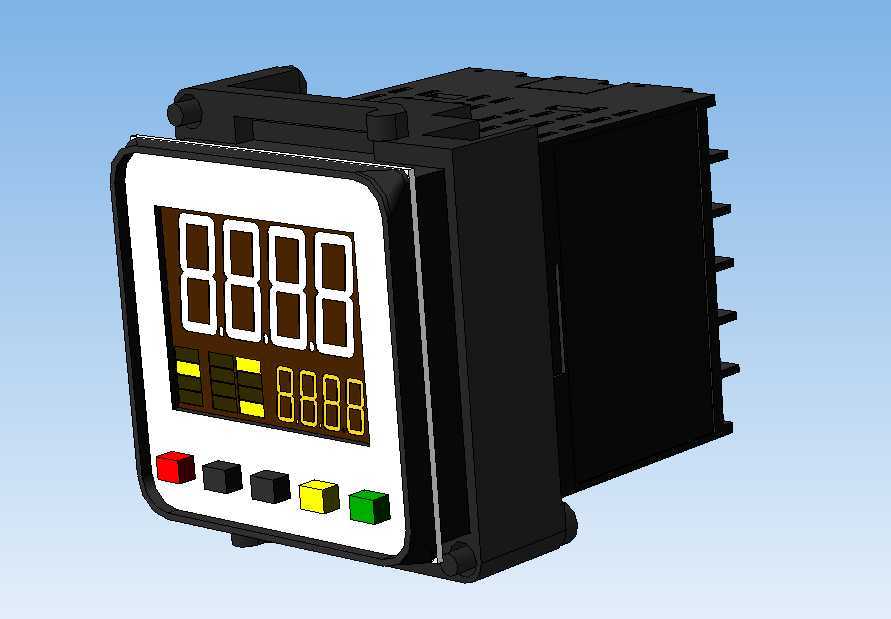

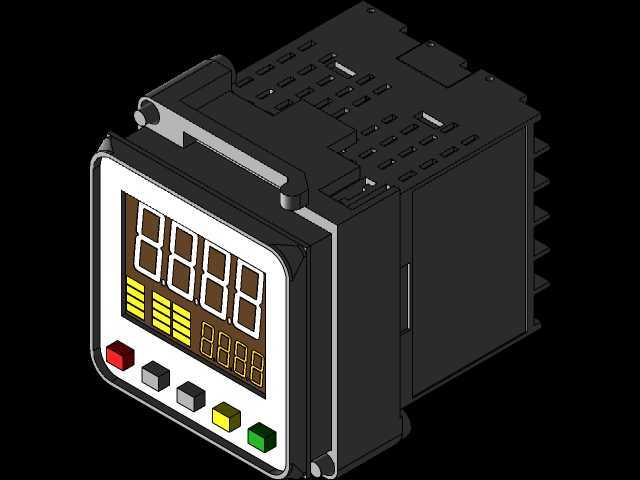

欧姆龙E5CC型数显自动温控器结构模型

　　这款数显温控装置的三维结构，还原了工业现场常用的嵌入式温控表完整形态，在各类工业温控场景中，这类仪表是加热、制冷回路里的核心控制节点，小到实验台恒温槽、小型烘箱，大到工业生产线的热处理工位、模温机配套回路、包装设备的热封工位，都能见到同结构产品的实际应用。从结构设计来看，整体采用标准面板嵌入式安装形态，壳体后侧带有多组接线端子排，端子排布遵循工业仪表常规接线逻辑，预留了电源输入、传感器信号接入、控制信号输出的对应卡位，安装时仅需在控制柜面板开出对应尺寸的方孔，将仪表本体从面板前侧推入，通过后侧配套的卡扣即可完成快速固定，不需要额外的螺栓紧固，适配常规厚度的电控柜门板安装需求，面板与柜体贴合处带有一圈密封边框，能够阻挡现场粉尘、

　　少量溅液进入柜内，满足一般工业现场的防护要求。正面操作区域的布局完全贴合现场操作人员的使用习惯，上方主显示区采用大尺寸数码管布局，能够清晰显示当前实测温度值，下方副显示区对应显示设定温度、参数代码等信息，即使在车间光照条件复杂的环境下，操作人员站在控制柜前1-2米位置也能快速读取数值，不需要凑近辨识。下方的操作按键采用不同颜色的区分设计，不同颜色对应不同功能层级，最左侧红色按键对应停止/复位功能，相邻两个黑色按键为参数调整的加减按键，黄色按键为模式切换功能，最右侧绿色按键为确认启动功能，这种色彩区分的设计能够减少操作人员误触概率，尤其是在设备调试、参数修改的过程中，不需要反复对照说明书即可快速完成操作。

　　建模过程中对仪表的内部安装卡位也做了对应还原，壳体内部预留了电路板安装槽、显示模块固定位，侧边的散热格栅结构完全参照实物的通风路径设计，能够保证仪表长时间工作时内部热量通过格栅自然散出，避免积热导致的元器件寿命缩短。面板与后壳体的连接采用卡扣加定位柱的配合方式，装配时不需要额外紧固件即可完成前后壳的扣合，既方便生产组装，也便于后期售后维护时的拆解检修。从安装边界来看，这类仪表的面板突出柜体表面的高度控制在合理范围，不会因为突出过多导致现场人员走动误碰，后侧壳体的深度也适配常规电控柜的内部安装空间，不会与柜内的线槽、其他元器件产生安装干涉，接线端子的朝向正对柜内布线方向，方便电工进行接线作业，不需要额外弯折线缆。在功能实现层面，

　　这类温控器通过接入前端的温度传感器信号，将实测温度与设定值做比对，通过内部控制逻辑输出开关量或者模拟量信号，控制后端的加热、制冷执行器件动作，实现闭环温度控制，建模时还原的面板显示区域、按键布局、壳体结构、端子排布，都能够直接用于电控柜的布局设计、安装干涉检查、操作人机工程校验，帮助结构设计人员在做电控柜三维布局时，准确预留安装空间，提前规避安装后按键被遮挡、显示区视角不佳、接线空间不足等实际问题，也能用于设备操作培训的可视化演示，让运维人员快速熟悉仪表的外部结构与操作点位。
