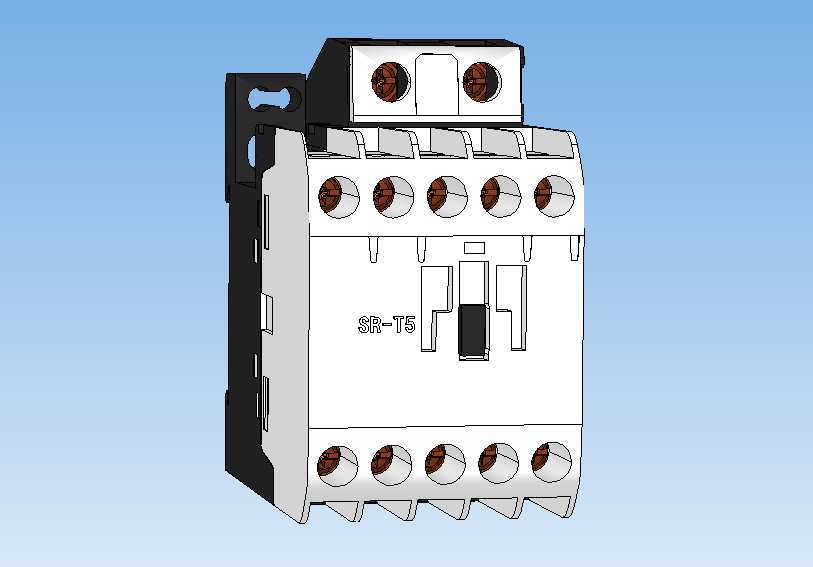

三菱SR-T5交流接触器三维结构模型

　　在低压配电与工业控制回路的三维布局设计中，接触器是占比极高的核心元件，这款SR-T5型号的三菱接触器三维模型，完全还原了实物的结构特征与安装边界，能直接嵌入各类电控柜、设备控制单元的装配场景中，省去设计人员反复测绘核对尺寸的环节。日常做设备电控布局时，很多新手容易忽略接触器的进出线侧预留空间，这款模型把接线端子的凸起高度、压线螺丝的操作空间都做了1:1还原，不管是做柜内母排排布，还是控制线的走线规划，都能直接在装配体里校验干涉，不用等实物到场再调整安装板开孔位置。

　　从实际功能来看，这款接触器主要用于交流回路的频繁通断控制，常见于小型电机的启停控制、照明回路分合、自动化设备的动力回路切换场景，模型还原了主触头区域的分层结构，上方两档主接线端对应进线侧，下方五档端子包含主回路出线与辅助触点接口，侧面的安装卡扣结构也完全复刻实物，既支持标准DIN导轨卡装，也预留了螺丝固定的沉孔位置，适配不同安装场景的需求。做三维建模的时候，这款模型的壳体分模线、散热槽的排布都做了细节还原，不是简化的方块模型，能直接用于生成产品宣传的渲染图，也能用来做安装指导的爆炸视图素材。

　　设计层面上，这款接触器的外形采用对称式布局，操作机构位于壳体正中央，标识区域的字符凸起、接线端子的防护挡板结构都准确还原，安装时的核心边界尺寸也完全匹配实物参数：导轨安装面到壳体顶部的高度、左右两侧的接线操作间隙、正面操作按钮的突出量都和实物一致，在做电控柜的三维布局时，不用额外预留冗余空间，能最大化利用柜内安装面积。很多设计人员做选型建模时，容易漏掉接触器侧面的散热凹槽结构，导致做热仿真分析时结果偏差，这款模型把壳体上的所有散热通槽都做了实体还原，导入仿真软件时能直接提取流体域，不用再二次修补模型。

　　实际工程应用里，这类小型接触器经常和热继电器、微型断路器组合成电机启动回路，这款模型的安装接口尺寸和同规格的三菱热继电器完全匹配，能直接在装配体里完成插接配合校验，不用再核对两个元件的配合尺寸。壳体上的品牌标识、型号刻印位置也和实物一致，做数字孪生场景搭建时，能直接识别元件型号，匹配对应的参数属性。接线端子的铜件结构、压线螺丝的头部槽型也做了细节还原，在做接线工艺的三维模拟时，能直观展示压线操作的空间需求，避免出现接线工具无法伸入操作的问题。

　　不同于很多简化的电气元件模型，这款模型把所有安装相关的结构都做了完整表达：背面的导轨卡扣弹性结构、固定螺丝的沉孔深度、端子处的标识刻印都没有省略，不管是做设备的整机BOM导出，还是做安装工艺的动画演示，都能直接调用，不需要再做二次建模修改。在做自动化设备的控制单元设计时，经常需要把接触器布置在设备机身的小型接线盒内，这款模型的精确外形尺寸能帮助设计人员提前核对接线盒的内部空间，避免出现元件装不进去、接线后盒盖无法闭合的问题。
