黑板处理单元(3)

栏目分类:机械图纸 发布时间:2021-12-19 ID:465528
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)
  • 黑板处理单元(3)

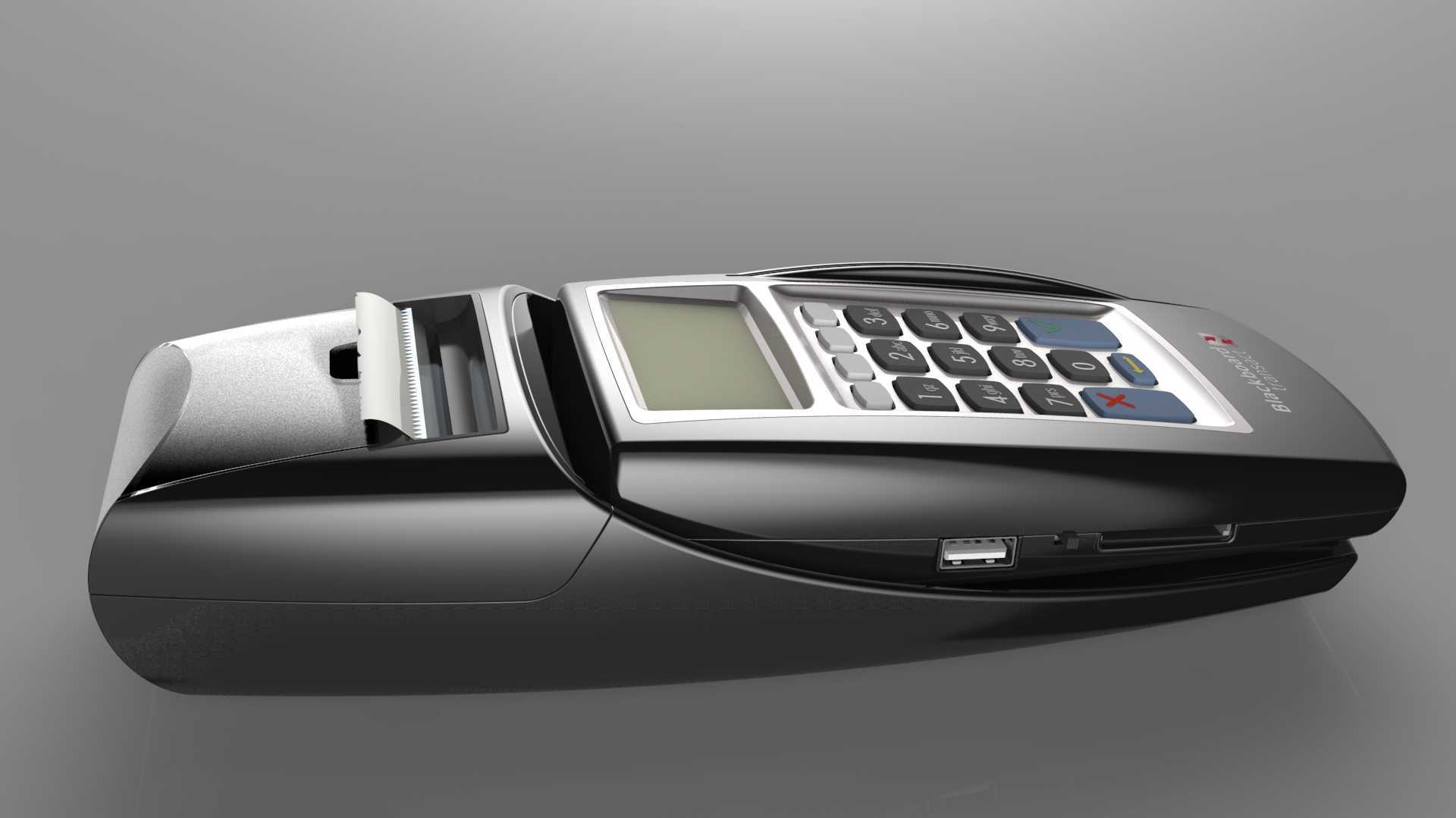

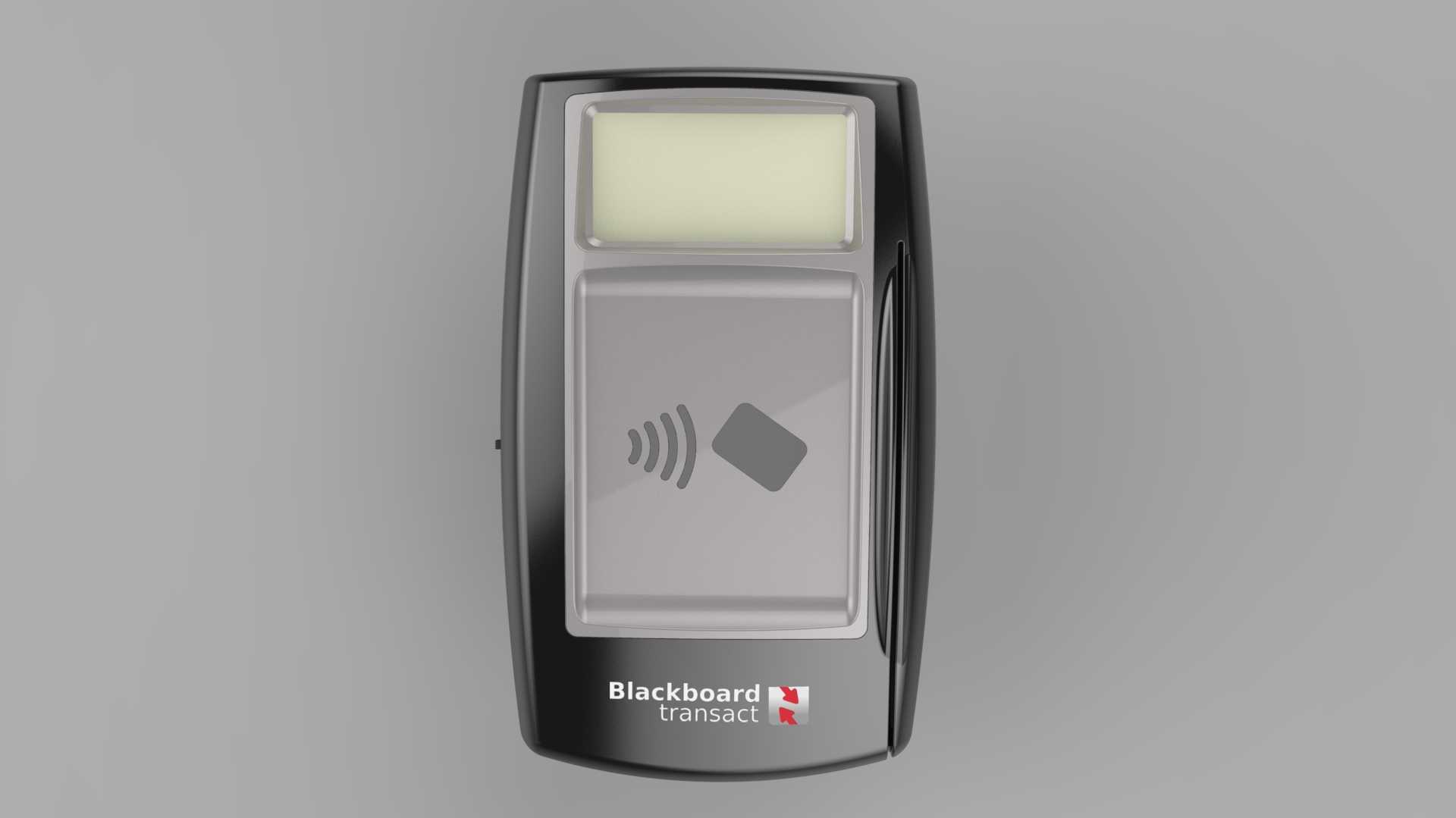

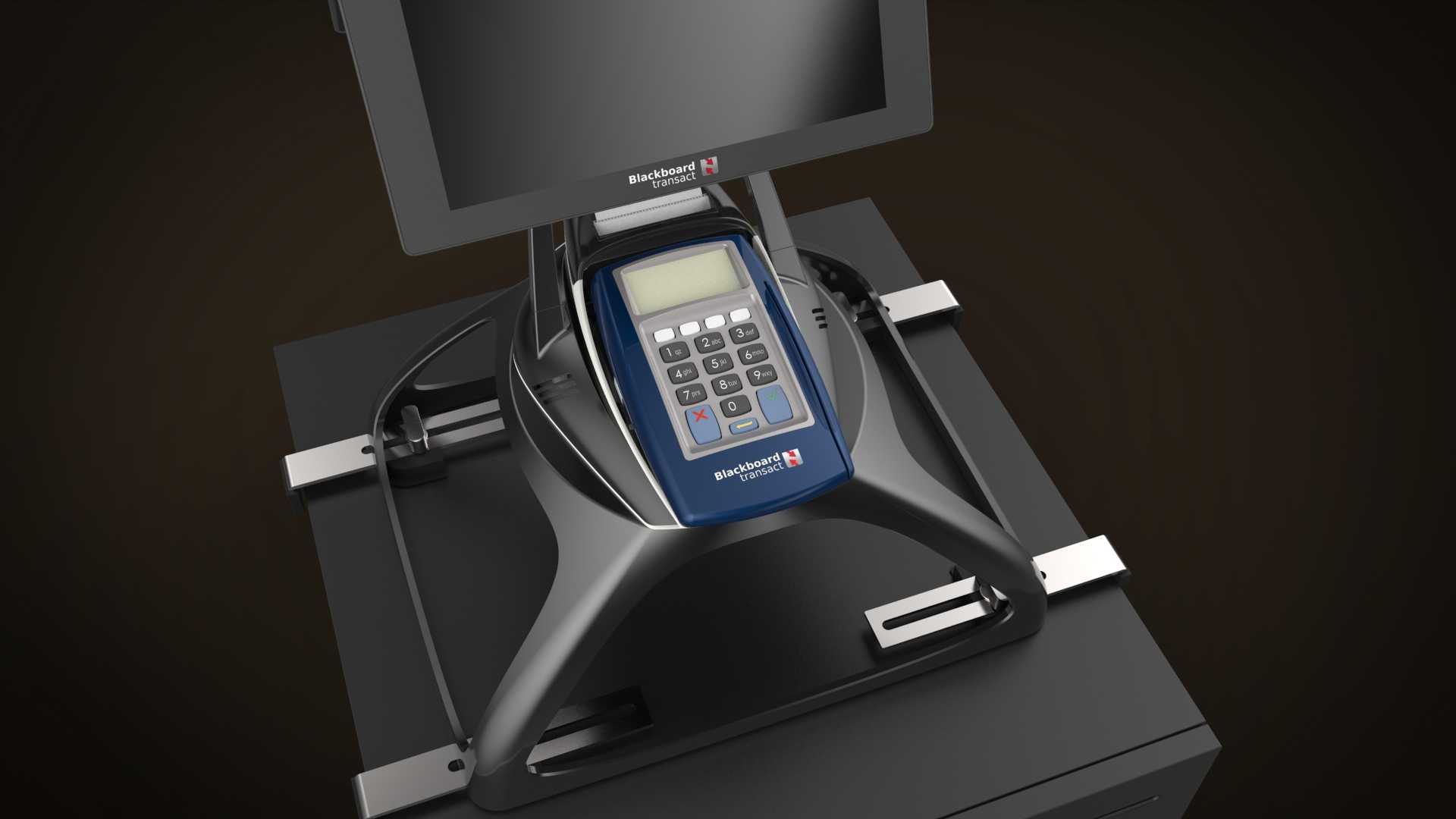

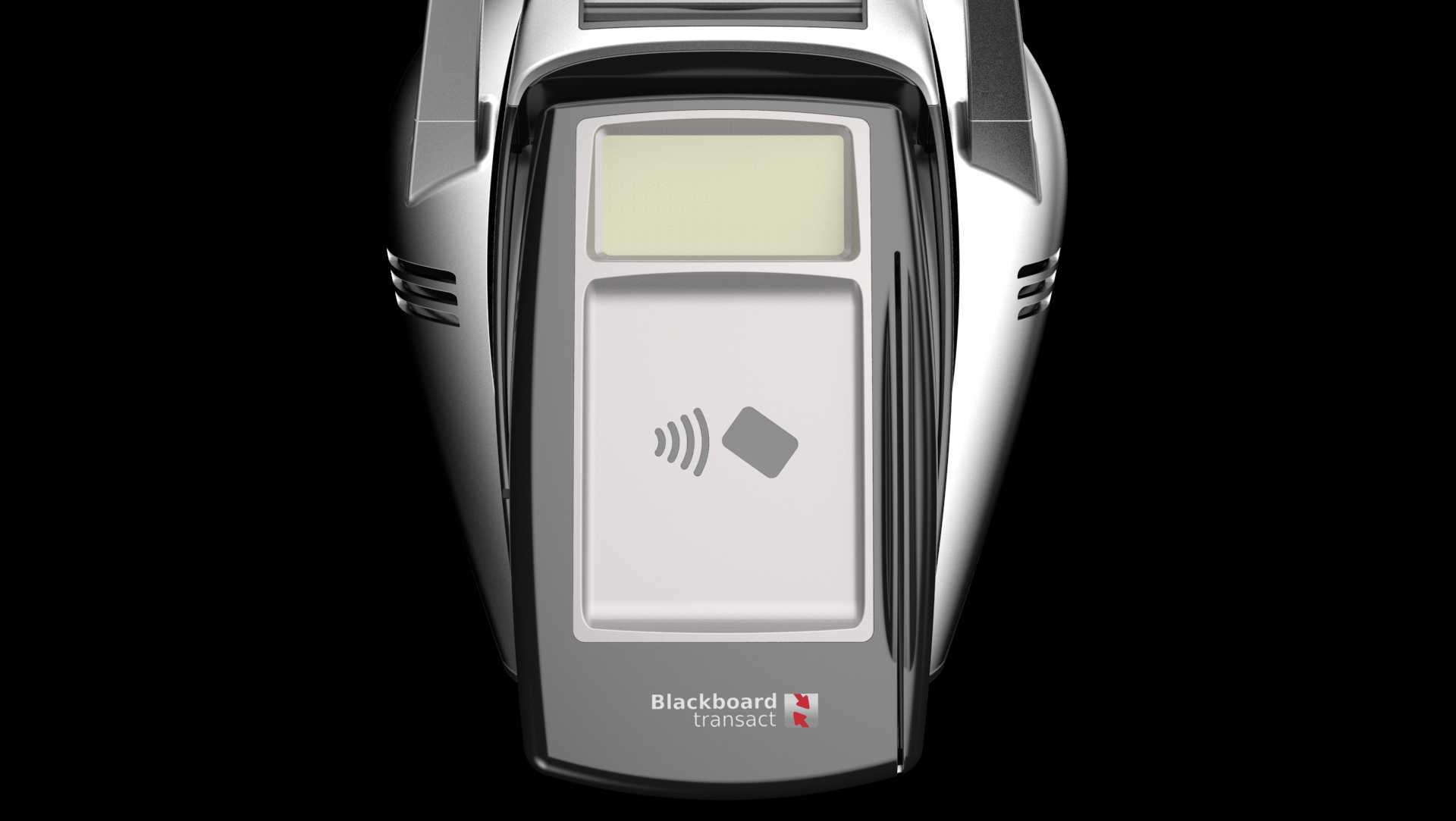

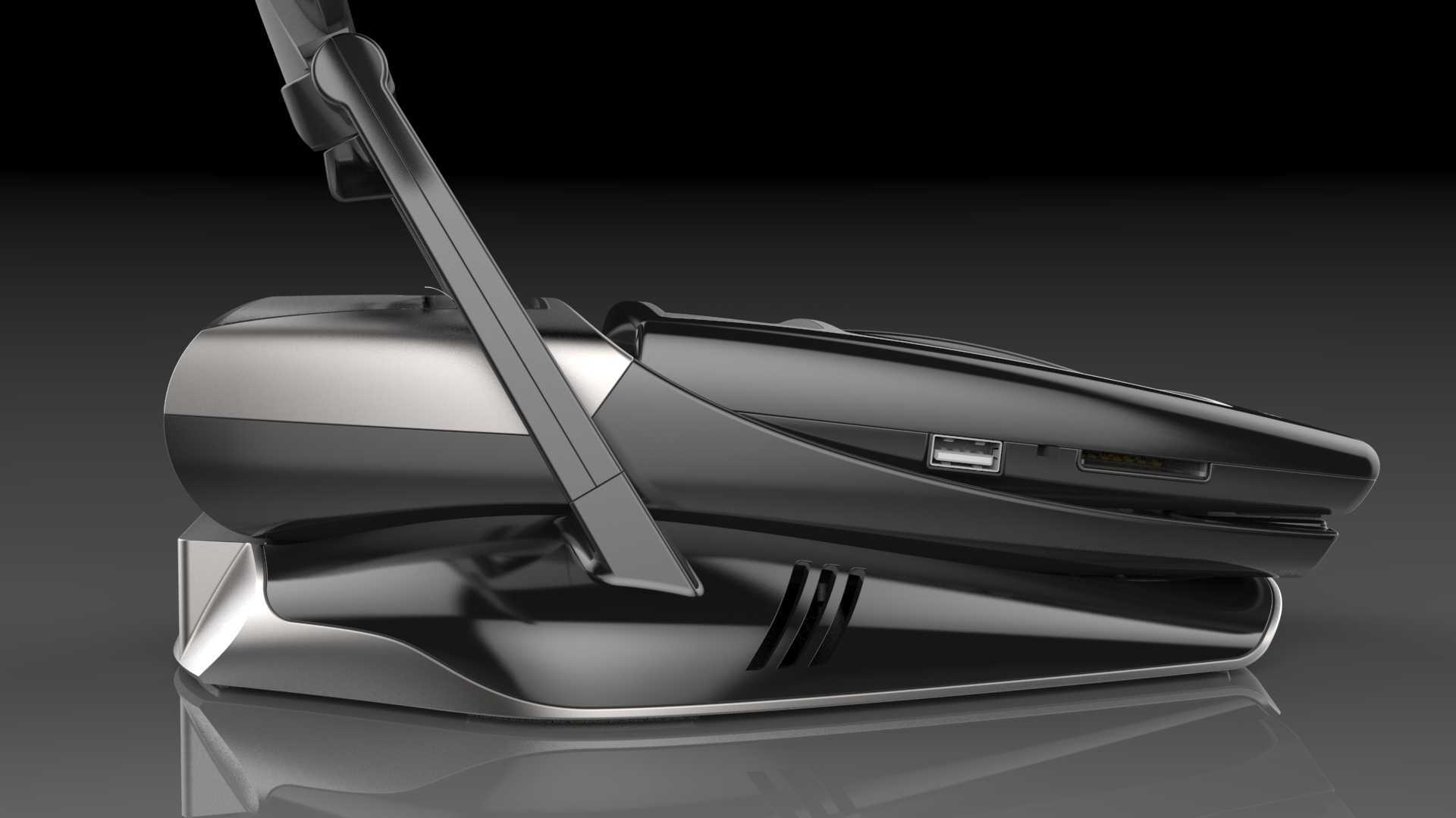

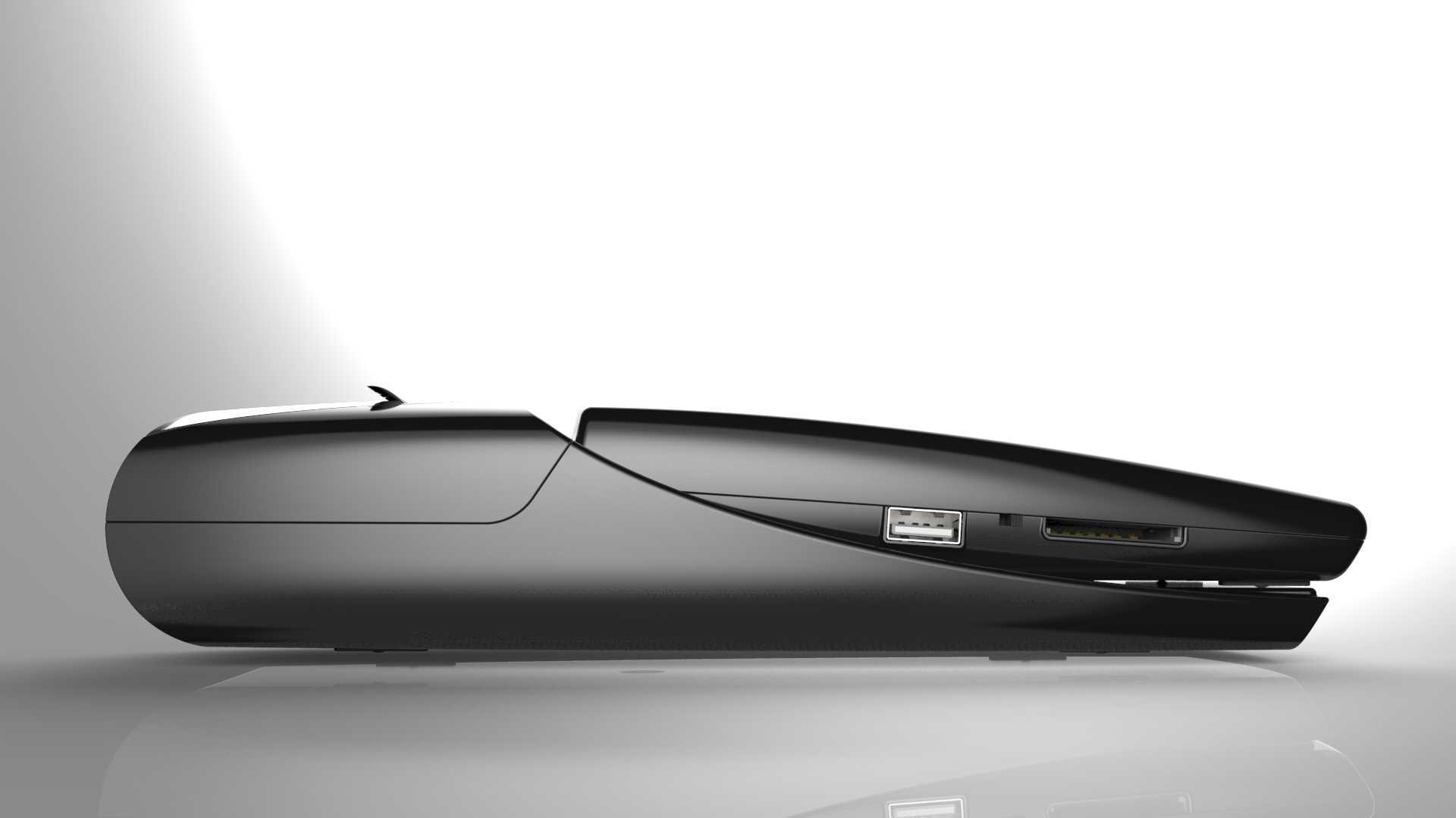

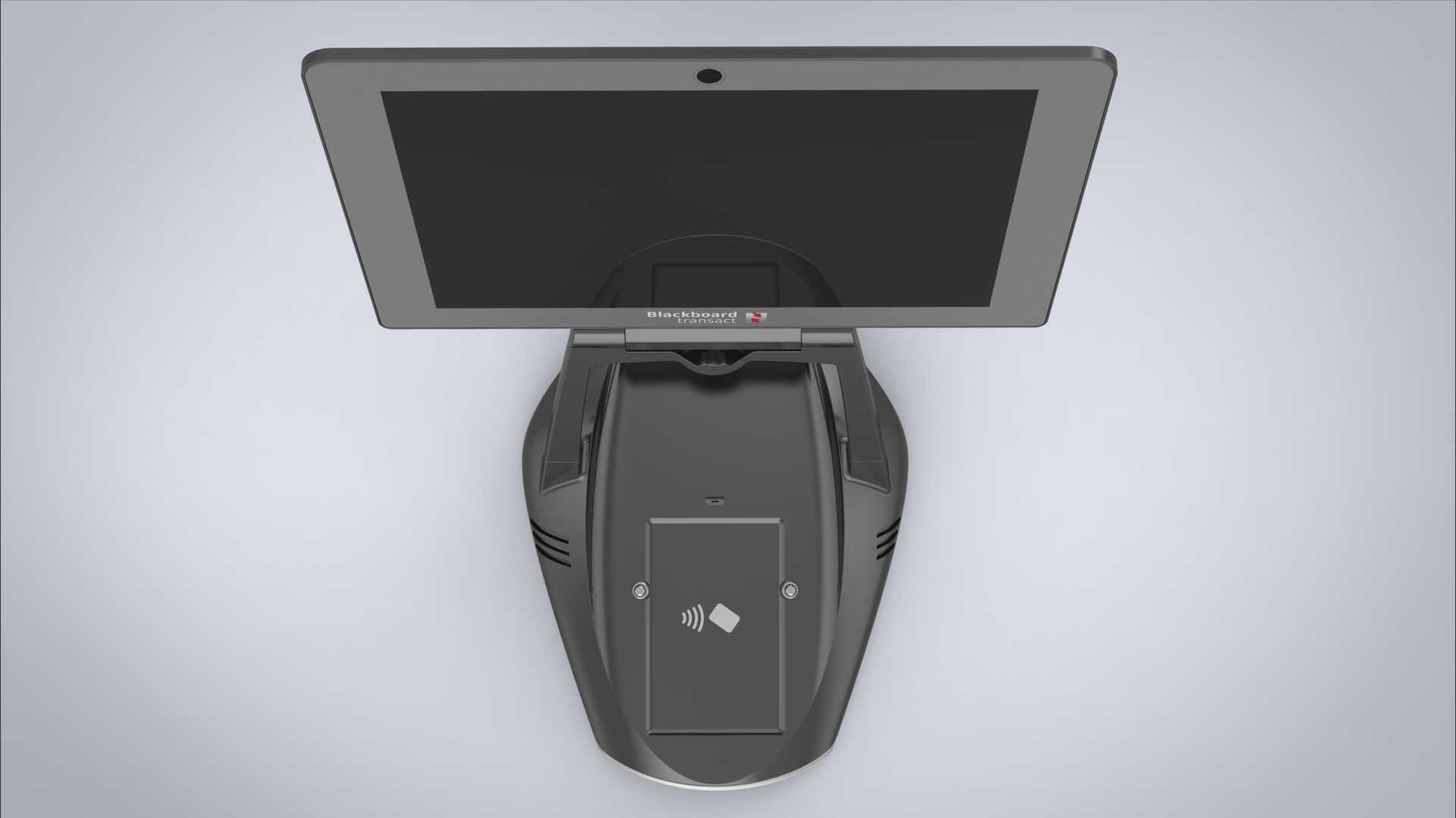

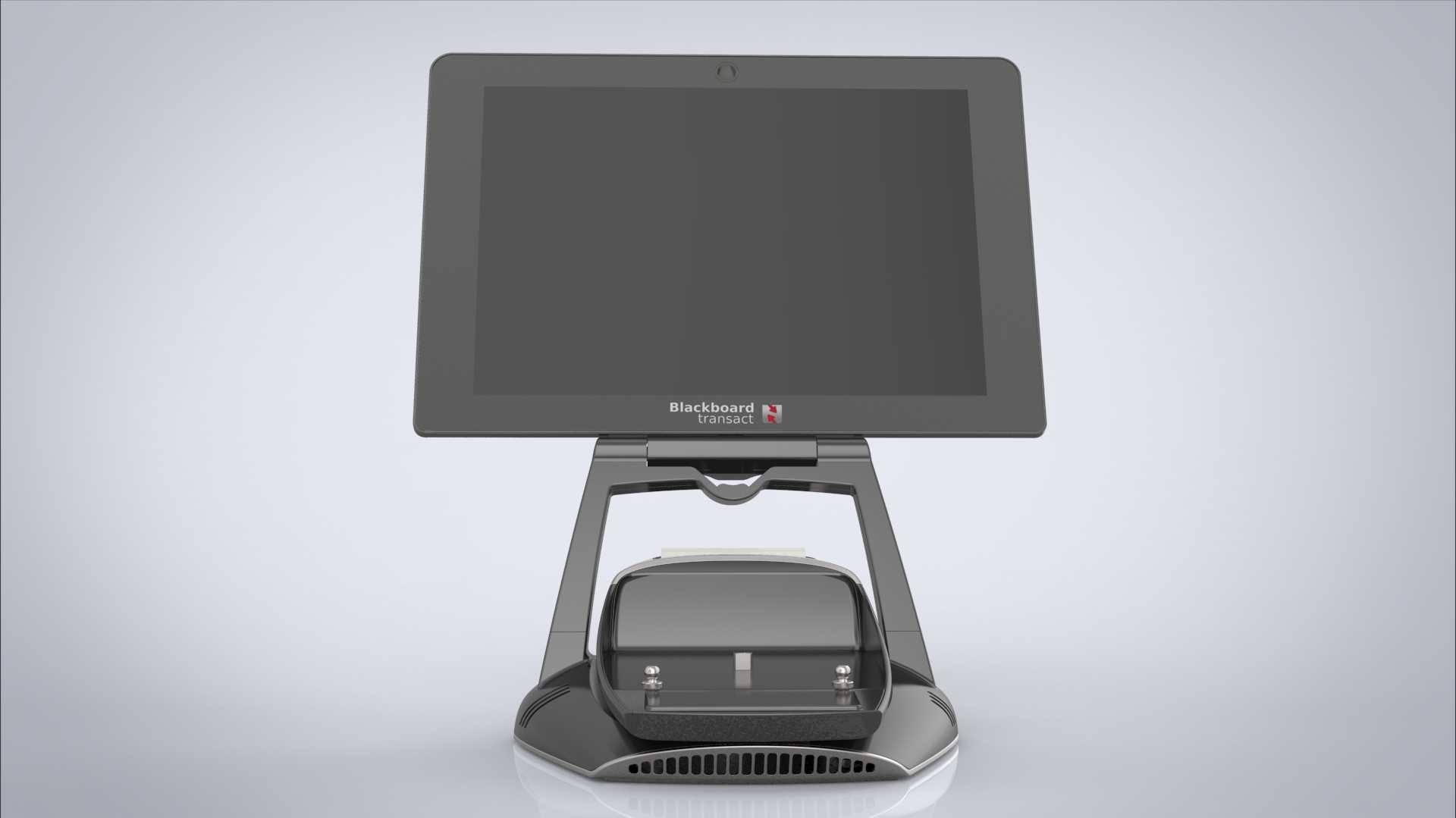

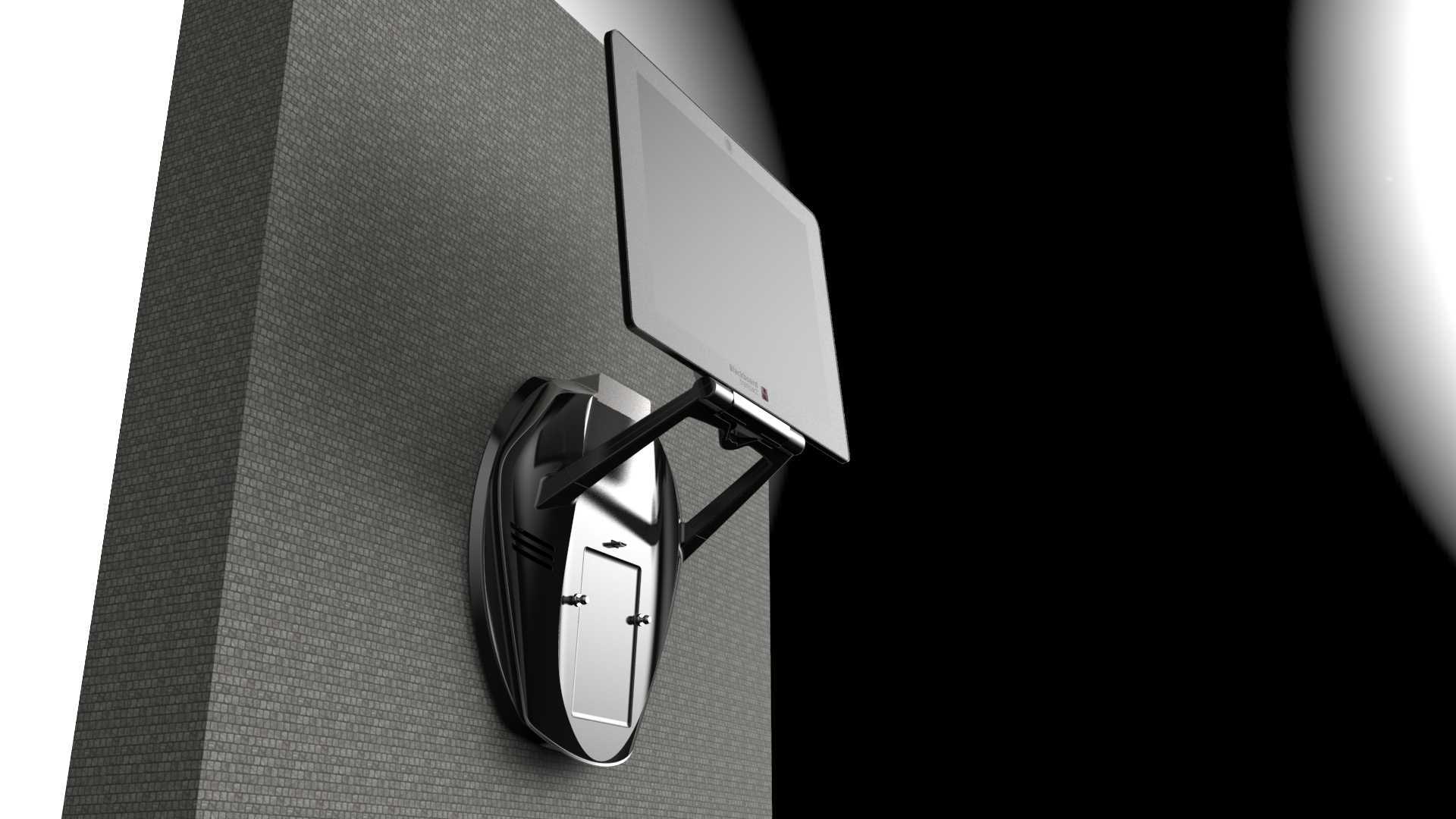

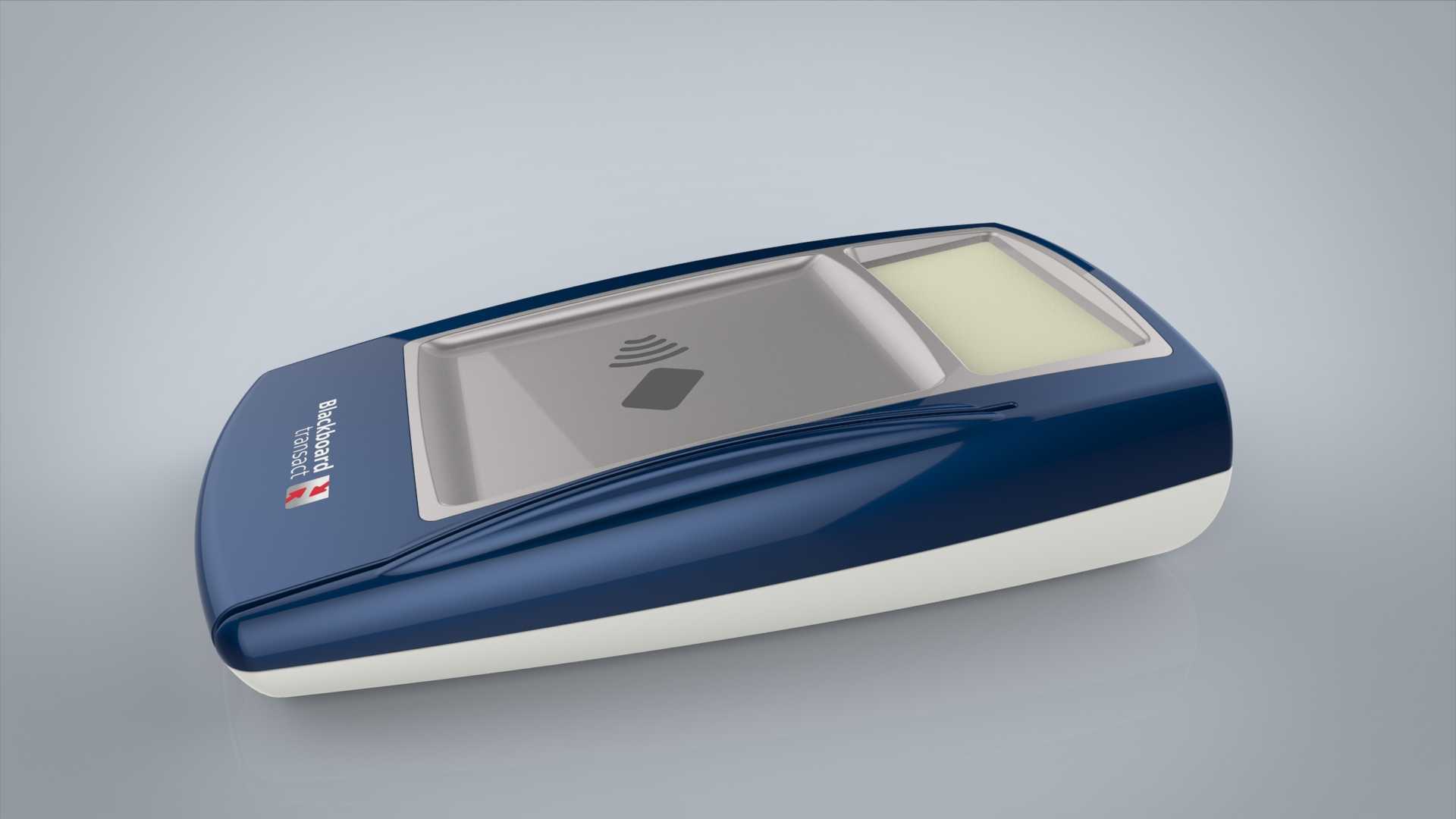

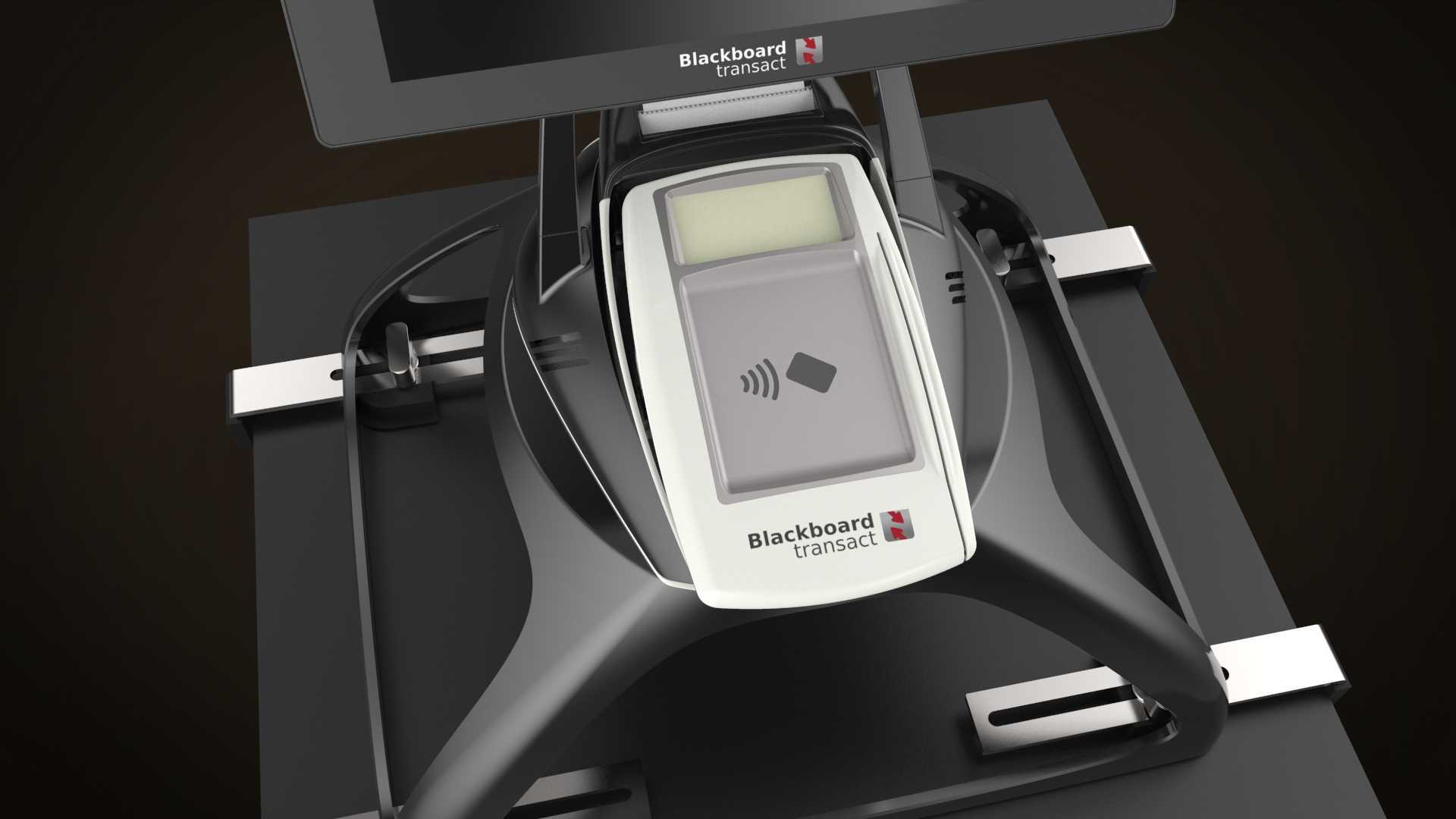

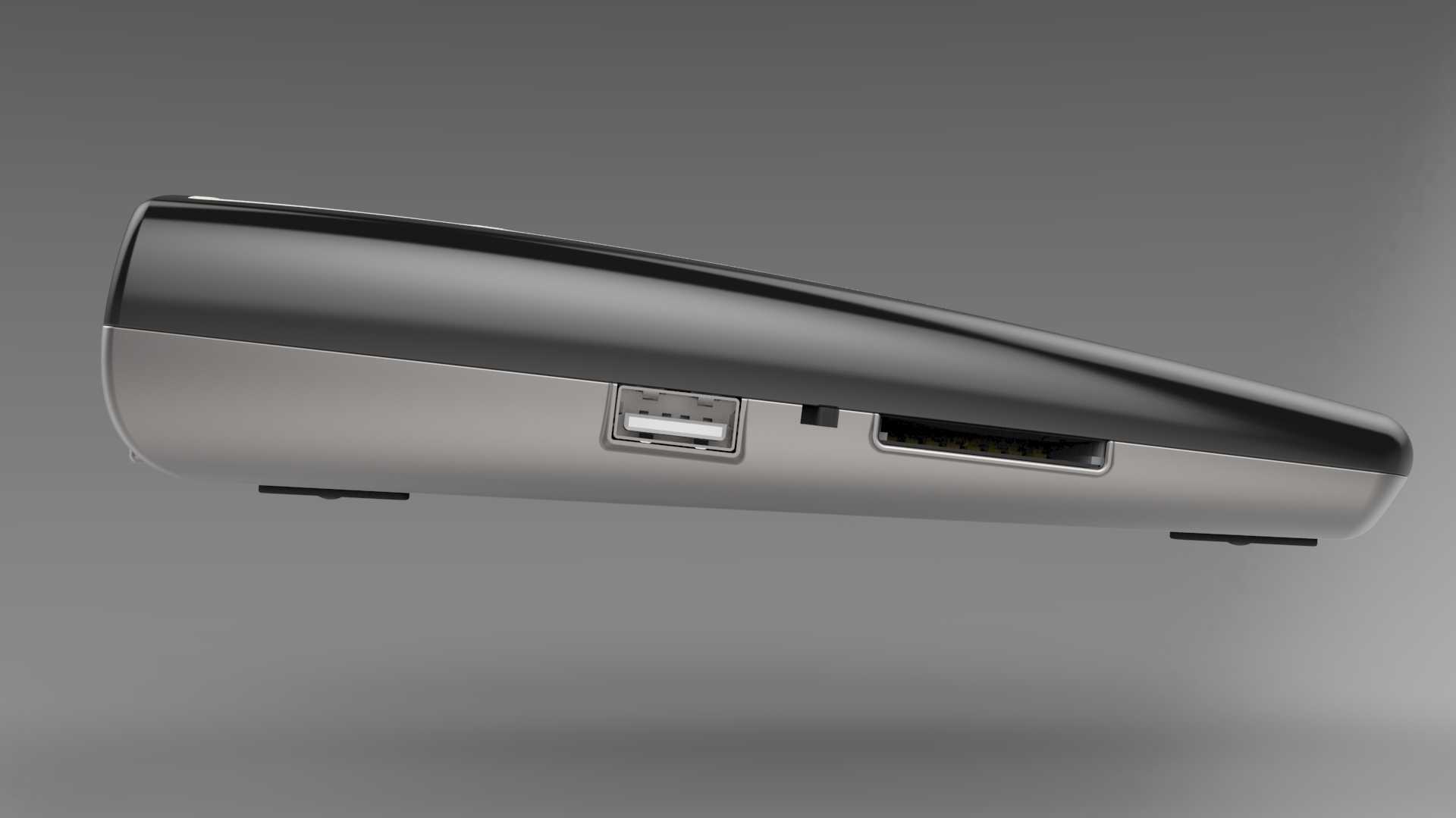

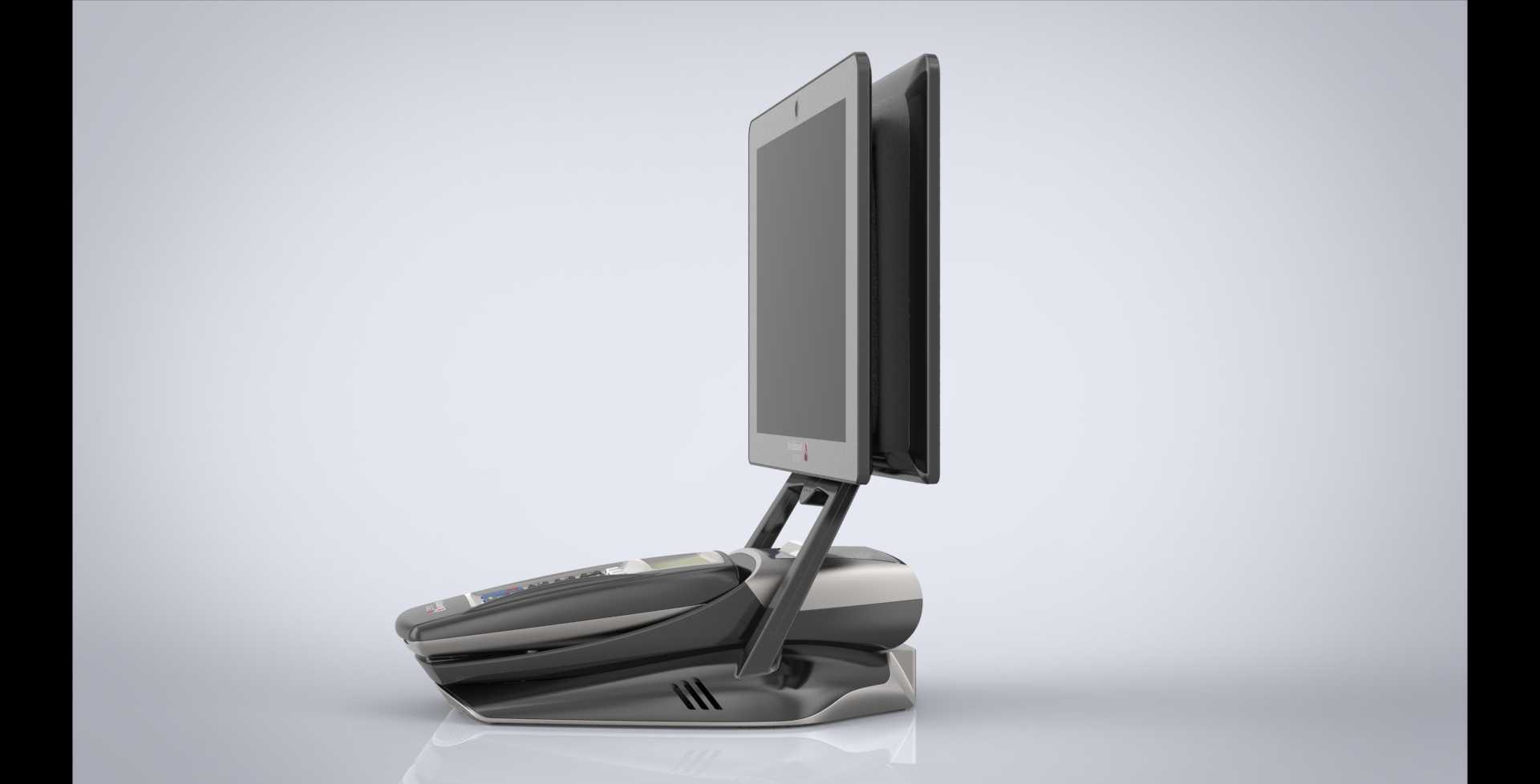

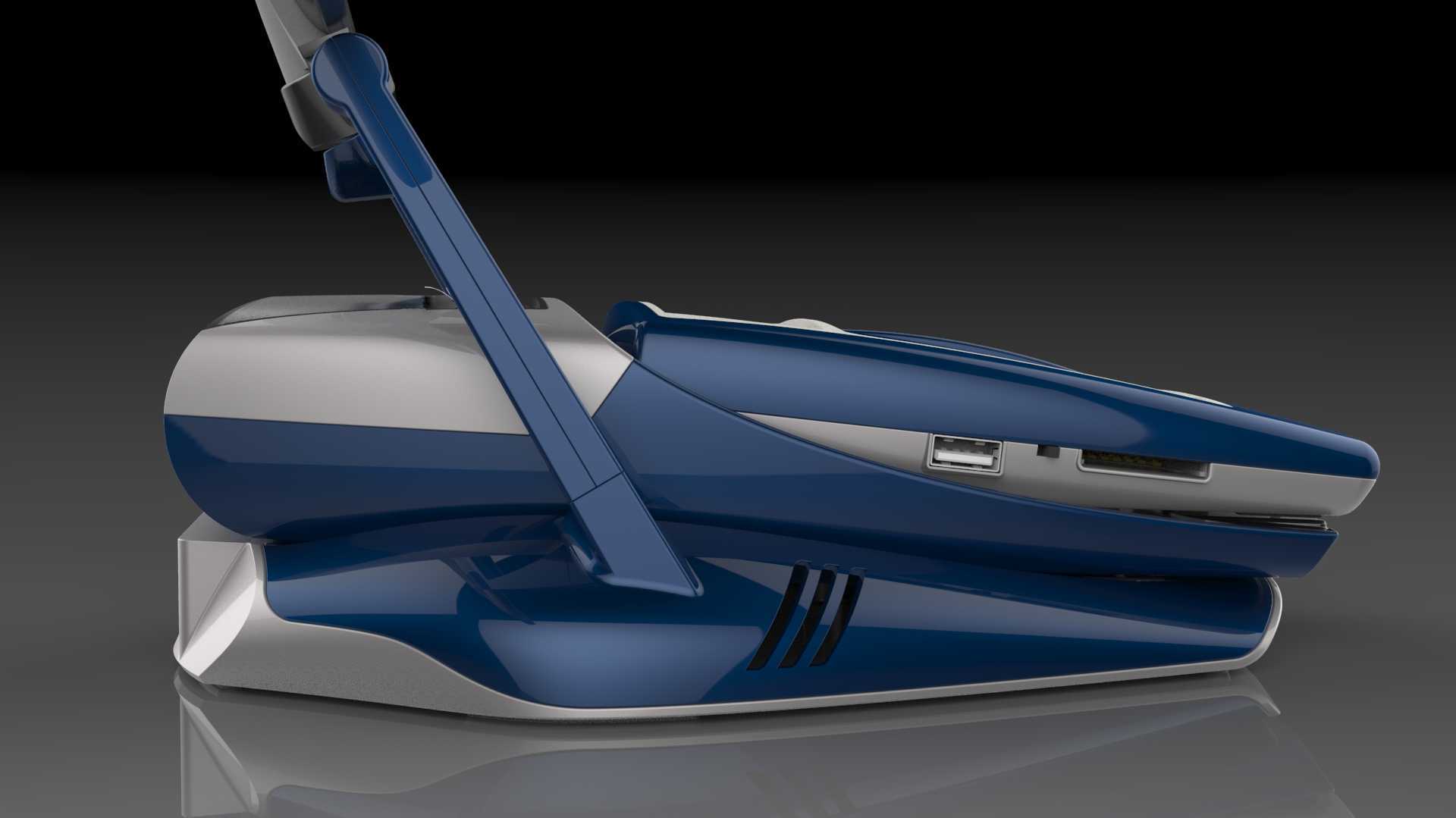

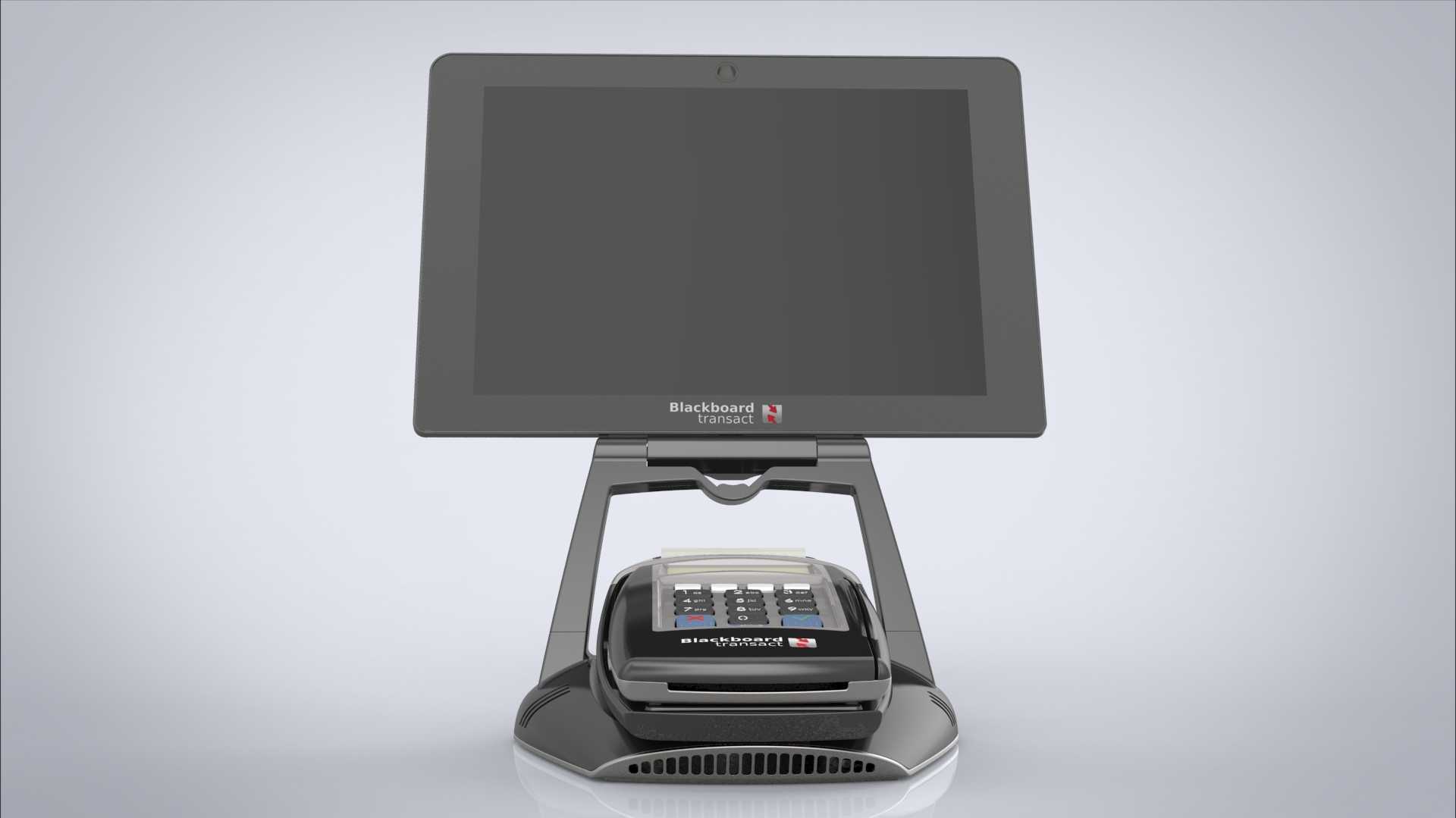

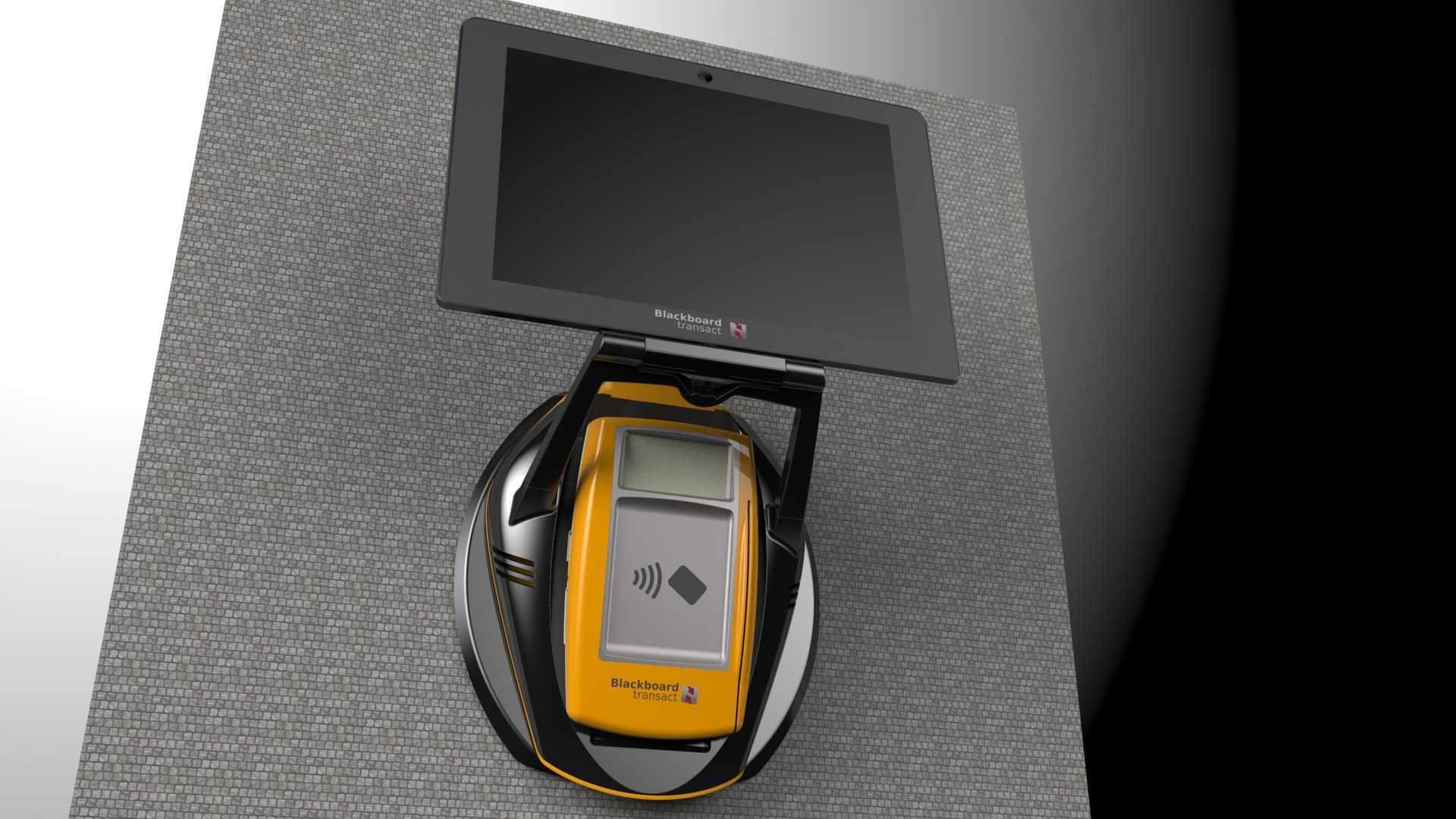

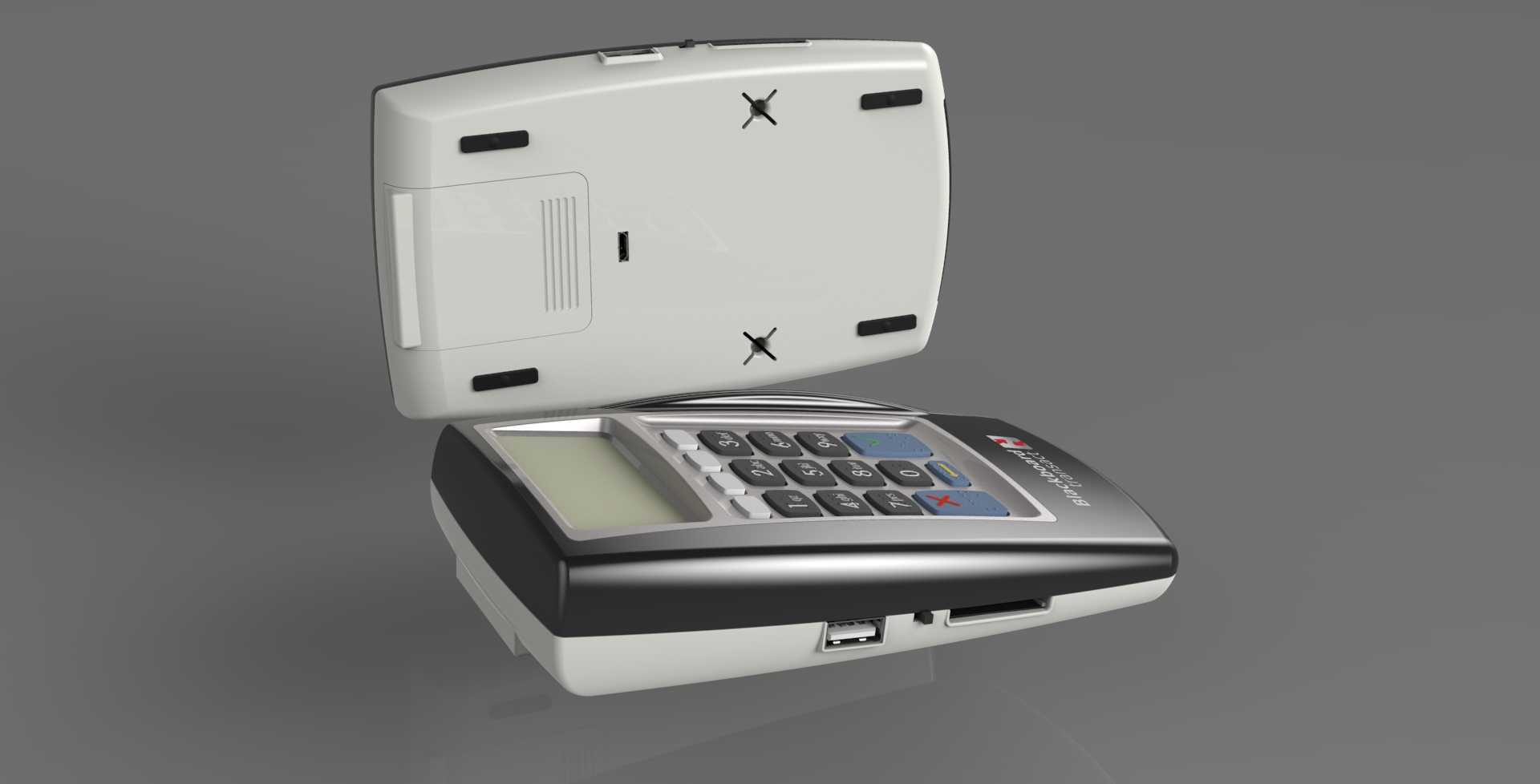

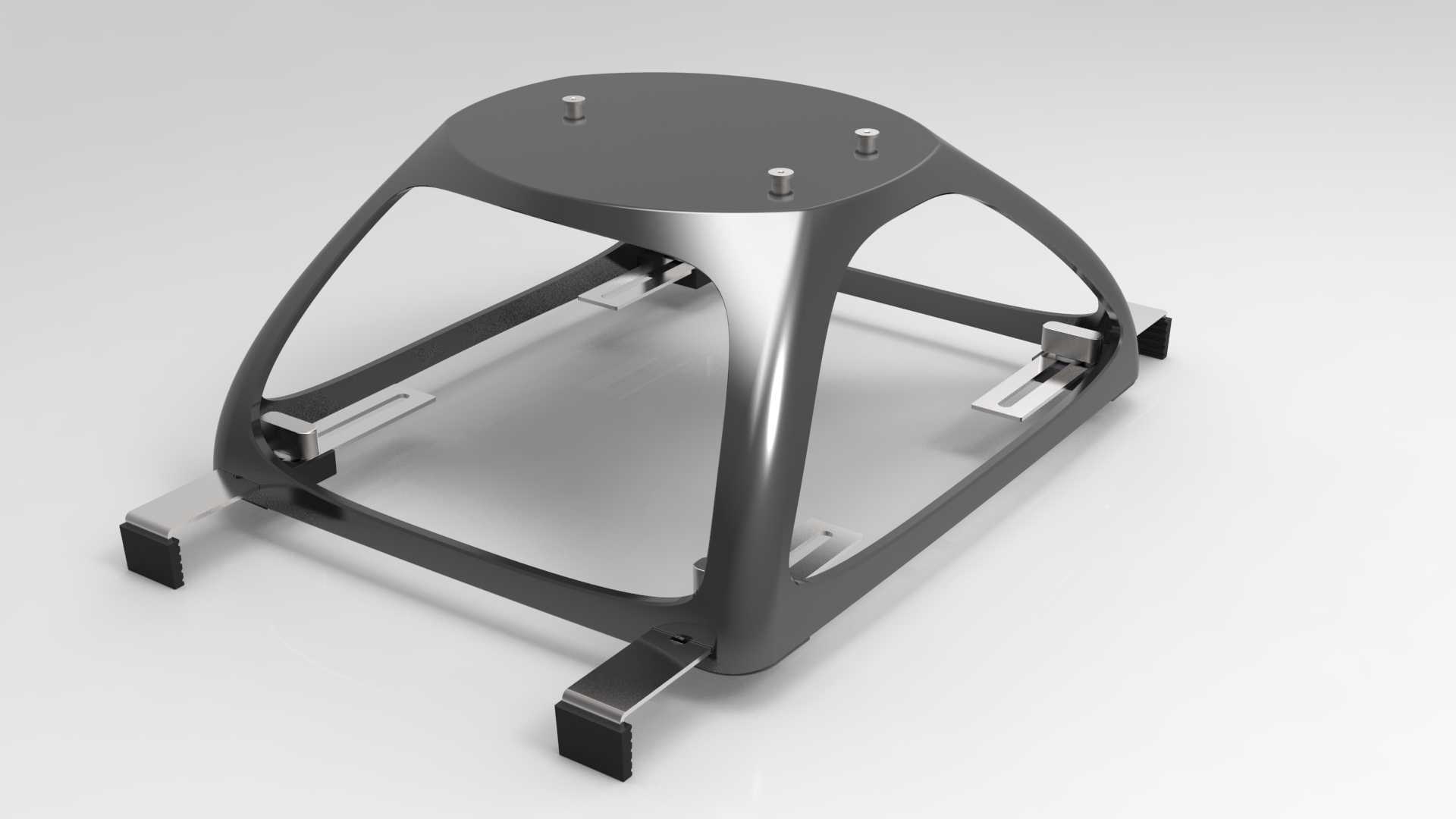

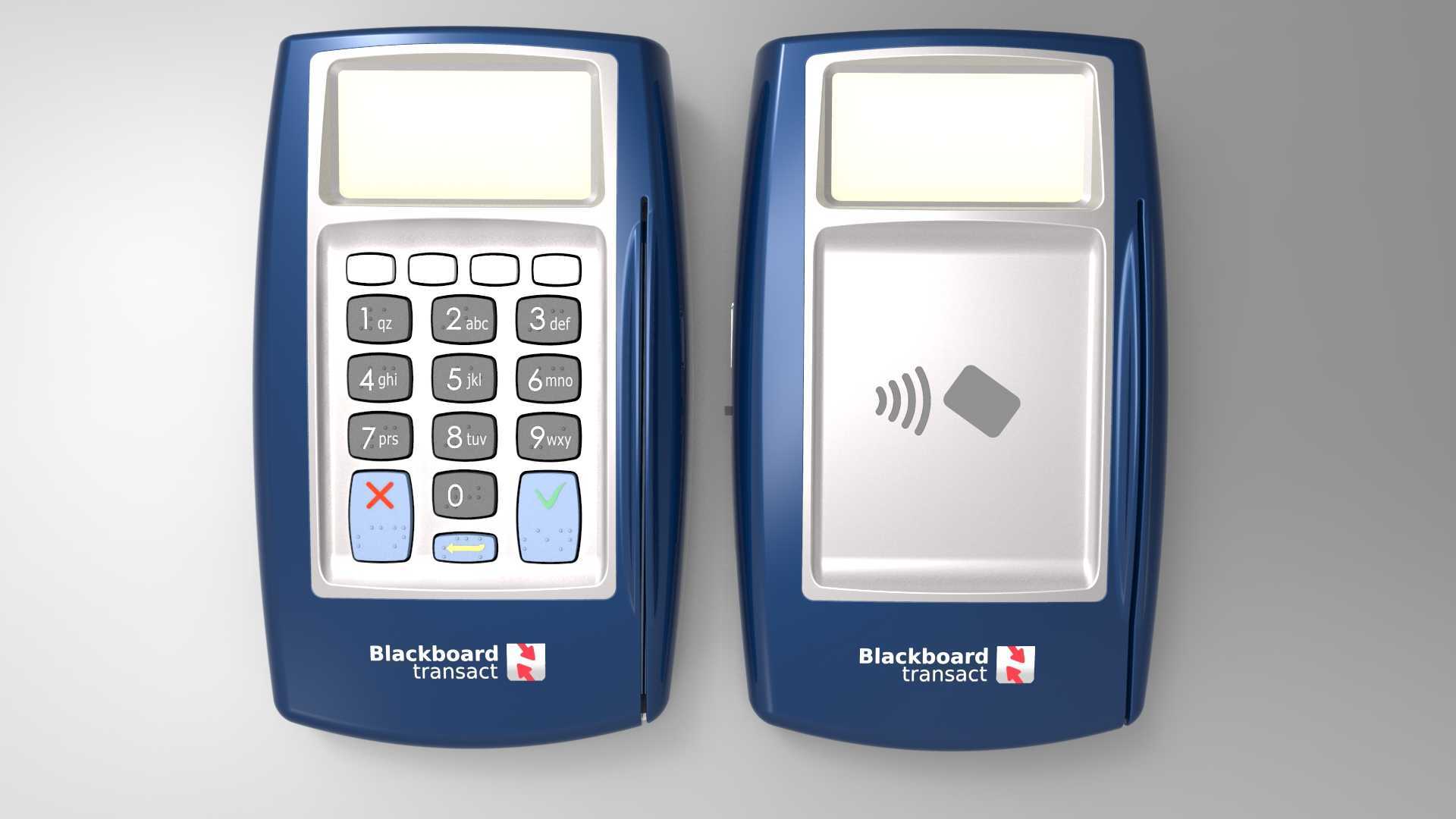

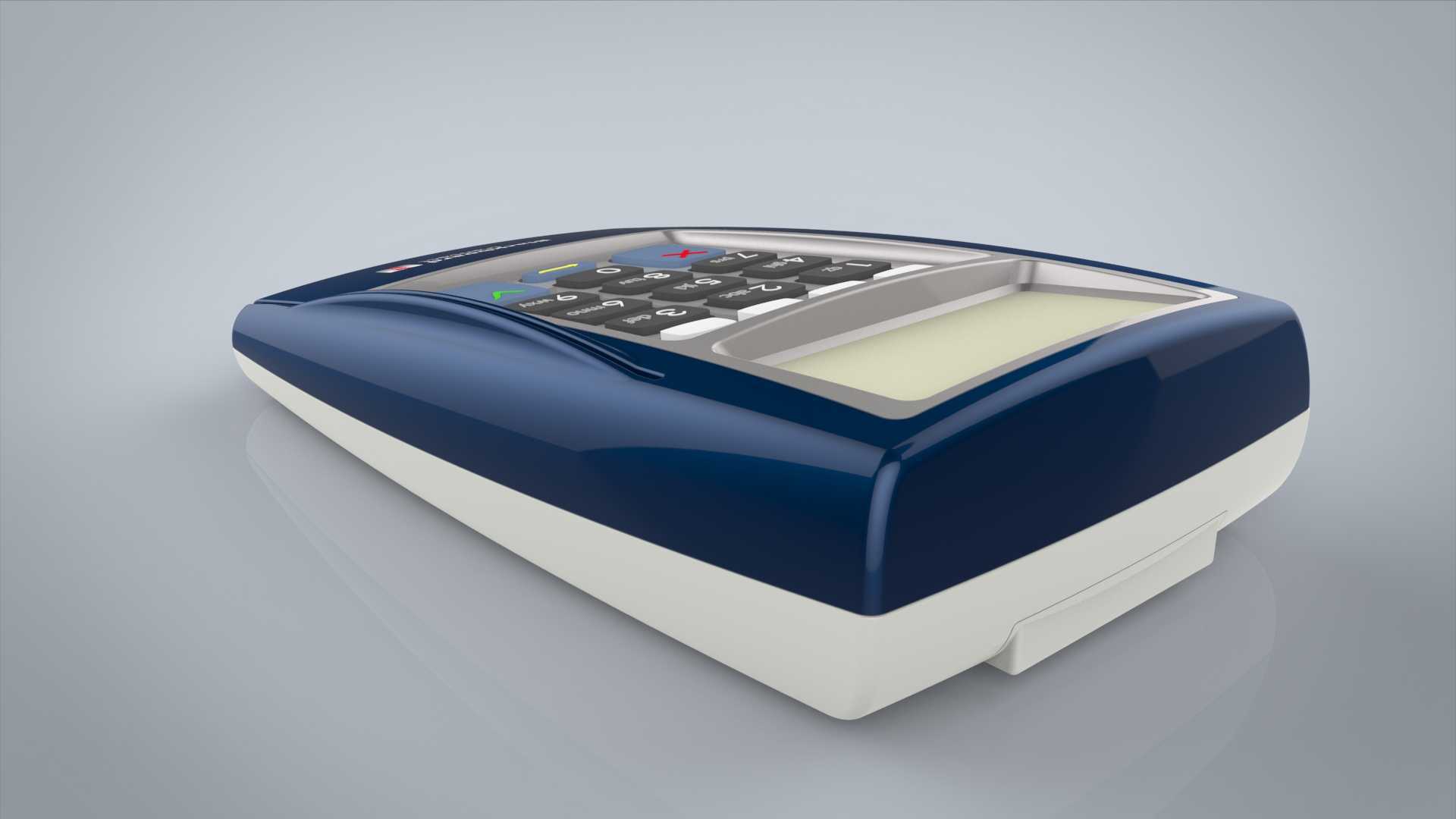

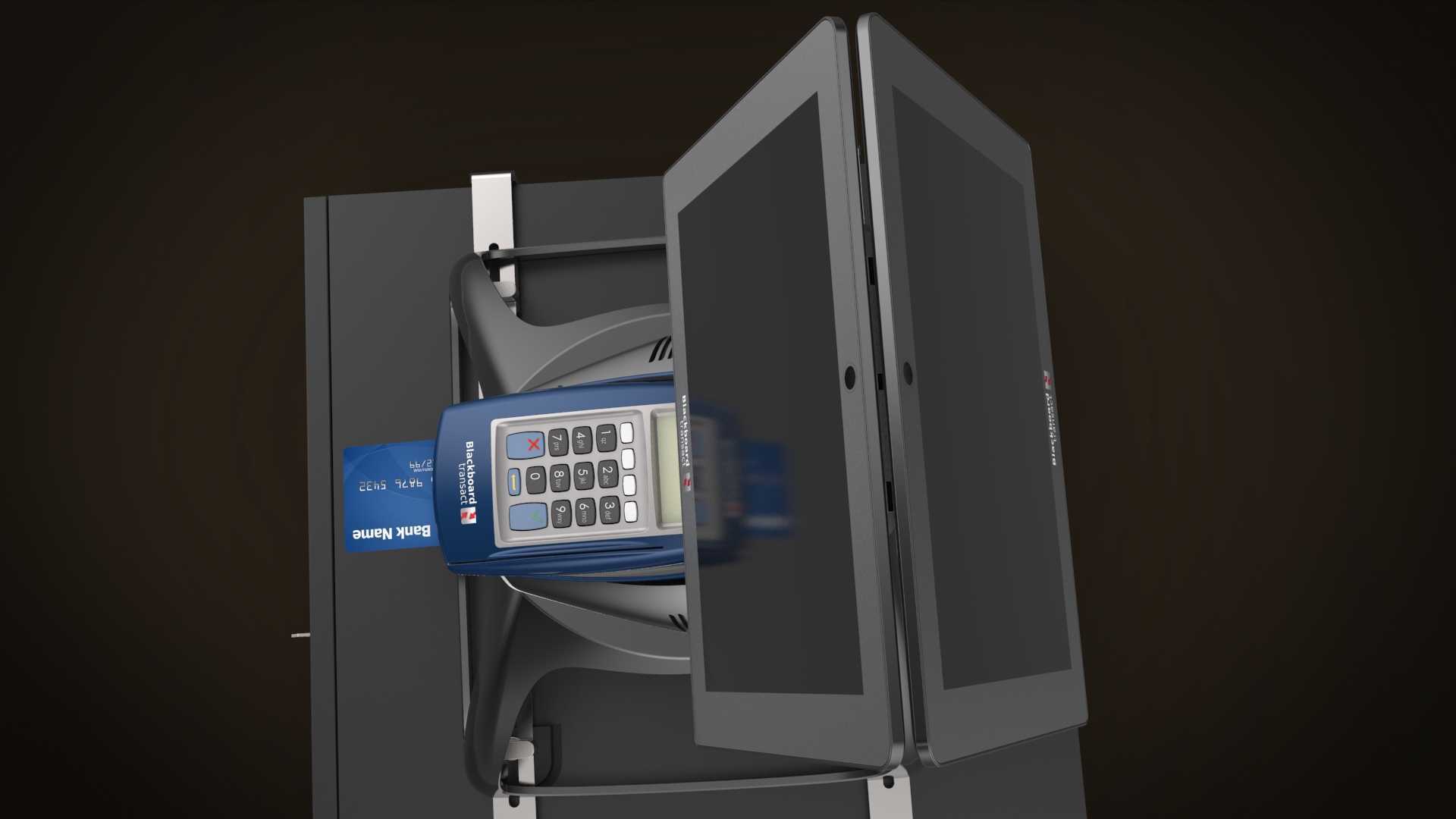

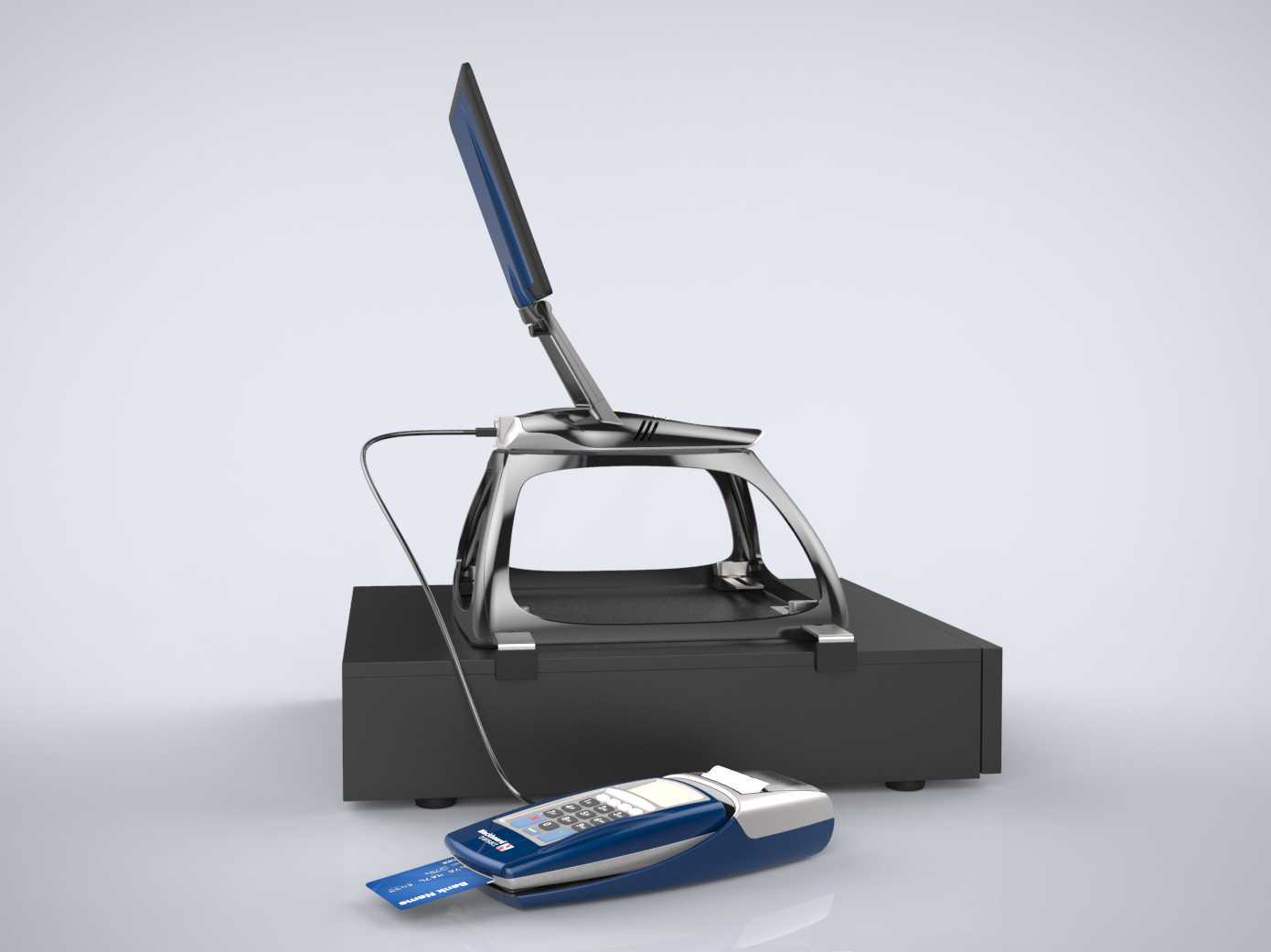

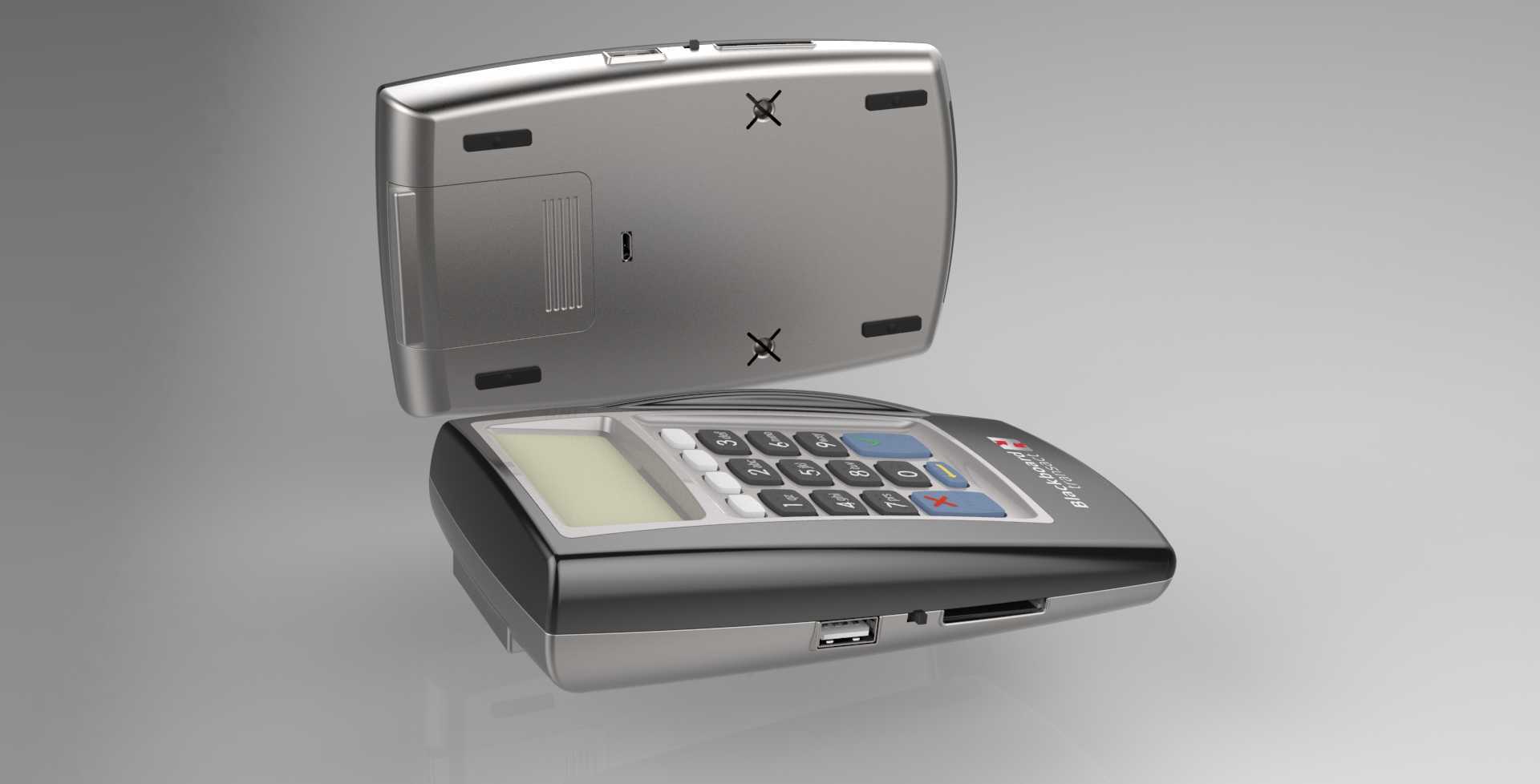

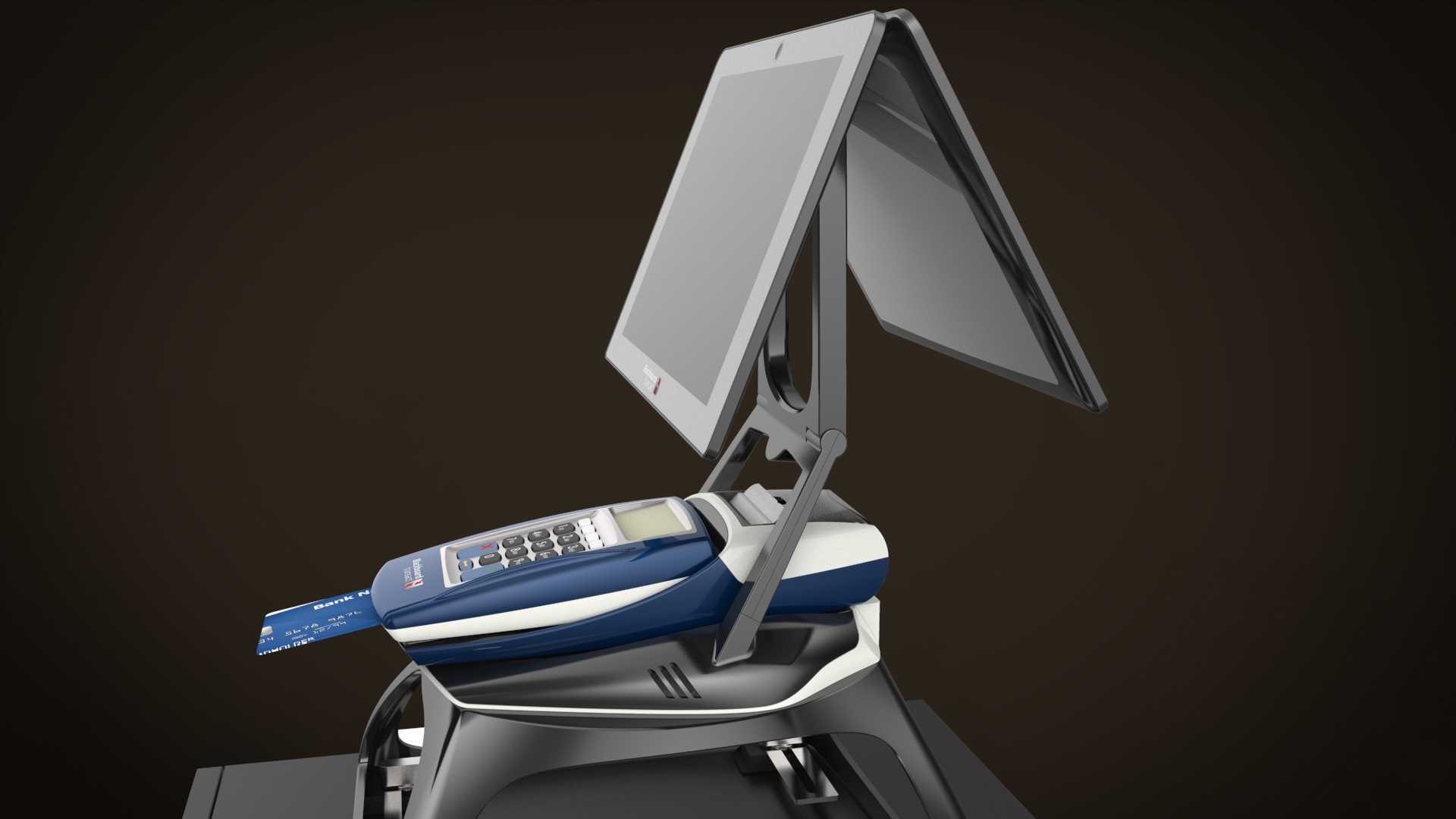

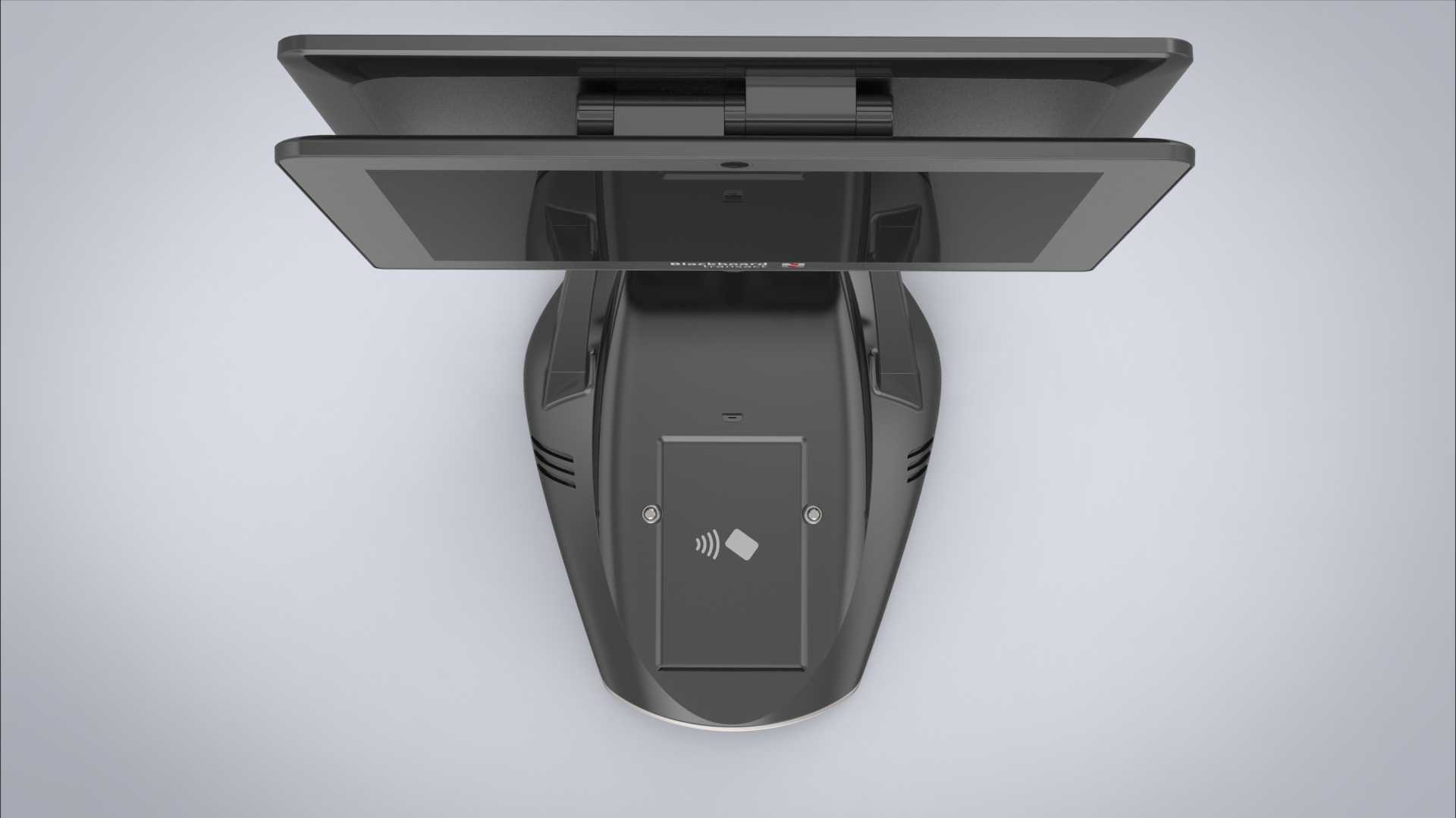

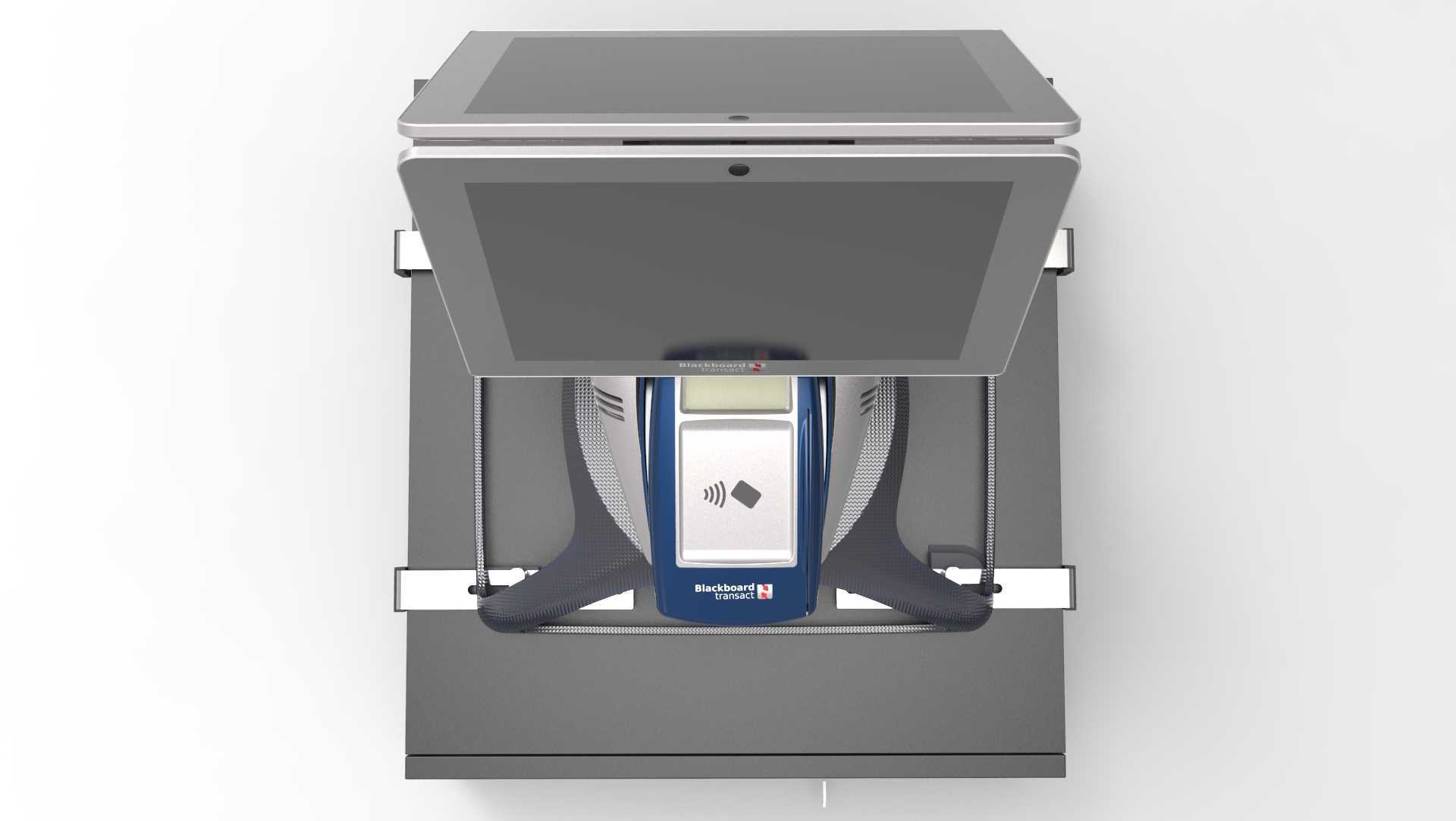

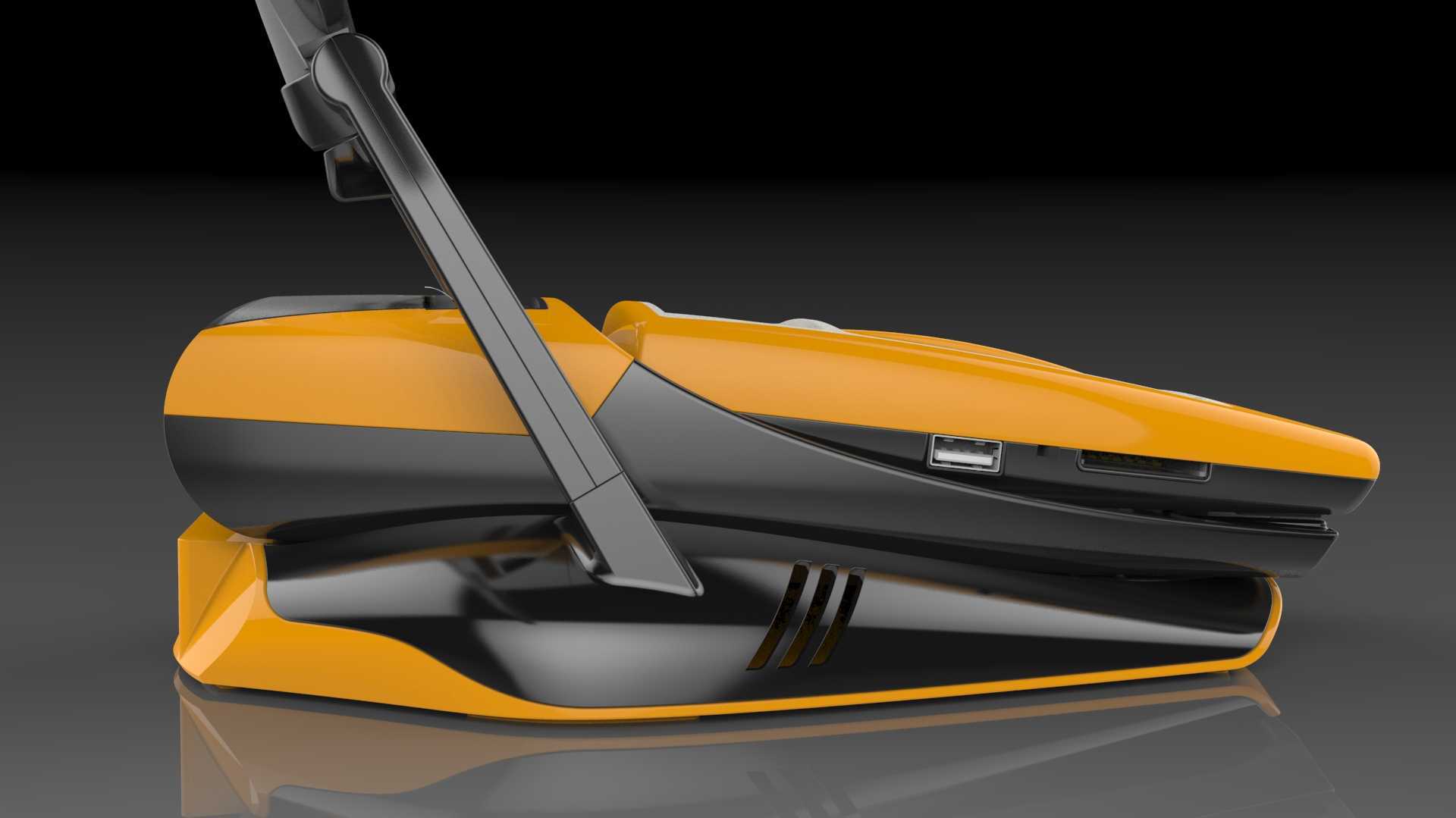

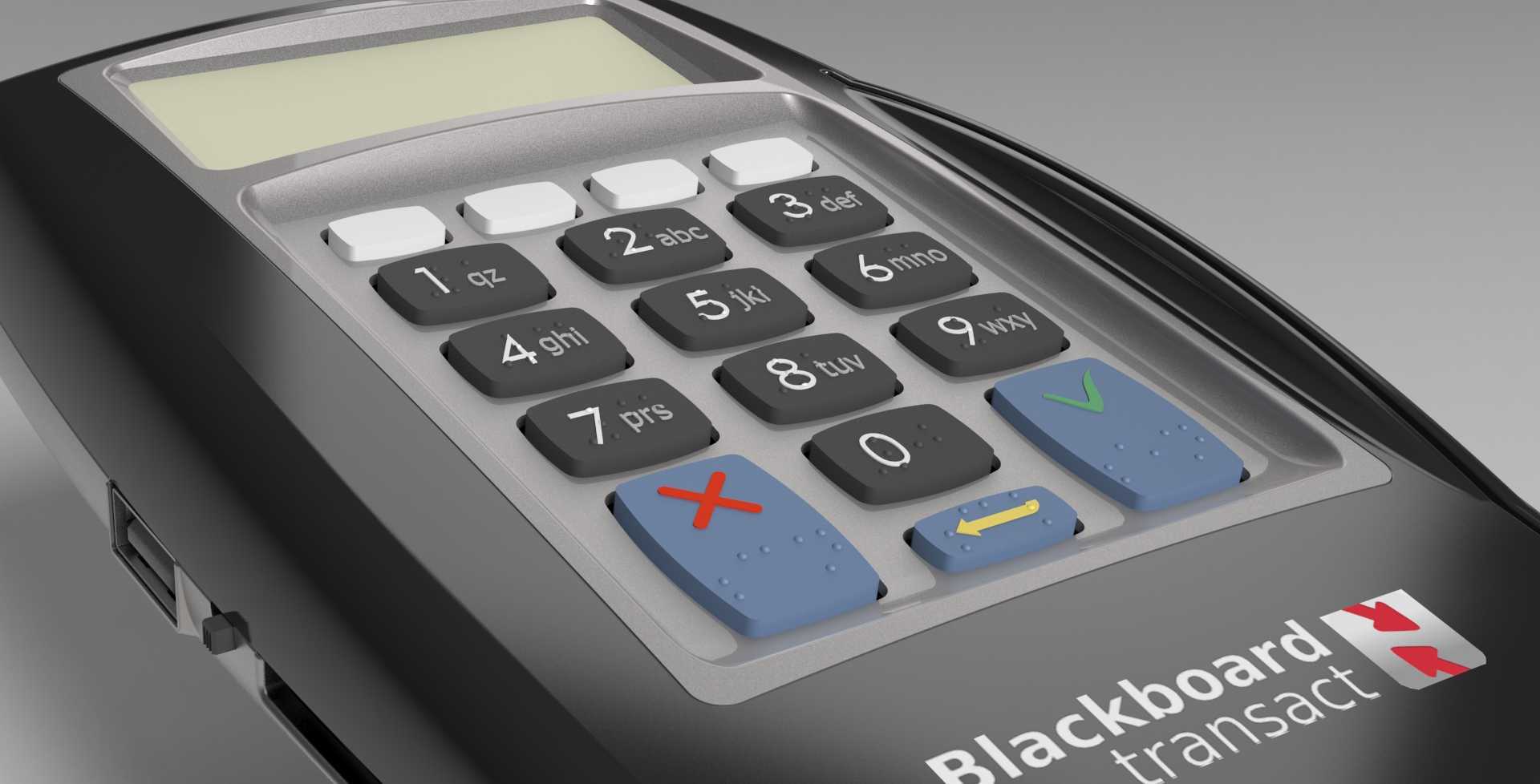

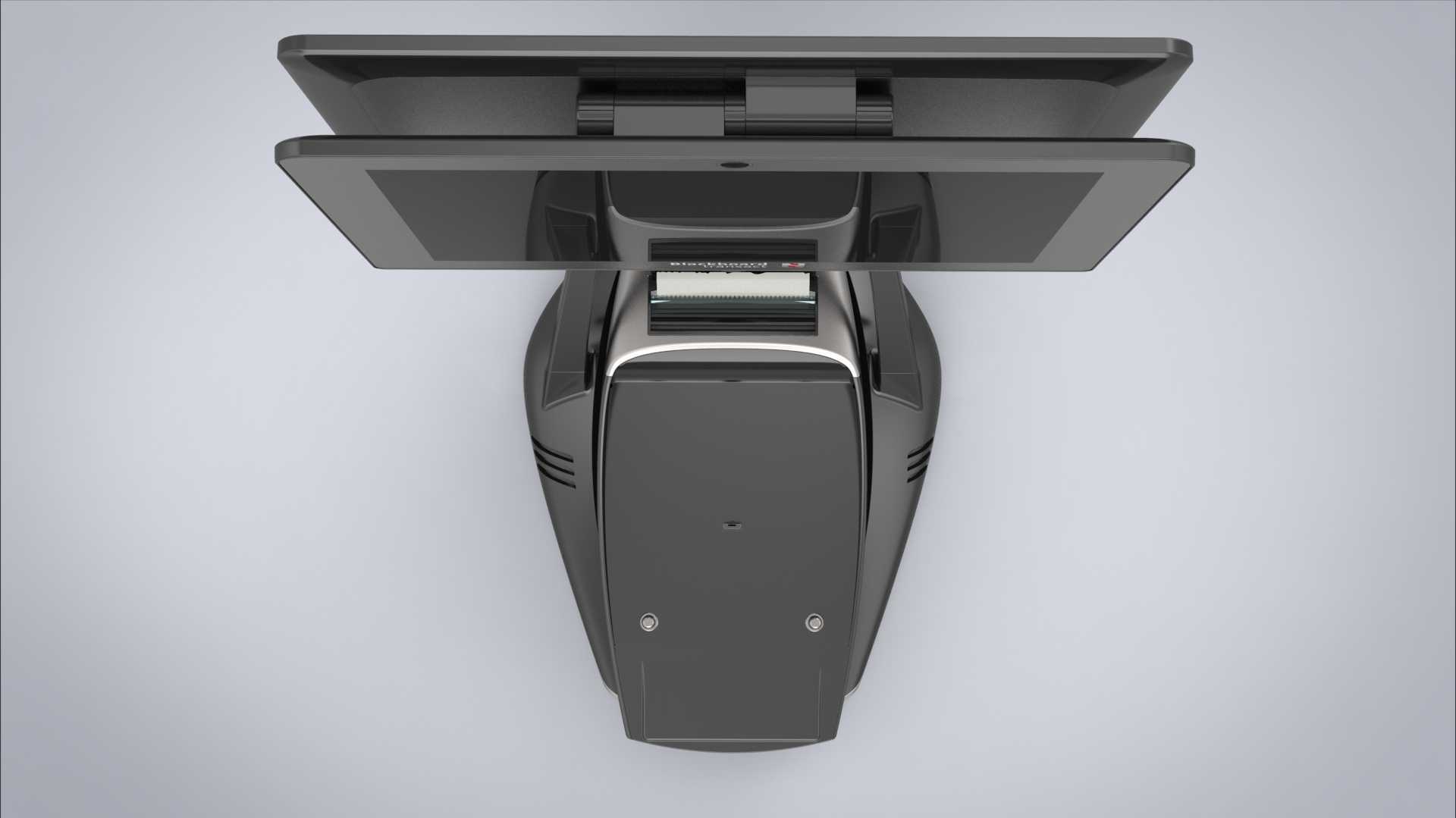

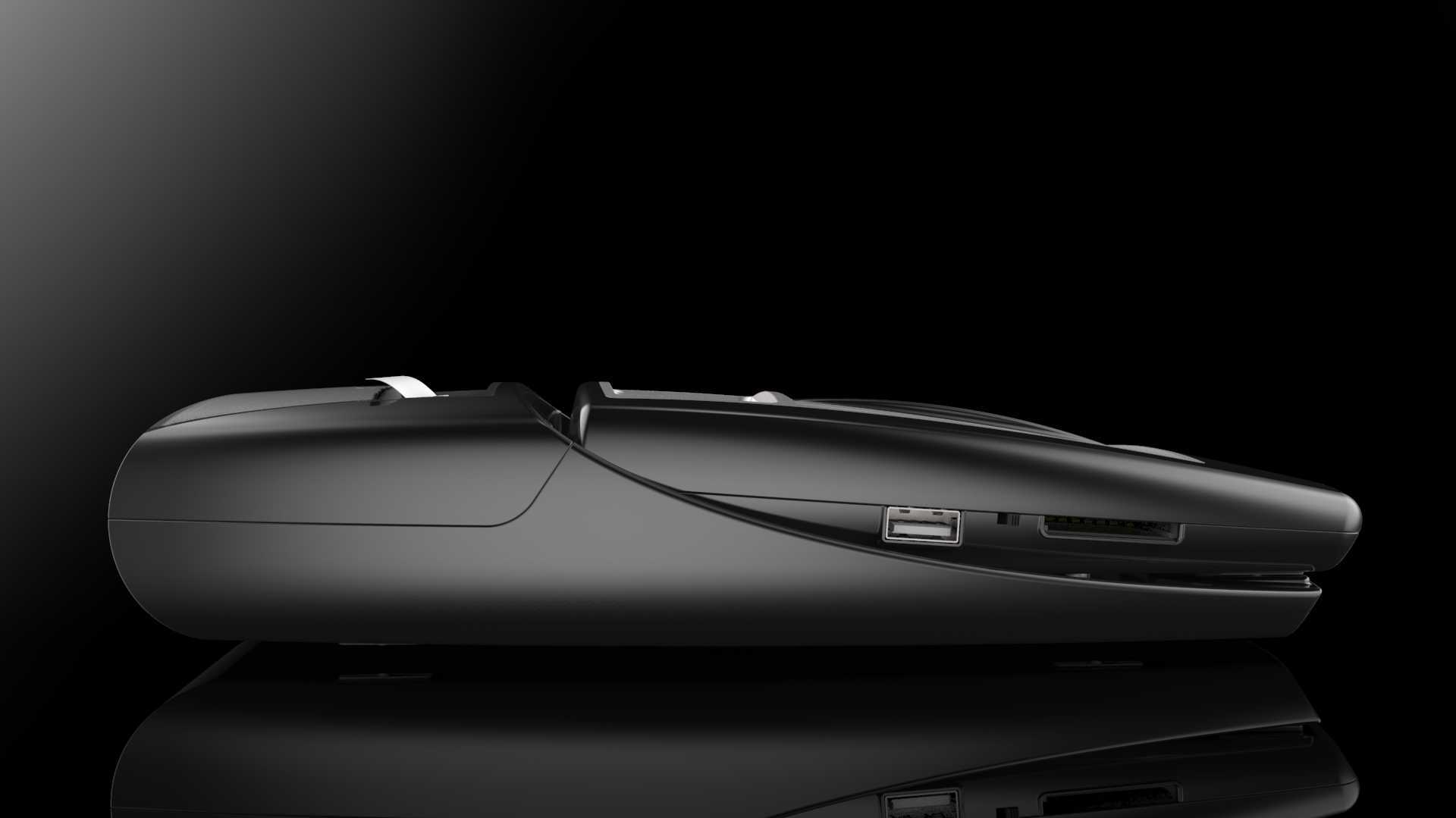

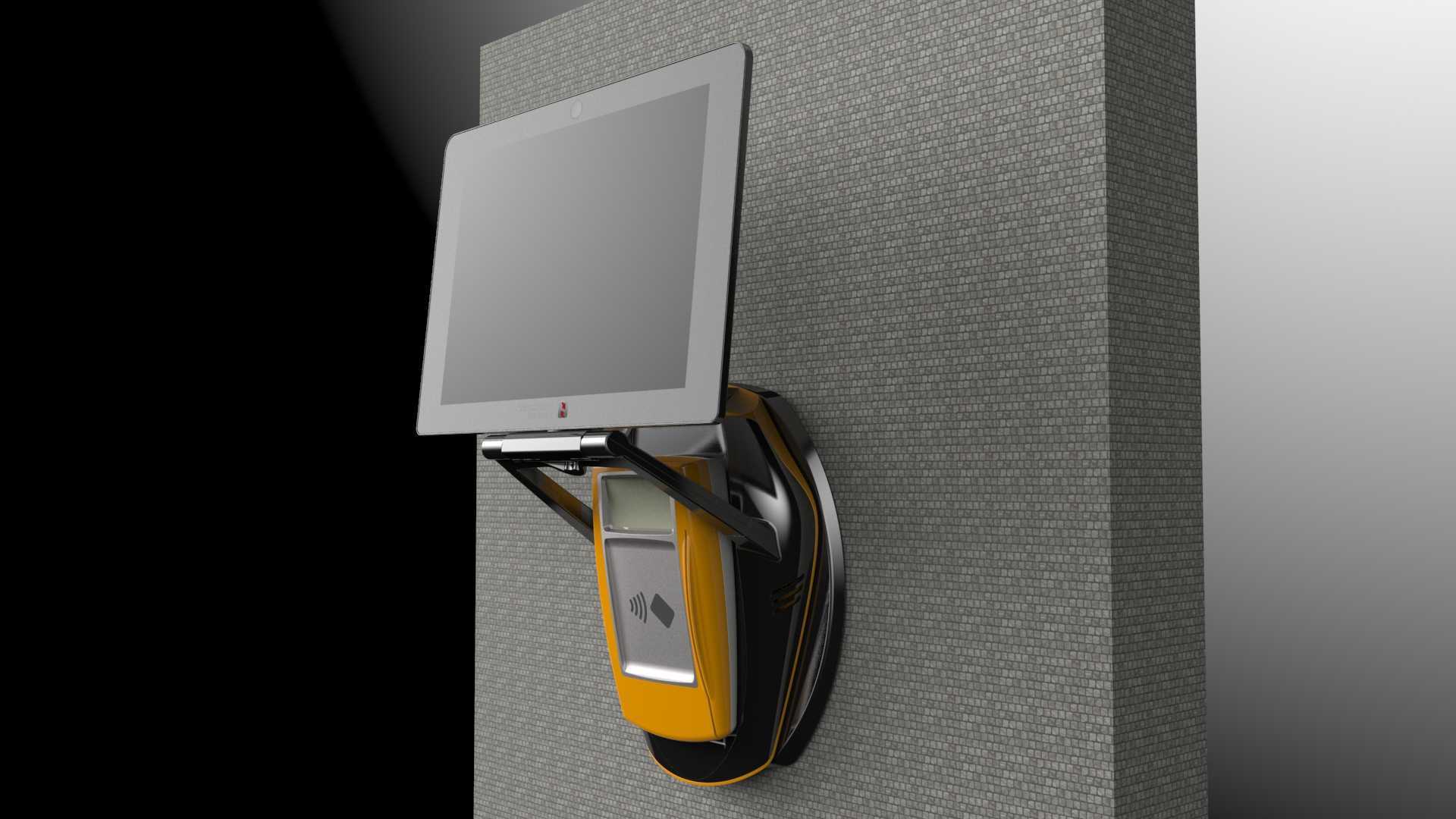

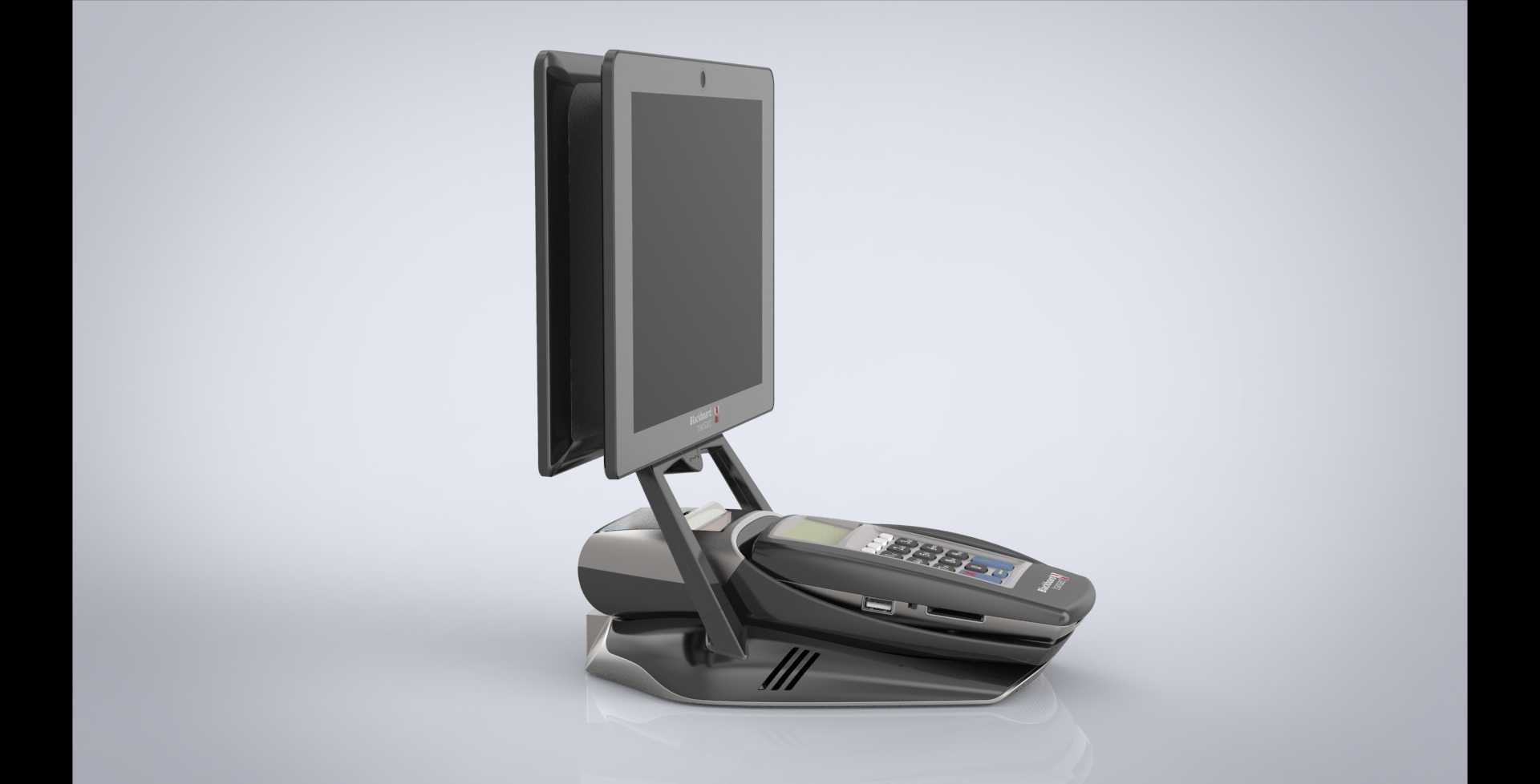

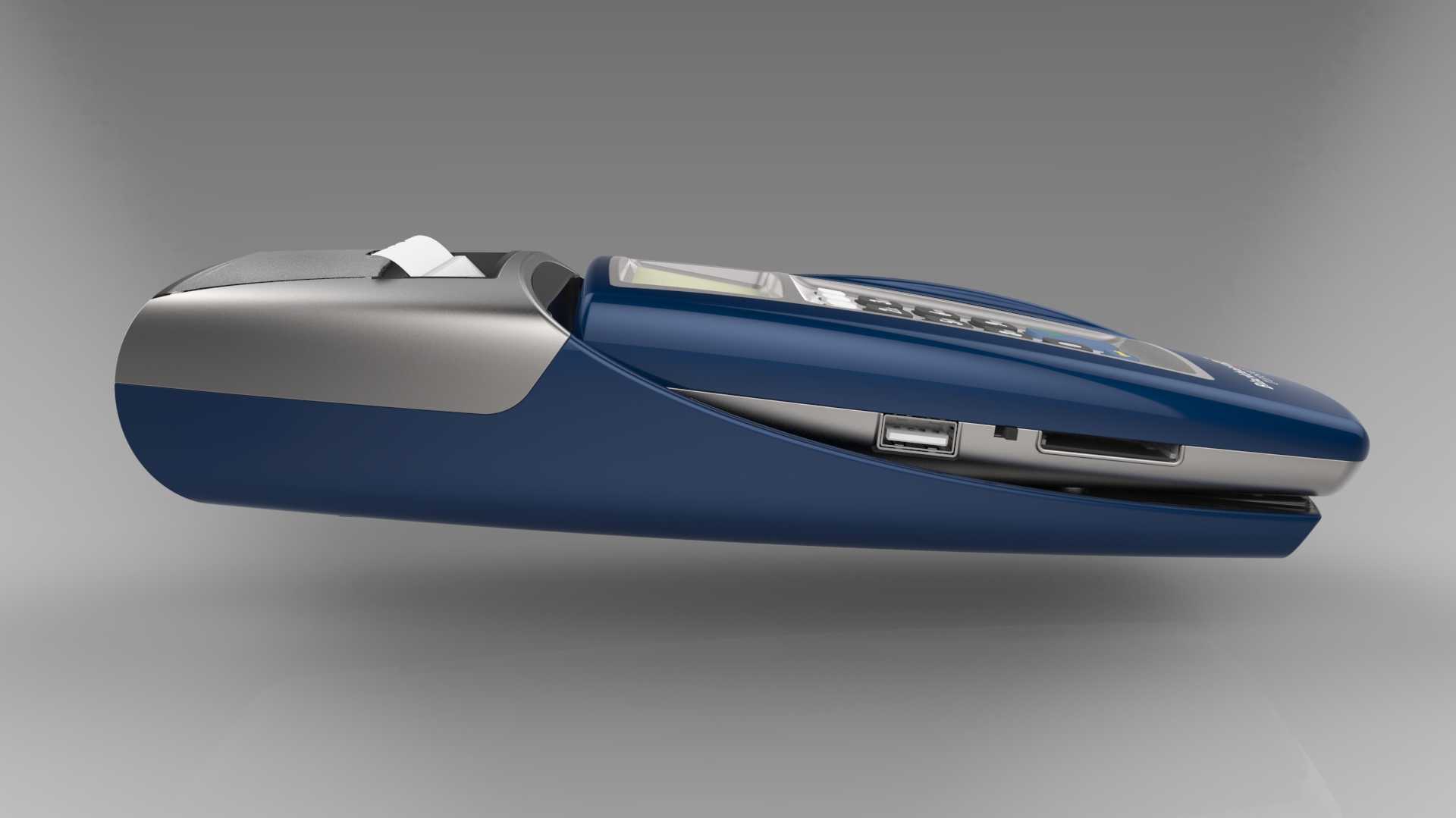

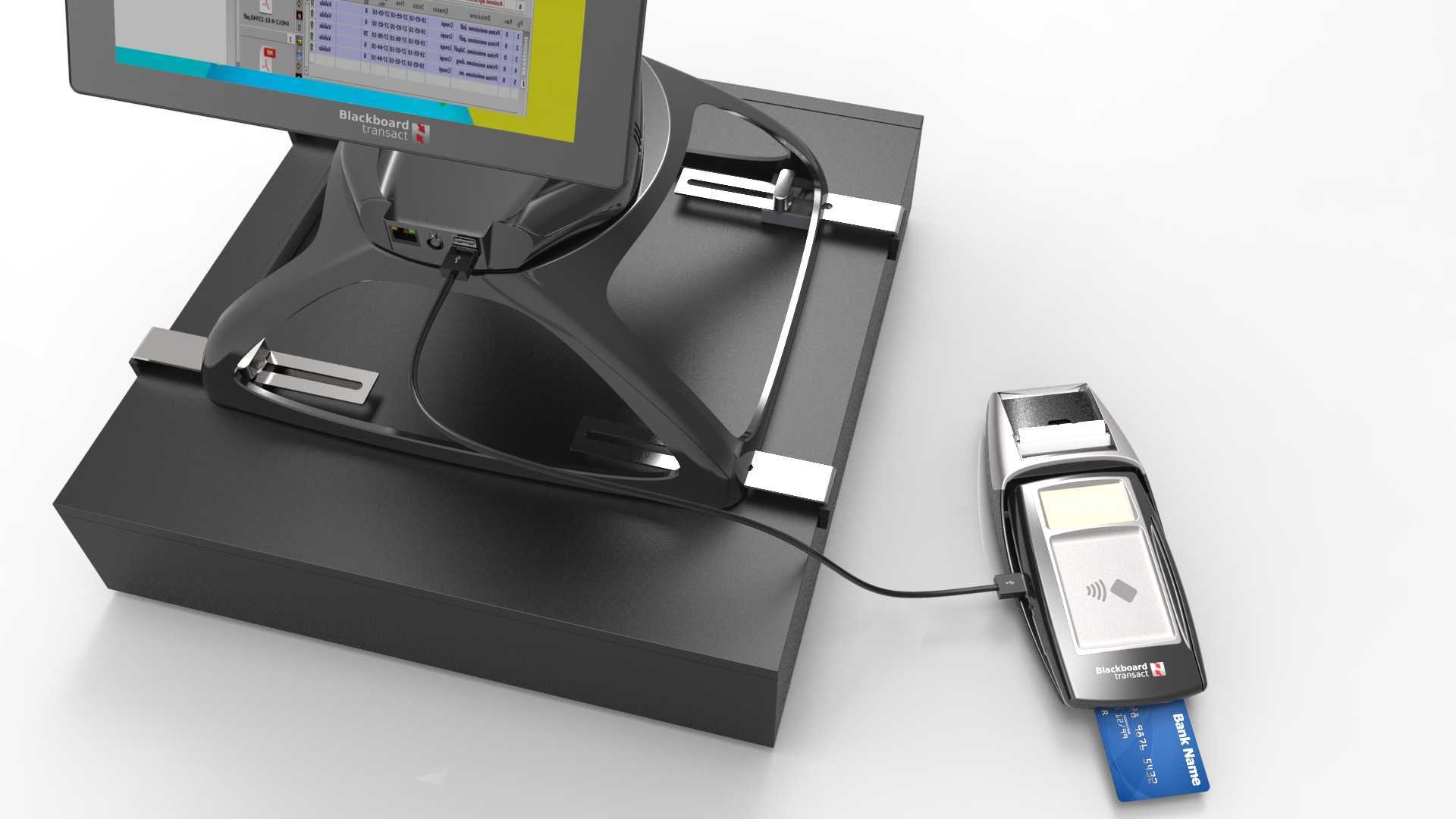

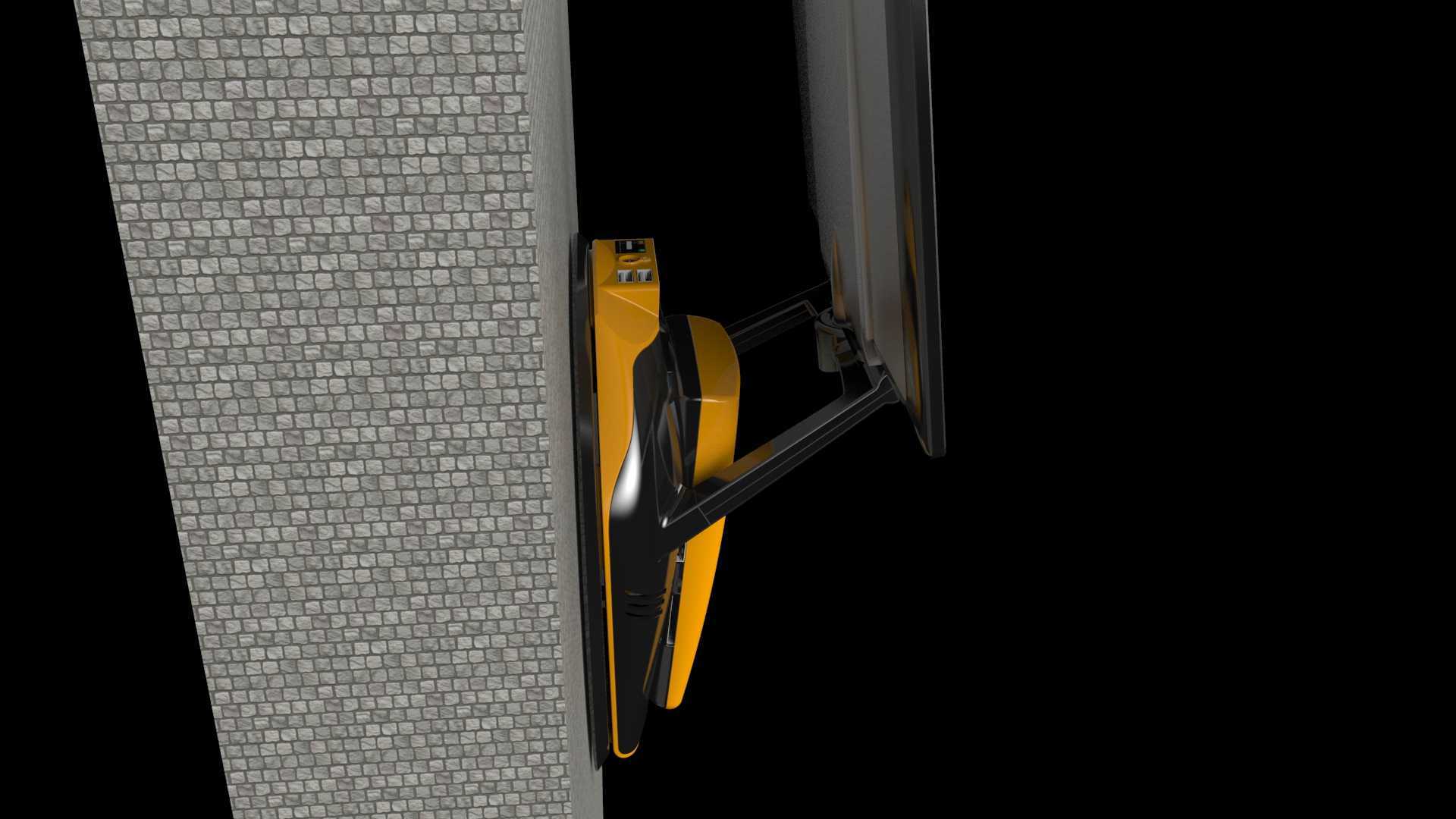

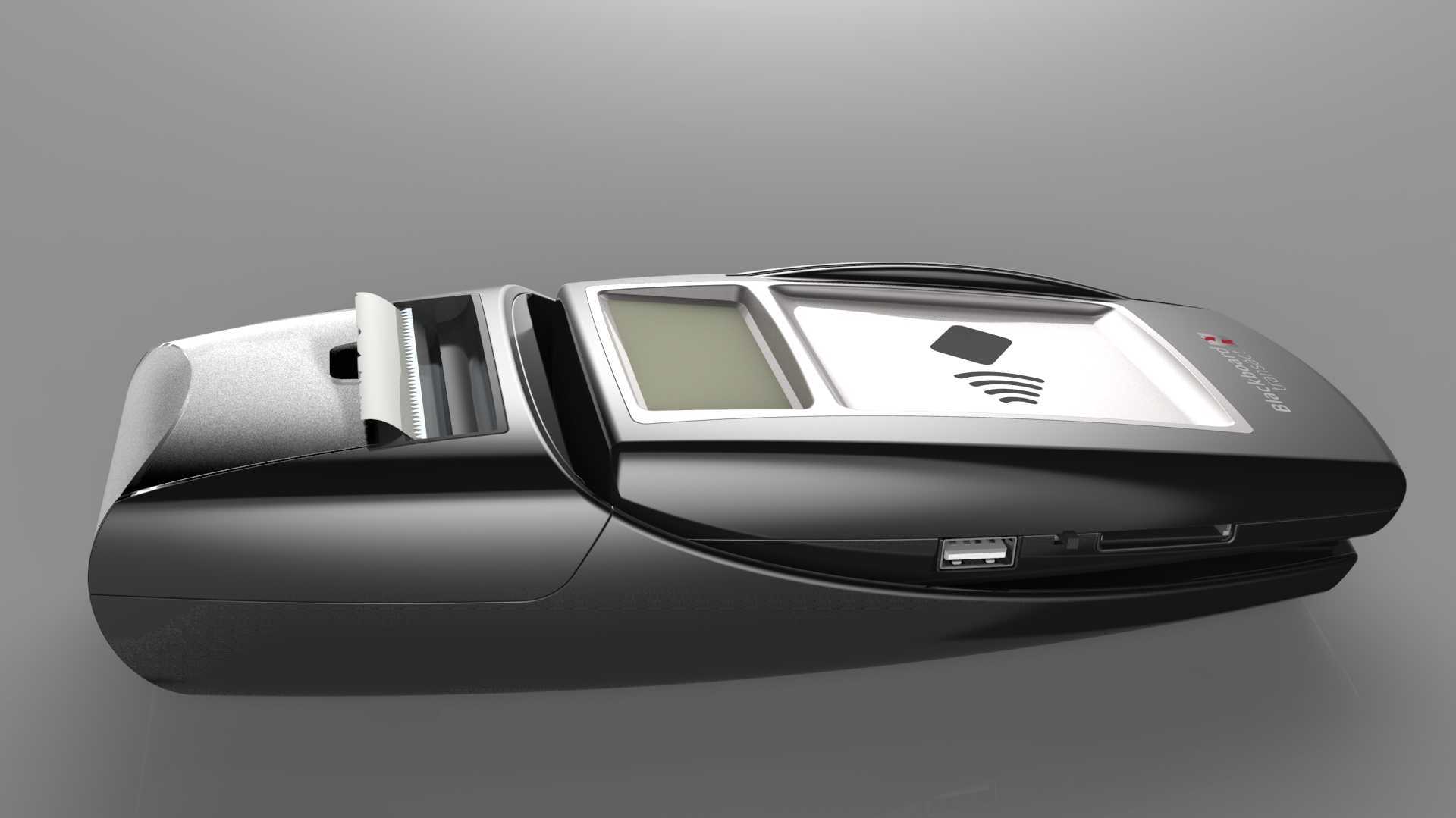

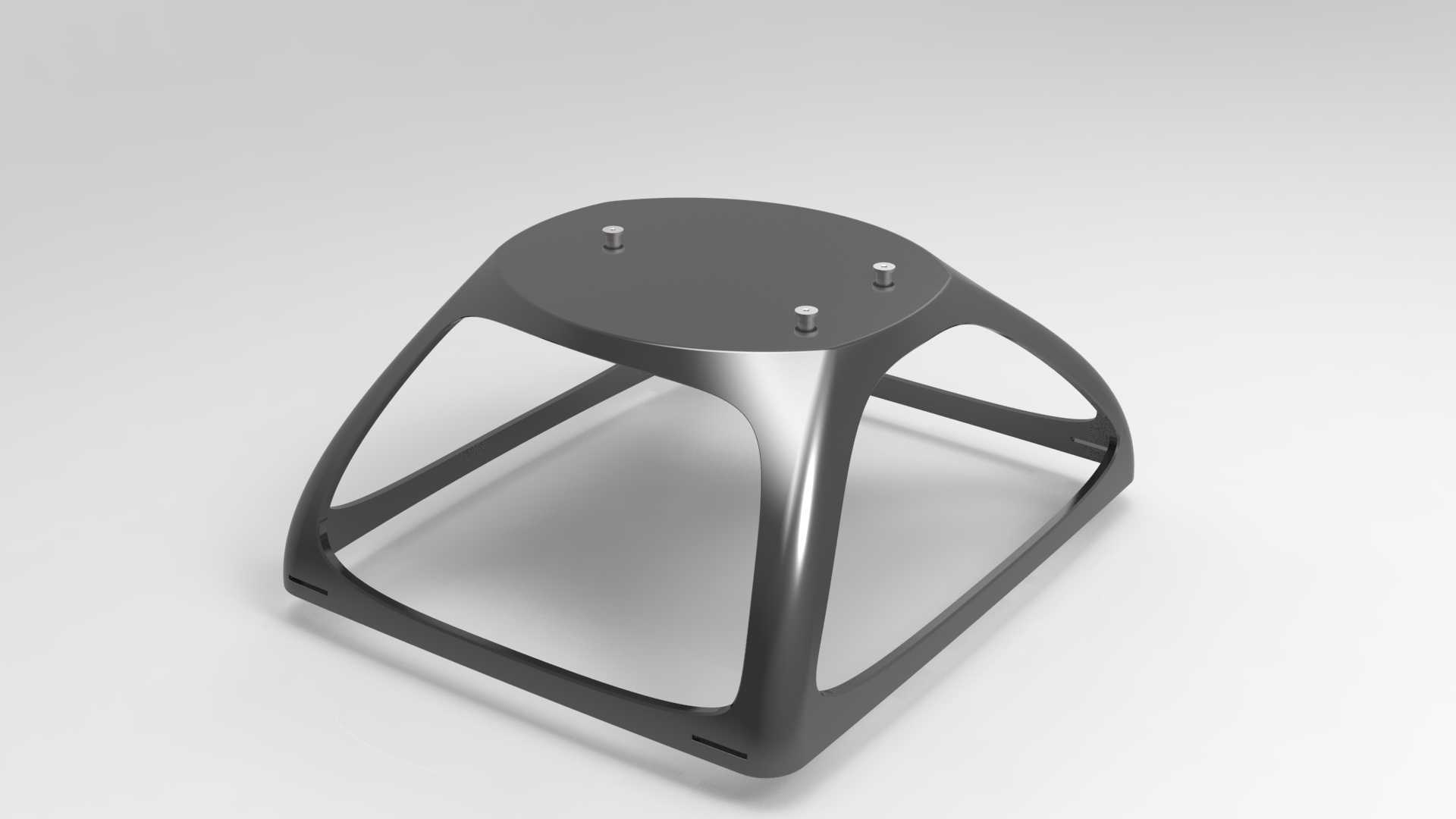

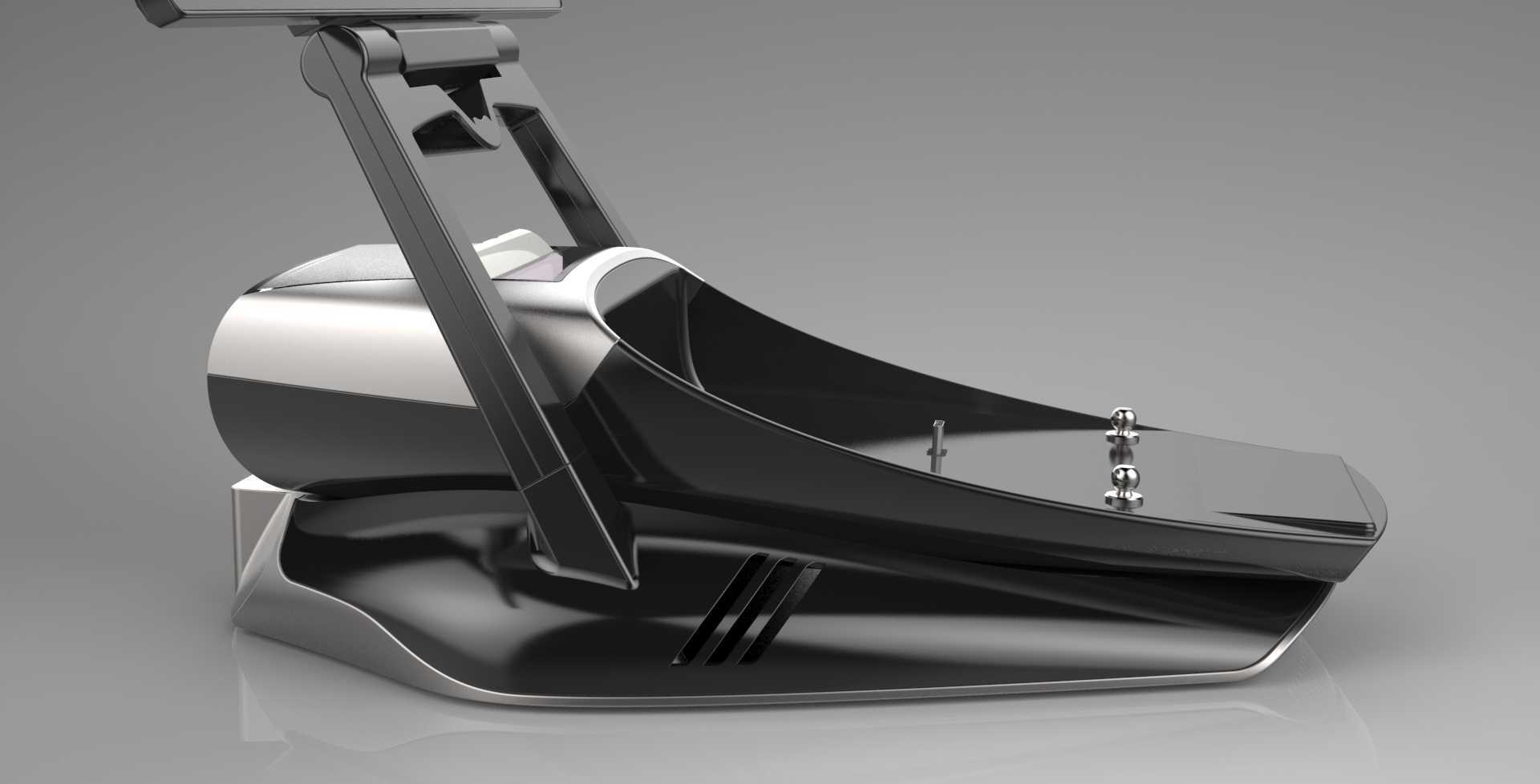

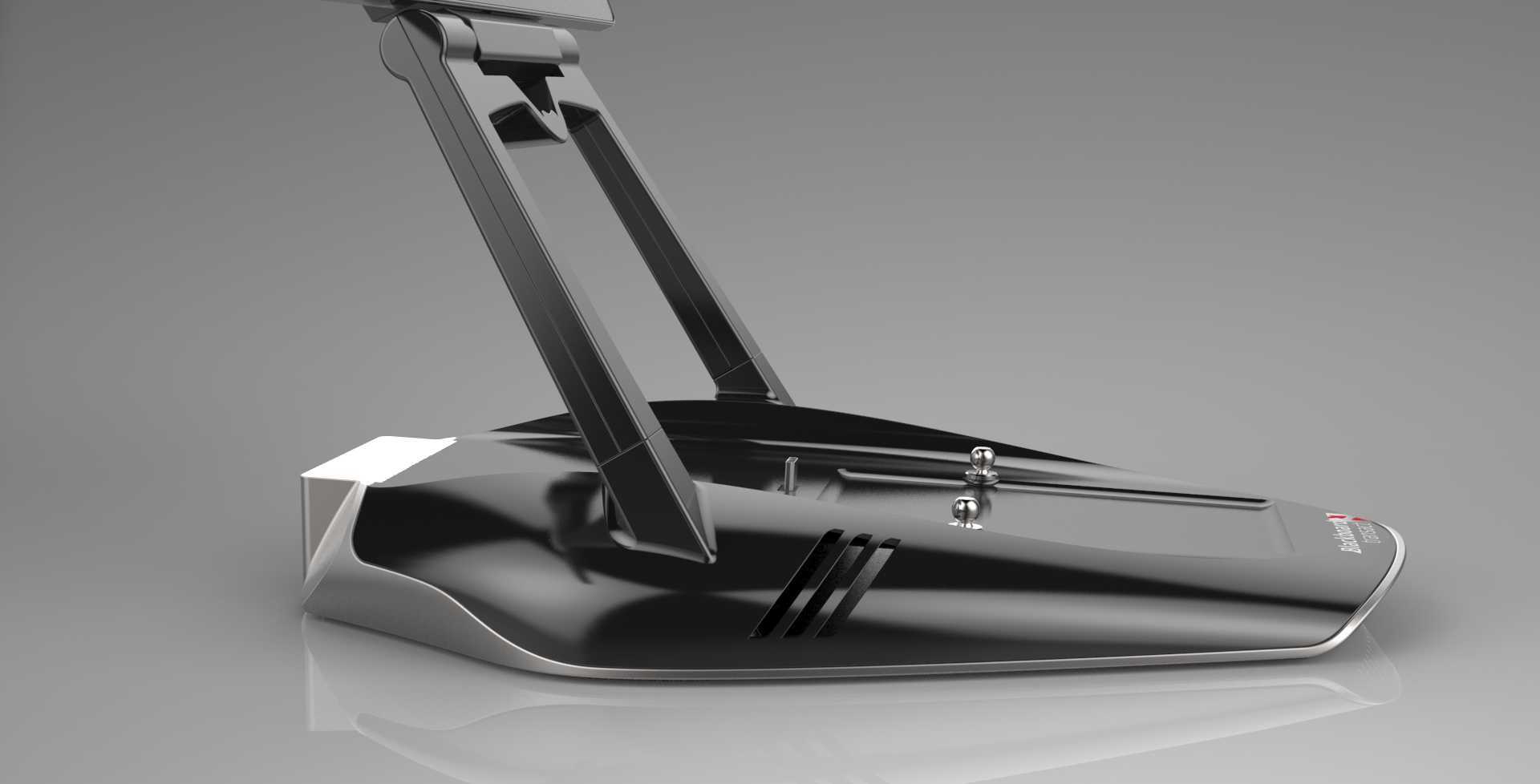

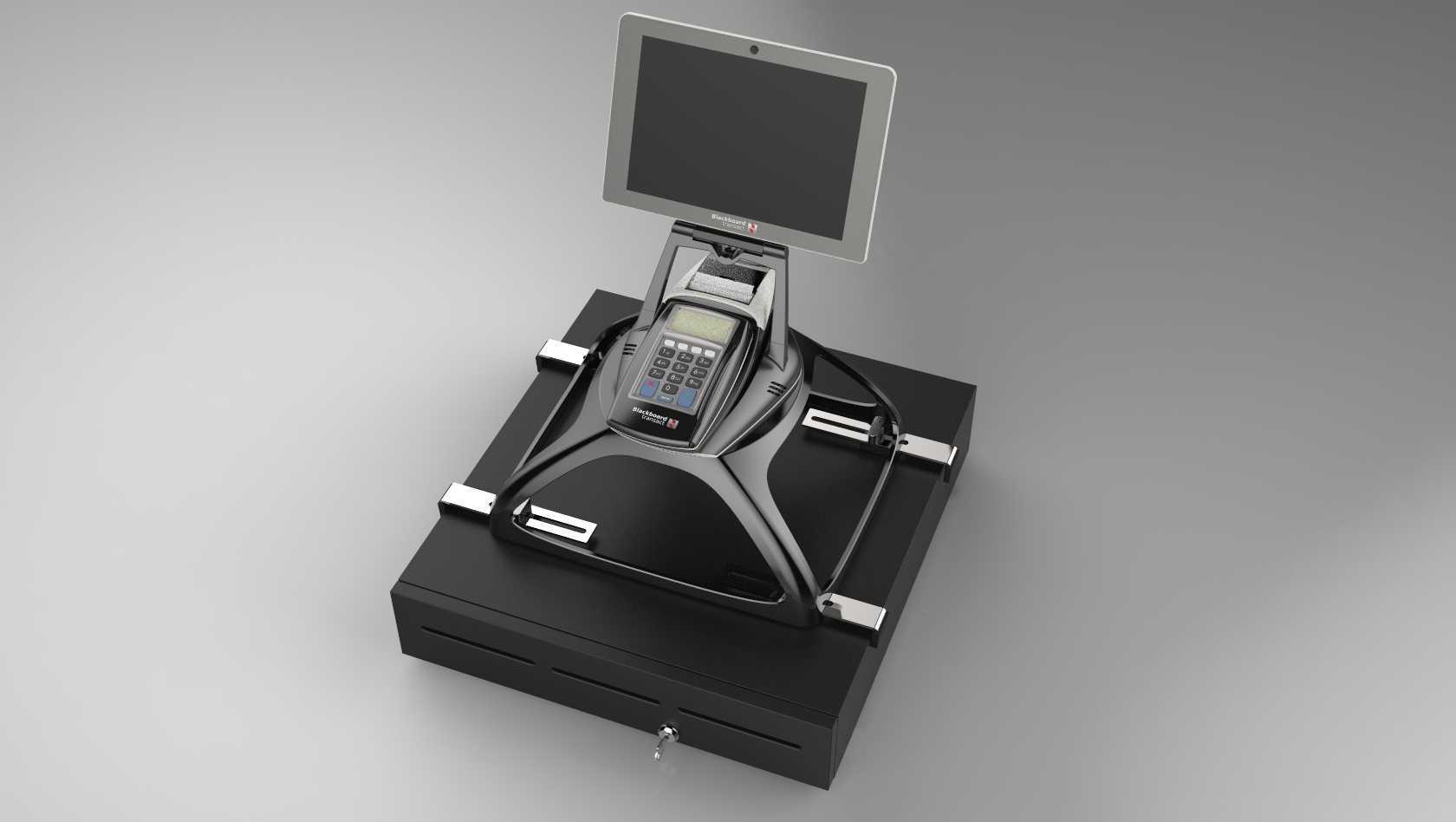

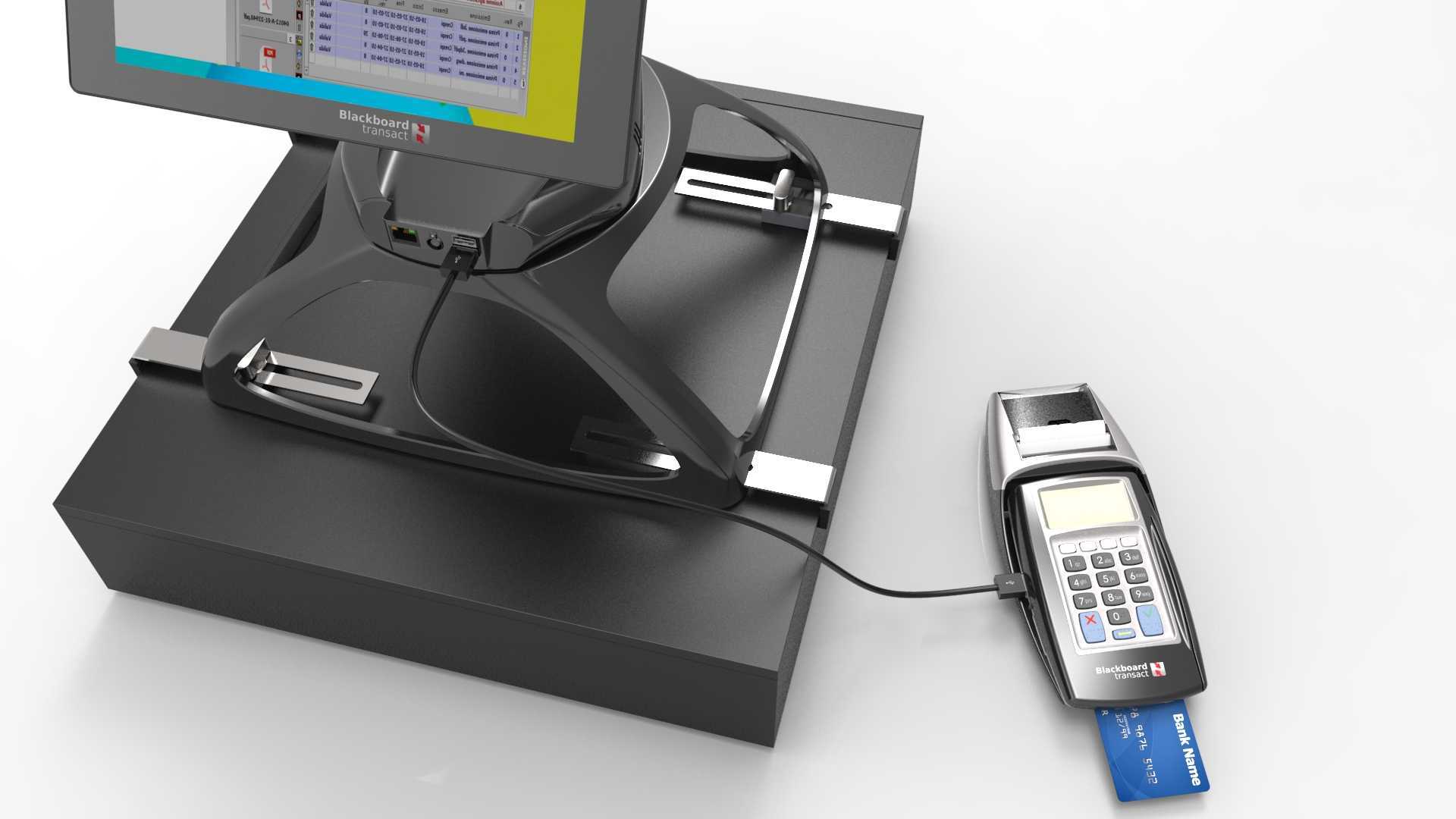

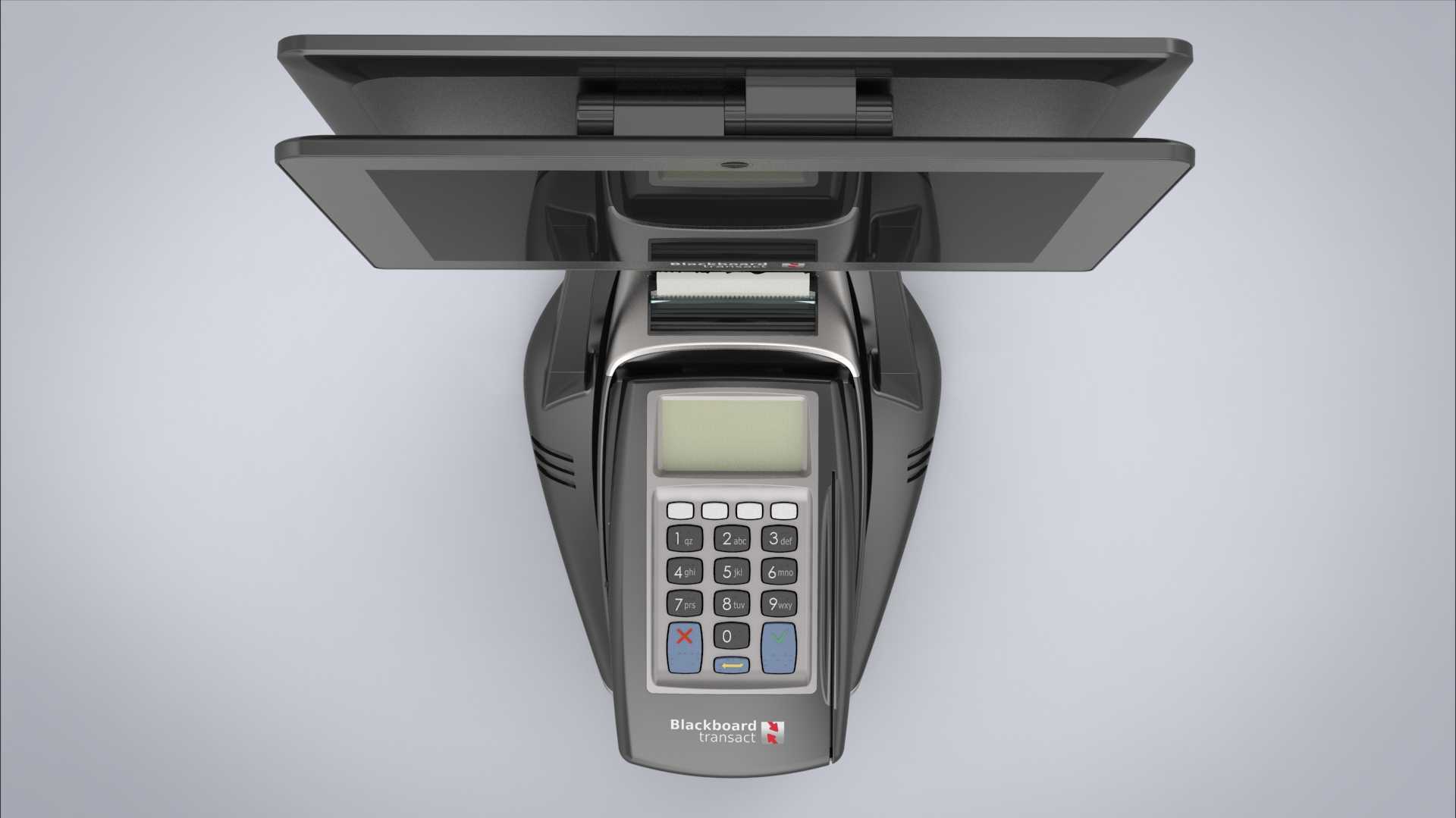

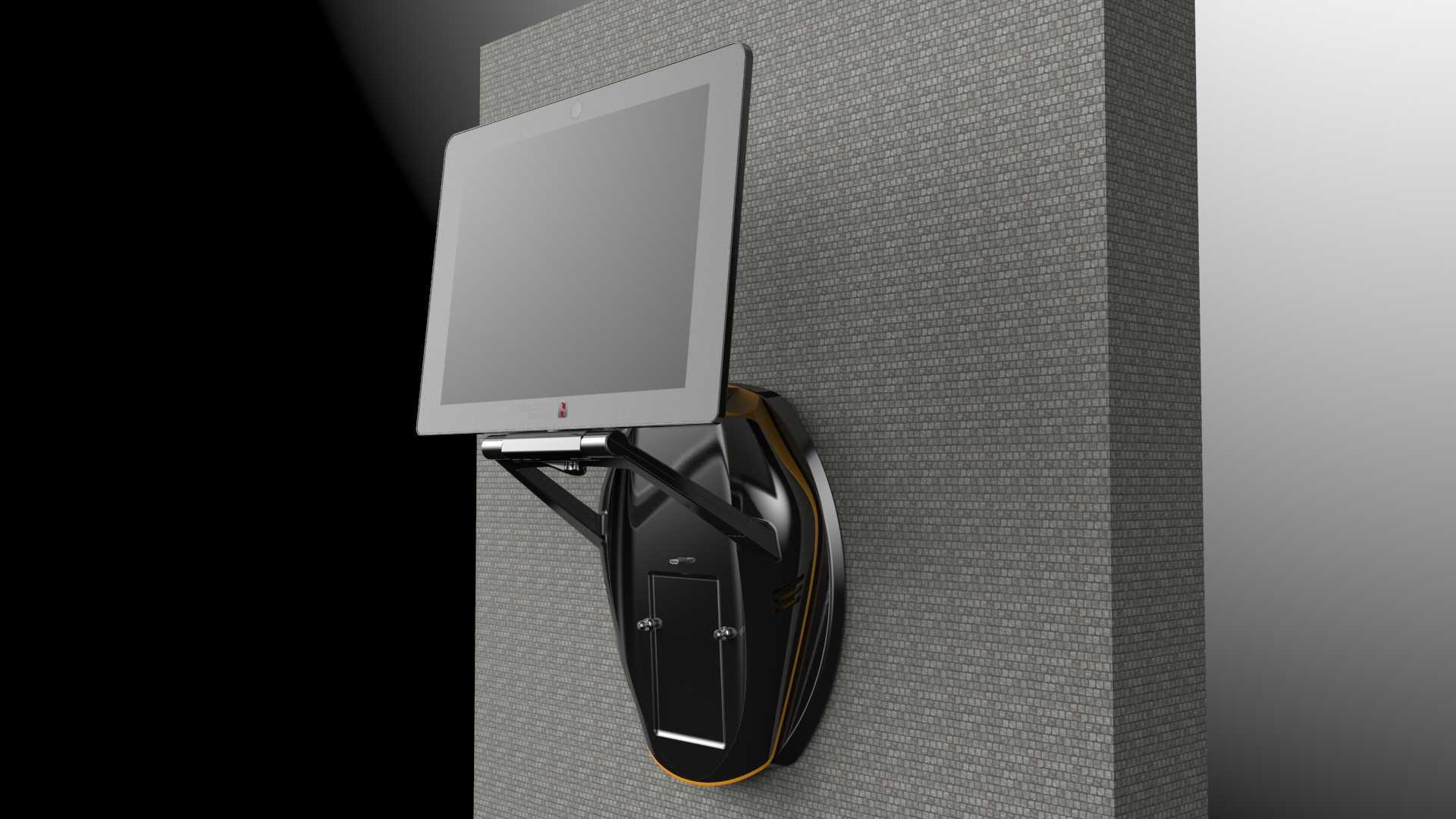

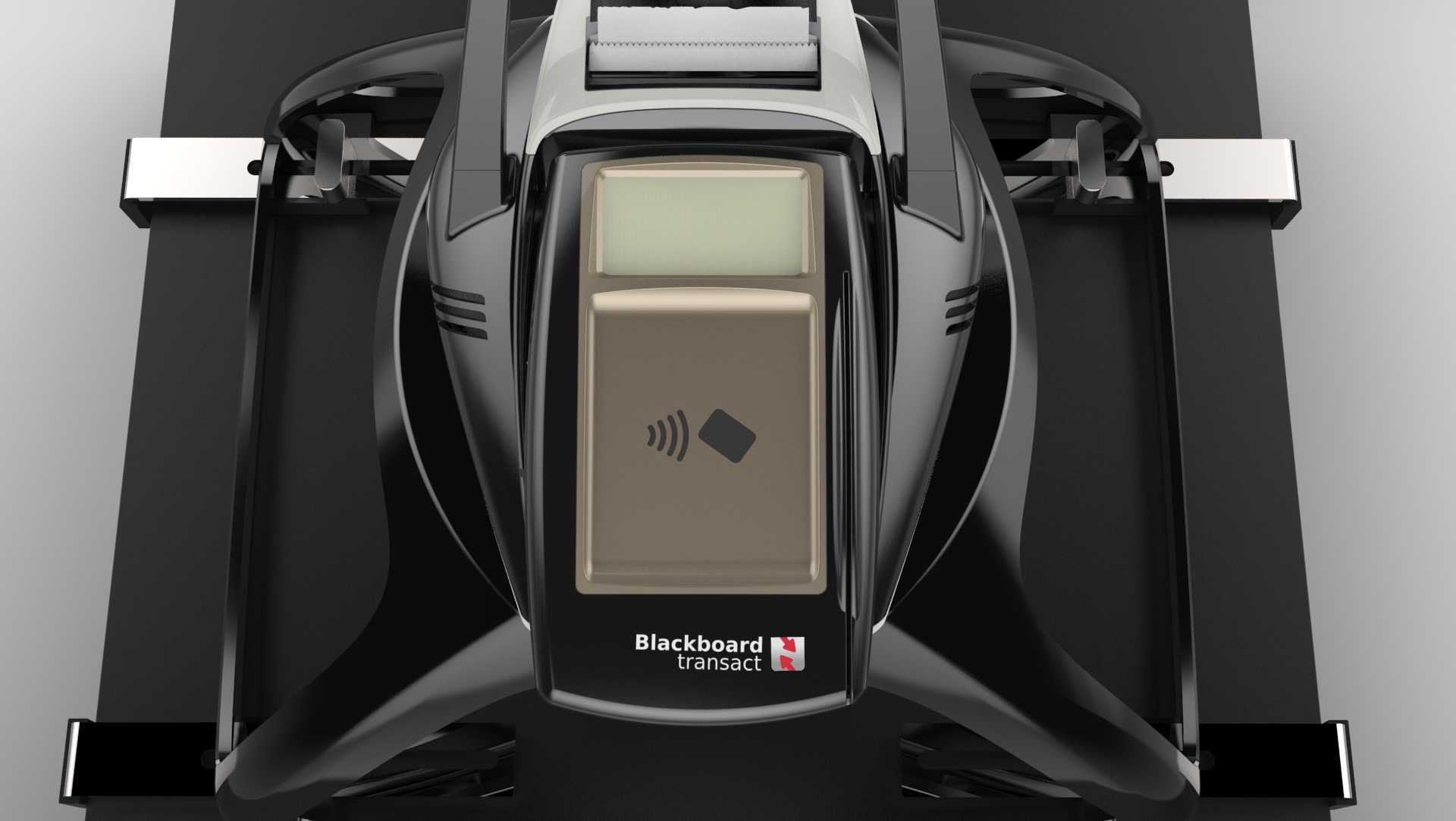

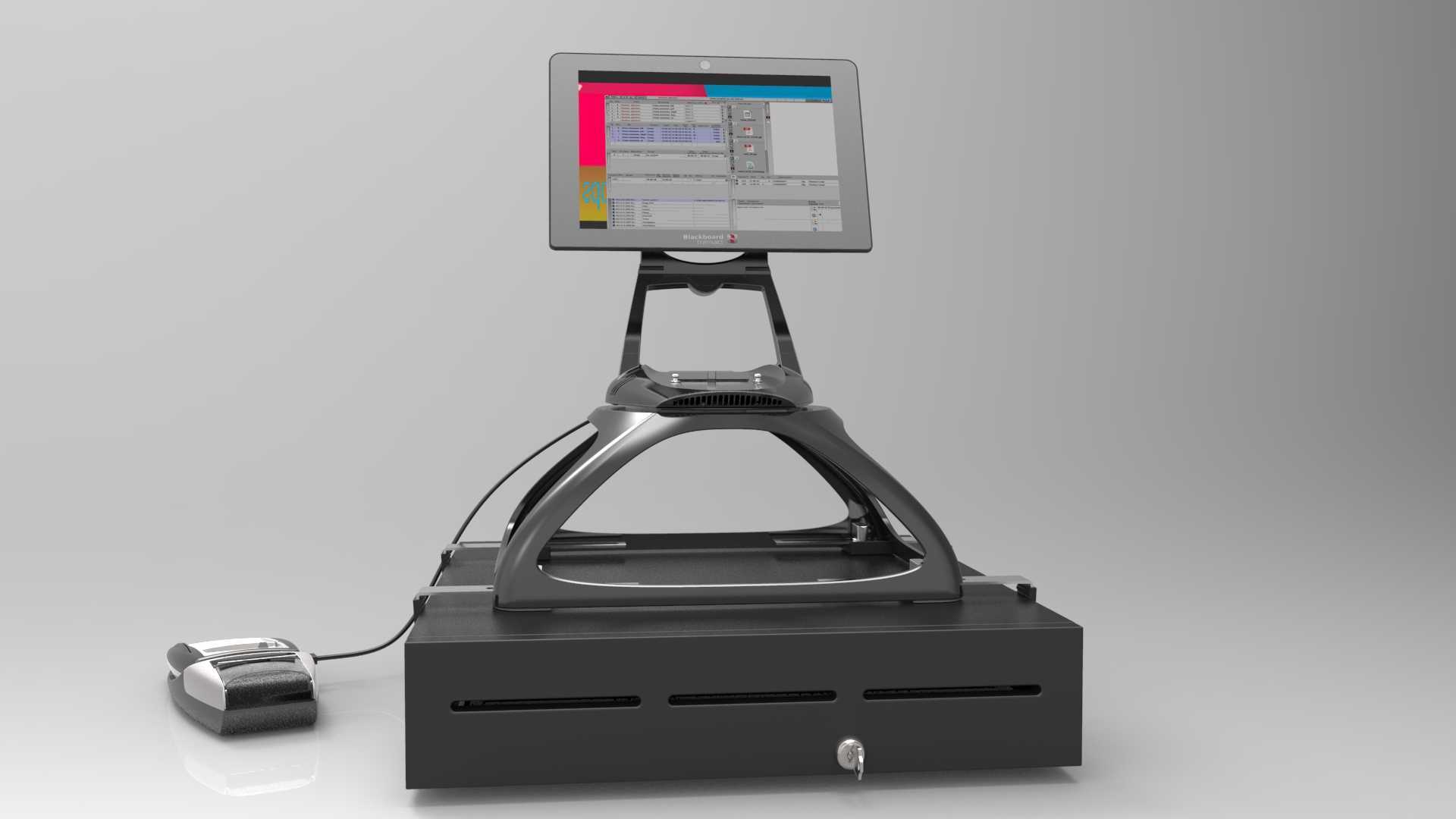

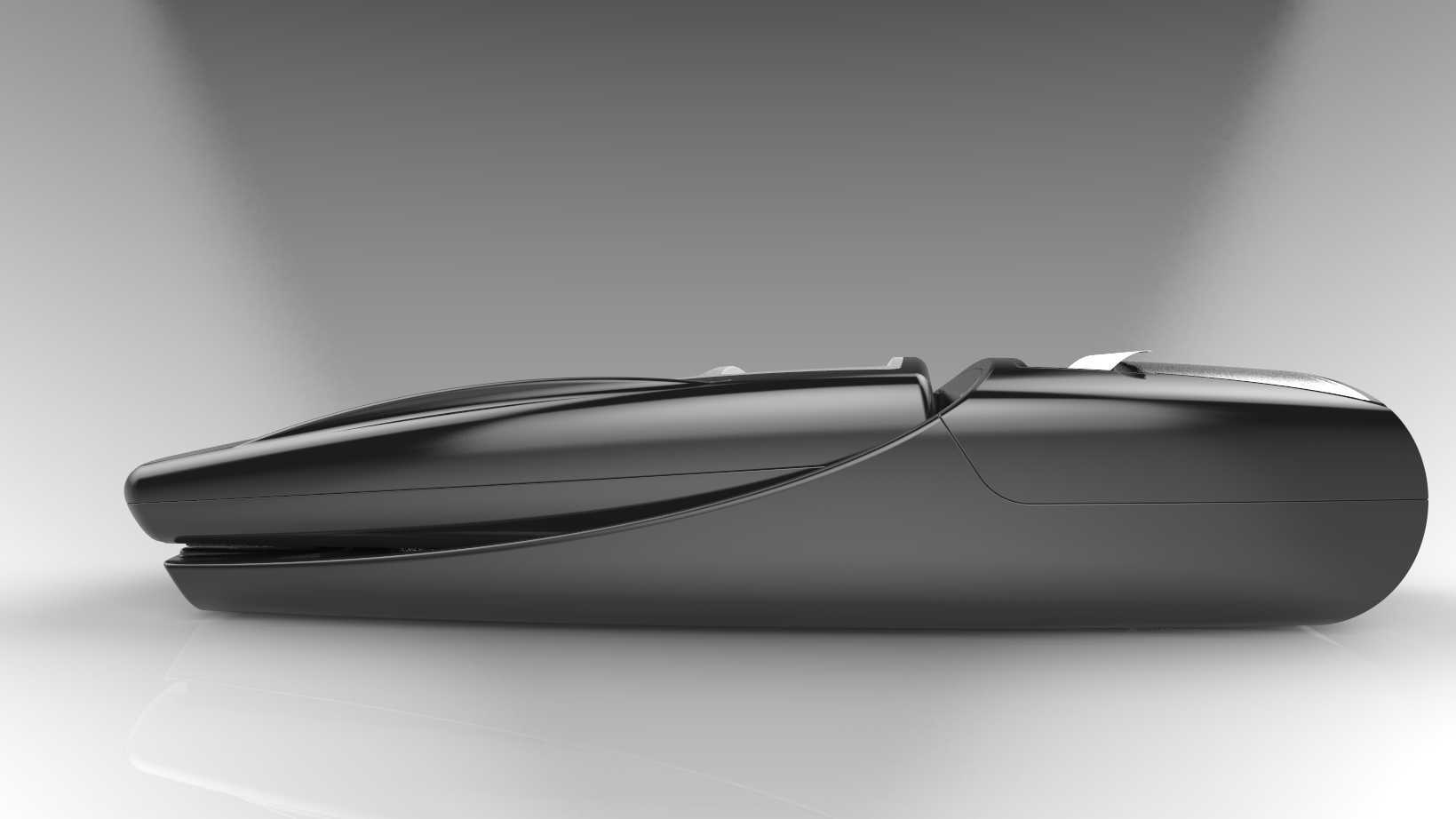

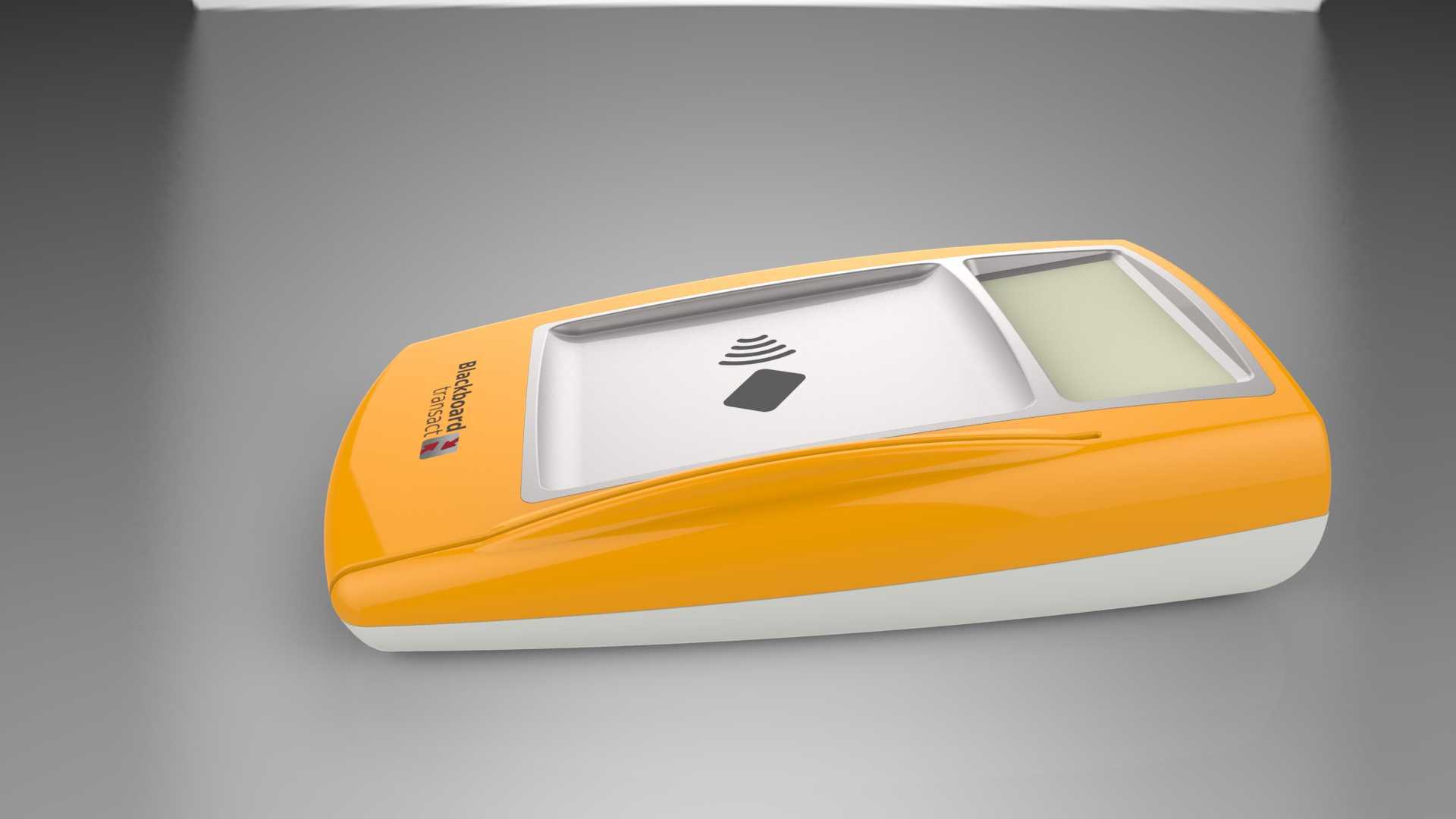

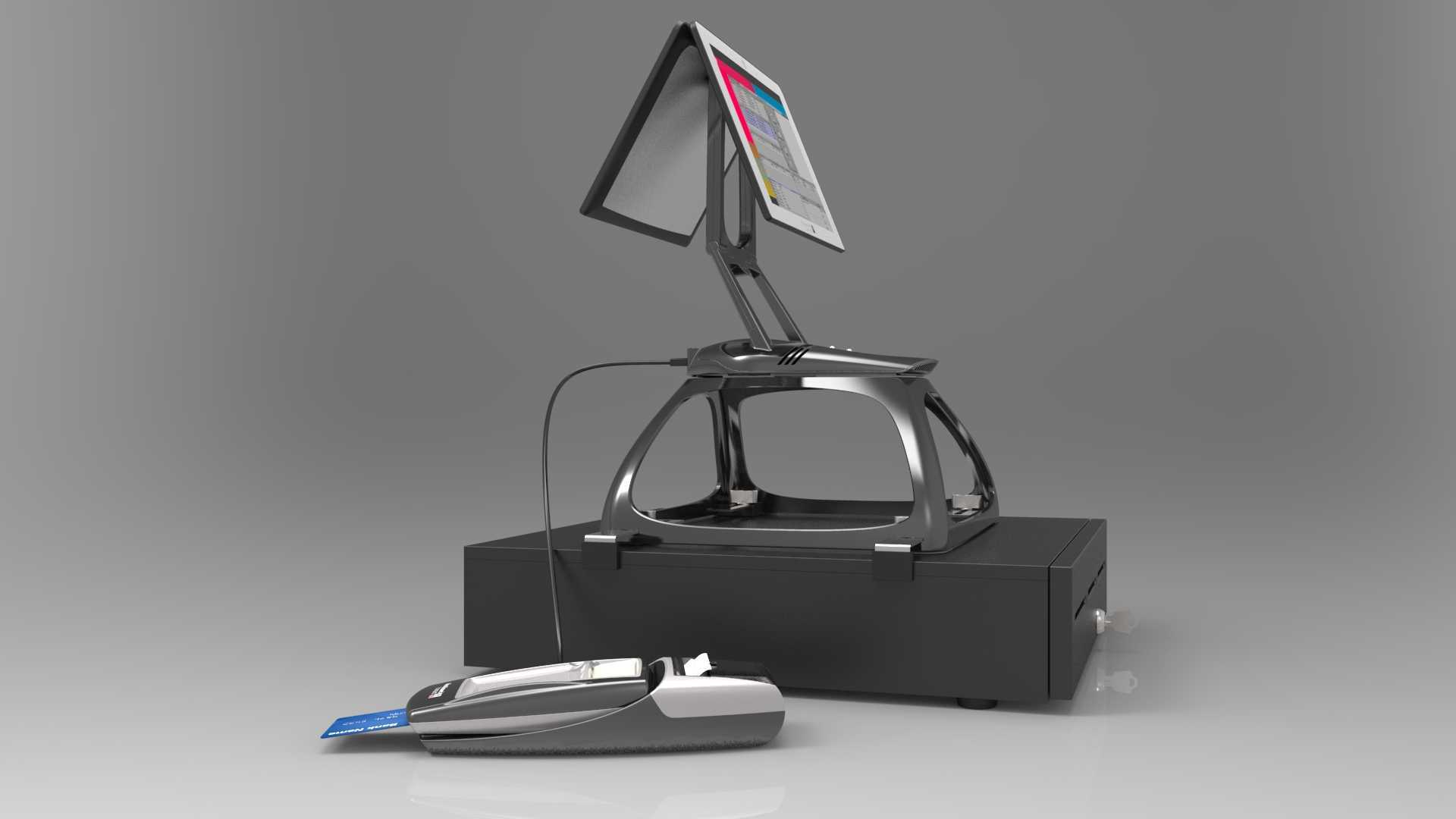

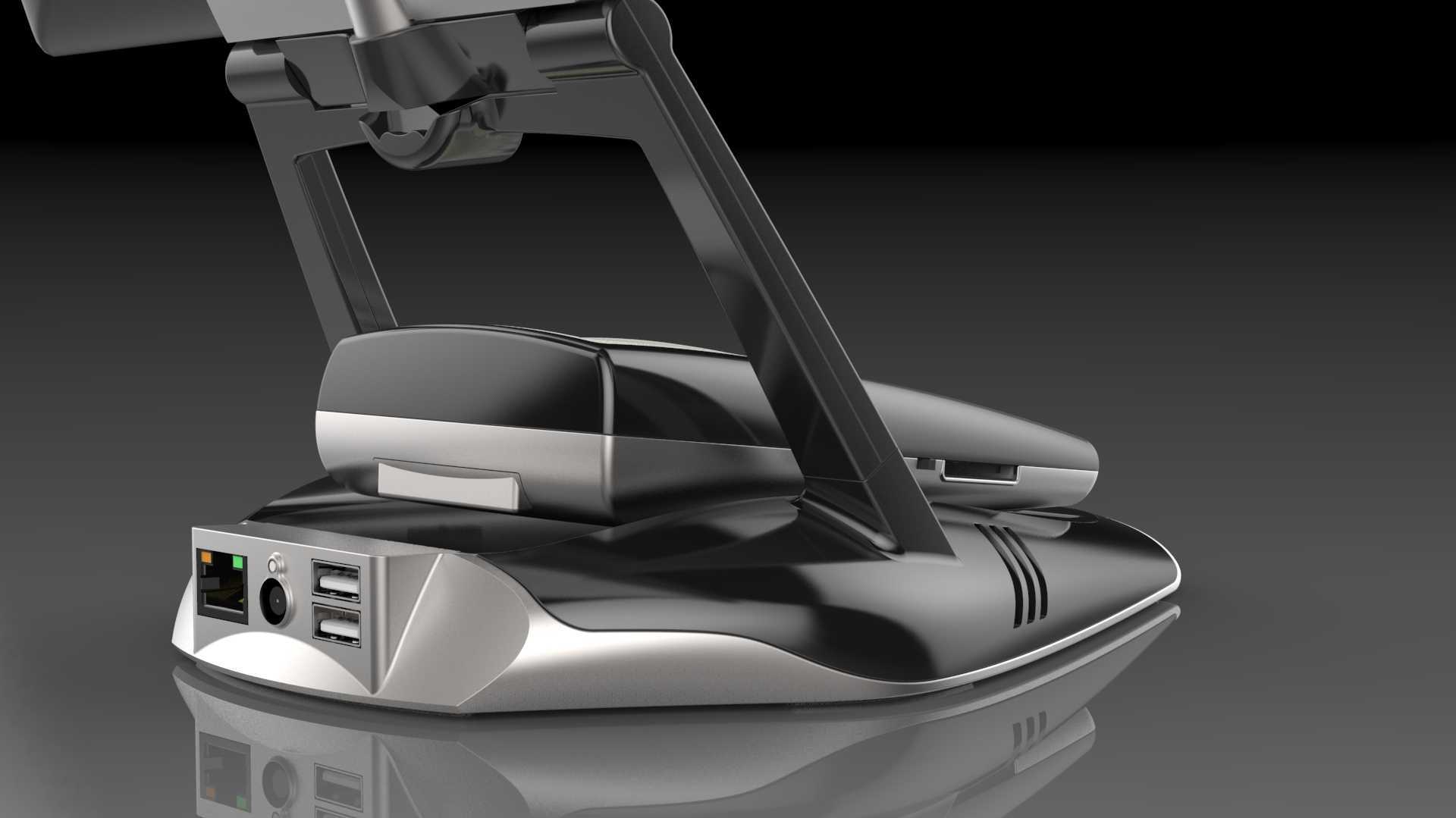

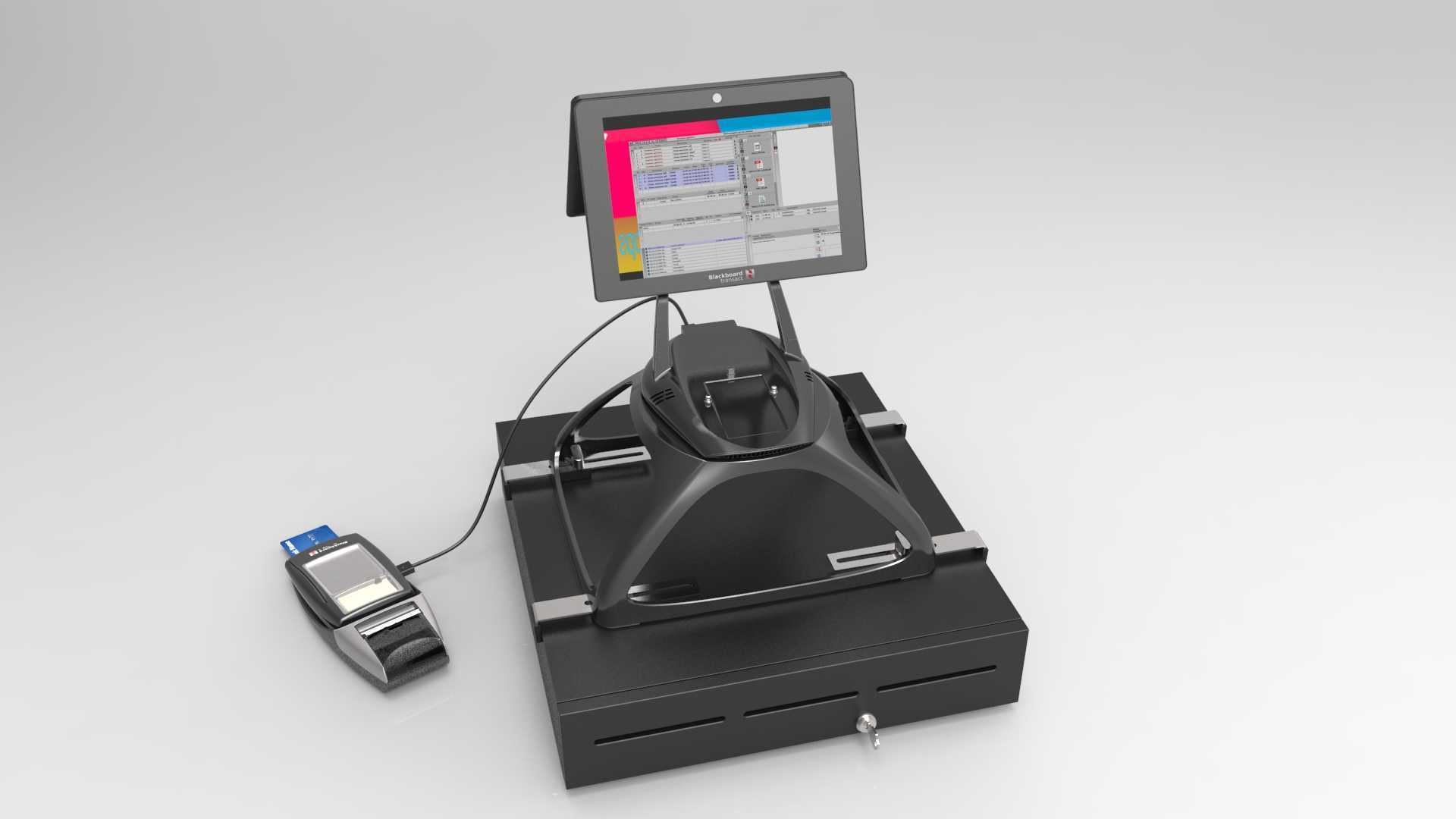

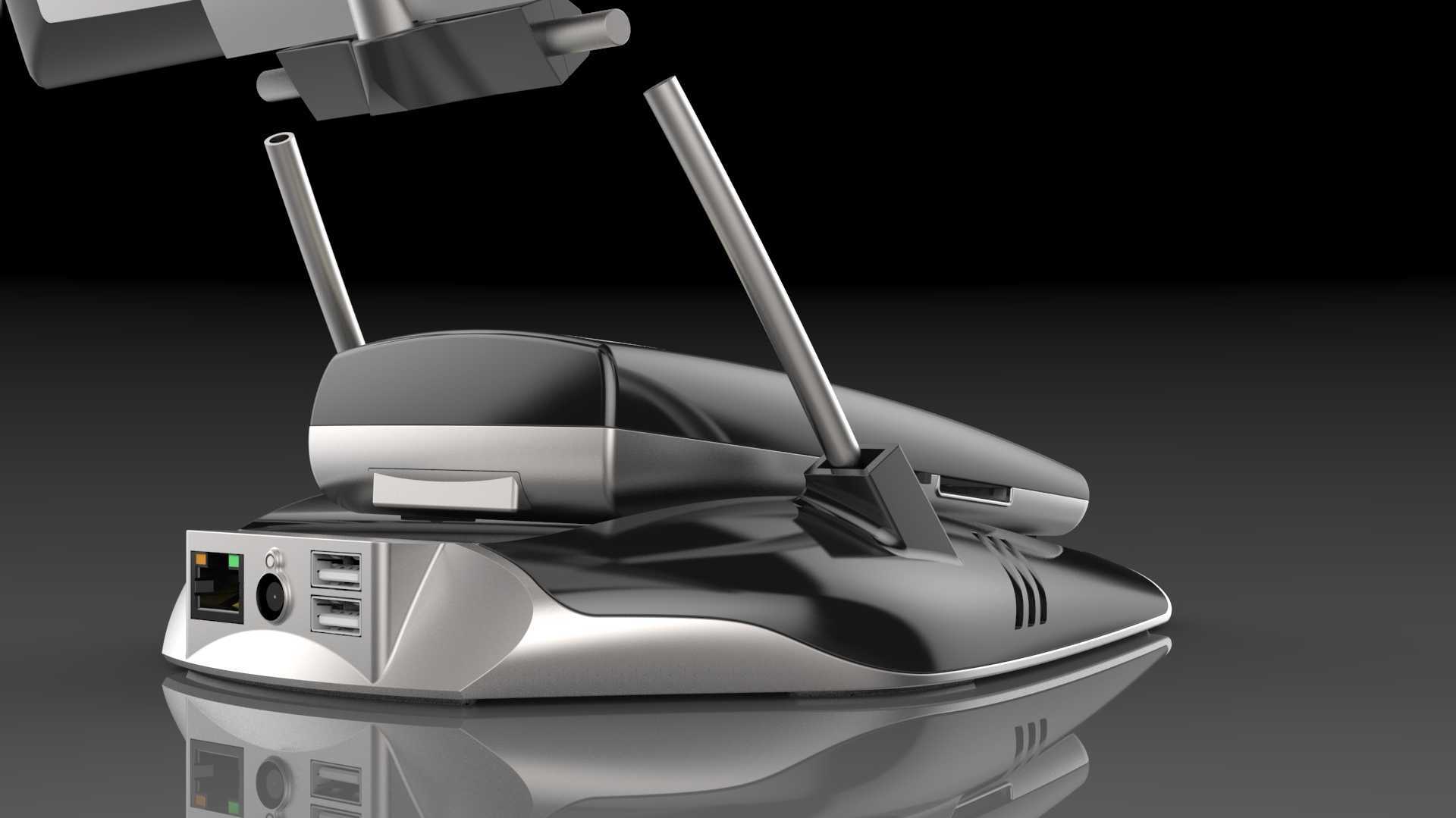

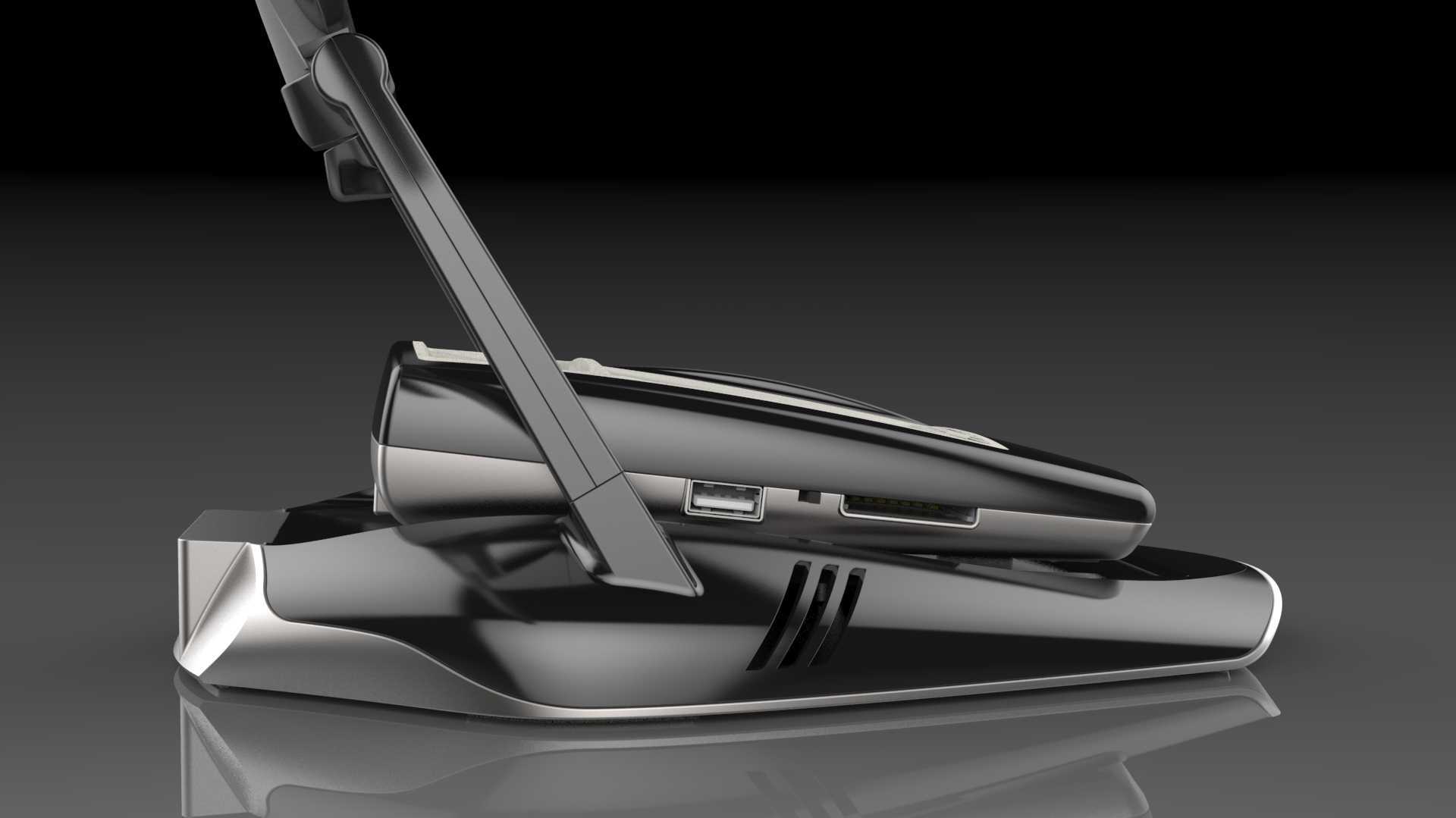

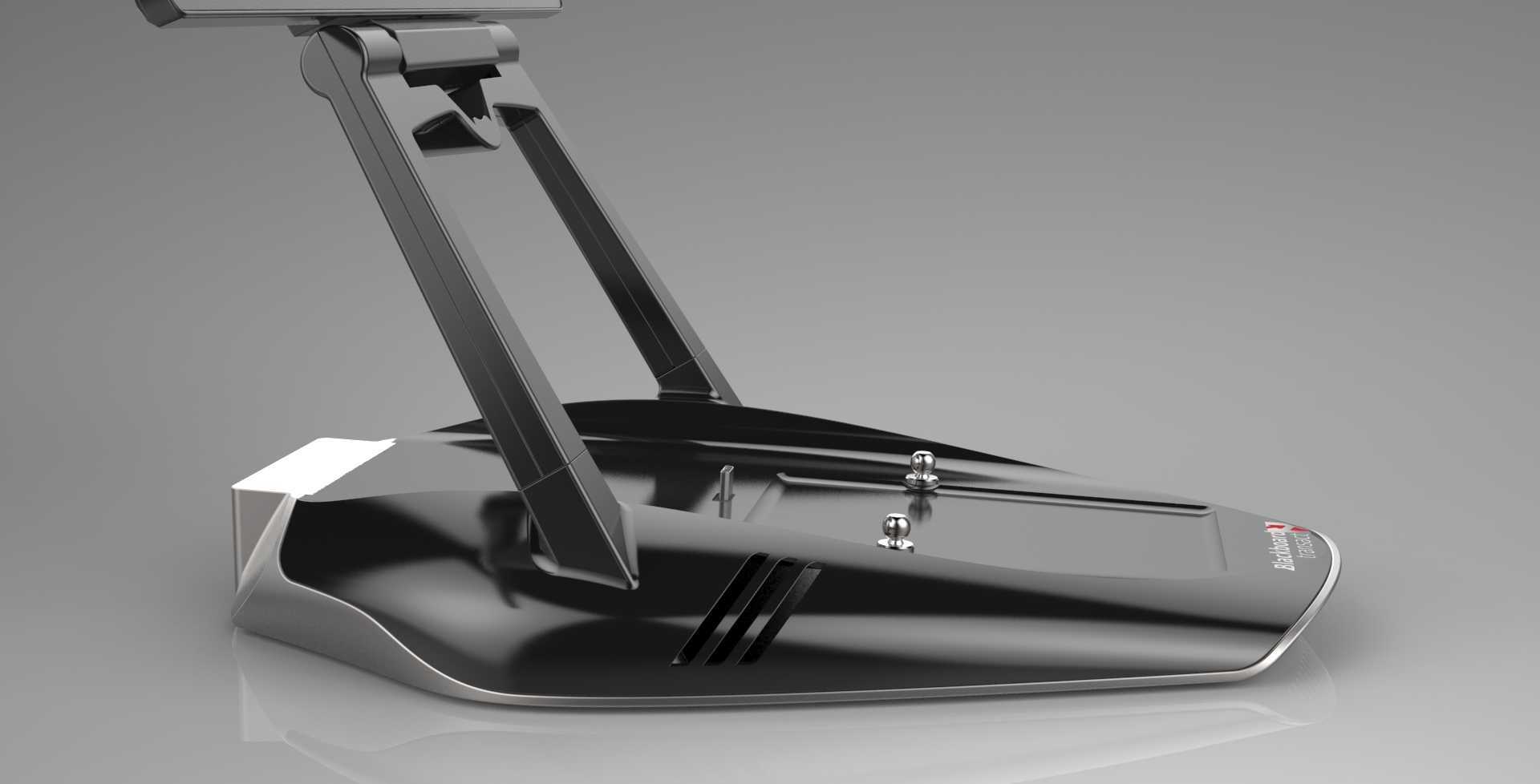

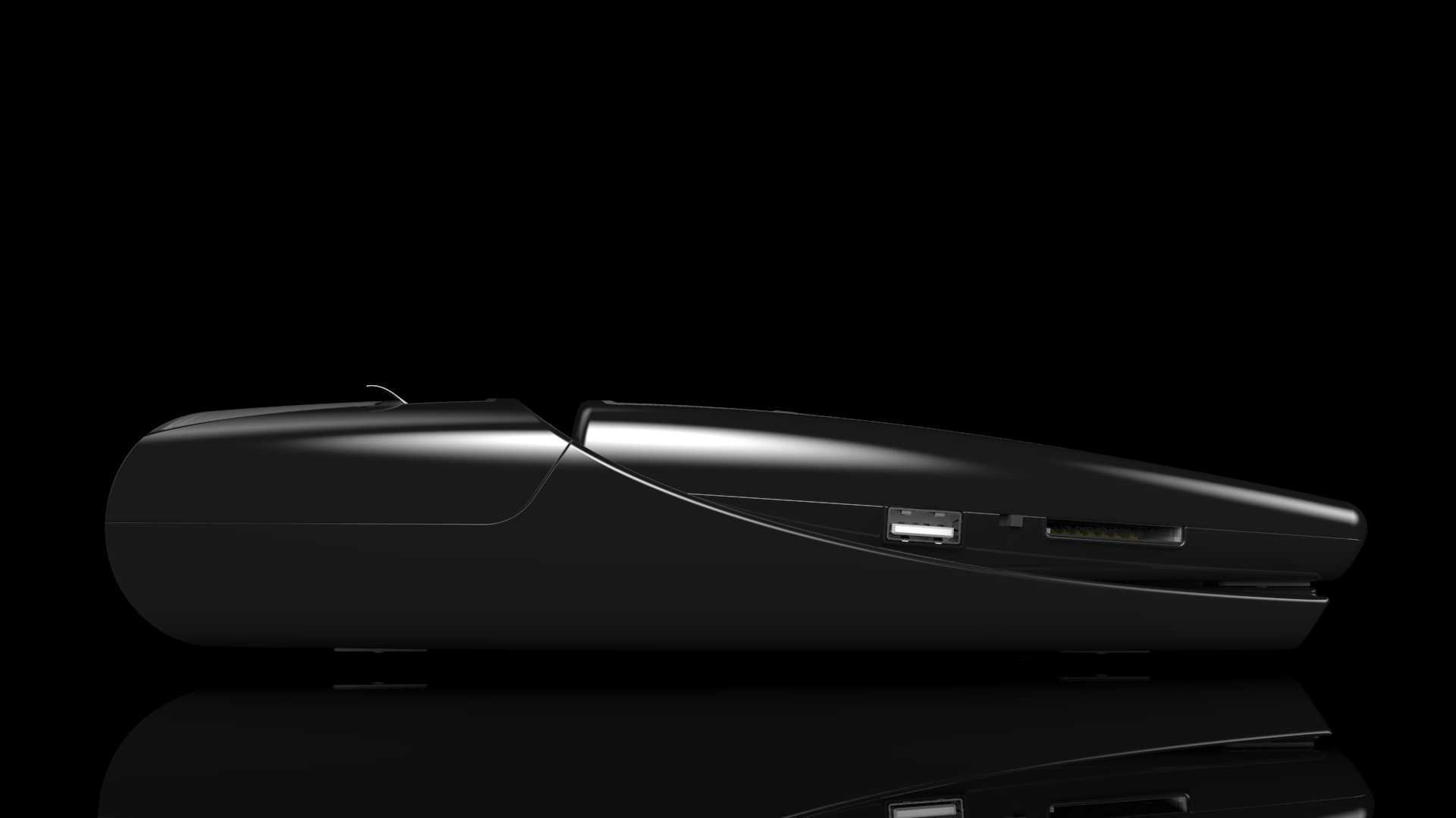

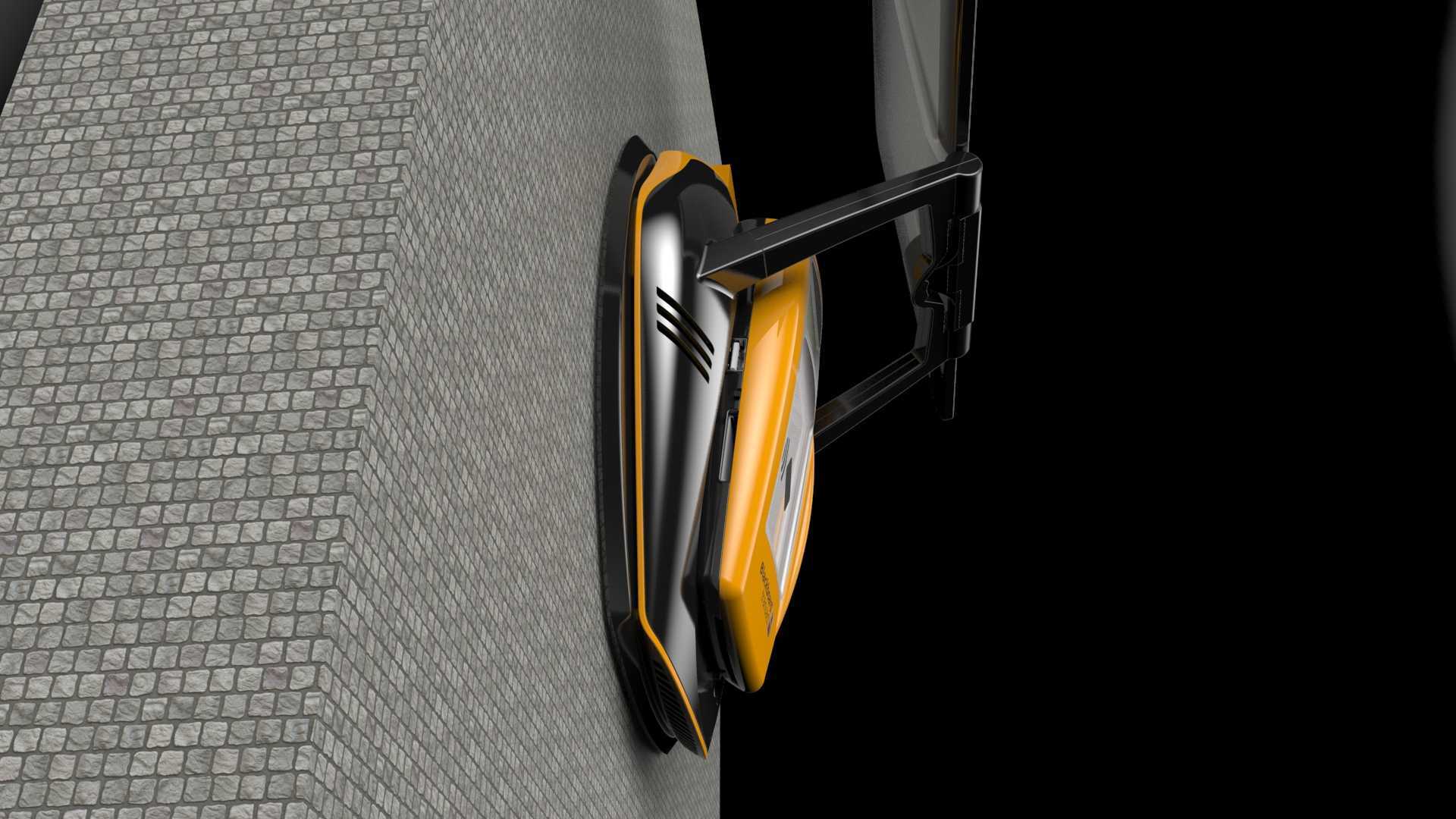

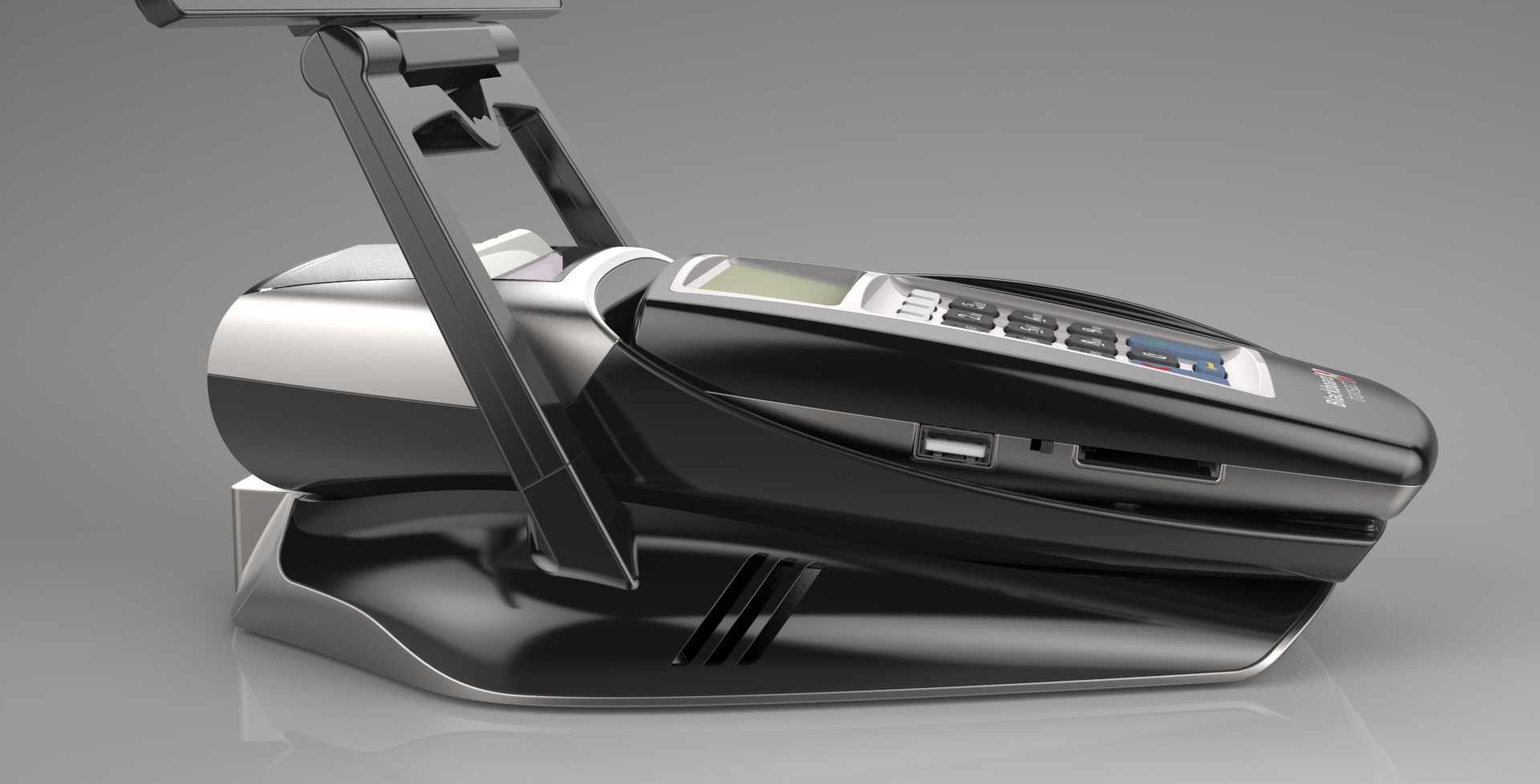

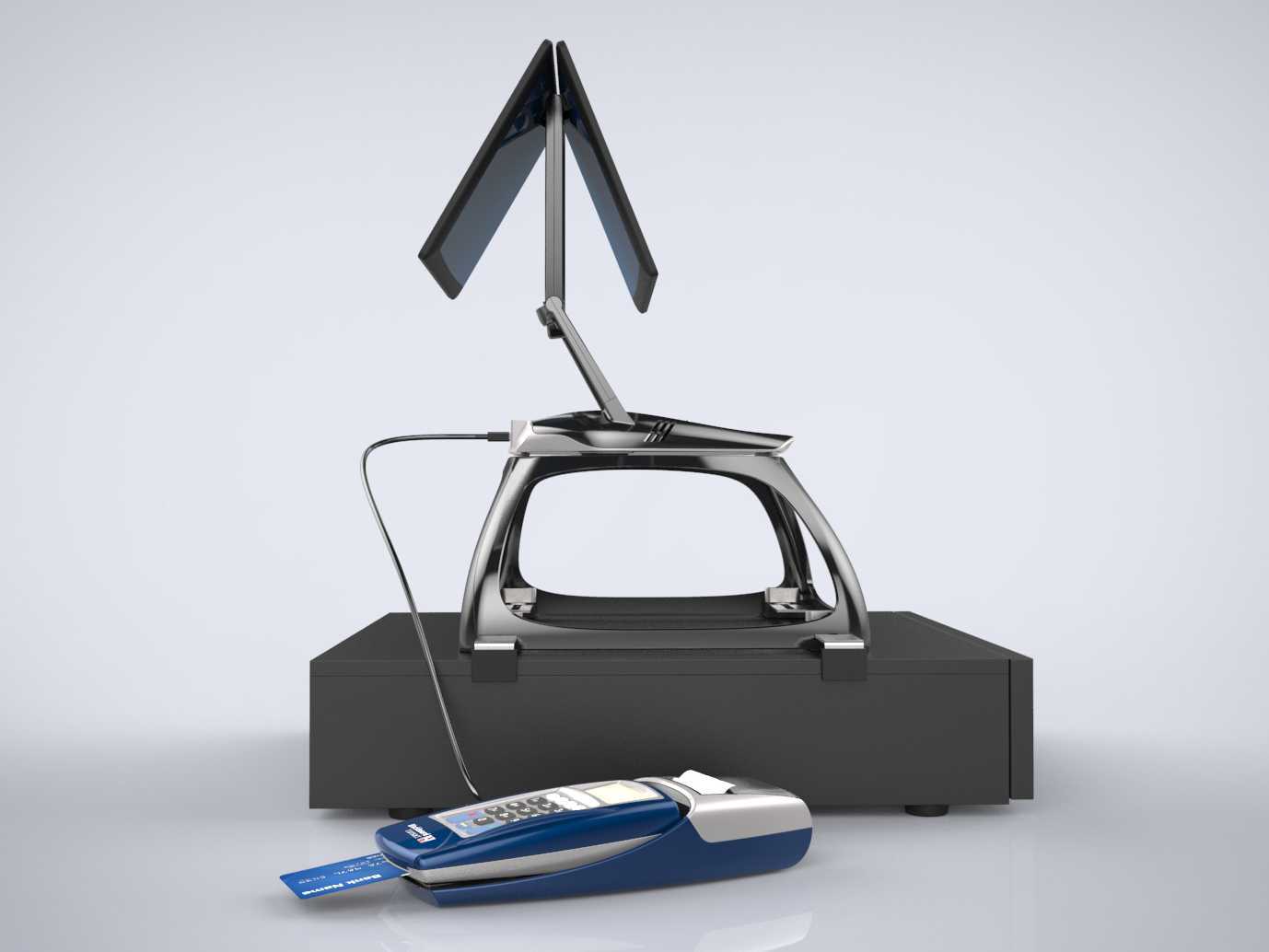

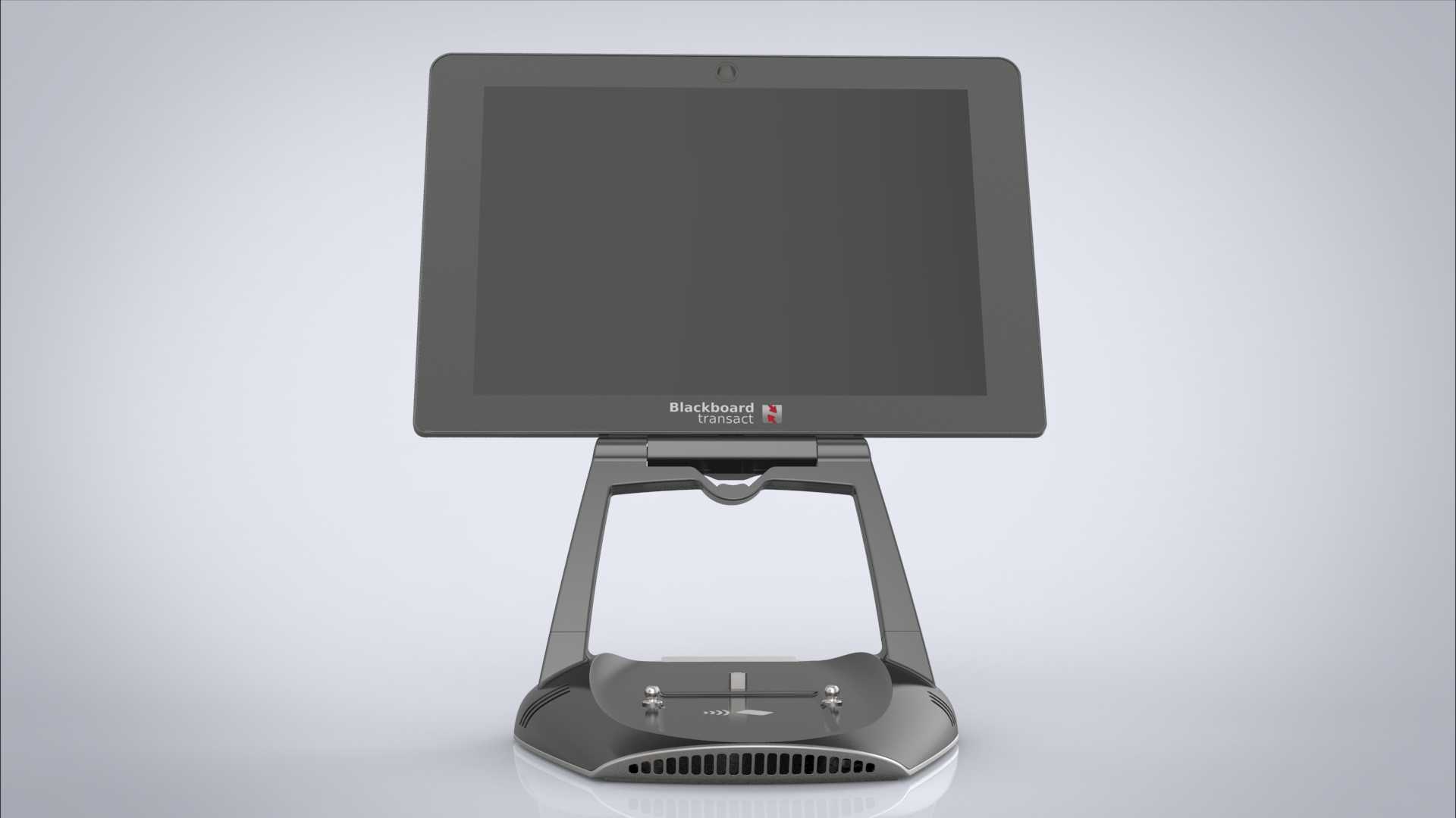

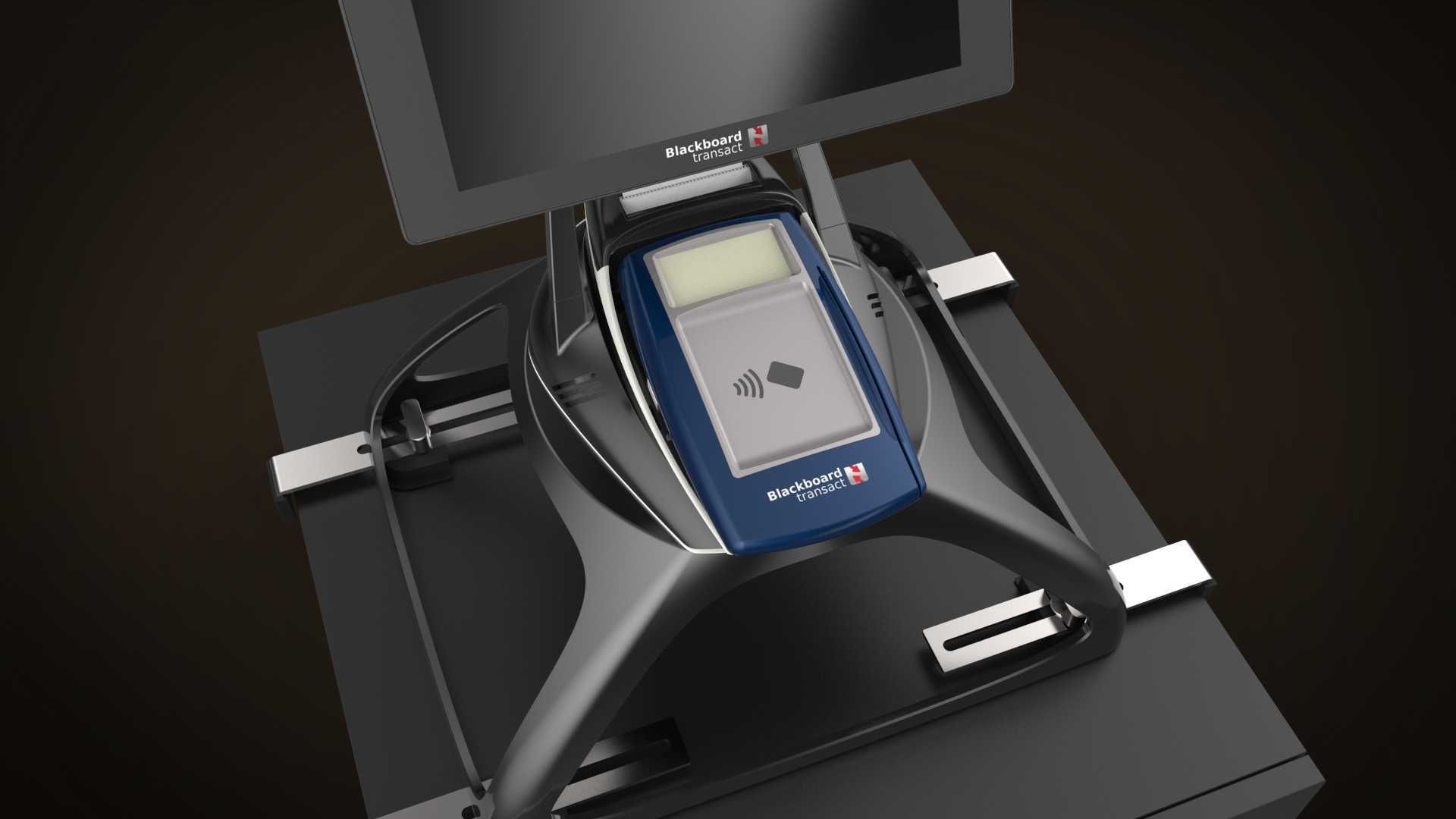

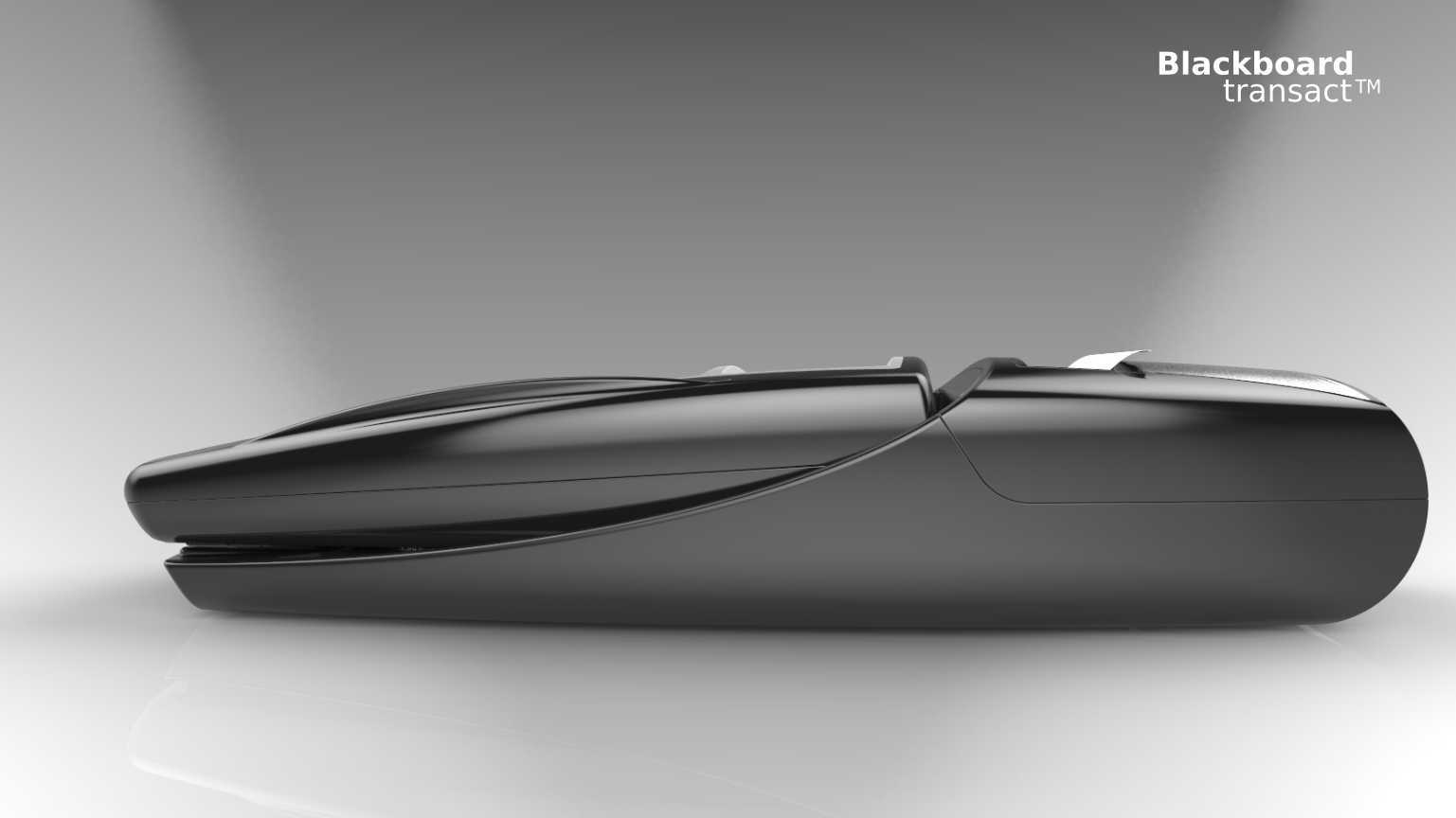

描述该模型是根据模块化概念设计的,以响应阐述该挑战所需的四点。我宁愿使用CAD和图形程序所有语言通用的“层”概念,而不是将各种模块并排放置。第一层-是POS读取单元,它可以具有用于PIN确认的键盘或非接触式RFid读取的最小变量。它还配备了磁条读卡器。还配备了必要的通信接口,可以是物理接口或无线接口。当POS从主机上卸下时,横向USB端口将其连接到主机,或者当主机直接支持POS时,微型USB允许通信。还有一个SIM卡读卡器。当可充电电池断开连接时,其能量由可充电电池提供,或者当安装在主机上时,由micro USB端口供电。第二层-是热敏纸打印机。要工作,必须将其连接至主机上的POS单元或分离的POS单元。第三层-主机配备通信端口、RJ45和两个USB和直流电源。它还支持10“触摸屏显示器可旋转180°以面向客户。只需稍加改动,即可为两个镜面显示器安装支架。屏幕上内置摄像头,底座上装有麦克风扬声器。第四层-主机可安装在现金抽屉上。因为主机是一个小型的与现金抽屉的大小相比,我更喜欢把它安装在一个上升的支架上。为了确保支架的稳定性,我提供了可调节支架,以配合市场上现有的数十个现金抽屉的尺寸。请注意,该装置和底座POS打印机具有相同的固定模式,因此可以彼此独立地连接到主底座。四层可以组合以满足各种使用条件的要求。条件1-位置是要求密集使用所有四层的条件,因此,在这种情况下,最好使用双镜监视器,并允许通过POS完成的热敏打印机读取信用卡,这两种打印机均与主底座分离,但与USB电缆连接,以确保数据安全,以便出纳可以监控操作,但不直接操作客户的卡。条件2–事件或活动(验证)。在这种情况下,它可以用于放在桌子上或安装在墙上的基本单元层3,包括POS层1,而不包括打印机层2,或使用主基座中包含的RFid非接触式。条件3和4复印机和洗衣机。在这些情况下,您可以使用四层,在两个旋转位置仅使用一个监视器或双监视器。可能的改进:在电池充电模块的主要支持中添加和集成。进一步的改进是根据PCB的真实尺寸优化尺寸
