集成式移动身份识别黑板处理终端结构

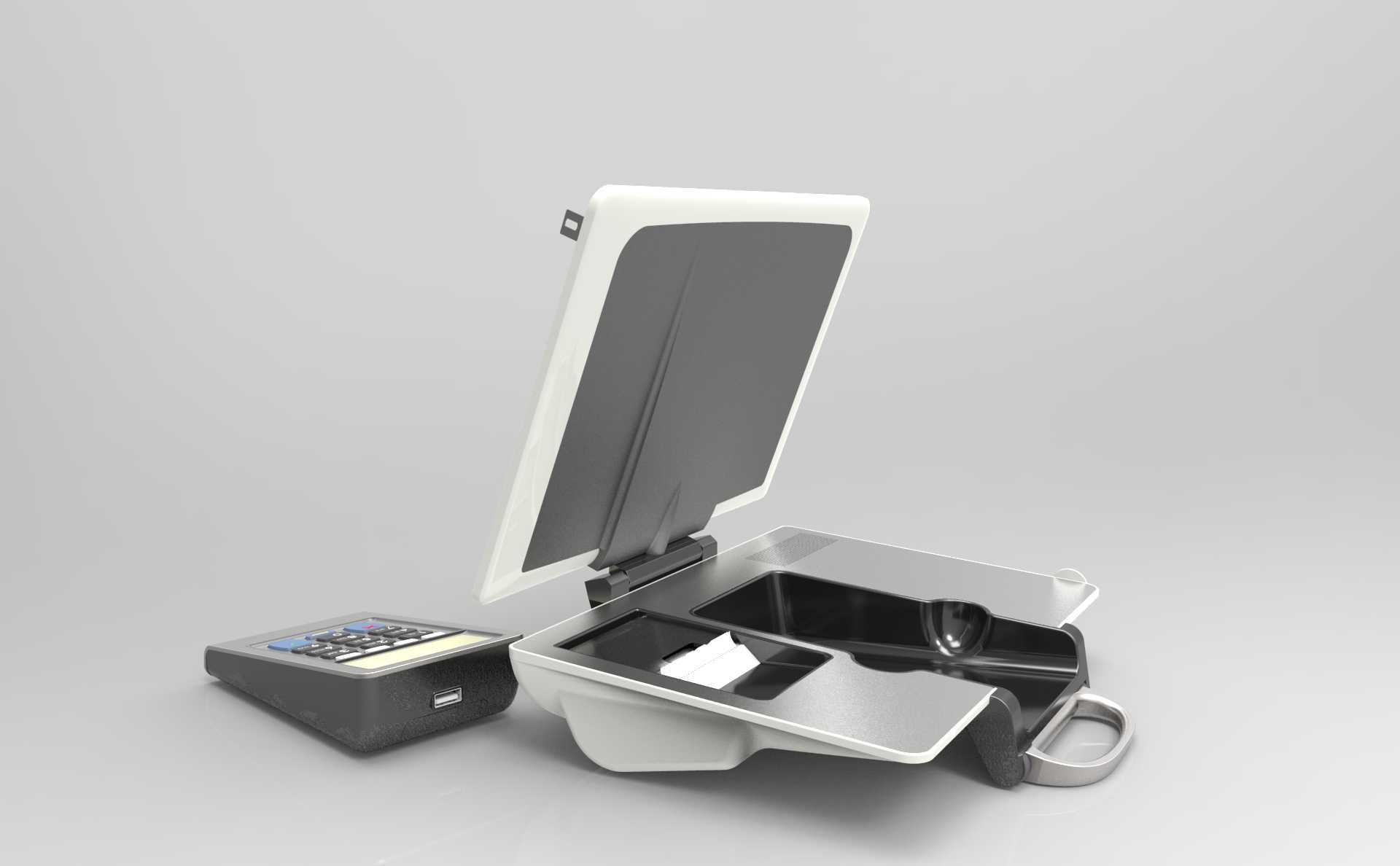

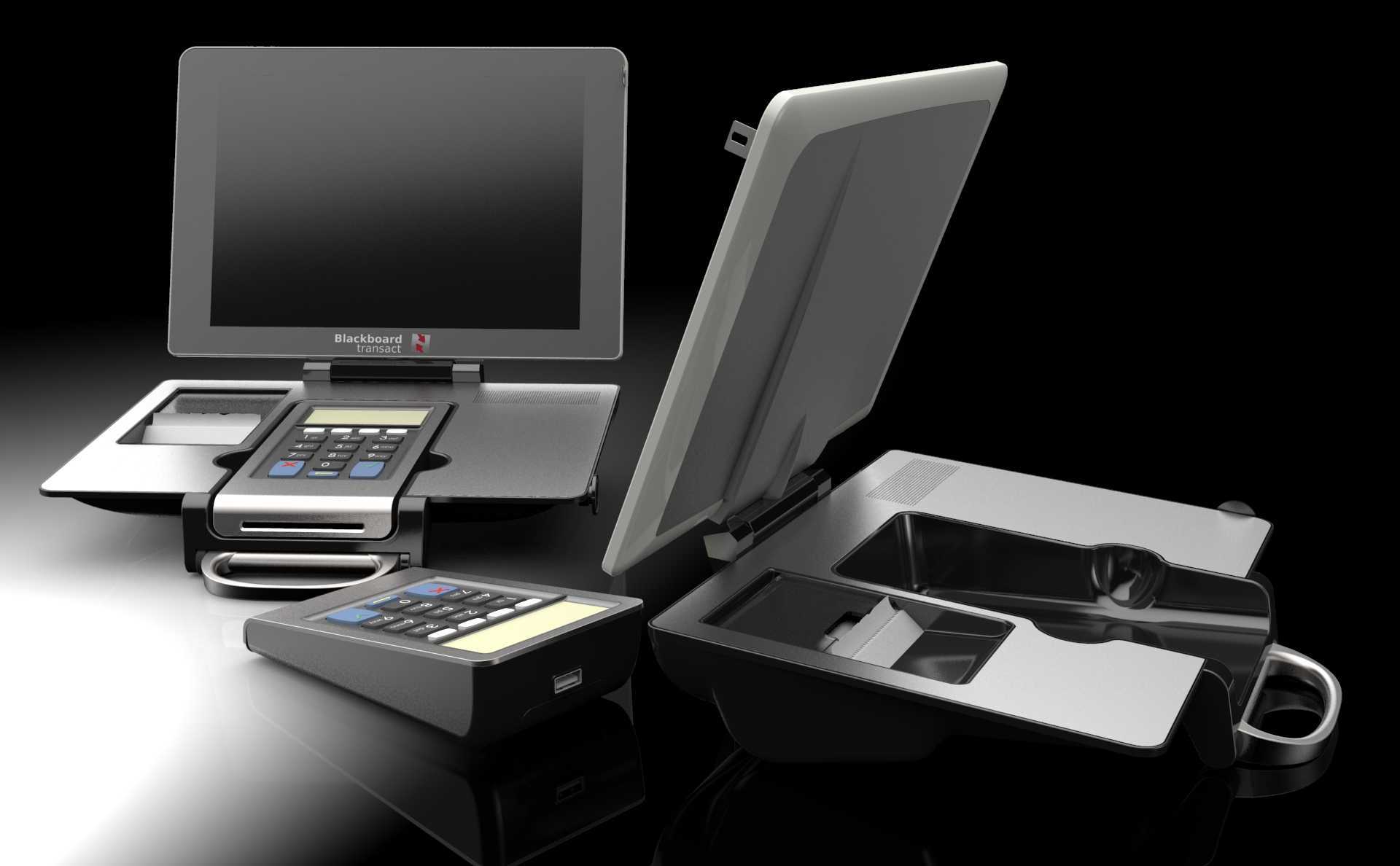

　　这款集成式终端的结构设计，核心围绕外勤作业、临时办事点的移动身份核验场景展开，区别于固定工位的 bulky 核验设备，整体将非接触读卡区、指纹采集模块、票据收纳槽、操作显示端全部整合在一体化金属台面上，无需额外外接零散外设，单台设备即可完成身份核验全流程操作。从实际落地场景看，这类设备常部署在流动政务点、临时考场核验点、移动警务执勤点这类没有固定工位布线的场景，因此设计阶段首先控制了整体台面的安装边界，整体台面长宽控制在常规14寸笔记本电脑的尺寸区间内，底部预留的安装支脚高度不超过20mm，既可以直接放置在普通办公桌面使用，也可以通过底部预留的四个M4螺纹孔固定在移动作业车的台面上，适配不同场景的安装需求。

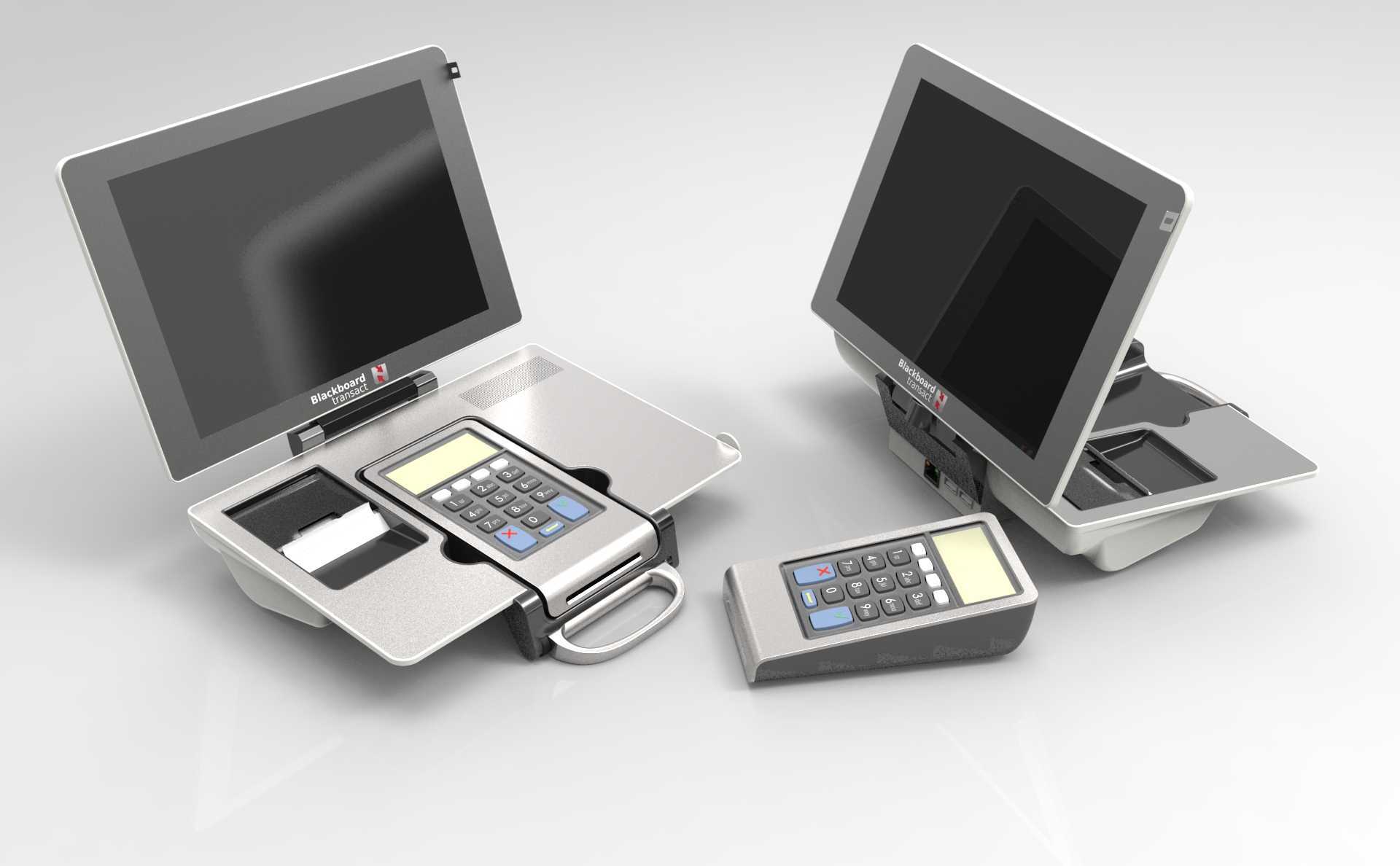

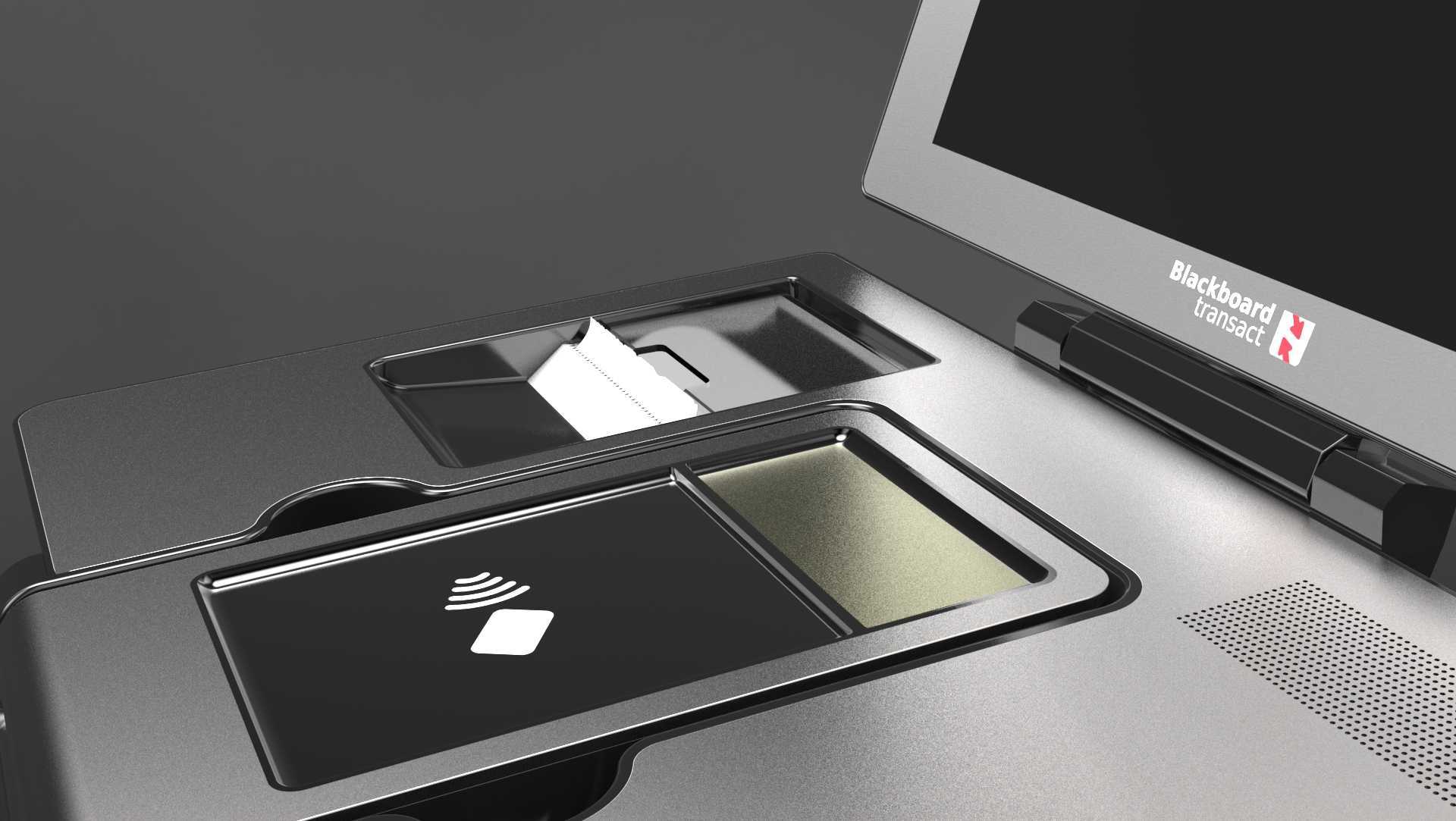

　　功能模块的布局完全贴合操作人员的使用习惯，非接触读卡区设置在台面靠近操作人员的左侧区域，感应区域做了下沉1.2mm的凹槽设计，卡片放置时不会因为台面倾斜滑落，感应模块的识别距离控制在0-50mm区间，既保证卡片放置在凹槽内可以快速识别，也避免相邻设备的信号串扰；指纹采集模块紧邻读卡区右侧，采集面做了15度的仰角设计，操作人员放置手指时无需刻意弯折手腕，符合人体工学的操作角度，模块周边做了0.8mm高的围边，避免日常使用中液体泼溅渗入模块内部。票据收纳槽设置在两个采集模块的后侧，槽体内部分为两个独立隔层，分别存放空白凭证和已打印的核验单据，槽口做了向内的卷边处理，拿取票据时不会刮伤纸张，槽体深度控制在30mm，

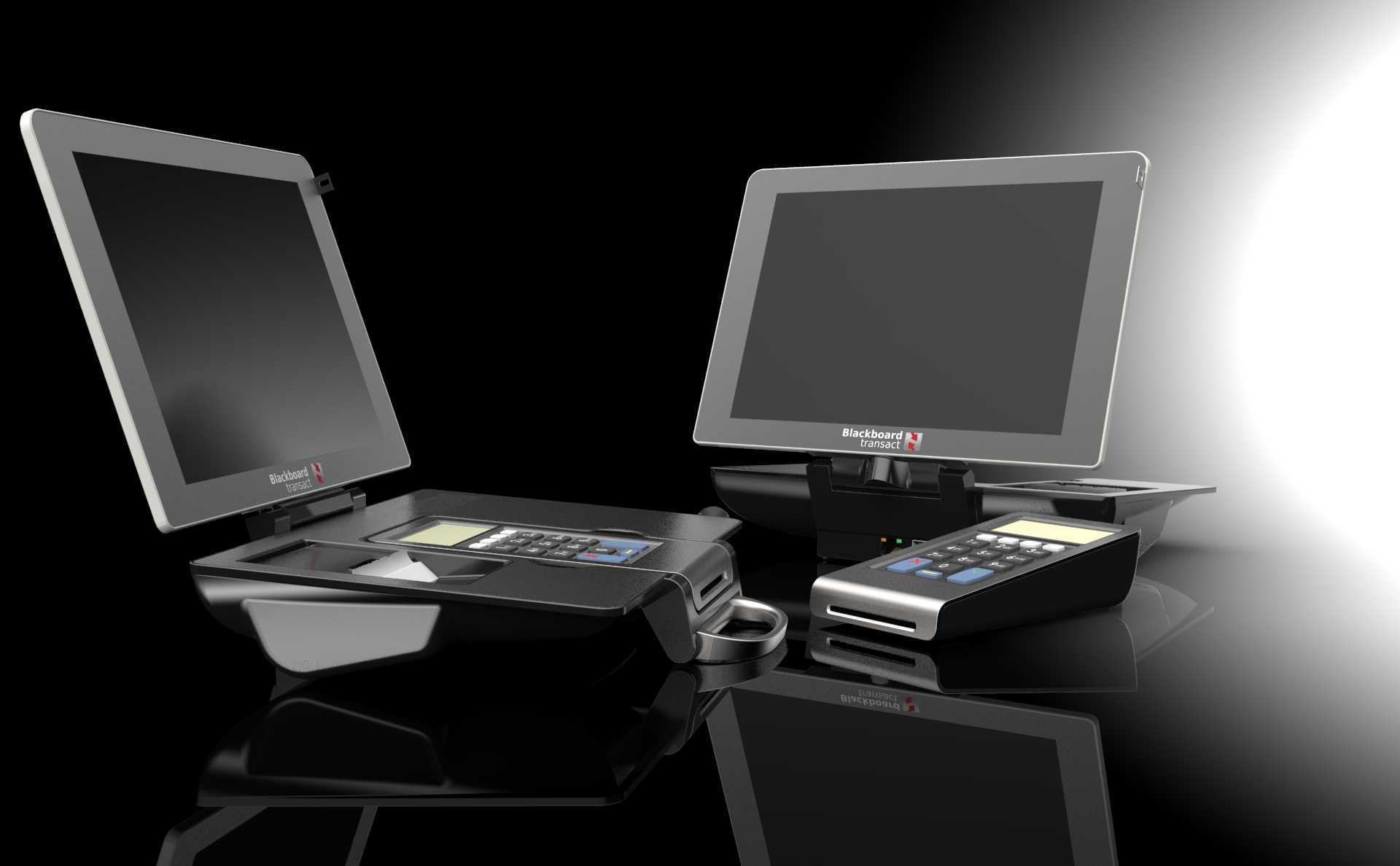

　　单次可以存放50张左右的标准热敏打印纸，减少外勤场景下频繁补纸的操作。显示端通过阻尼转轴连接在台面上部，转轴的阻尼力矩经过调校，可以在0-120度的开合角度内任意悬停，不同身高的操作人员都可以调整到合适的观看角度，屏幕背部的走线全部隐藏在转轴的内部护线套中，没有外露的连接线，避免移动过程中线缆拉扯导致的接触不良。台面整体采用铝合金一体铣削成型，表面做硬质阳极氧化处理，耐磨性能可以满足日均上百次操作的使用强度，边角全部做了R3的圆角处理，搬运过程中不会磕碰划伤操作人员。模块之间的内部走线全部走台面底部的预留线槽，线槽盖板通过卡扣固定，后期维护时无需拆解整个台面，只需要打开对应位置的盖板即可更换故障模块，大幅降低外勤场景下的维护难度。

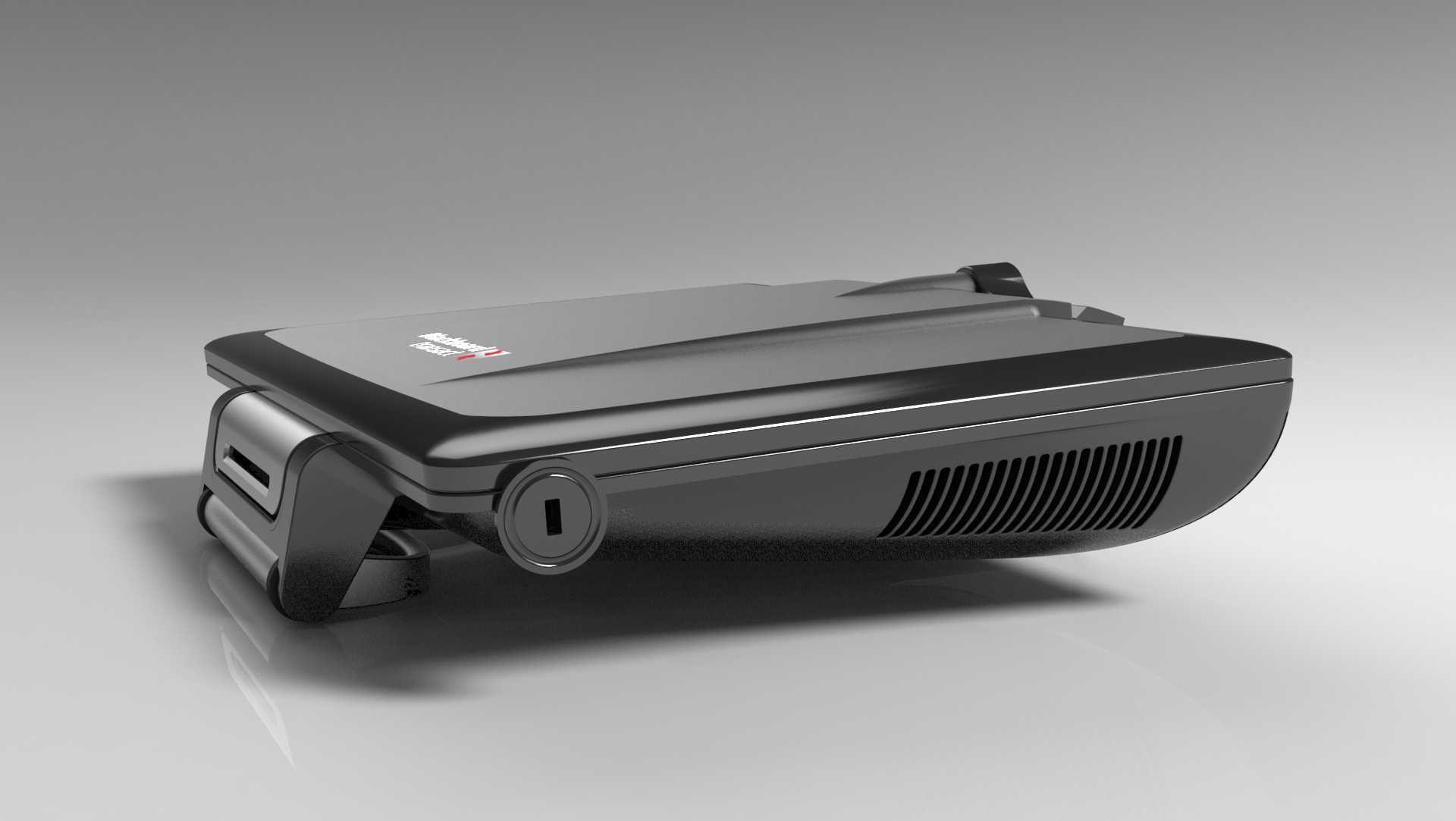

　　设备底部预留了通用的USB、电源接口，接口全部做了内凹设计，外接插头插入后不会突出于设备底面，放置在桌面时不会压损接头。从结构设计的冗余度考虑，每个功能模块的安装位都预留了0.2mm的装配公差，不同批次的模块只要尺寸符合通用规范都可以直接替换安装，不需要额外调整结构件，适配供应链的多供应商选型需求。台面右侧的扬声器开孔采用矩阵式微孔设计，开孔直径0.8mm，既可以保证提示音的传出效果，也可以阻挡日常使用中的灰尘、碎屑进入设备内部，开孔区域的背部贴有防尘防水透声膜，达到基础的泼溅防护等级，适配户外移动使用的复杂环境。
