立方星模块化主承力框架结构设计

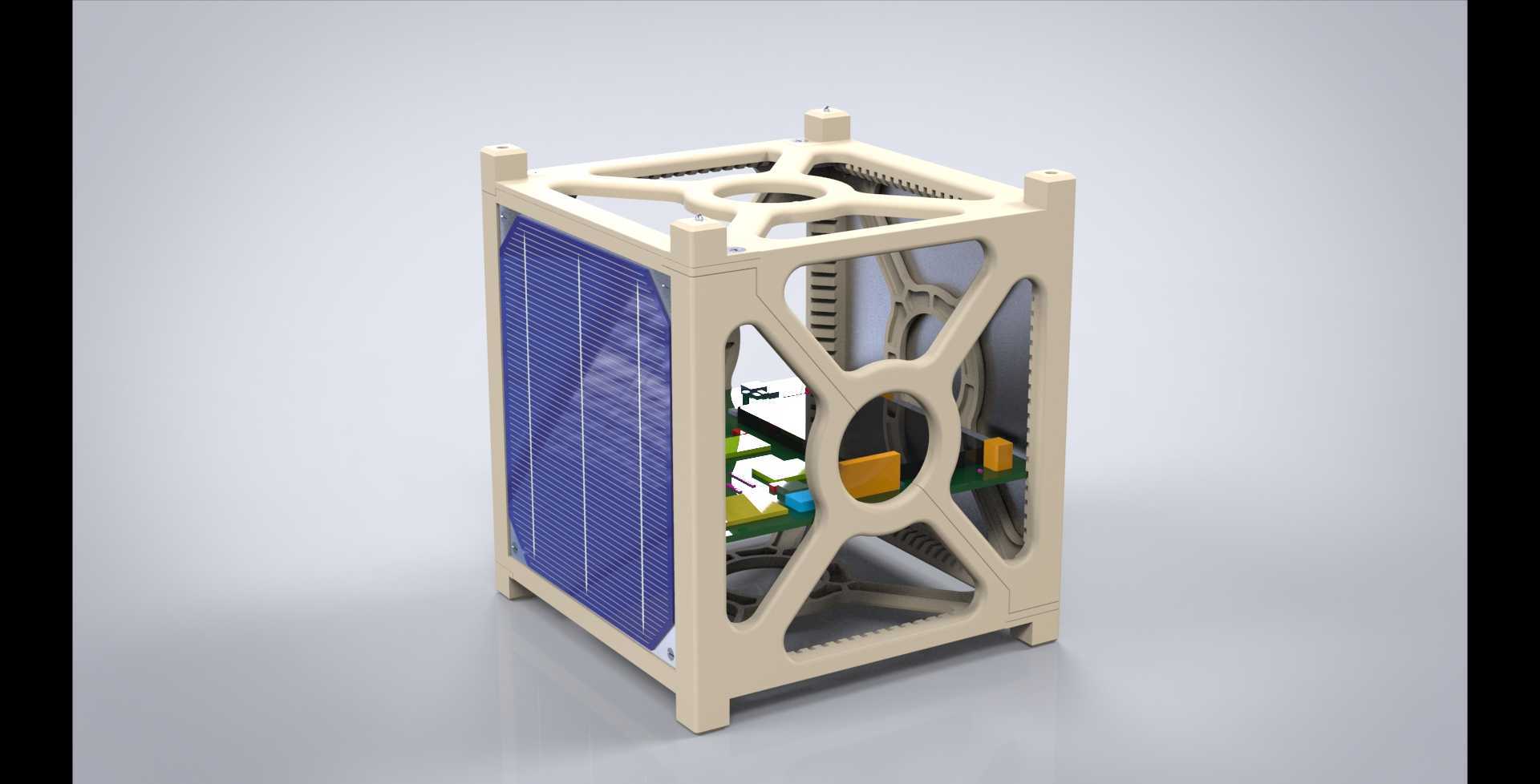

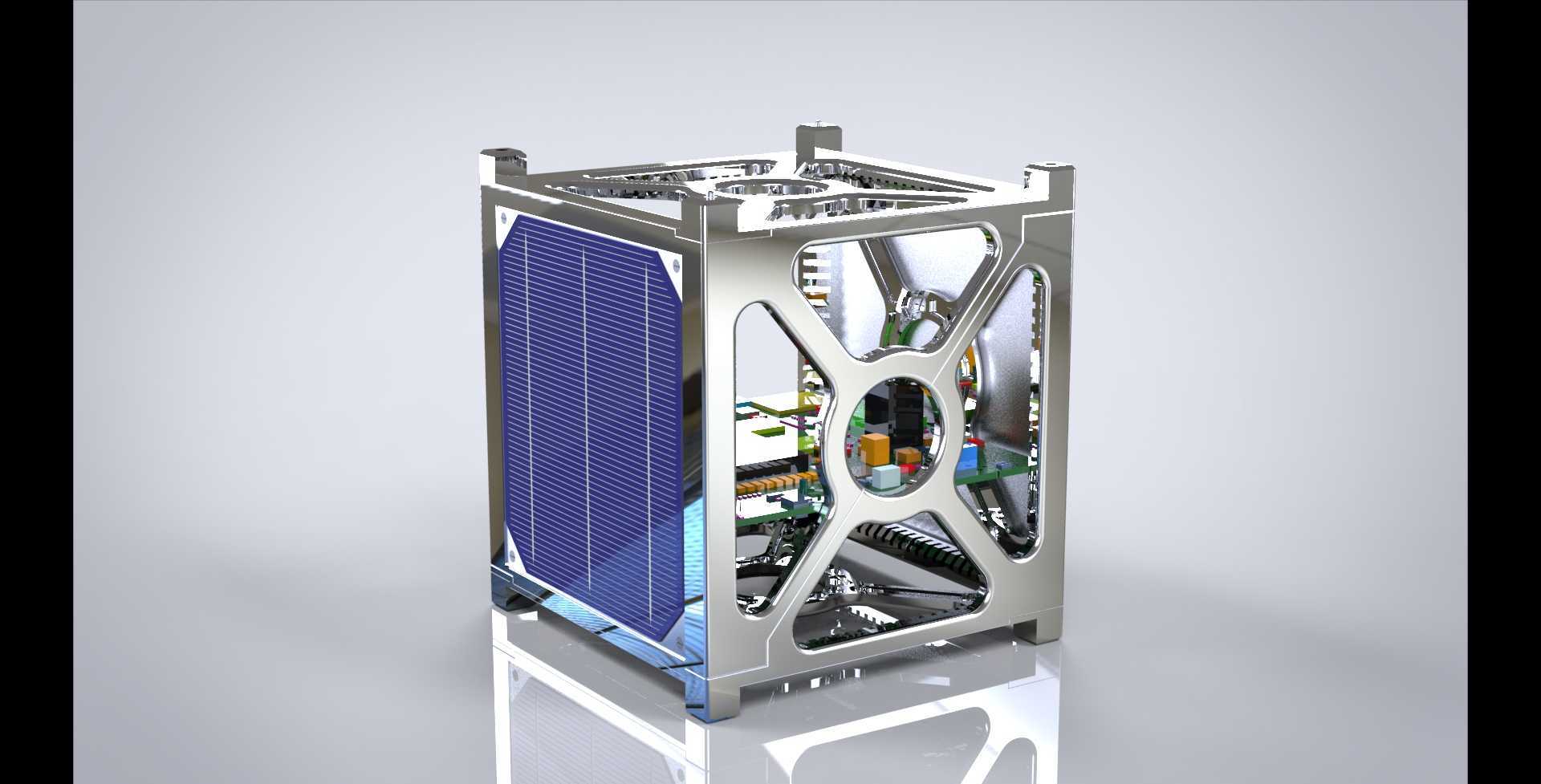

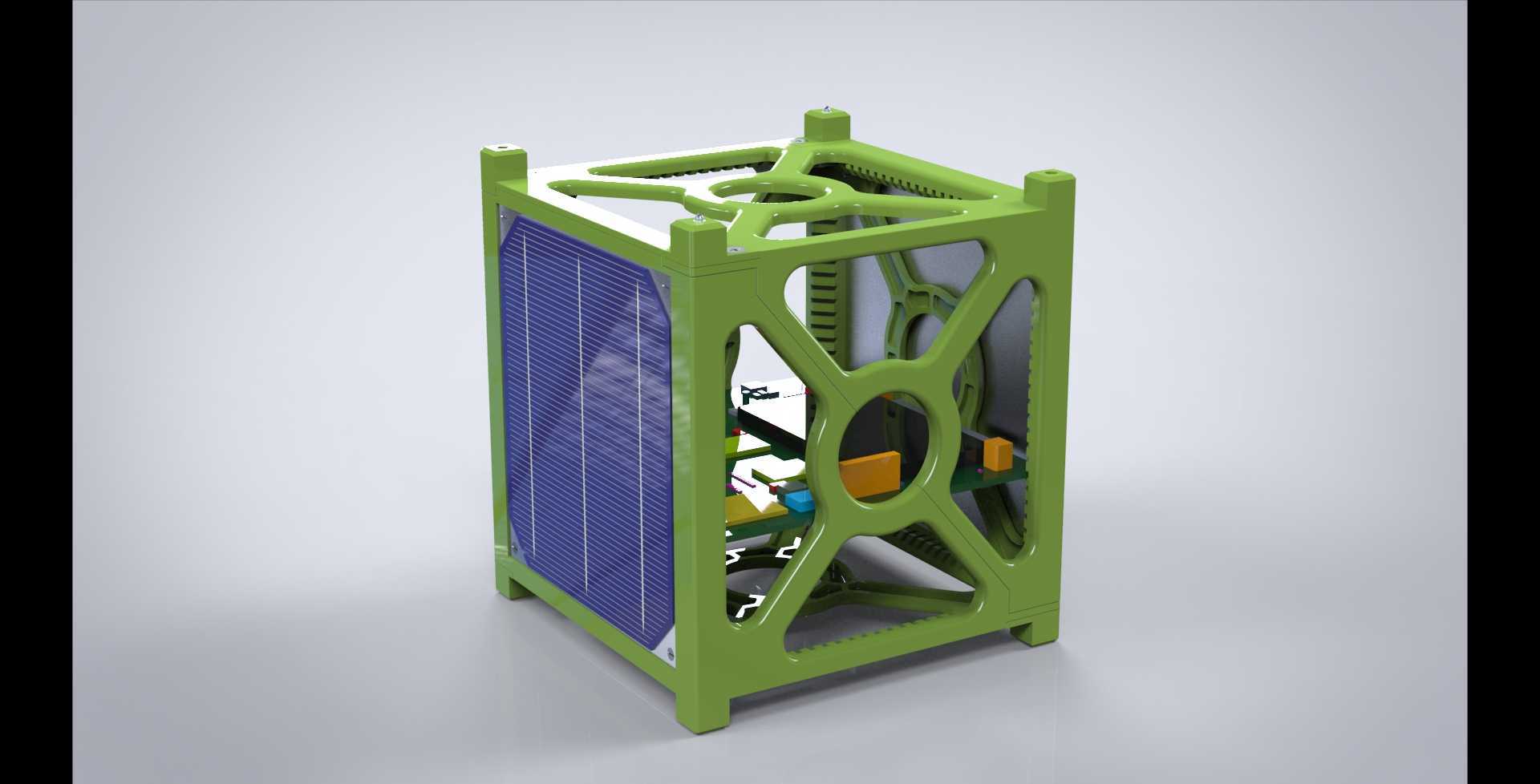

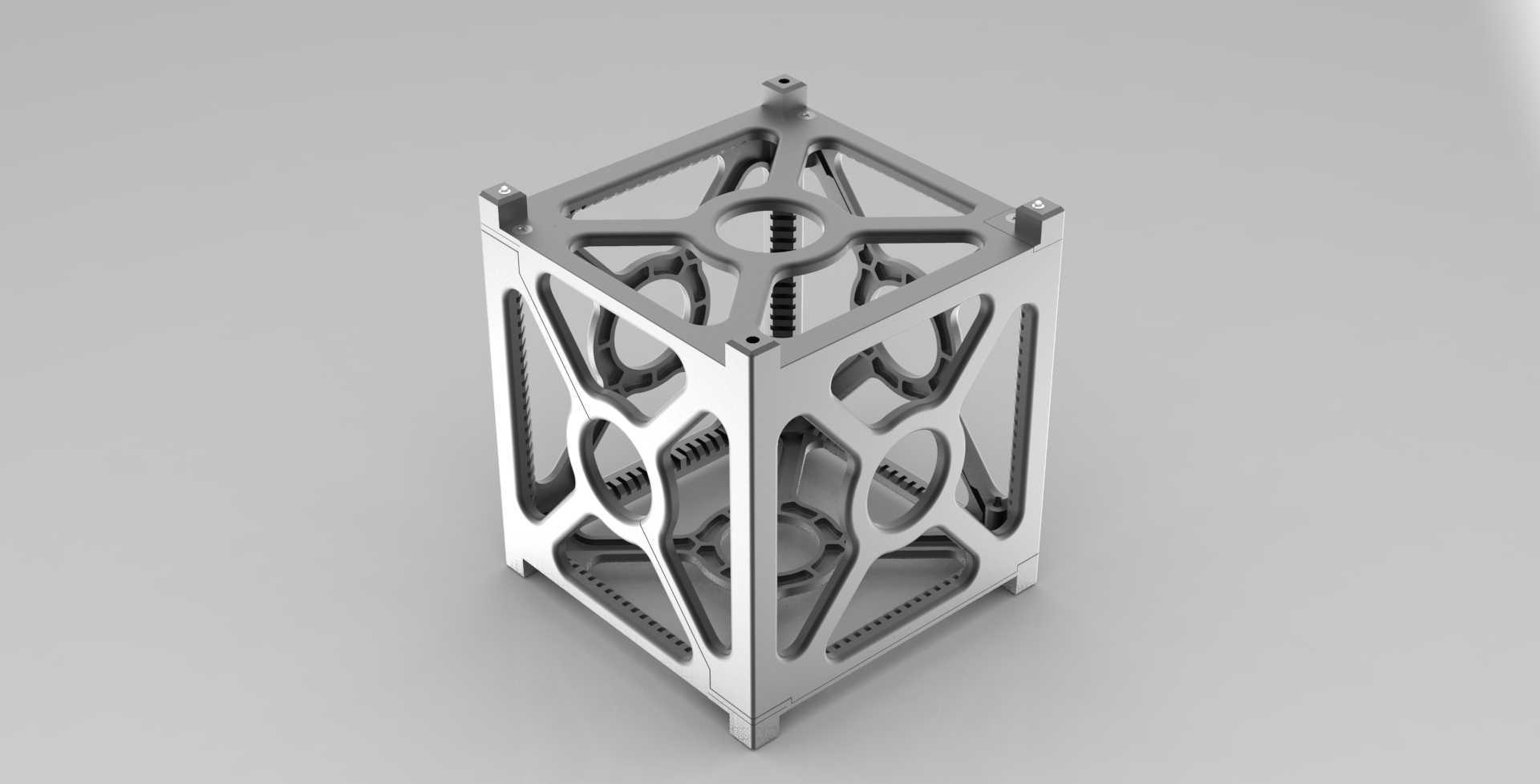

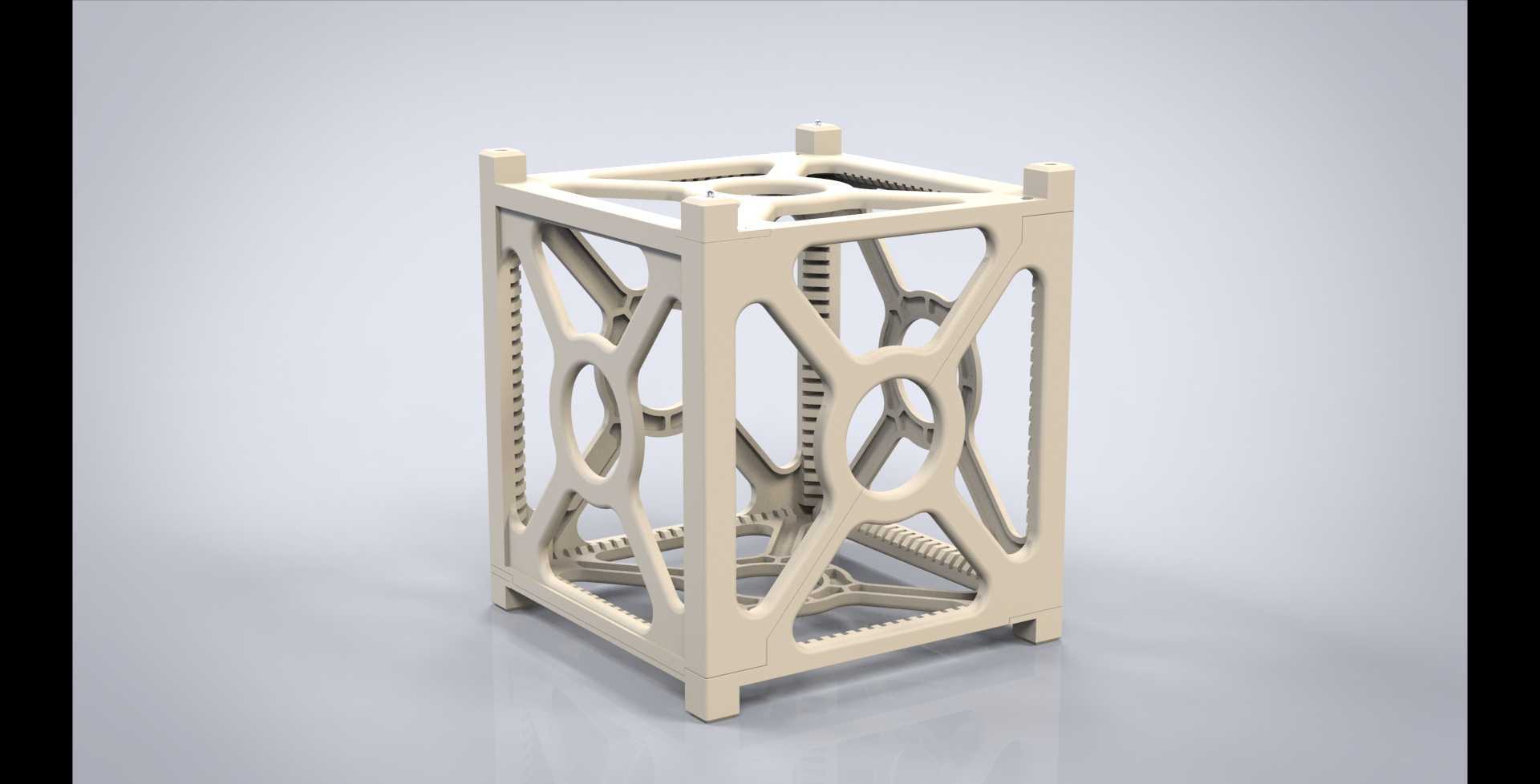

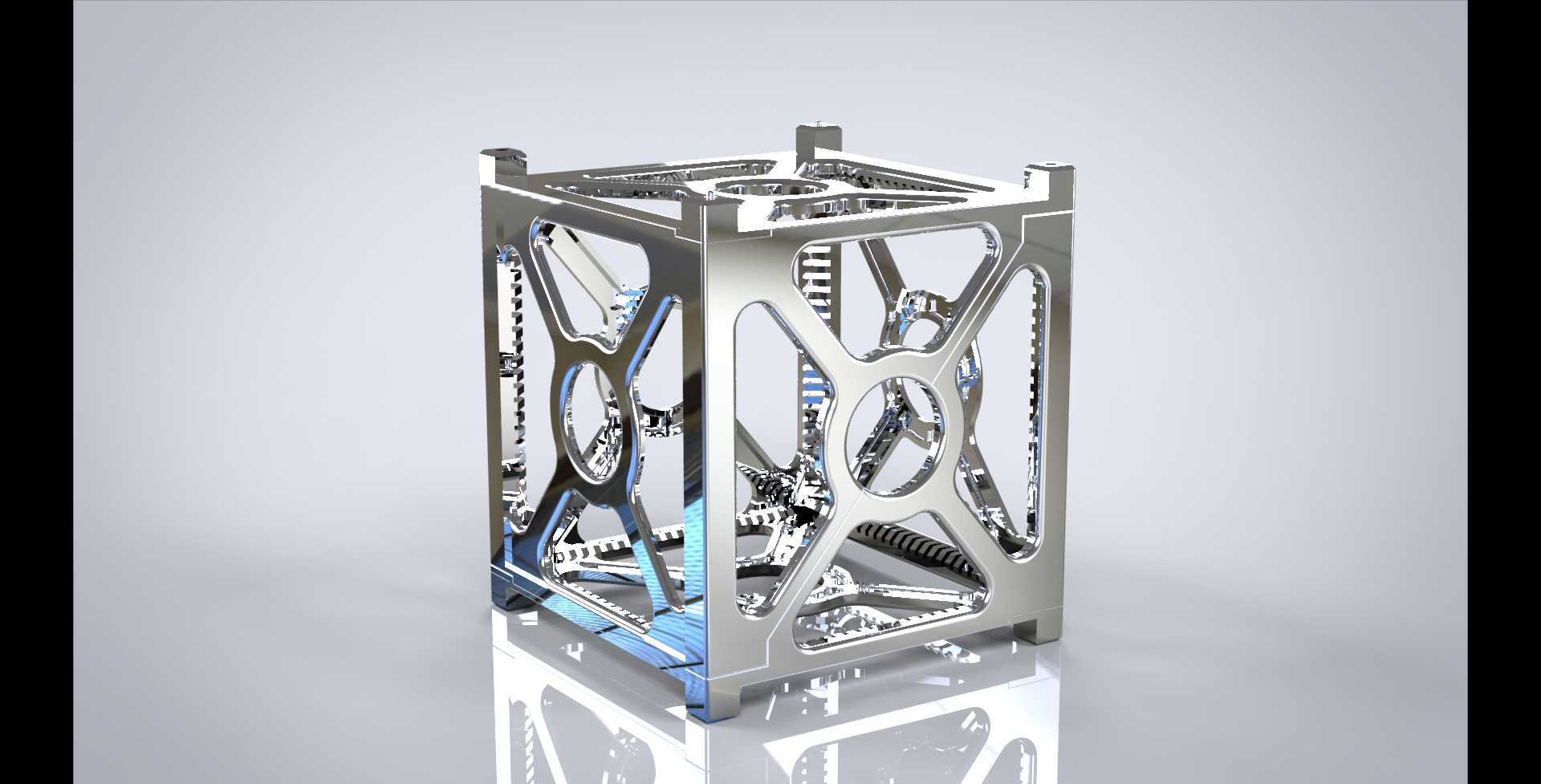

　　该结构面向微纳卫星快速集成发射需求设计，适配1U标准立方星的星内设备安装布局，整体采用对称式分瓣框架构型，无需复杂工装即可完成整星组装，适配商业航天批量生产、快速迭代的研发节奏。框架主体采用PEI聚醚酰亚胺作为基材，适配增材制造工艺路线，规避金属激光烧结工艺的高成本与后处理复杂度，相比传统折叠铝板拼接方案，一体化成型的框架可减少70%以上的拼接紧固件数量，同时在结构表面预留真空金属化镀膜的工艺基准面，可通过后续表面处理实现太阳辐射反射功能，平衡轨道阳照区与阴影区的温差，降低星内温控系统的负载。

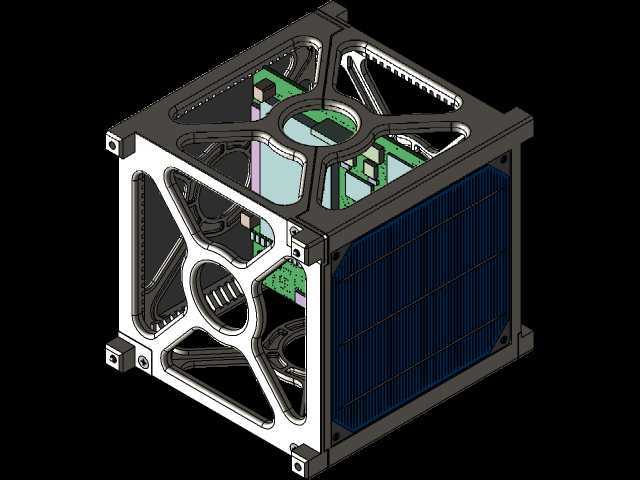

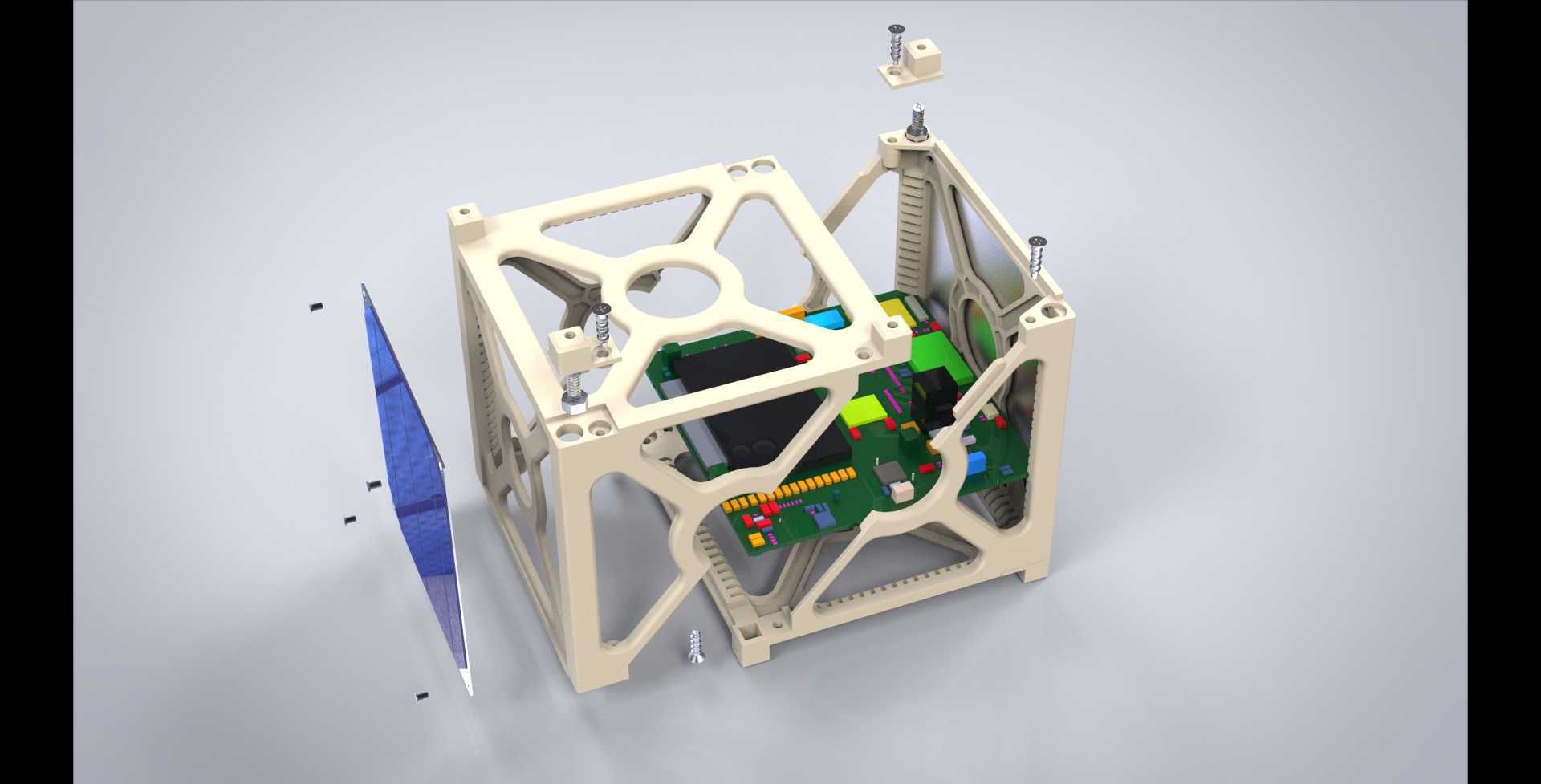

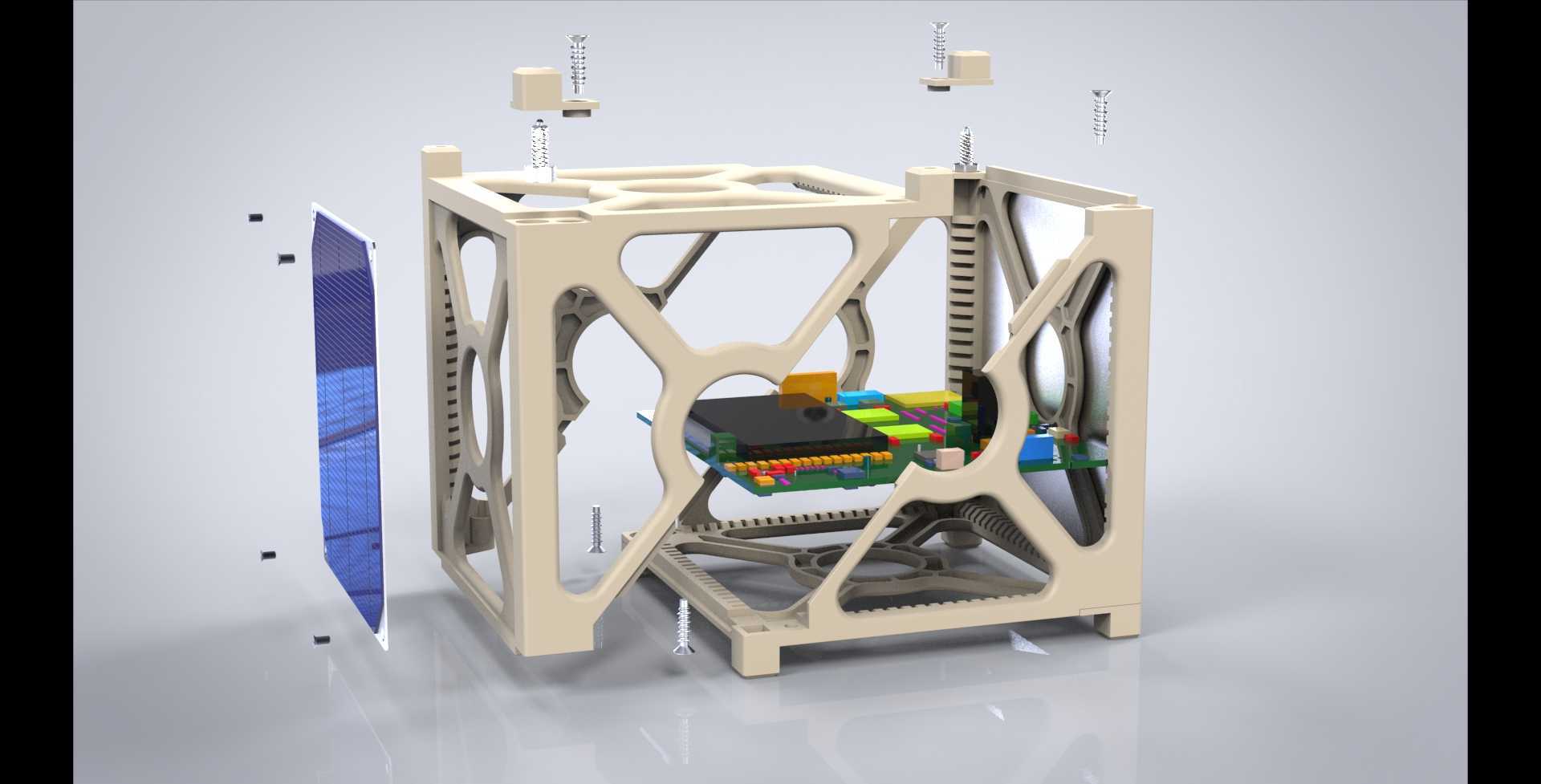

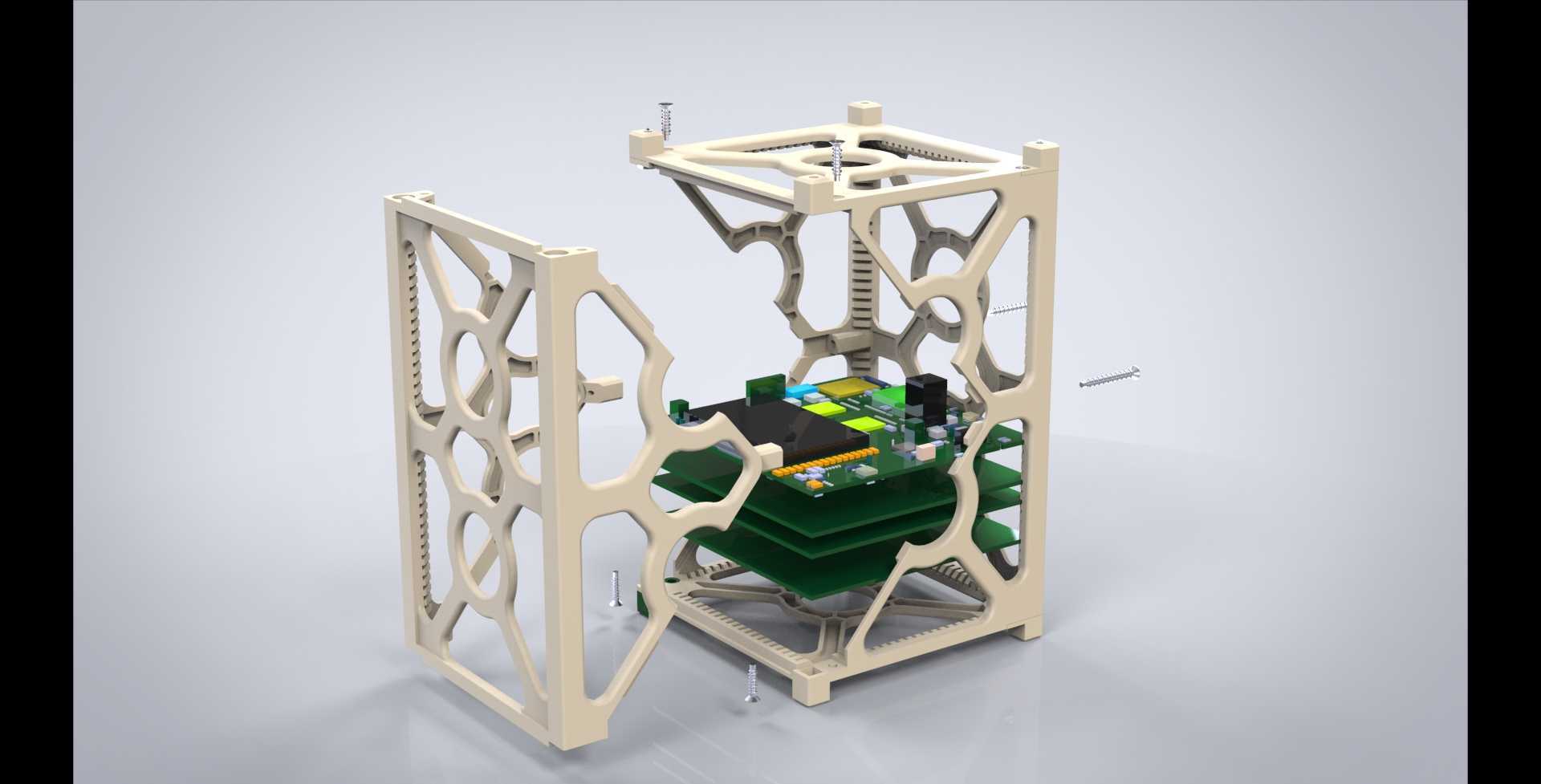

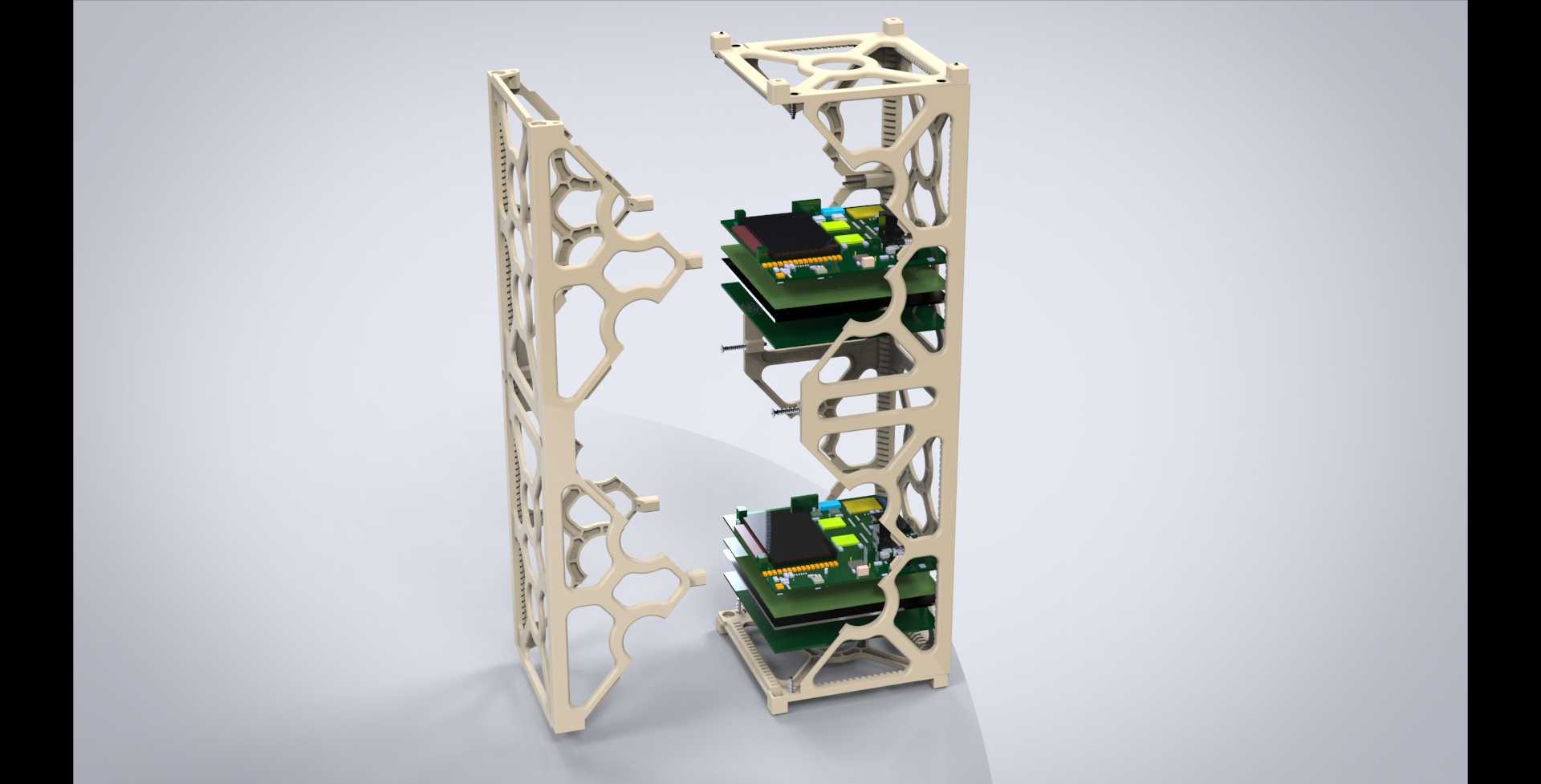

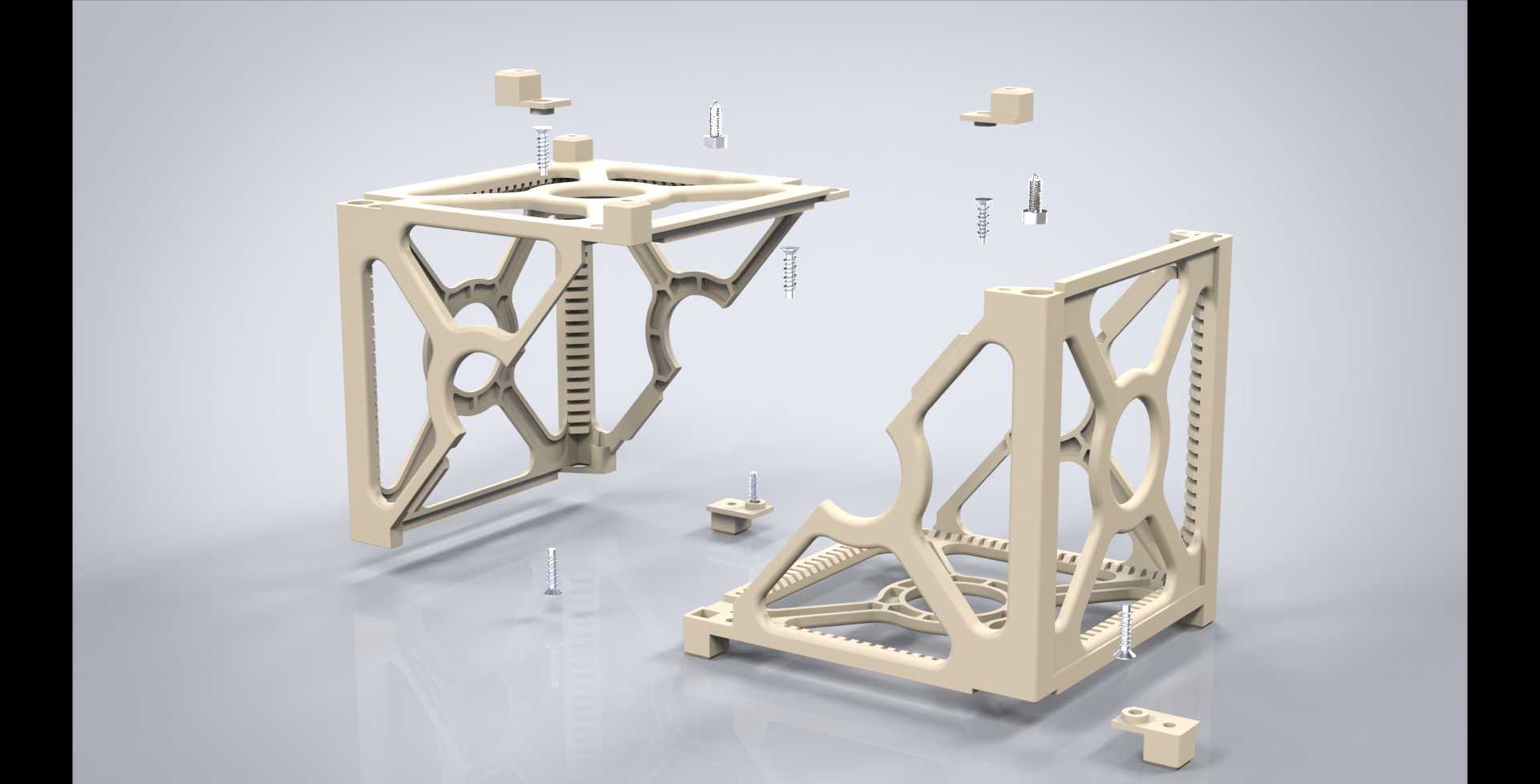

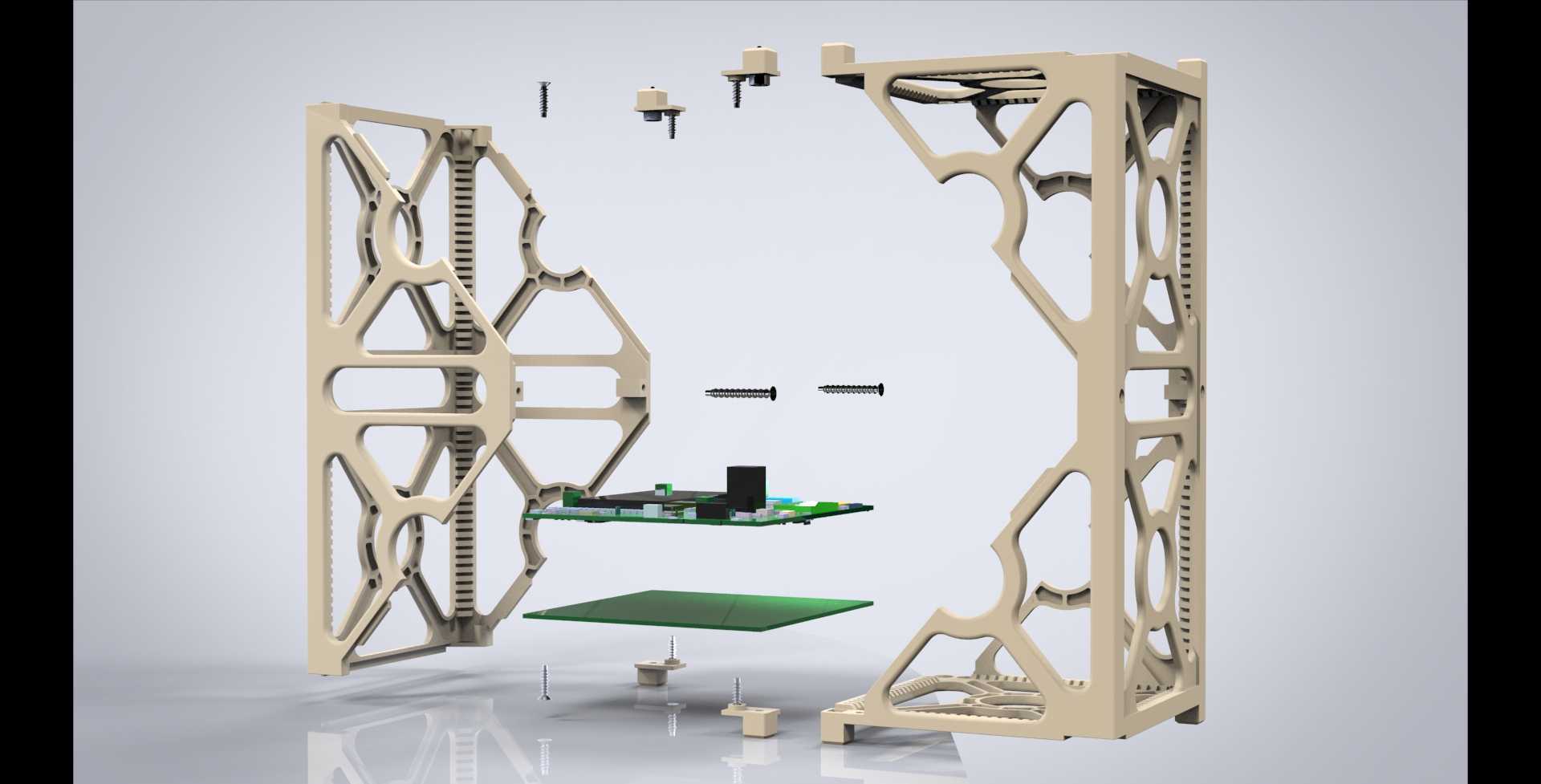

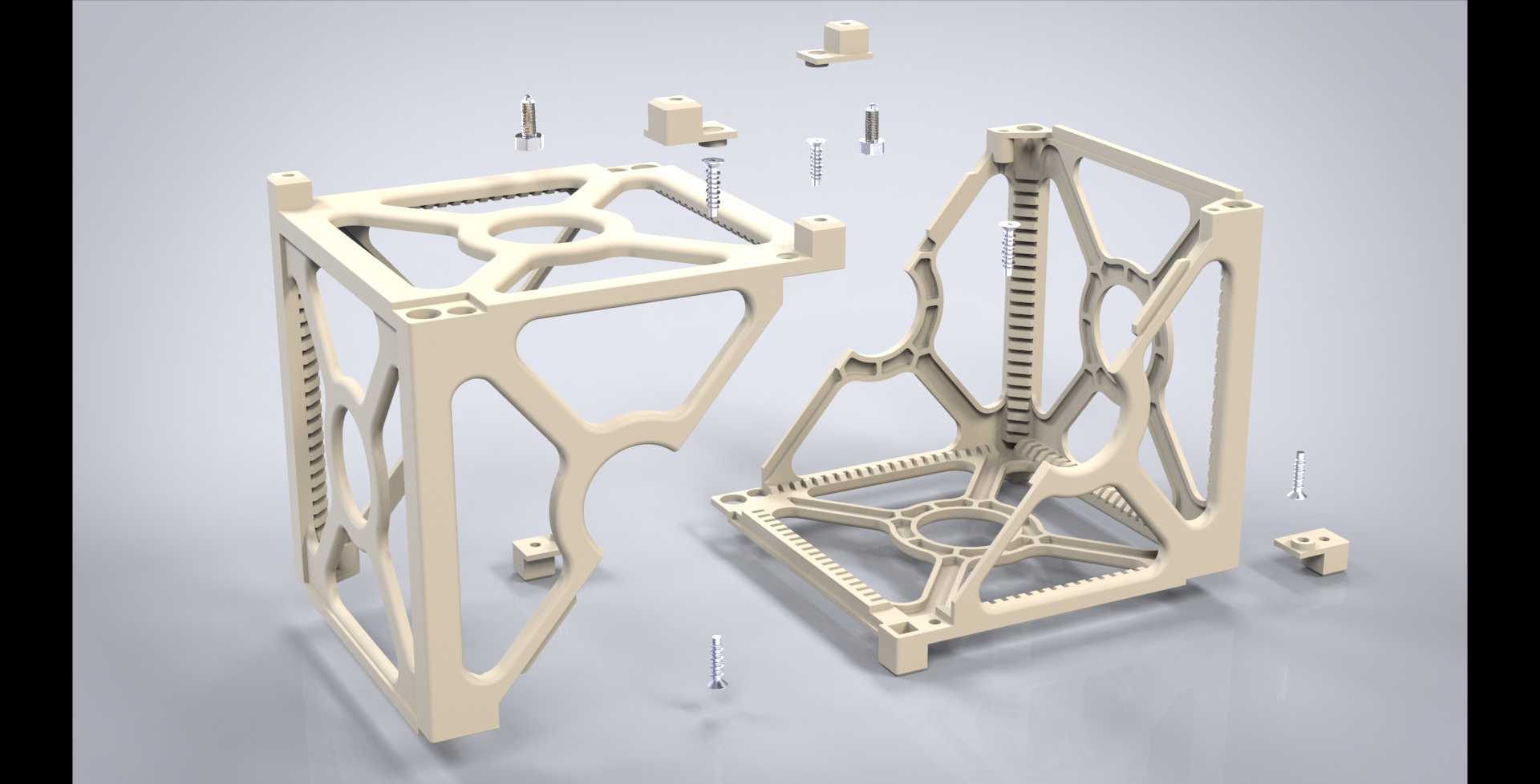

　　结构设计阶段优先考虑星载电路板的快装需求，将框架内部设计为对称式导轨槽结构，标准尺寸的PCB板可直接沿槽位滑入到位，无需额外设计转接支架，单块电路板的安装时间可压缩至传统螺接方案的五分之一；框架拆分面仅设置少量连接点位，通过普通自攻螺钉即可完成两瓣框架的拼合锁紧，拆分缝位置设计有定位止口，拼合后可保证框架整体形位公差满足星敏感器、通信天线等对安装基准有高精度要求的设备的安装需求。支脚部分采用可拆卸式设计，可根据不同运载适配器的接口要求快速更换适配支脚，支脚与主体连接位置预置弹簧柱塞锁紧结构，安装时可自动卡入运载接口的定位槽内，配合锁紧螺母即可完成整星的发射前固定，可承受发射阶段的轴向过载与横向振动载荷。

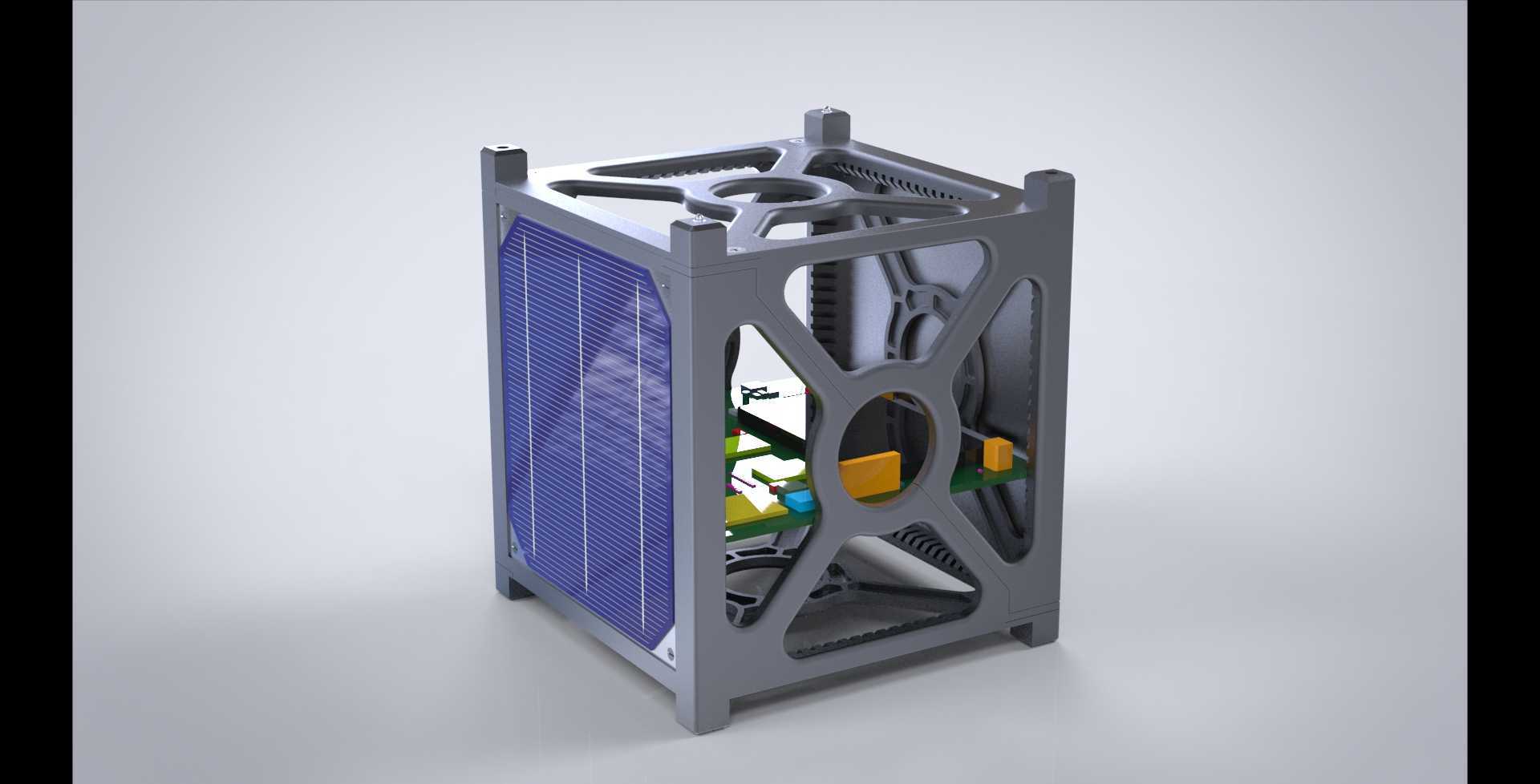

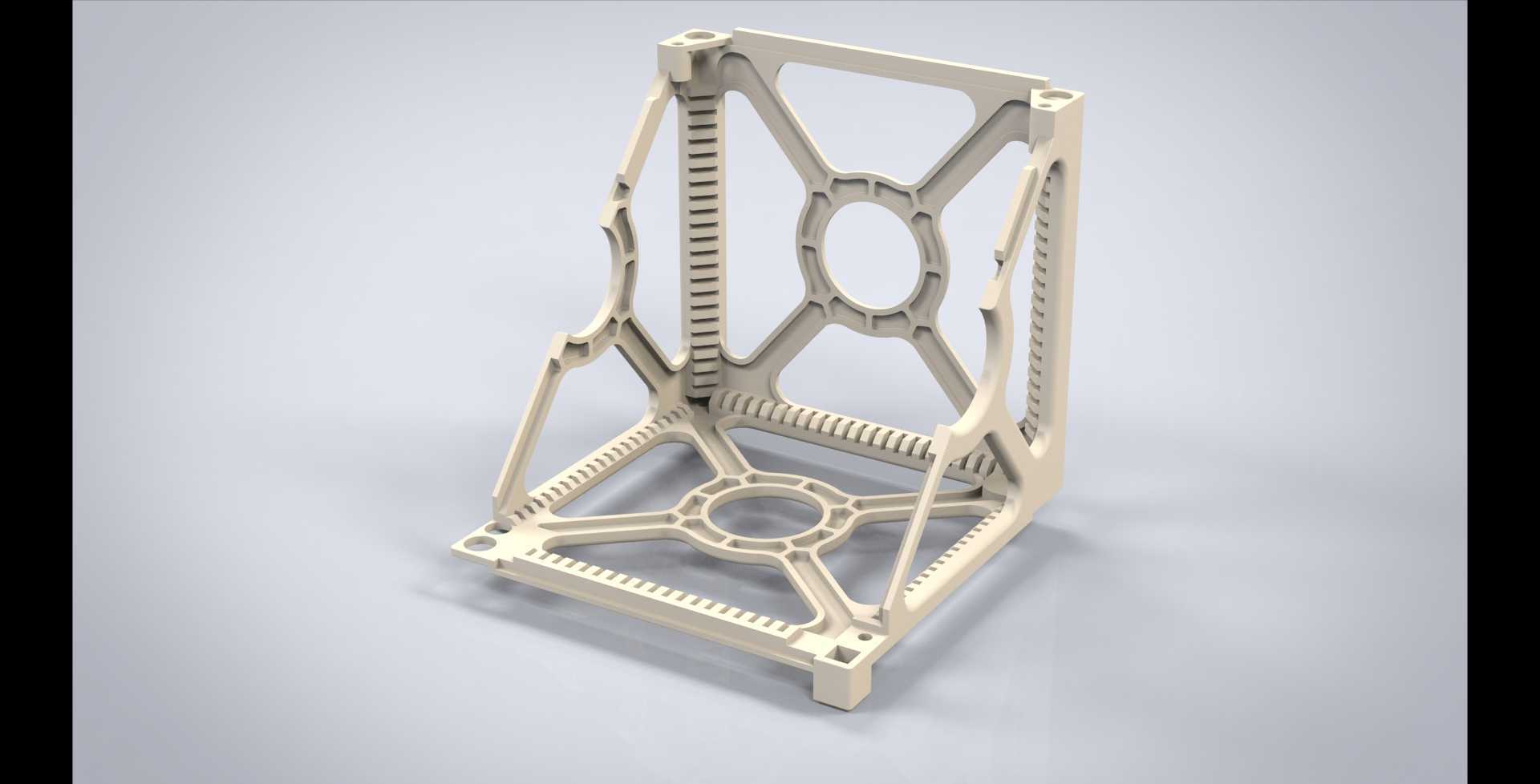

　　框架侧面采用钢筋与加强筋复合的承力构型，筋条走向经过拓扑优化，在保证整体刚度的前提下尽可能去除非承力区域的材料，降低整星结构死重；连接孔位根据紧固件类型做了差异化设计，普通自攻螺钉安装孔直接预留适配底孔，弹簧柱塞安装孔预留攻丝余量，组装时可根据柱塞规格完成最终攻丝，避免增材制造过程中螺纹孔成型精度不足导致的装配问题。框架外侧预留太阳翼安装接口，可直接粘贴标准规格的太阳能电池片，电池片安装面与框架主体之间设置隔热槽，减少电池片温度波动向星内传递。

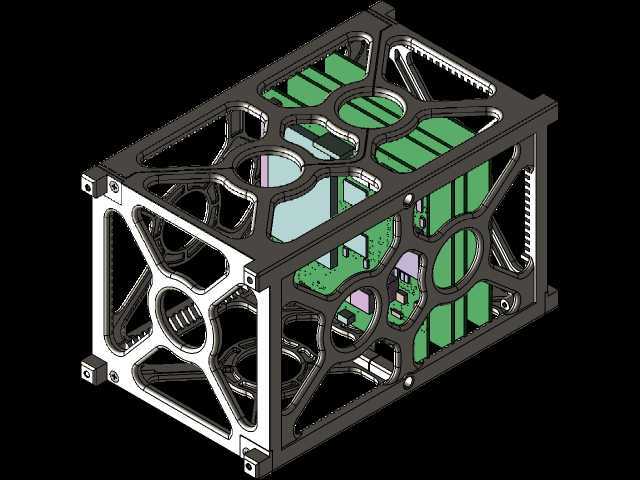

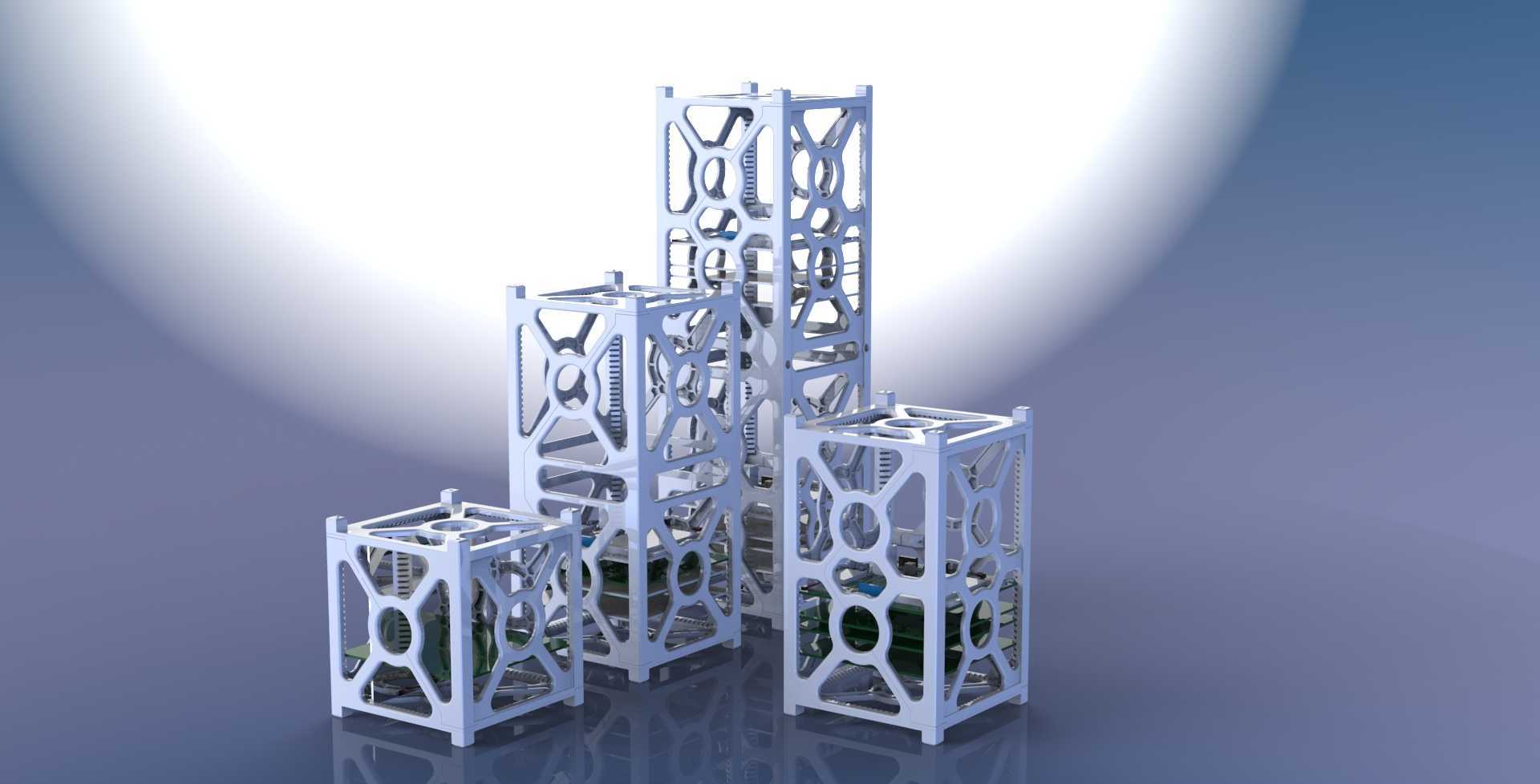

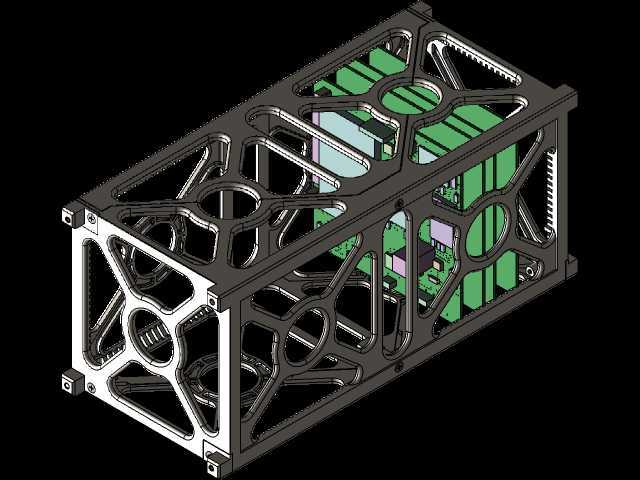

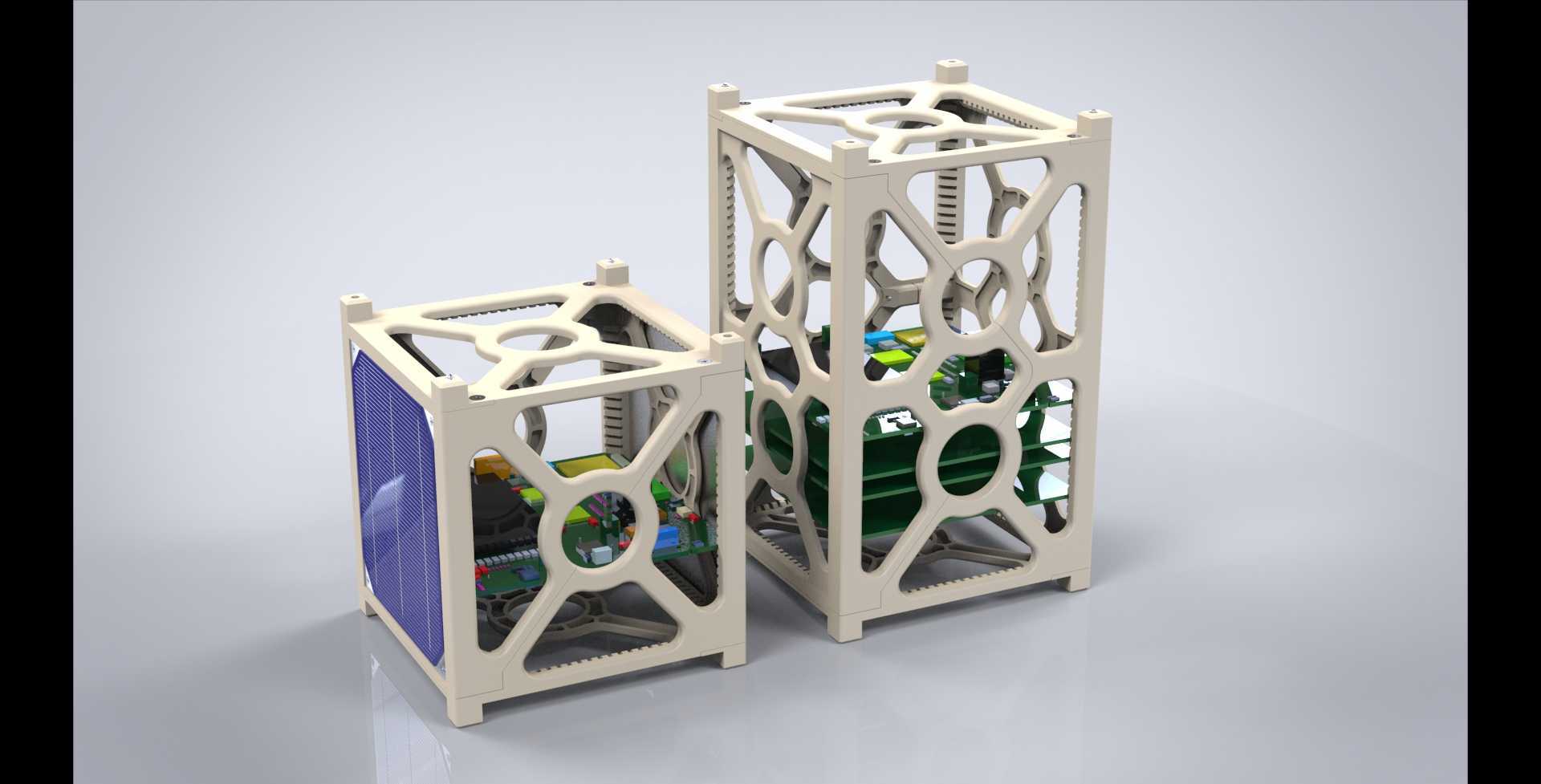

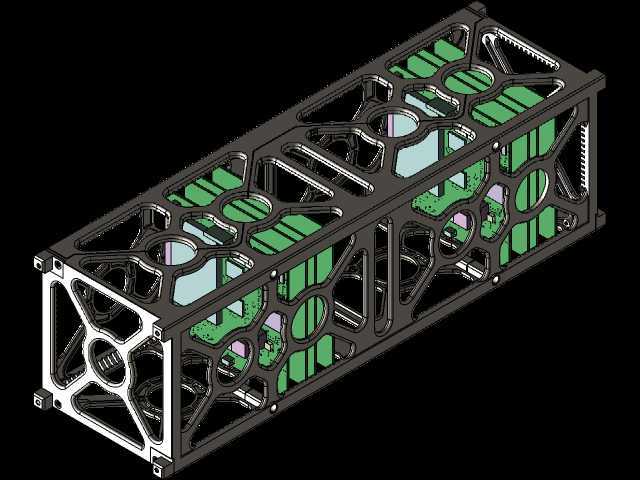

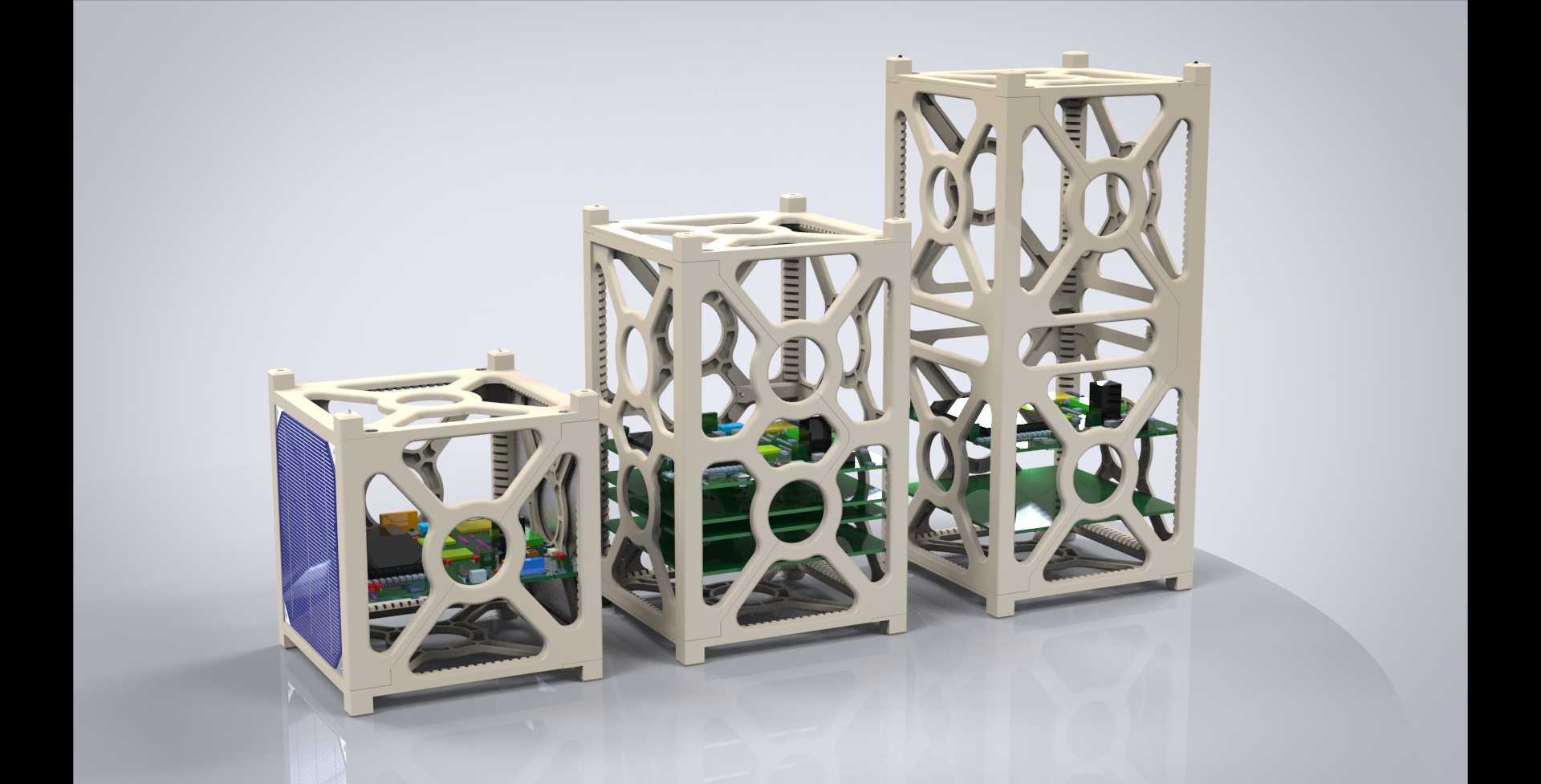

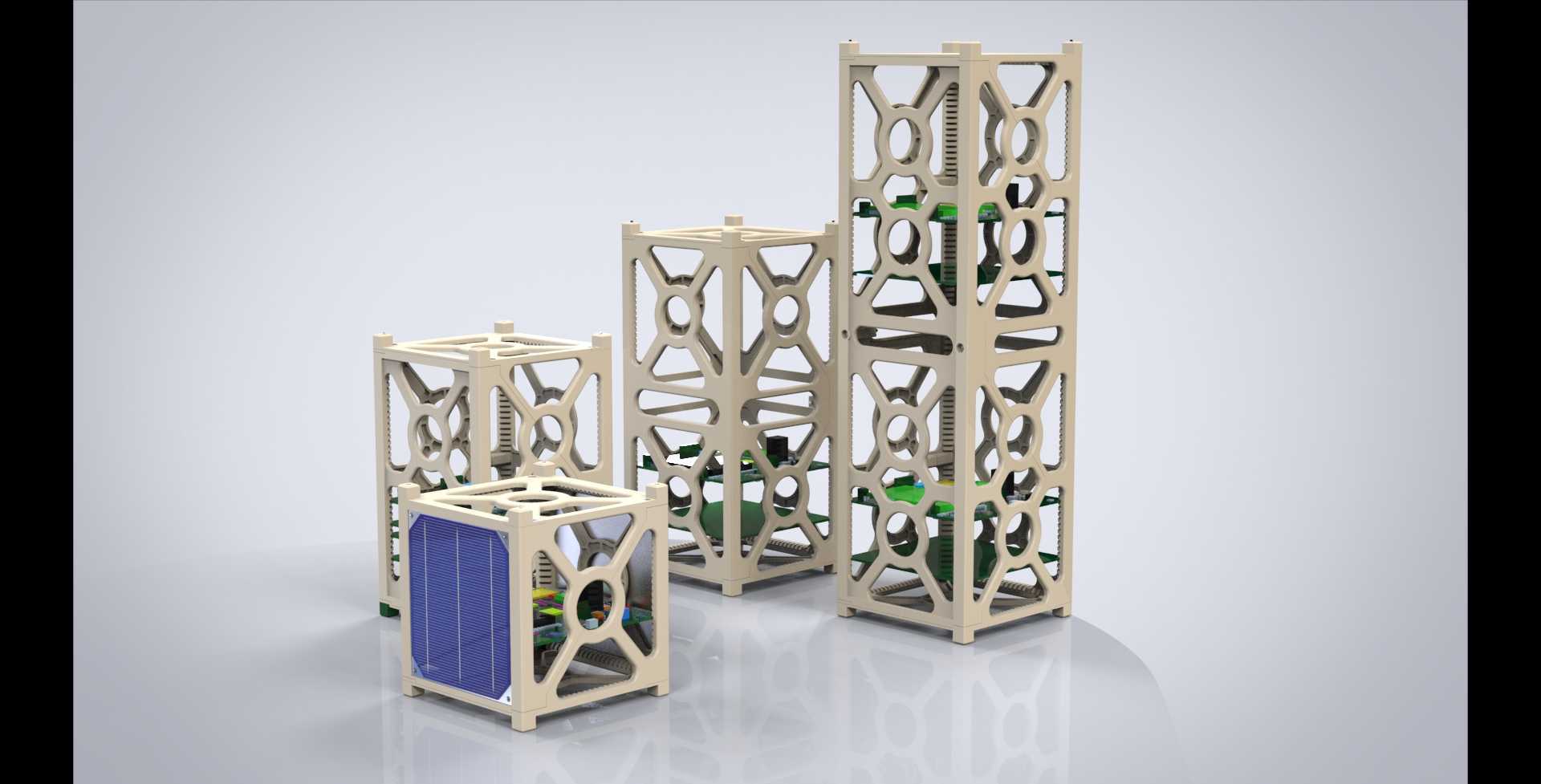

　　作为基础模块化结构，该框架可根据不同卫星的载荷需求做适应性修改，可拓展为2U、3U等不同规格的立方星主承力结构，不同功能模块的框架可通过统一的对接接口实现组合安装，满足多星组网、编队飞行的构型需求。框架所有棱边均做圆角处理，避免组装过程中划伤操作人员或损坏星载设备线缆，内部走线位置预留线卡安装位，可规范星内线缆走向，避免线缆晃动干扰星内设备运行。结构整体的安装边界完全匹配立方星通用运载释放机构的尺寸要求，无需额外做适配修改即可直接装入标准皮卫星部署器，适配当前主流的商业航天发射搭载需求，可大幅缩短微纳卫星的结构研发周期，降低小卫星的研制门槛。
