扭曲曲面装饰灯外观结构设计

　　这款扭曲曲面装饰构件的设计，最初是为高端商业空间的氛围照明配套做的外观适配方案，在做结构拆解之前，先跑了三次现场核对安装边界——现场是挑高4.2米的轻奢风酒店走廊，原有预埋的灯座安装孔位是120mm*60mm的矩形沉台，沉台深度18mm，周边是木饰面硬包，不能做扩孔处理，所以整个构件的安装基座必须完全卡入这个沉台，不能突出墙面破坏硬包的平整度，这是整个设计最先卡死的边界条件。

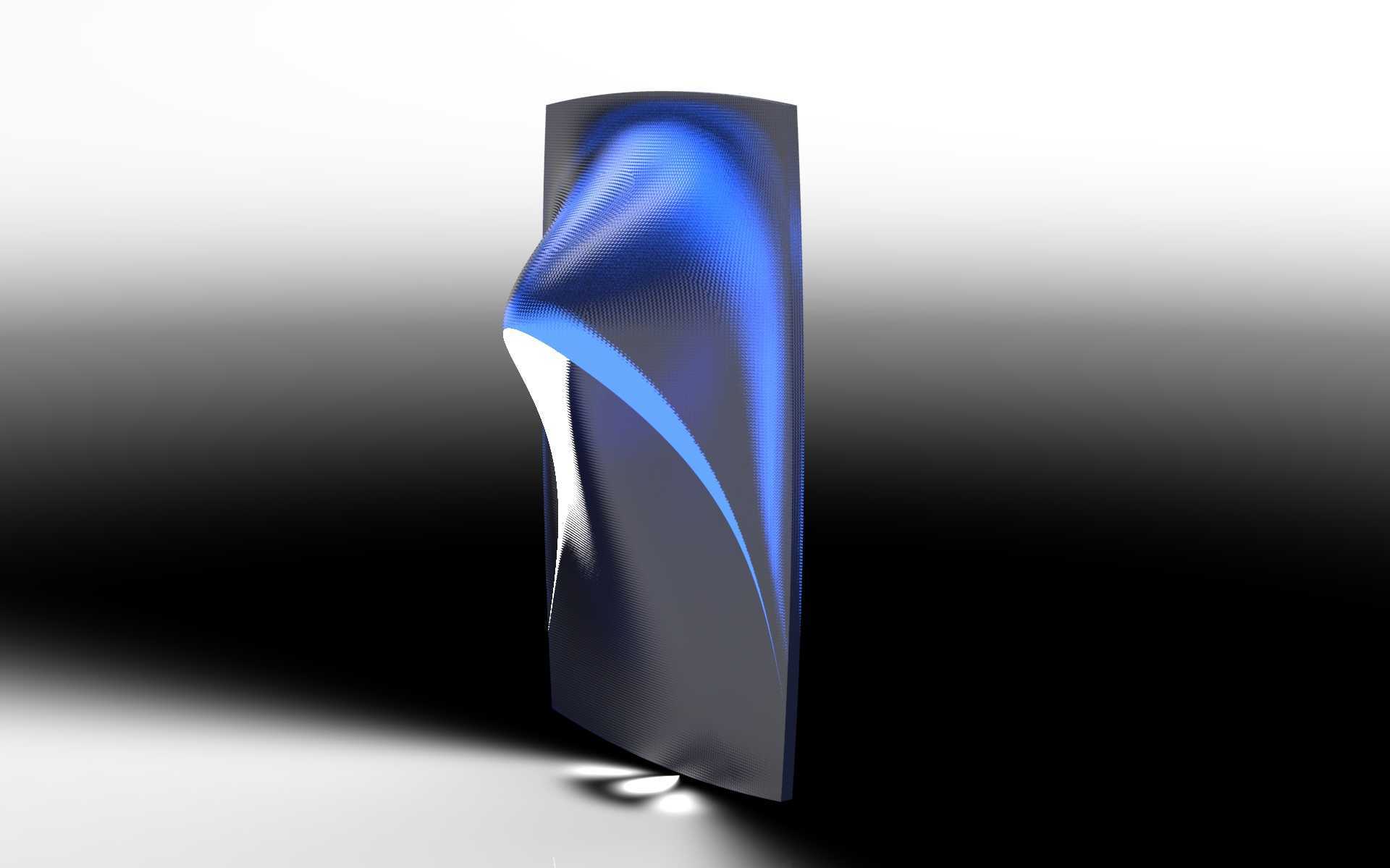

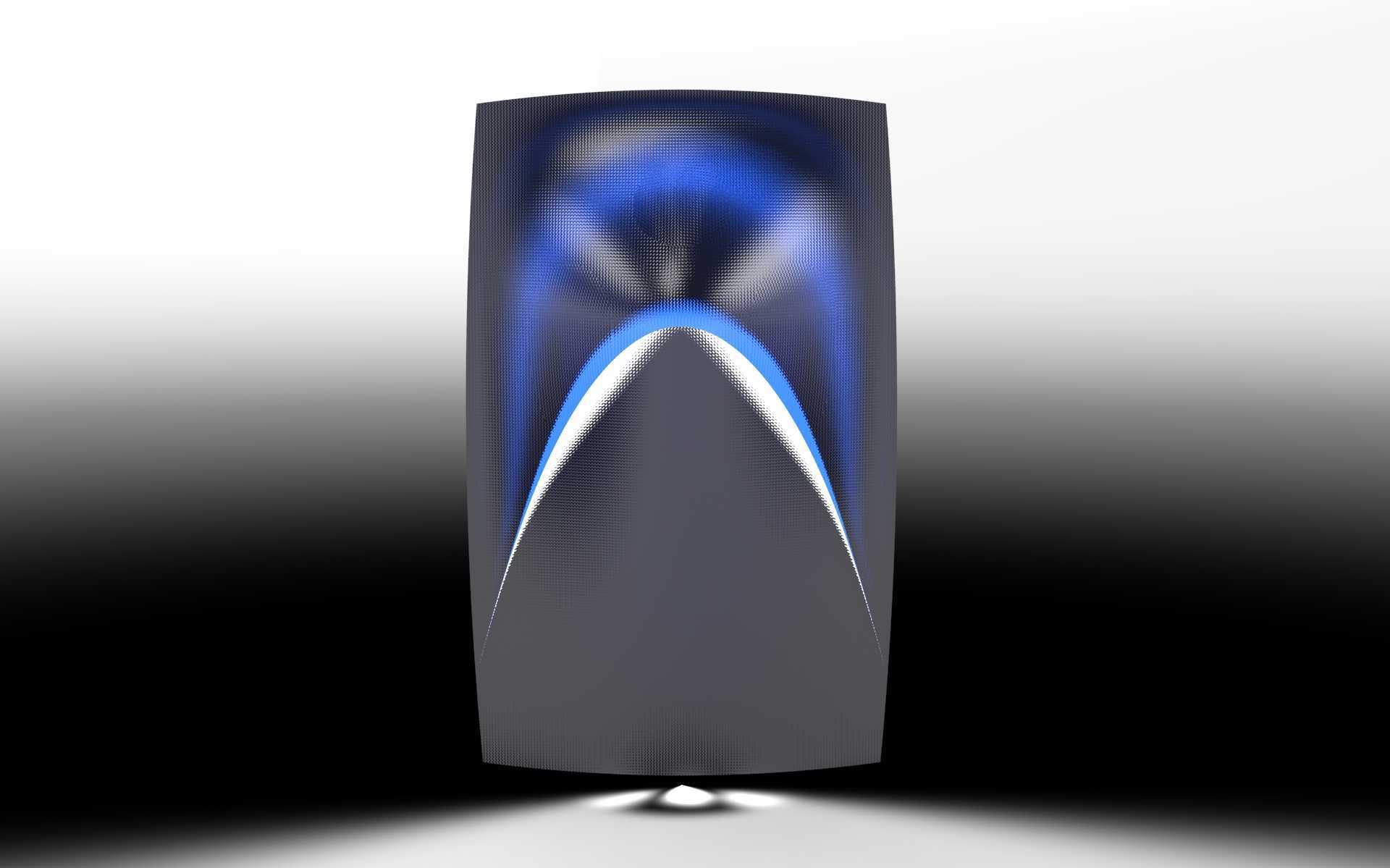

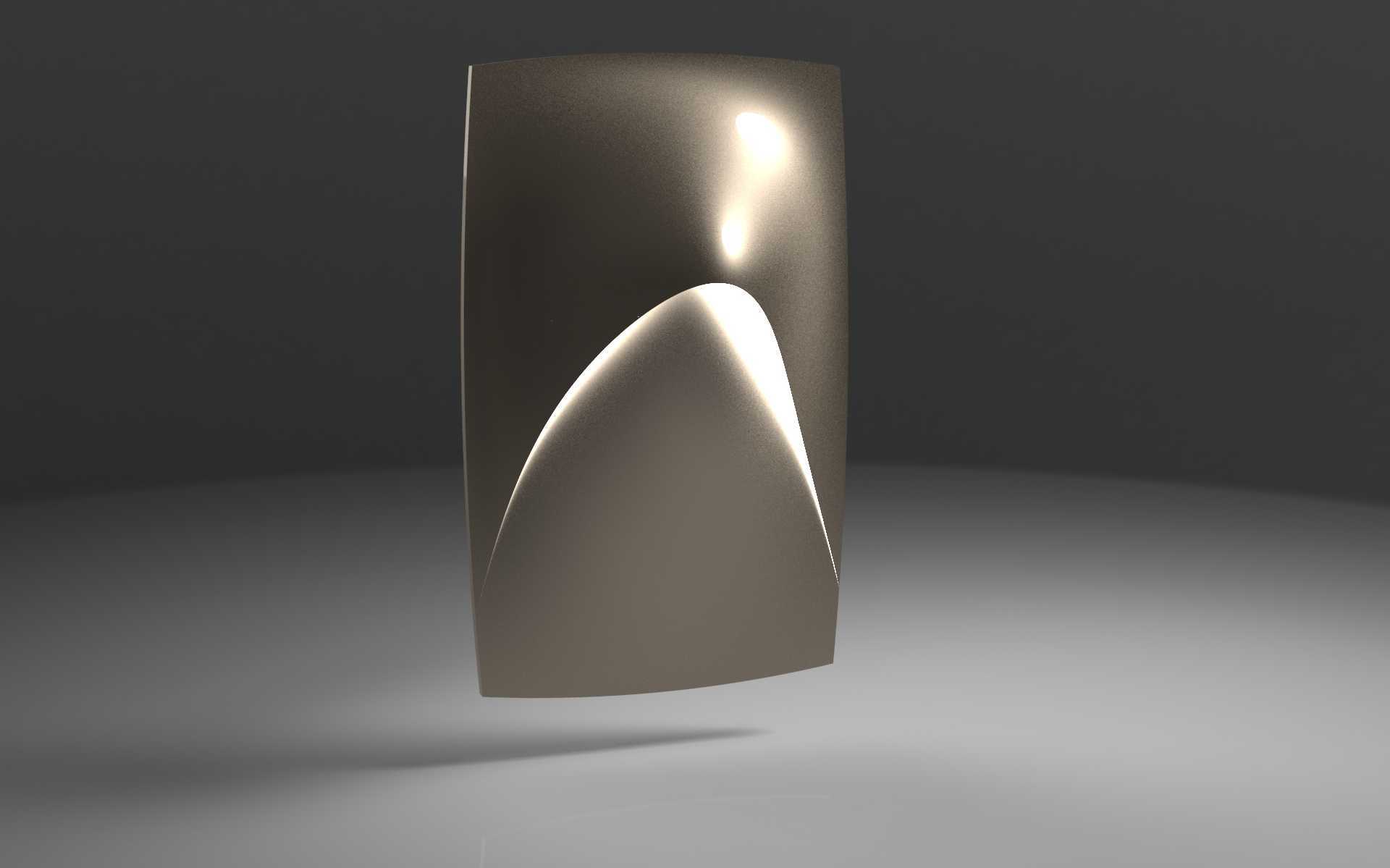

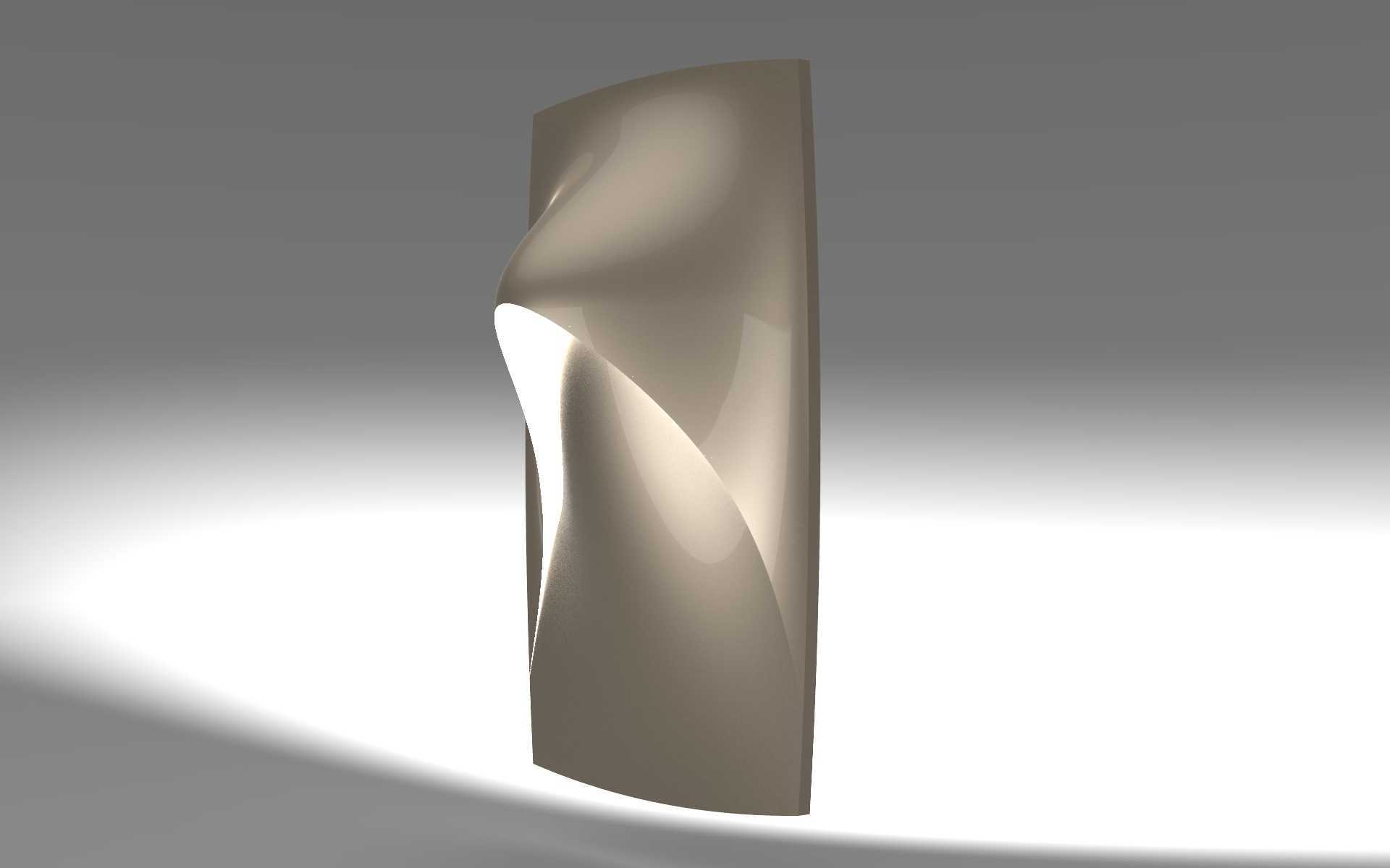

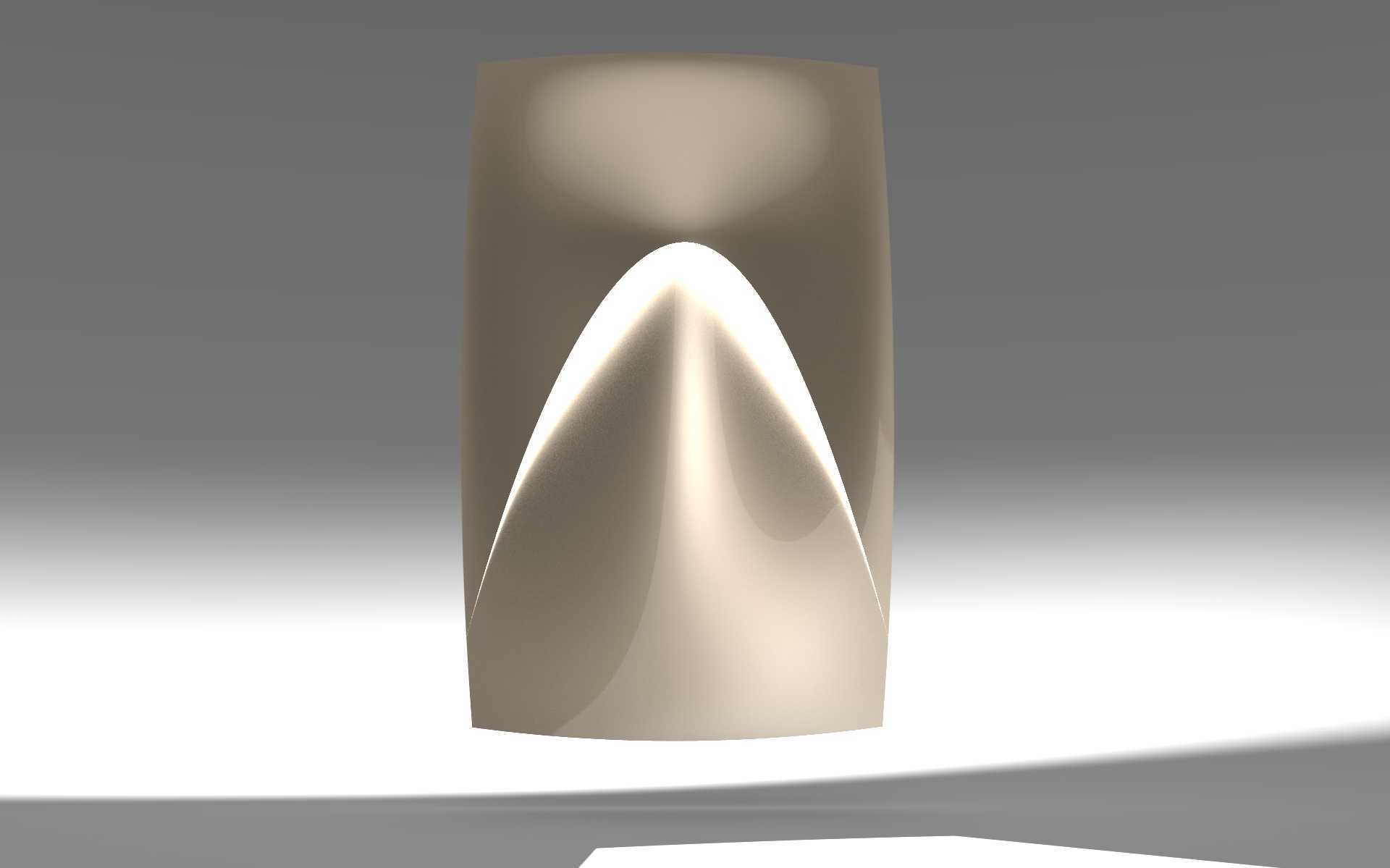

　　一开始做方案的时候，团队里有人提过做常规的弧形灯罩，但是现场的硬装设计师要求灯光不能有明显的直射眩光，同时要在墙面上打出渐变的光影层次，不能是死板的矩形光斑。所以最终选了单方向连续扭转的曲面结构，整个曲面从基座位置开始，沿着垂直方向做120度的连续扭转，曲面的壁厚控制在2.5mm，用半透的磨砂PC材质做主体，光线穿过曲面的时候，会随着曲面的曲率变化产生不同的折射角度，最终在墙面上投出连续的渐变光带，不会出现生硬的明暗分界。

　　做曲面建模的时候，特意把扭转的起始位置设在基座往上15mm处，基座部分保留直边结构，和预埋沉台做间隙0.2mm的过渡配合，安装的时候直接打结构胶固定就行，不需要额外打螺丝，避免破坏墙面的木饰面。曲面的边缘做了R1.2mm的圆角倒边，一是避免安装的时候刮伤施工人员的手，二是让光线从边缘透出来的时候不会出现锐利的亮边，光影过渡更柔和。整个构件的总高度控制在380mm，突出墙面的最大距离是85mm，这个尺寸是反复核对过人流动线的——走廊的净宽是1.8米，成年人的肩宽平均在400mm左右，正常行走的时候肢体不会碰到突出的构件，同时这个突出距离刚好能让曲面的扭转形态在人正常行进的视角里呈现出连续的形态变化，不会因为太贴墙失去立体层次感。

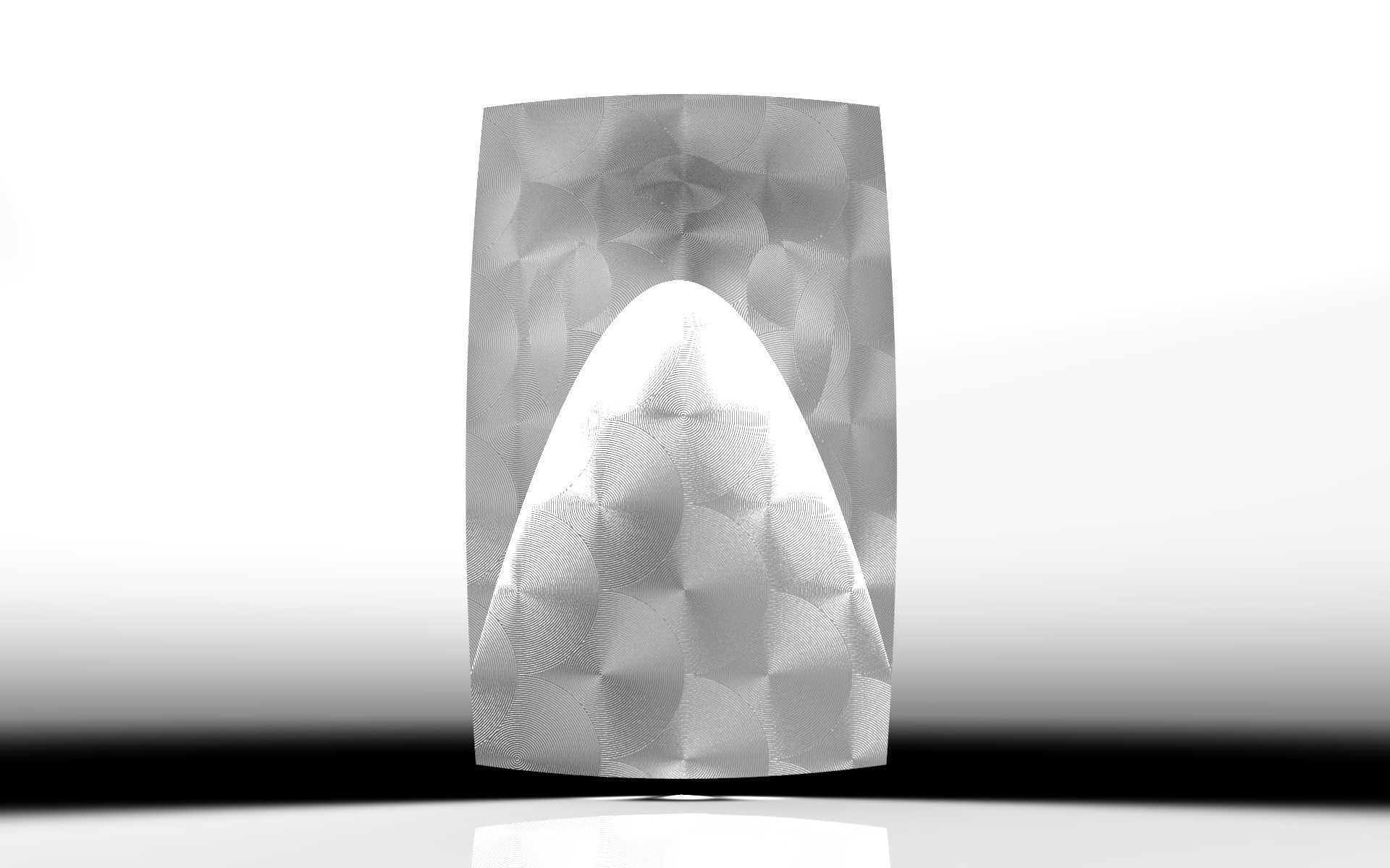

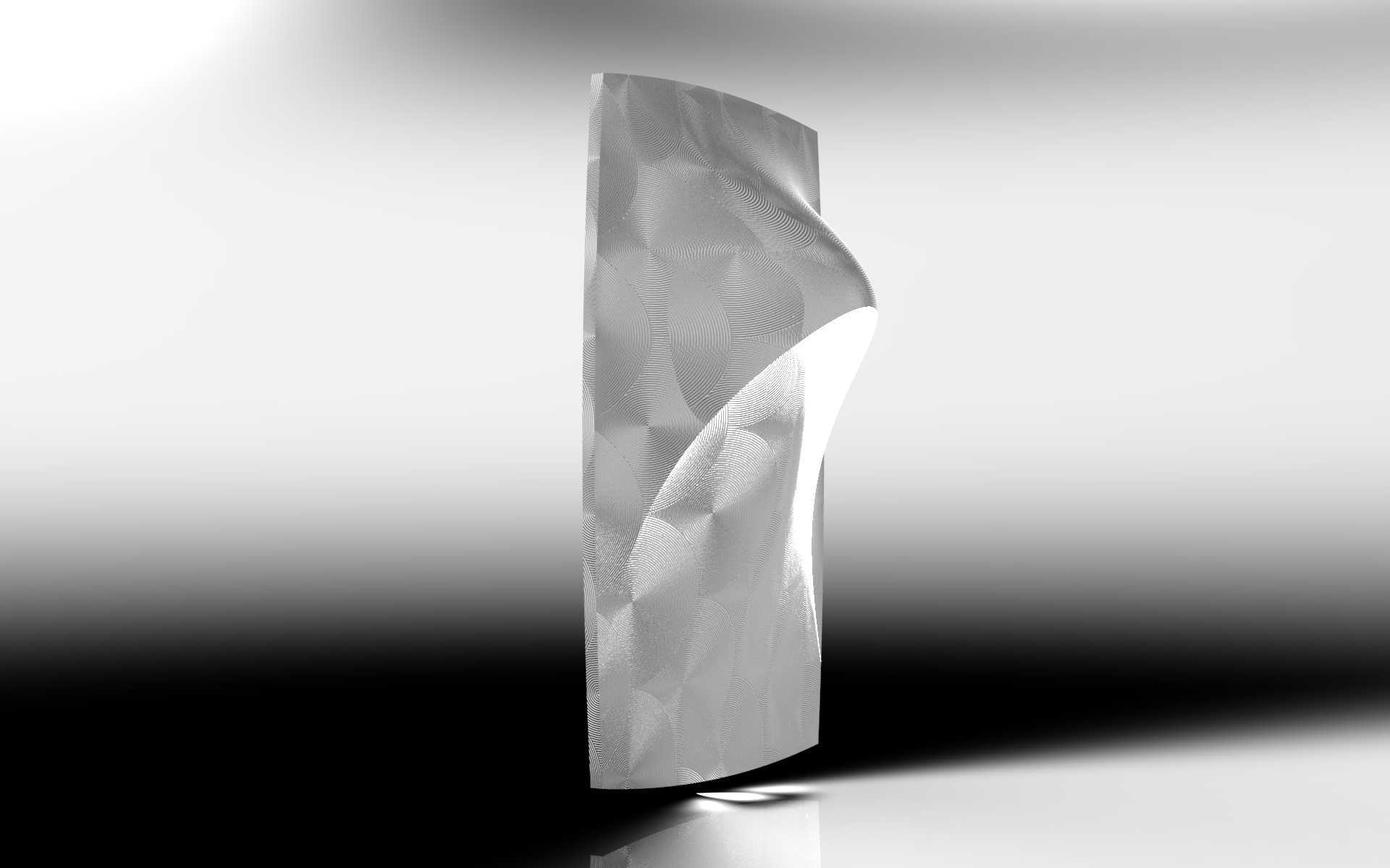

　　在结构细节上，曲面的内表面做了细微的晒纹处理，粗糙度控制在Ra1.6，这个粗糙度是打了三次样才定下来的：太光滑的话，内部LED灯珠的点阵会透出来，能看到明显的灯珠颗粒感；太粗糙的话，光线的损耗太大，整体亮度会下降30%以上，达不到走廊氛围照明的照度要求。内部的灯板安装位做了3mm的定位凸台，灯板贴在凸台上之后，和曲面内表面的距离保持在12mm，这个距离刚好能让灯珠的光线在曲面内部充分漫反射，不会出现局部过亮的光斑。

　　实际落地测试的时候，还特意调整了曲面扭转的速率——最开始的方案是上下扭转角度均匀分布，打出来的光带中间段太亮，上下两端偏暗，后来把扭转速率改成非线性的，基座往上0-100mm段扭转40度，100-280mm段扭转60度，280-380mm段扭转20度，调整之后整个光带的亮度均匀度能达到0.85以上，符合商业空间照明的均匀度要求。另外，构件的顶部做了微向内收的1mm折边，避免积灰，日常清洁的时候用干抹布顺着曲面擦拭就行，没有清洁死角。

　　这个构件除了用在酒店走廊，还能适配高端展厅的展墙照明、轻奢家装的背景墙装饰灯、品牌门店的形象墙氛围件，只要安装面的预埋孔位符合基座尺寸，都可以直接适配，不需要额外改结构。建模的时候整个曲面是G2连续的，不管是做CNC手板打样还是开模注塑，都不会出现曲面褶皱或者曲率突变的问题，分型面设在基座和曲面的交接位置，开模的时候不会有倒扣，不需要做复杂的抽芯结构，能有效控制开模成本和生产良率。
