卡莫齐QR30A气动回转驱动结构设计

　　在自动化产线的工位切换、工件转序、角度定位环节，气动回转驱动是应用频次极高的执行部件，这款卡莫齐QR30A规格的回转驱动，属于齿轮齿条式气动摆动执行元件，区别于叶片式摆动气缸，其结构刚性更强，输出扭矩更稳定，在中载旋转工位的长期运行可靠性表现更突出。从实际应用场景来看，这类回转驱动常被用于装配线的工件翻面工位、检测设备的角度切换台、包装机械的物料转向机构、小型加工专机的多工位转台驱动，也可搭配气动夹指组成旋转拾取模组，完成物料的取放转移动作，适配电子组装、小五金加工、食品包装等多个领域的自动化设备改造与新机设计需求。

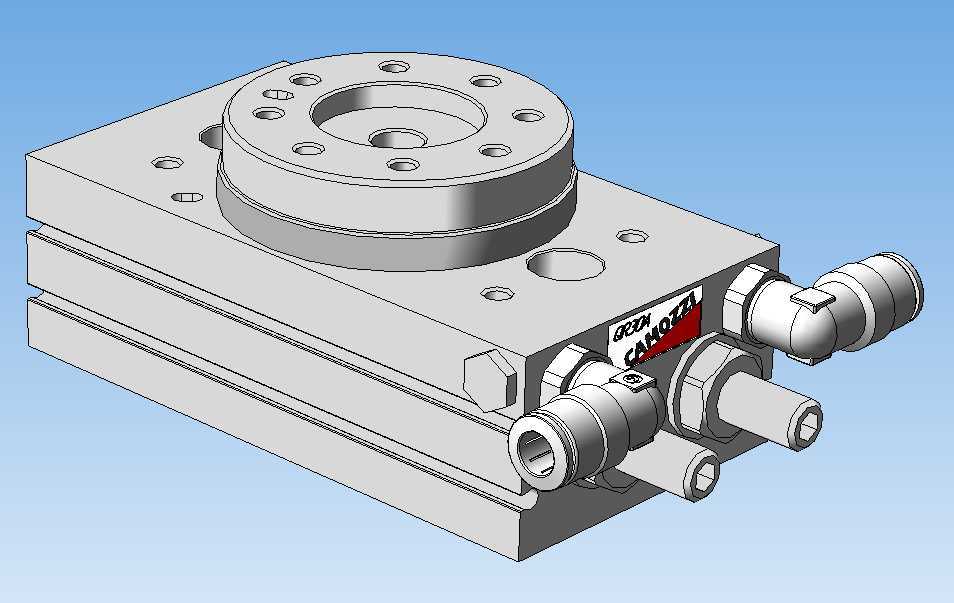

　　从结构设计思路来看，这款回转驱动采用集成式阀岛安装接口设计，本体侧面预留的标准快插接头位，可直接适配常用规格的气动气管，无需额外加装过渡接头，减少了管路连接的泄漏点。本体上部的圆形输出法兰采用多螺栓孔均布设计，可直接对接工装板、夹爪安装座、检测治具等负载，法兰中心的定位孔可与负载的定位销配合，保证旋转同轴度，避免长期运行出现偏载磨损。本体底部的安装面采用平整加工面，预留的沉头安装孔可从上方直接锁付固定在设备安装板上，也可通过侧面的螺纹孔实现侧装，适配不同设备的安装空间需求。

　　从功能特性来看，这款回转驱动的齿轮齿条传动结构，可将活塞的直线运动转化为输出法兰的旋转运动，相比叶片式结构，其内部密封件的磨损速率更低，在频繁正反转的工况下使用寿命更长，输出端的轴向与径向承载能力更强，可直接挂载一定重量的工装负载，无需额外加装支撑轴承。本体上集成的缓冲调节结构，可通过侧面的调节螺钉调整旋转端点的缓冲力度，避免高速旋转到位时产生刚性冲击，保护工装与工件不受磕碰损伤，同时降低工位运行的噪音。气路接口采用对称设计，可根据设备管路排布方向选择进气口位置，无需额外更改气路走向，降低现场安装的配管难度。

　　从安装边界与尺寸适配来看，这款QR30A规格的回转驱动本体为矩形块状结构，整体厚度控制紧凑，在设备内部安装时不会占用过多的Z向空间，输出法兰的旋转中心与本体安装面的定位基准保持严格的位置度公差，在三维建模装配时可直接以本体底面为安装基准，对齐设备安装板的坐标平面，输出法兰的旋转轴与Z轴重合，无需额外调整装配坐标。其安装孔的孔位间距符合行业通用的安装尺寸标准，可与同规格的其他品牌回转驱动实现互换，在设备维护更换时无需重新加工安装板，降低备件替换的成本与周期。在进行三维布局时，需要预留出气管接头的安装空间，以及缓冲调节螺钉的操作空间，避免与周边的其他机构产生干涉，同时要考虑输出端负载的旋转半径，确保法兰旋转过程中不会与周边的线体、治具发生碰撞。

　　在实际选型应用中，这类回转驱动的输出扭矩可满足常规小型工装的旋转驱动需求，搭配磁性开关可实现旋转到位的信号反馈，接入设备的PLC控制系统即可完成自动化的角度切换动作，其内部的密封结构可适配常规的工厂压缩空气气源，无需额外添加特殊的润滑装置，日常维护仅需定期检查气源过滤情况，清理安装表面积尘即可，长期运行的维护成本较低。在建模过程中，其本体的所有安装孔位、接口尺寸、法兰定位尺寸均按照实物测绘参数绘制，装配间隙符合实际生产的公差要求，可直接用于设备的装配干涉检查、气路布局模拟、工装适配设计，减少设计阶段的尺寸核对工作量，避免实际加工装配时出现尺寸不匹配的问题。
