R130规格带手动传动环精密回转工作台

　　这款R130规格的手动回转工作台，在精密装配、光学检测工位、实验室试样调姿、小型工装夹具配套场景中有着极高的出镜率，很多做桌面级精密设备集成的工程师，在需要小范围角度调整、且对成本控制有要求的工位，都会优先考虑这类手动驱动的回转结构，毕竟不需要配套伺服驱动、电控系统，纯机械结构的可靠性在多尘、有少量切削液飞溅的车间环境里，反而比电控转台更耐造，日常维护只需要定期给传动副补注润滑脂即可，不需要排查线路、校准驱动参数，一线操作工人经过简单讲解就能上手使用。

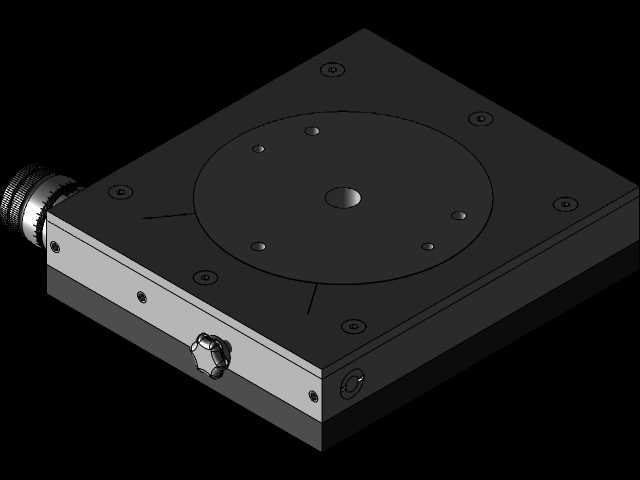

　　从结构设计逻辑来看，这款转台采用了方形安装基座搭配圆形回转台面的布局，方形基座的四个边角预留了沉头安装孔，安装时可以直接通过内六角螺栓固定在设备基板或者工作平台上，沉孔设计可以让螺栓头完全没入基座表面，不会突出平面干涉台面上放置的工件、工装。基座侧边伸出的微调旋钮集成了刻度环，转动旋钮时通过内部的蜗轮蜗杆副带动台面回转，传动副自带的自锁特性可以让台面停在任意调整角度，不会因为台面上放置的工件偏重出现自行滑移偏转的问题，不需要额外增加锁紧机构就能满足常规工位的定位需求，而台面侧边的锁紧旋钮，可以在大角度调整到位后进一步锁死回转副，避免加工或者检测过程中出现角度窜动，影响作业精度。

　　台面直径为130mm，台面上均匀分布的多个螺纹安装孔，可以直接配合压板、专用夹具固定不同外形的工件，不管是方形的光学镜片座、小型的机械加工零件，还是圆形的试样夹具，都能找到对应的安装固定点位，不需要额外在台面上打孔攻丝，避免破坏转台本身的基准平面。整个转台的基座厚度控制在紧凑范围内，不会过多占用垂直方向的安装空间，对于安装空间局促的桌面型检测设备、小型装配工位来说，这种薄型设计的适配性更强，不需要为了适配转台重新调整整套设备的高度布局。

　　设计过程中，回转支承部分采用了高刚性的交叉滚柱支承思路，保证台面在承受偏载载荷的时候，不会出现倾斜翘曲的问题，毕竟很多工位上的工件重心并不会刚好落在转台的回转轴线上，偏载工况下如果支承刚性不足，很容易出现转动卡滞、角度偏差超差的问题，这款转台的支承结构可以承受一定数值的径向、轴向以及倾覆力矩，满足常规小型工件的装夹调整需求。手动传动环的设计，让操作人员既可以通过侧边的微调旋钮做小角度的精密微调，也可以直接扳动台面做快速的大角度回转，两种操作模式不需要切换离合结构，操作逻辑非常直接，快速转动时不会受到微调蜗杆的阻力影响，微调时又能通过蜗杆的大传动比实现精细的角度调整，单圈旋钮对应的台面转动角度经过精确匹配，配合旋钮上的刻度环，可以实现分度值级别的角度调整，满足大部分非超高精度要求的调位需求。

　　在安装边界上，这款转台的方形基座外形方正，安装孔位采用对称布局，不管是横向还是纵向安装都能匹配基板上的预留孔位，不需要特意调整安装方向，侧边伸出的微调旋钮和锁紧旋钮的突出长度经过优化，不会和周边的其他工装、设备结构产生干涉，安装时只需要预留出旋钮的操作空间即可，不需要在周边留出过大的避让空位。转台的上表面和下表面都经过精磨处理，平行度控制在较高精度范围内，安装固定后可以保证台面和安装基准面的平行度，不会因为安装面不平导致台面转动时出现端面跳动，影响放置在台面上的工件的位置精度。

　　实际车间使用场景里，这类手动转台常被搭配在三坐标测量机的辅助工作台上，用来调整小型工件的测量角度，不需要反复搬动工件就能完成多个面的尺寸测量；在小型零件的装配工位上，工人可以转动转台完成工件各个侧面的紧固件装配、焊点作业，不需要反复起身绕着工件走动，大幅降低重复操作的疲劳感；在光学实验平台上，这类转台也常被用来调整光学元件的照射角度，纯机械结构不会产生电磁干扰，不会影响精密光学检测设备的信号采集。和电动转台相比，这款手动转台没有布线需求，安装位置可以随时调整，不需要预留供电线路和控制信号接口，在需要经常变更工位布局的试制车间、实验室里，使用灵活性要远高于同规格的电动回转平台。
