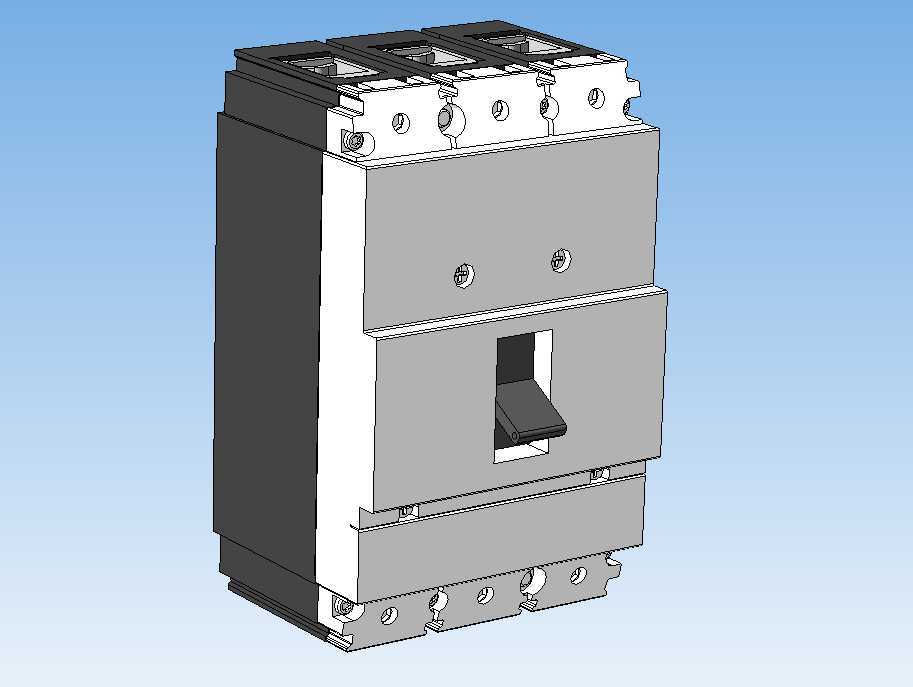

塑壳式三相断路器结构三维设计

　　在低压配电系统的终端配电、动力配电支路中，塑壳断路器是承担过载、短路、欠压保护的核心元件，这款三相断路器的三维结构设计，完全围绕工业现场实际安装与运维需求展开。从应用场景来看，这类断路器广泛部署在车间动力柜、楼宇配电竖井、设备配套电控箱内，上接三相进线母排，下接负载端电缆，既要满足大电流通断的结构强度要求，也要兼顾现场安装的操作便利性。

　　从功能特性上看，这款三极结构的断路器，每一极都设置独立的灭弧腔与触头系统，操作手柄突出于壳体正面，分合闸位置有明确的行程限位，避免操作时出现虚位。壳体采用上下分层的卡扣加螺丝紧固结构，上层为操作机构与触头安装腔，下层为接线端子腔，进出线端子分别布置在壳体上下两端，每个端子都配套压线板与紧固螺丝结构，适配不同线径的铜芯电缆压接，端子旁预留清晰的相序标识位，方便现场接线时核对相序，避免错接。灭弧栅片的安装槽位在壳体内部对应每极的触头侧，结构上预留了栅片插接的定位卡槽，保证分断大电流时电弧能快速被栅片切割熄灭，减少触头烧蚀。

　　设计过程中，首先确定的是安装边界尺寸：壳体整体宽度适配标准配电柜内的安装梁间距，背部预留标准导轨安装的卡扣结构，同时也预留了螺丝固定的安装孔位，支持两种安装方式，适配不同柜体的安装条件。正面操作手柄的突出高度经过反复校核，保证柜门板关闭后，手柄不会与门板发生干涉，同时在分闸、合闸、脱扣三个位置都有清晰的位置反馈，运维人员在现场无需打开柜门，通过观察窗就能判断断路器的工作状态。接线端子的接线空间做了扩容设计，即使是大平方电缆压接铜鼻子后，也能顺利接入端子腔，不会出现电缆弯折半径不足导致的绝缘层破损问题。

　　结构细节上，壳体的拼接缝处设计了错位的防水防尘挡边，适配配电环境下的防尘要求，避免车间内的金属粉尘、絮状物进入壳体内部造成触头短路。操作机构的传动部件在三维建模时做了运动仿真校核，保证脱扣动作时机构能快速触发，三极触头同步分断，不会出现某一极滞后分断导致的拉弧相间短路。进出线端子的螺丝孔位做了沉头设计，紧固螺丝拧紧后不会突出壳体表面，避免相邻回路的带电部件安全距离不足。壳体侧面预留了辅助触点、分励脱扣器的扩展安装槽位，用户可以根据后续的功能需求，直接加装扩展附件，无需更换断路器本体，提升了产品的适配性。

　　从安装适配的角度，这款断路器的进出线端间距符合低压配电的安全距离要求，不同极性的带电部件之间的爬电距离、电气间隙都满足低压电器的相关规范，建模时每一处的壁厚、筋位都做了强度校核，保证在短路分断的瞬时冲击力下，壳体不会出现开裂、变形。操作手柄的握持面做了防滑纹理设计，戴绝缘手套操作时也能稳定施力，不会出现打滑。壳体表面的脱模斜度、加强筋布局都兼顾了注塑生产的工艺性，避免生产时出现缩痕、填充不足的问题，同时筋位的布置也提升了壳体整体的抗冲击能力，在运输、安装过程中受到磕碰也不容易出现破损。
