130mm行程家具升降调节滑轨结构

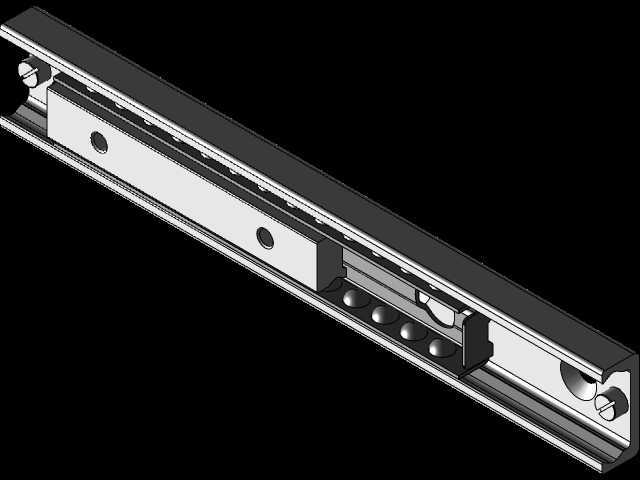

　　日常家具设计中，可调高度的功能需求越来越普遍，不管是可升降茶几、榻榻米边几、隐藏式桌面升降台，还是需要调整支撑高度的柜体功能模块，都需要结构紧凑、运行顺滑的线性升降支撑部件，这款带130mm行程的座圈式升降滑轨，就是针对这类家具场景开发的专用滑动支撑结构。从结构本身来看，它采用三节式嵌套滑轨的成熟构型，外层为固定安装轨，中间为过渡滑动轨，内层为承载输出轨，轨体之间通过均匀排布的钢珠实现滚动摩擦，相比传统的滑动摩擦式升降导杆，推拉阻力可以降低60%以上，长期使用也不会出现卡顿、涩滞的问题，完全能满足家具日常使用的频次要求。设计之初，首先考虑的是家具内部的安装空间限制，常规家具的板件厚度多在16-25mm区间，

　　预留的安装槽宽度普遍不超过45mm，因此这款滑轨的截面尺寸做了针对性压缩，固定轨的外侧宽度控制在42mm以内，安装时只需要在家具侧板或者支撑立板上开出对应深度的嵌槽，通过轨体上预留的沉头安装孔，用自攻螺丝就可以完成固定，不需要额外加工复杂的定位结构，对家具厂的加工精度要求很低，普通的三排钻设备就能完成安装孔位的加工。行程设计上选定130mm的有效升降距离，是经过多轮家具场景调研确定的，常规的茶几升降到餐桌高度的差值大概在120-140mm，隐藏式化妆台从柜体内抬升到使用高度的差值也在这个区间，130mm的行程刚好覆盖绝大多数民用升降家具的高度调节需求，不会因为行程过短达不到使用高度，也不会因为行程过长导致滑轨整体长度过大，

　　挤占家具内部的储物空间。轨体上的钢珠保持架采用一体化冲压成型，每侧的钢珠排布密度经过反复校核，在全行程拉出的状态下，钢珠的支撑点可以覆盖内外轨的重叠区域，避免出现轨体悬臂下垂的问题，额定单侧承载可以达到15kg，一对滑轨配合使用就能承载30kg的重量，完全满足桌面放置茶具、笔记本电脑、书籍等日常物品的承重需求。在细节结构上，固定轨的端部设计了防脱限位结构，当内层轨升到最高行程位置时，限位卡扣会自动卡入中间轨的定位槽，避免用力过猛把内轨整体拉出导致结构脱落，同时在最低位置也设置了缓冲挡点，回落时不会出现硬性撞击产生的异响，符合家具使用的静音要求。安装边界方面，固定轨的安装孔位采用等间距排布，孔距设置为32mm的整数倍，

　　刚好匹配家具行业通用的32mm系统安装标准，不需要重新设计孔位，直接可以和现有板式家具的生产体系兼容，不管是成品家具厂批量装配，还是装修现场做定制家具的手工安装，都能快速定位安装。和普通的抽屉滑轨不同，这款滑轨是针对垂直升降场景做的受力优化，普通抽屉滑轨主要承受水平方向的径向载荷，而升降使用时滑轨承受的是垂直方向的偏载，因此在钢珠的滚道设计上，把滚道的接触角调整到45度，让钢珠可以同时承受垂直和水平方向的载荷，避免长期偏载导致滚道变形、滑轨卡滞。实际应用中，除了常见的升降茶几、升降桌面，这款滑轨还可以用在家具的隐藏式抽拉台、可调高度的键盘托、柜体内部的升降置物架等场景，只要是需要短行程线性升降、对安装空间要求紧凑、承载要求不高的家具功能部位，都可以选用这款结构。建模过程中，每一节轨体的折弯圆角、钢珠的直径公差、保持架的让位间隙都按照实际冲压件的工艺要求做了还原，安装孔的沉头深度也对应常用的自攻螺丝尺寸做了匹配，不会出现建模尺寸和实际加工尺寸脱节的问题，结构工程师拿到模型后可以直接导入装配体，做干涉检查和安装模拟，不需要再重新测绘调整尺寸。
