可调夹紧力垂直式杠杆快速夹钳结构

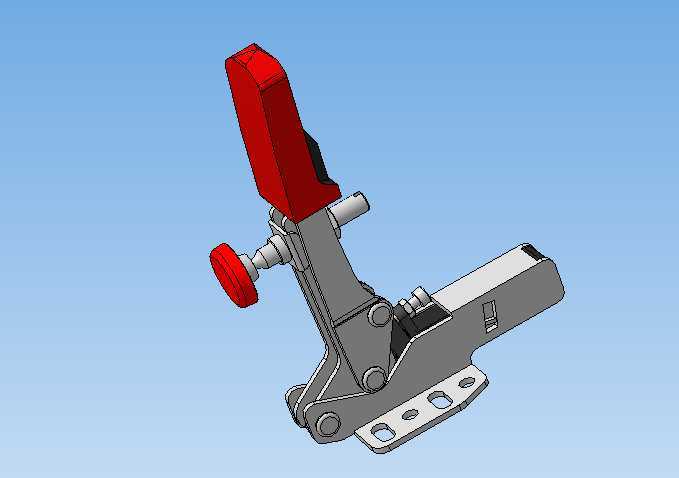

　　在工装夹具设计、非标自动化产线搭建、小型工件焊接定位、木质家具组装、五金件冲压辅助定位等场景里，垂直式杠杆夹钳是出现频率极高的压紧类标准件，这类夹钳依靠杠杆死点结构实现锁紧，不需要额外施加持续外力就能保持稳定的压紧力，相比传统的螺栓压紧、凸轮压紧结构，操作效率能提升数倍，尤其适合需要频繁拆装工件的工位。这款垂直杠杆夹的操作手柄采用垂直下压的锁紧逻辑，当手柄扳动到与安装底座垂直的锁紧位置时，连杆机构刚好越过力学死点，此时哪怕压紧端受到工件的反向作用力，机构也不会自行松脱，只有主动向上扳动手柄才能解除压紧状态，这种结构的可靠性已经在各类工装场景中经过了长期验证。夹钳的压头端配备了可调节的螺杆结构，螺杆端部带有红色的防滑旋帽，

　　转动旋帽就能调整压头的伸出长度，适配不同厚度的被压紧工件，调整行程可以覆盖常规工装场景里的工件厚度差，不需要额外加装垫片就能完成适配，螺杆表面带有细牙螺纹，调整时的进给精度足够，锁紧后不会因为设备运行的振动出现自行回转松动的问题。夹钳的主体连杆结构采用冲压钢板铆接成型，各个转动配合的位置都采用了铆接销轴连接，销轴与连杆孔之间的间隙控制在极小范围内，避免长期使用后出现机构旷量导致压紧力不足的问题，底座部分设计了三个长圆形安装孔，安装孔的间距符合行业通用的安装尺寸规范，既可以用螺栓直接固定在工装平台的T型槽上，也可以固定在定制的工装板、焊接夹具基板上，长圆孔的设计允许安装时存在一定的位置偏差，降低工装加工时的位置精度要求。

　　从实际使用的角度看，这类垂直夹钳的压紧力方向垂直于安装底座平面，相比水平式夹钳，它的操作手柄不会占用工件侧面的操作空间，在工件需要多面加工、或者周边空间紧凑的工位上适配性更好，比如在小型钣金件的焊接工装上，多个垂直夹钳可以并排布置在工件周边，不会出现手柄互相干涉的问题。夹钳的手柄部分包裹了红色的工程塑料护套，一方面是增加操作时的摩擦力，避免手上沾有油污时扳动手柄打滑，另一方面也能隔绝金属手柄的低温触感，在冬季车间环境下操作的手感更好，同时塑料护套也能起到一定的绝缘作用，在涉及电焊辅助定位的场景下，能避免焊把误触手柄时出现的导电问题。设计这类夹钳的三维模型时，需要重点还原各个连杆的转动行程，确保手柄在开合过程中不会和底座、

　　压杆出现干涉，同时要准确标注死点位置的机构角度，保证模型导入装配环境后可以直接用于工装的干涉检查，不需要额外调整机构的运动参数。安装边界方面，夹钳在完全打开状态下，手柄会向斜上方抬起，压头会抬升到最高位置，此时需要预留足够的操作空间，避免手柄和周边的设备结构、工件轮廓发生碰撞，压头的最低压紧位置和最高打开位置的高度差，是工装设计时需要重点核算的参数，要保证工件放入和取出时，压头不会刮蹭工件表面。这类夹钳的压紧力可以通过调整端部螺杆的伸出长度进行微调，当螺杆伸出更长时，压紧状态下连杆的弹性变形量更大，对应的压紧力也会更大，但调整时不能超过螺杆的最大允许伸出量，否则会导致连杆机构无法到达死点位置，失去锁紧能力，这一点在工装调试时需要格外注意。在三维建模过程中，所有的转动副位置都要保留合理的配合间隙，不能把各个零件建造成完全零间隙的干涉状态，否则模型导入运动仿真软件后无法正常模拟开合动作，底座的安装孔位置要严格匹配通用标准尺寸，方便设计人员直接调用模型完成工装的整体装配，不需要重新绘制安装孔位。
