FlexLink系列双立柱可调式输送机支撑机架

　　在轻工包装、电子组装、食品分拣等行业的连续化生产场景中，输送线的支撑机架是保障线体运行稳定性的核心基础部件，本次呈现的双立柱可调支撑结构，是针对FlexLink系列WLUFX S01规格输送段开发的配套支撑组件，适配窄幅轻型输送线的架空安装需求，可直接对接对应规格的输送梁段，无需额外加工转接板件。

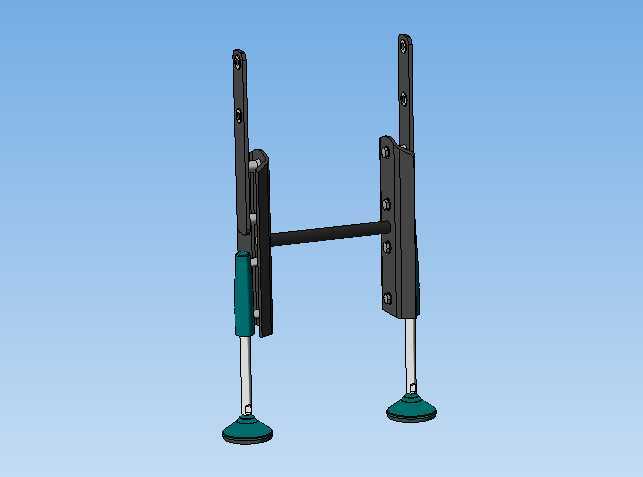

　　从实际工况适配角度看，这类支撑结构主要用于输送线的中段承托、转弯段辅助支撑以及线体落差段的过渡支撑，区别于传统一体式焊接机架，该结构采用分体式装配设计，两根竖向主立柱通过横向连接杆形成稳定的门型框架，主立柱上预留多组等距安装孔位，可根据现场线体的架设高度需求，在一定范围内调整横向连接杆的固定位置，适配不同高度的作业面衔接要求，比如对接生产工位操作台、接驳其他工序的过渡设备时，无需整体更换支撑件，仅需调整安装孔位即可完成高度适配，大幅降低现场改造的工作量。

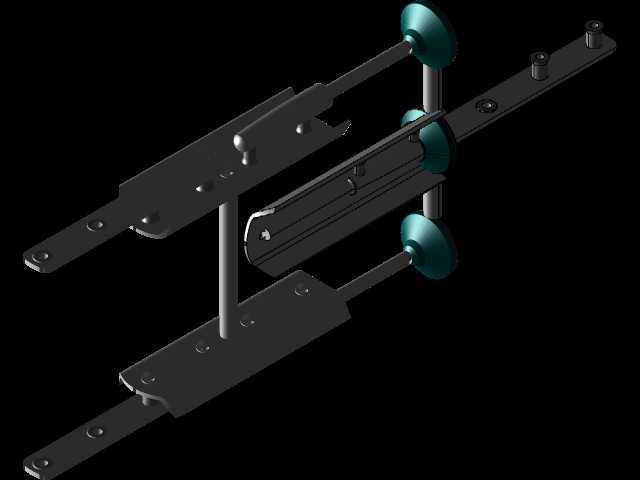

　　结构设计层面，主立柱采用槽型截面型材加工，既保证了竖向承载的抗弯折强度，又能利用型材自身的槽道实现安装位置的无级微调，横向连接杆采用圆管型材，两端通过螺栓组件与主立柱锁紧固定，连接位置的接触面做了防滑压纹处理，避免设备长期运行产生的振动导致连接螺栓松动。立柱底部配置的可调脚杯是该结构的关键功能部件，脚杯的调节螺杆与立柱底端的内螺纹配合，可实现±25mm范围的高度微调，用于抵消地面不平整带来的安装误差，脚杯底部采用防滑橡胶垫，既可以增大与地面的摩擦力防止支撑移位，又能吸收输送线运行时产生的微幅振动，降低振动传递到地面产生的噪音，同时避免金属脚杯直接接触环氧地坪造成地面刮损。

　　安装边界方面，该支撑组件的横向跨度固定，适配宽度范围内的FlexLink输送梁，单组支撑的竖向承载上限可满足常规轻型输送线的负载要求，包括输送段自身重量、线上输送工件重量以及传动组件运行的动载荷，安装时仅需通过T型螺栓将输送梁底部的安装槽与主立柱上端的固定孔位锁紧即可，无需现场焊接作业，所有连接部件均采用标准紧固件，后期维护更换时可直接采购标准件替换，无需定制加工特殊配件。

　　在实际产线布局中，这类双立柱支撑通常按照1.2-1.8m的间距布置在输送线下方，对于输送段有人员通行需求的位置，该门型结构的下方净空可满足作业人员正常穿行，不会像单立柱斜撑结构那样占用通道空间，同时双立柱的对称受力结构相比单立柱支撑的抗侧向偏移能力更强，当输送线出现偏载或者侧边受到外力碰撞时，不容易出现支撑倾斜的问题。设计过程中已经对主立柱的壁厚、连接杆的直径以及脚杯的承载能力做了匹配校核，所有受力位置的螺栓锁紧扭矩都有明确的工艺要求，避免因锁紧力不足导致结构松动，或是锁紧力过大造成型材变形。

　　不同于定制化的焊接机架，该支撑结构所有零部件均可拆解，运输时可将立柱、连接杆、脚杯拆分打包，大幅降低运输过程中的体积占用，现场组装仅需配套常规内六角扳手即可完成，不需要专用的安装设备，对于需要快速搭建临时输送线、或是后期需要频繁调整线体布局的生产场景，这种装配式支撑结构的适配性远高于传统焊接机架，同时零部件的通用化率高，不同长度的输送段仅需调整支撑的布置间距，不需要重新设计支撑结构，可大幅缩短输送线的设计周期，降低非标设计的工作量。
