带孔位调节结构的输送机支撑支架

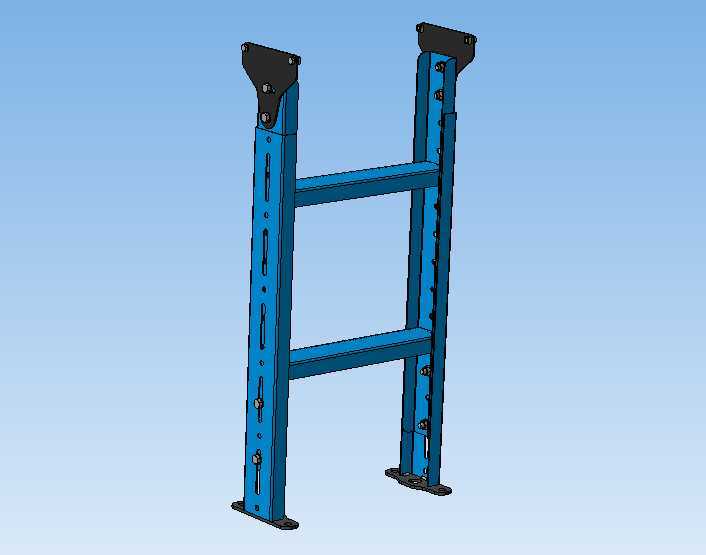

　　在散料输送、包装线接驳、工位间工件转运等各类生产场景中，输送机的架设高度往往需要匹配上下游设备的出料口、作业台面高度，传统固定式焊接支架一旦完成安装就难以调整高度，遇到产线改造、设备移位、地面沉降等情况时，要么切割支架重新焊接，要么额外加装垫铁调整，不仅调整精度差，还会破坏支架原有防腐涂层，缩短使用寿命。这款可调高度的输送机支撑支架，正是针对这类现场痛点设计的支撑构件，可适配皮带输送机、滚筒输送机、链板输送机等多种轻型输送设备的侧边支撑需求。从结构设计来看，支架采用双立柱加双层横撑的框架式结构，两根竖直主立柱为槽型钢折弯成型，立柱沿长度方向等距冲压有圆形调节孔与长条形导向槽，调节孔用于穿装固定螺栓实现高度档位锁定，

　　长条形导向槽则用于限制内滑柱的位移方向，避免调节过程中内滑柱出现偏转、卡滞。每根主立柱内部嵌套有可上下滑动的内滑柱，内滑柱顶端通过螺栓固定有输送机连接座，连接座上开有与输送机侧边梁匹配的安装孔位，可直接通过螺栓与输送机框架锁紧，无需额外焊接转接件。内滑柱上同样加工有与外立柱对应的定位孔，调整高度时只需松开两侧的锁紧螺栓，将内滑柱拉升或下压至目标高度，对齐孔位后穿入螺栓并拧紧防松螺母即可完成锁定，单根支架的高度调节可覆盖常规轻型输送机0.4米到1.2米的常用架设高度范围，调节档位间距为50毫米，可满足绝大多数产线的高度匹配需求。支架底部设计有带安装孔的方形地脚板，地脚板与主立柱之间焊接有三角形加强筋，可提升支架底部的抗倾覆能力，

　　安装时可通过膨胀螺栓将地脚板固定在水泥地面上，也可搭配脚轮实现输送机的整体移动。两根主立柱之间的上下两层横撑采用矩形管焊接固定，横撑的位置避开了立柱上的调节孔区域，既能够提升整个支架的框架刚性，避免双立柱受载后出现外张变形，又不会干扰高度调节操作。从安装边界来看，支架的整体宽度可根据输送机的侧边梁间距进行适配，单根支架的额定承载能力可达200千克，双支架配合使用时可支撑长度2米以内的轻型输送段，安装时需保证两侧支架的高度差控制在2毫米以内，避免输送机运行时出现皮带跑偏、滚筒卡滞等问题。在实际选型应用中，这类可调支架相比固定式支架的适配性更强，尤其是在多设备接驳的柔性产线中，不同工位的作业高度存在差异时，无需单独定制不同高度的支架，

　　只需通过调节孔位即可快速匹配高度，大幅减少产线搭建时的非标件加工量。同时支架表面采用喷塑处理，具备较好的防锈耐磨性能，可适配仓储物流、食品包装、电子组装等多数常规生产车间的使用环境，若用于潮湿、腐蚀类工况，也可更换为不锈钢材质制作。设计过程中需要重点关注立柱调节孔的位置度公差，若两侧孔位同轴度偏差超过1毫米，会导致固定螺栓穿装困难，同时内滑柱与外立柱的配合间隙需控制在0.5毫米以内，间隙过大会导致支架受载后出现晃动，间隙过小则会提升滑动调节的阻力，甚至出现锈死无法调节的问题。横撑与立柱的焊接需采用满焊工艺，焊后需打磨焊渣并做喷塑覆盖，避免焊接位置出现锈蚀断裂。连接座的安装孔位需匹配主流轻型输送机的侧边梁安装尺寸，确保支架具备通用互换性，减少用户的二次加工成本。
