可调式杠杆压紧机械夹具结构设计

项目分类:工装 发布时间:2021-12-19 ID:465618
  • 可调式杠杆压紧机械夹具结构设计
  • 可调式杠杆压紧机械夹具结构设计

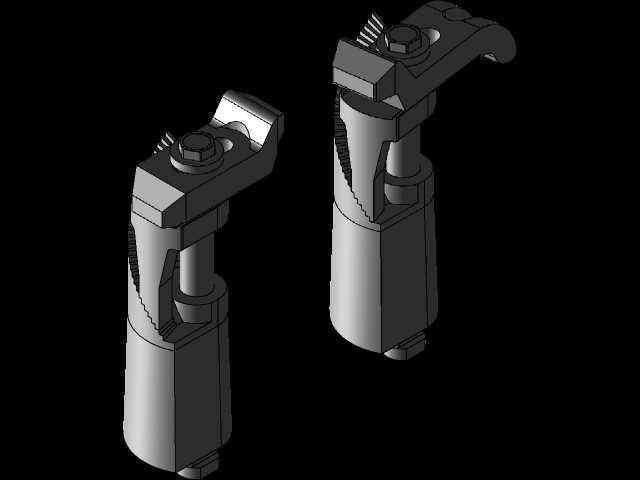

  在机加工、装配生产线的工件定位装夹环节,这类可调杠杆式压紧夹具的应用场景十分广泛,不管是立式加工中心的工位装夹、焊接工装的工件固定,还是装配线的工件定位压紧,都能看到这类结构的身影。区别于传统固定式压紧夹具,这款可调结构不需要针对不同厚度的工件频繁更换压头或者调整垫块,能适配一定范围内不同高度尺寸的工件装夹需求,大幅减少工装换型的调整时间,在多品种小批量的加工场景下,能有效提升工位的装夹效率。

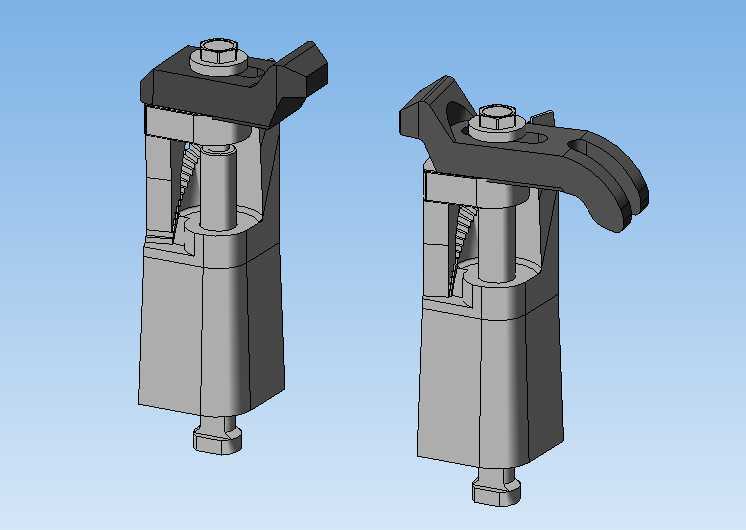

  从实际功能来看,这款夹具的核心作用是在工件完成定位后,提供稳定可靠的向下压紧力,避免加工过程中工件出现位移、振动,保证加工精度。结构上采用了杠杆压臂配合内置弹性复位组件的设计,顶部的锁紧螺母旋转下压时,会带动压臂绕内部的铰接点转动,压臂的前端压头会均匀压合在工件表面,内置的弹簧组件在松开锁紧螺母时会自动将压臂顶起复位,不需要人工手动扳起压臂就能完成工件的取放,操作流程十分顺畅。

  设计这款夹具的时候,首先考虑的是装夹的行程适配范围,320毫米的总高度设计,预留了足够的内部调整空间,压臂的开口行程可以覆盖0到60毫米的工件厚度差,不需要额外加装调整垫片就能完成不同高度工件的装夹。其次是受力结构的合理性,杠杆压臂的力臂比例经过反复校核,锁紧端施加较小的扭矩就能在压头端获得足够的压紧力,同时压臂采用了加宽的双叉式结构设计,压紧时的受力分布更均匀,不会出现单点压伤工件表面的情况,也能避免长期受力后压臂出现变形偏移。

  安装边界方面,这款夹具的主体采用方形柱式结构,底部设计有标准的外螺纹连接段,可以直接安装在工装板的螺纹孔内,也可以配合法兰底座固定在T型槽工作台上,安装时不需要复杂的定制连接结构,通用适配性很强。主体的方形截面设计可以有效防止夹具在压紧受力时出现自身转动,保证压臂的压紧位置始终保持在预设范围内,不会因为长期使用出现位置偏移。

  从结构细节来看,夹具的内部导向柱采用了一体式加工结构,和主体的导向孔配合间隙控制在0.02毫米以内,上下活动时没有卡顿感,弹簧的预紧力经过匹配调试,既可以保证松开时压臂能顺利复位,又不会因为弹簧力过大导致锁紧时需要施加额外的操作力。压臂的压合面做了平面度处理,和工件接触时的贴合面积更大,压紧力的传递更平稳,针对不同的工件材质,还可以在压头位置加装聚氨酯、铜质等软质保护垫,避免压伤工件的已加工表面。

  在实际生产线的应用中,这类可调夹具往往是成组使用,根据工件的外形尺寸布置在工件的周边压紧点,相比传统的螺栓压板式装夹,这款夹具的操作空间更小,只需要使用扳手旋转顶部的锁紧螺母就能完成压紧和松开动作,不需要在工装板上穿装螺栓、调整垫块位置,单个工件的装夹时间可以缩短40%以上。同时因为结构集成度高,没有零散的配件,不会出现生产线装夹过程中配件掉落、遗失的问题,日常维护只需要定期在导向位置加注润滑脂,就能保证长期稳定运行,故障率远低于分体式的压紧结构。

  设计过程中也充分考虑了不同工况的适配性,夹具的主体结构采用合金结构钢加工,经过调质处理后整体强度足够应对大切削力的加工场景,压臂部分经过表面淬火处理,长期反复受力也不会出现磨损、变形,整体的使用寿命可以满足生产线三年以上的连续使用需求。针对有焊接需求的应用场景,还可以在夹具表面做发黑或者镀层处理,避免焊接飞溅粘附在夹具活动表面影响正常动作。
