立式手动偏心夹紧工装结构设计

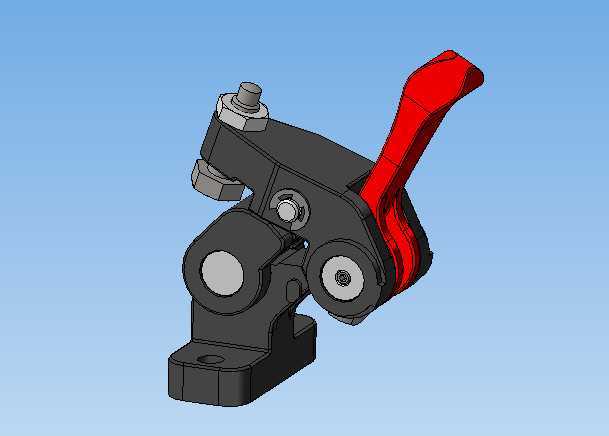

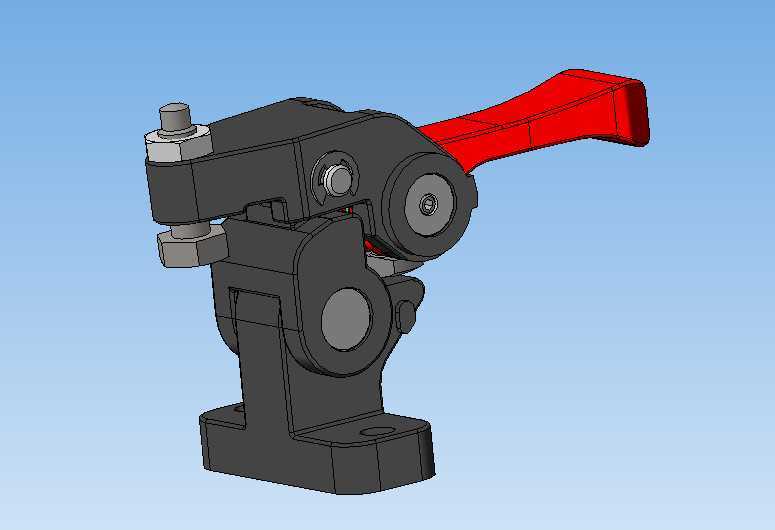

　　在工装夹具设计领域，手动快速夹紧机构一直是小批量零件加工、工位装配、治具定位场景中应用频次极高的结构单元，这款垂直偏心夹就是针对垂直方向压紧需求开发的手动夹紧构件，区别于水平式夹钳的施力方向，它的压紧力输出轴线与安装基座平面垂直，更适配需要从上往下压合固定工件的工位。从实际应用场景来看，这类夹钳常出现在五金零件铣削加工的简易工装、电子组件装配工位定位治具、木质家具拼接临时固定工装、小型钣金件焊接定位工装中，不需要外接气源、电源，纯手动操作就能实现快速夹紧与松脱，对于没有集中供气的小型加工车间、户外临时装配作业场景适配性极强，工人只需要扳动红色的操作手柄，就能通过内部的偏心轮传动结构完成压头的下压与抬升动作，单次操作的行程切换时间不超过1秒，相比传统的螺栓压紧方式，装夹效率能提升6倍以上，能大幅降低工位辅助作业的时间损耗。

　　从功能特性层面拆解，这款偏心夹的核心传动逻辑是利用偏心轮的自锁特性，当手柄扳动到夹紧终止位置时，偏心轮的回转中心与铰接点、受力点的位置关系满足机械自锁条件，就算压紧过程中工件存在轻微的振动、受力波动，夹钳也不会出现松脱移位的情况，不需要额外增加锁止结构就能保证夹紧状态的可靠性。夹钳的压头位置采用了可调式螺栓结构，螺栓搭配上下两个锁紧螺母，可以根据被夹紧工件的实际厚度调整压头的伸出长度，适配不同高度尺寸的工件装夹需求，不需要额外更换压头配件就能覆盖一定范围内的尺寸公差，调整完成后锁紧螺母可以防止压紧过程中螺栓出现回转松动。夹钳的主体结构采用分体式铰接设计，所有转动配合位置都设置了销轴衬套，长期反复扳动使用过程中，磨损只出现在可更换的衬套部位，不会损伤主体支架的铰接孔，能有效延长整个夹钳的使用寿命，降低工装维护的配件成本。

　　从设计思路层面来看，这款夹钳的整体结构布局充分考虑了手动操作的人机工程学要求，操作手柄的长度经过力矩核算，普通人单手握持扳动时，不需要施加过大的握力就能输出足够的压紧力，手柄末端做了圆弧过渡处理，扳动过程中不会硌伤手掌，手柄表面的红色涂装不仅起到了醒目的标识作用，也能在车间复杂的工位环境中让操作人员快速识别操作位置，避免误触其他构件。主体支架采用L型立式安装结构，底部的安装基座设置了两个对称的安装孔，可以通过内六角螺栓直接固定在工装平台、工作台面或者专用治具基板上，安装孔的位置做了沉台设计，螺栓锁紧后头部不会突出基座平面，不会对工件放置、周边构件运动造成干涉。夹钳的所有铰接销轴都采用了防脱设计，销轴端部设置了卡簧限位，长期使用过程中不会因为振动出现销轴窜出、结构散架的问题，整体结构没有复杂的曲面构件，大部分零件都是采用板材铣削、圆钢车削加工而成，加工工艺性好，普通的机加工车间就能完成全套零件的加工制作，不需要开模或者特殊加工设备，制造成本可控。

　　从外形尺寸与安装边界来看，这款夹钳处于完全松开状态时，压头的抬升高度足够满足常规小型工件的取放空间需求，不会出现压头挡住工件上下料路径的问题，夹紧状态下的压头下平面与安装基座平面保持平行，压紧力可以均匀作用在工件表面，不会出现压偏、压伤工件表面的情况。夹钳的整体宽度尺寸控制在较窄的范围内，多个夹钳并排布置在工装台面上时，不会出现相互干涉的情况，可以根据工件的大小灵活布置夹钳的安装位置，满足不同形状工件的多点压紧需求。夹钳的整体高度在满足偏心轮转动行程的前提下做了优化，不会因为过高的结构导致工装整体重心上移，安装后整体稳定性好，就算承受较大的压紧反力，也不会出现基座变形、支架倾斜的问题。在实际选型使用过程中，需要注意根据所需的压紧力大小匹配对应规格的夹钳，这款垂直偏心夹的压紧力输出可以满足大部分有色金属零件、小型钢件、非金属零件的装夹需求，不适合用于大切削量重载加工的工件装夹，使用过程中需要定期给铰接位置加注润滑油，减少转动部位的磨损，保证手柄扳动的顺畅性，当压头的橡胶垫（如果配置）出现磨损时要及时更换，避免压头与工件硬接触造成工件表面压痕。
