3.7kW dm dp系列圆柱齿轮减速电机结构

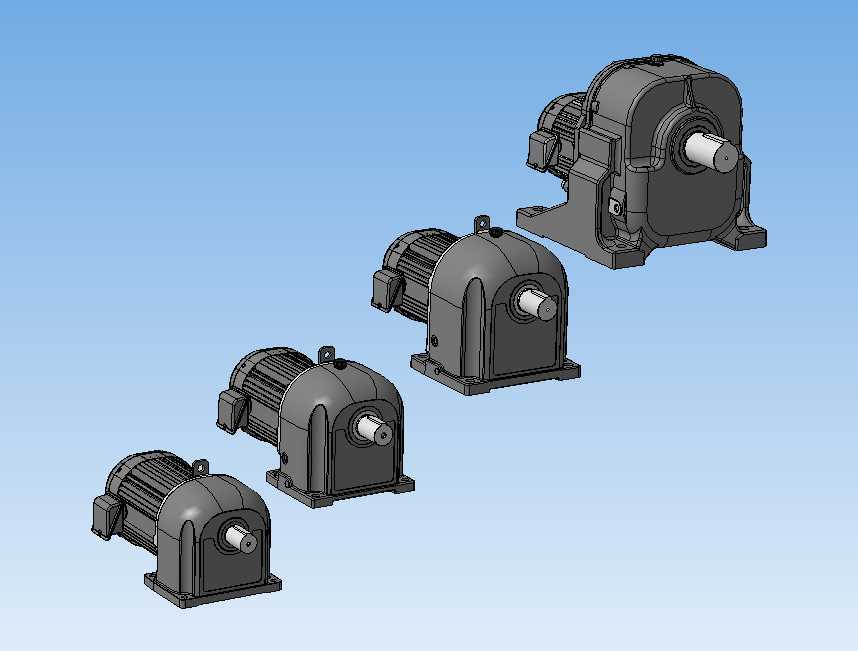

　　在自动化生产线、输送设备、包装机械、轻工纺织设备这类需要恒定低速大扭矩输出的工况里，齿轮减速电机是动力单元的核心选型方向，这类集成式结构把电机的高转速输出通过齿轮组降速增扭，省去了用户自行匹配电机与减速箱的对接工序，也避免了分体安装带来的同轴度误差、连接松动等长期运行隐患。这次呈现的四款同系列不同机座号的圆柱齿轮减速电机，覆盖了常用的中小功率传动需求，其中3.7kW规格是多数中型输送线、搅拌工位、小型提升机构的常用动力配置。从结构设计逻辑来看，该系列电机采用卧式底脚安装形式，安装脚与减速箱壳体一体铸造成型，加工时一次装夹完成安装基准面与输出轴孔的镗削，能保证输出轴与安装面的平行度公差控制在0.05mm以内，

　　避免长期带载运行出现轴承受力不均、油封漏油的问题。齿轮组采用渐开线圆柱斜齿设计，相比直齿结构啮合重合度更高，传动过程中齿面接触是渐进式的，运行噪音比同规格直齿减速电机低8-10分贝，同时承载能力提升30%左右，适合连续8小时以上的长期运行工况。不同机座号的产品在安装尺寸上做了边界区分，最小规格的机型输出轴中心高到安装底面的距离为100mm，输出轴轴径28mm，适配小负载的辊道输送、小型包装机驱动工位；最大规格的机型中心高达到200mm，输出轴轴径55mm，可匹配中型皮带输送机、自动化仓储堆垛机构的行走驱动。设计时将电机接线盒设置在机壳顶部，可根据现场布线需求旋转90度调整出线方向，适配不同车间的走线布局，

　　避免线缆过度弯折导致的绝缘层破损。减速箱的注油孔设置在壳体顶部，放油孔在底部最低位置，换油时无需拆解设备即可完成润滑油更换，日常维护的操作门槛很低。输出轴端标配双唇口骨架油封，能阻挡车间内的粉尘、切削液进入箱体内部，同时防止齿轮油渗漏，适配多粉尘、有少量喷淋的工业车间环境。壳体外部设置了多道平行的散热筋，电机运行时产生的热量可通过散热筋快速传导到空气中，在40摄氏度的环境温度下连续运行，绕组温升能控制在80K以内，符合F级绝缘的设计要求。选型时需要注意，该系列电机的输出轴为实心轴结构，配套的传动轮、联轴器需要按照轴径尺寸做公差配合，键槽采用标准A型平键设计，无需定制特殊连接件。安装时要保证设备的安装基面平面度不超过0.1mm/m，

　　底脚螺栓采用8.8级高强度螺栓，按照对角顺序分次拧紧，避免安装应力导致壳体变形、齿轮啮合卡滞。在实际工况匹配中，这类圆柱齿轮减速电机的传动效率能达到94%以上，相比蜗轮蜗杆减速结构节能效果明显，长期运行的电费成本更低，适合对能耗控制有要求的连续生产场景。齿轮采用20CrMnTi材料渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性充足，能承受短时1.5倍额定负载的冲击，不会出现断齿问题。端盖与壳体的配合面采用止口定位，装配时同轴度有可靠保证，轴承选用深沟球轴承与圆锥滚子轴承组合配置，径向与轴向承载能力均衡，能承受皮带传动带来的径向拉力，也能承受少量的轴向窜动载荷。
