2.2kW dm dp系列圆柱齿轮减速电机结构

　　做传动结构设计快十二年，经手的减速电机选型案例少说也有三百多套，这次拆解的2.2kW dm dp系列圆柱齿轮电机，是流水线输送段、小型自动化专机里出镜率极高的一款动力单元。先从实际应用场景说，这类一体式齿轮减速电机，最常出现在轻工包装线的主输送段、小型物料提升机构、自动化仓储的辊道驱动、食品加工设备的传动辊组里，相比分体式的电机加联轴器加减速器的组合，它的集成度更高，安装时不需要额外找正对中，现场装配的容错率高很多，尤其是设备排布紧凑的工位，能省出至少三分之一的安装空间。

　　从功能特性来看，这款电机采用圆柱齿轮平行轴传动结构，齿轮副采用斜齿修形设计，运行时的啮合重合度比直齿结构高40%左右，传动过程中的冲击载荷小，噪音控制在72分贝以内，适合车间内对噪音有一定要求的工位。2.2kW的功率段刚好覆盖0.5吨到1.2吨负载水平的输送需求，输出转速覆盖10rpm到300rpm区间，能适配不同线速度的生产节拍，不需要额外加装变速机构。电机端的散热筋采用轴向排布结构，配合后端的独立散热风叶，连续8小时满负载运行时，绕组温升能控制在80K以内，符合F级绝缘的使用要求，在南方夏季无空调的车间环境里也不会出现过热停机的问题。

　　设计思路上，这款产品走的是模块化集成路线，电机部分和齿轮减速箱部分采用一体化铸铝壳体，连接法兰的同轴度在加工时一次装夹完成，避免了分体装配带来的同轴度误差，也减少了连接部位的漏油风险。齿轮箱的输出轴采用双轴承支撑结构，靠近输出端的轴承选用深沟球轴承加推力轴承的组合，能同时承受径向载荷和一定的轴向载荷，很多现场安装时容易出现的皮带张紧力过大、输出轴受侧向力的情况，这个结构能很好地抵消额外载荷，延长轴承使用寿命。接线盒采用顶部可旋转设计，四个方向都能出线，现场布线时不用额外调整电机安装角度，适配不同方向的走线需求，接线盒的密封等级达到IP54，能应对车间内的粉尘、少量溅水的工况。

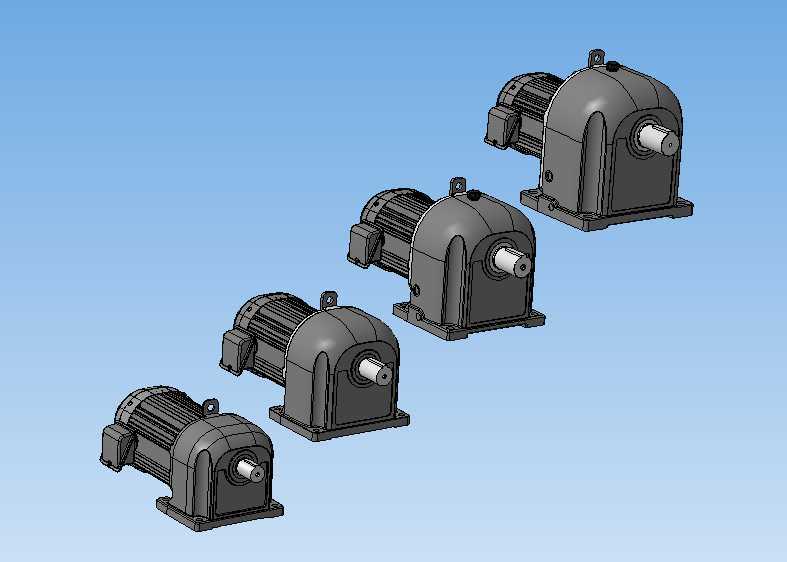

　　再说到外形尺寸与安装边界，这款系列电机的安装脚座采用标准B3底脚安装尺寸，2.2kW规格的底脚孔中心距横向为210mm，纵向为170mm，安装孔为Φ14的通孔，适配M12的安装螺栓，输出轴直径为Φ32mm，键槽宽度为10mm，轴伸长度为80mm，和市面上同功率段的同类产品安装尺寸完全互换，设备改造替换时不需要重新加工安装板，能大幅缩短现场停机改造的时间。齿轮箱部分的最大外轮廓宽度为245mm，电机部分的外径为180mm，整体长度根据减速比不同在420mm到480mm区间，选型时只要预留出接线盒的操作空间和风叶端的散热空间（至少50mm的间隙），就能保证正常运行。需要注意的是，安装时输出轴的同轴度偏差要控制在0.1mm以内，虽然双轴承结构能承受一定的偏心，但长期偏心运行会加速齿轮磨损和轴承失效，另外首次注油时要加到油标中线位置，齿轮油选用VG220号中负荷工业齿轮油，首次运行300小时后需要更换一次润滑油，后续每运行6000小时更换一次即可。

　　很多刚入行的工程师选型时容易忽略输出轴的径向载荷限制，这款2.2kW规格在输出转速100rpm时，允许的最大径向载荷是4200N，轴向载荷是1800N，如果实际工况下的载荷超过这个数值，就需要选大一档的机座号，不能硬凑功率参数，不然很容易出现断轴、齿轮打齿的问题。另外这款电机的制动选项可以加装失电制动器，断电时能立即锁止输出轴，适合有停机定位要求、或者垂直提升的工况，避免断电后负载下滑引发安全事故，制动器的供电电压和电机主回路一致，不需要额外配置独立电源，接线时直接接在电机的接线端子上即可。
