FARBO T050A190旋转式气动执行缸结构

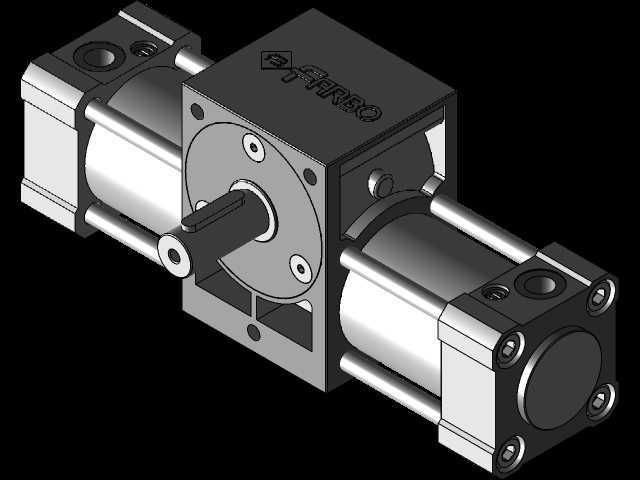

　　在自动化产线的工位切换、工装夹具的回转避让、小型物料的翻转转运场景里，这类集成齿轮齿条结构的回转气缸一直是紧凑安装空间下的首选执行元件，区别于传统叶片式摆动气缸，这款双缸驱动的齿轮齿条式回转缸在输出扭矩稳定性、回转角度精度、负载抗冲击能力上都有更突出的表现，尤其适合需要频繁启停、带载回转的工装工位。从结构设计逻辑来看，这款产品采用对称布置的双活塞气缸作为动力输入，两侧气缸的活塞杆同步带动中间的齿条做直线往复运动，齿条与输出轴上的齿轮啮合，将直线运动转化为输出轴的定角度回转，这种结构相比单缸驱动的回转缸，能抵消活塞运动带来的侧向力，降低输出轴的径向负载，延长内部密封件与导向件的使用寿命。输出端采用平键连接的轴伸结构，可直接配套摆臂、

　　夹爪、翻转工装等负载，轴端设置的定位销孔可用于安装原点感应块，方便搭配磁性开关或外部传感器做回转位置检测，满足自动化设备的闭环控制需求。缸体部分采用方形铝合金型材加工，四个角的通孔为标准安装孔位，可直接从正面或背面通过螺栓固定在设备安装板上，不需要额外制作安装支架，能有效压缩设备的整体安装空间；两侧端盖采用内六角螺栓与缸体锁紧，端盖上预留的气口为标准内螺纹接口，可直接匹配常规气动快插接头，气路布置时不需要额外转换接头。从安装边界来看，这款回转缸的整体外形为方块式布局，输出轴的中心高度与缸体安装面的尺寸公差控制在±0.02mm范围内，能保证多工位同型号安装时的同轴度一致性，避免因为安装偏差导致的输出轴卡滞、负载运行异响问题；

　　缸体侧面的开槽结构既减轻了整体重量，也为内部齿条的运动提供了足够的导向空间，同时能在连续往复运行时辅助散热，降低长时间运行导致的密封件老化速度。在实际选型应用中，这类回转缸通常搭配调速阀使用，通过调节两侧气缸的进气排气流量，控制输出轴的回转速度，避免高速回转时的末端冲击，损坏工装或加工工件；对于需要中间位置停止的工况，还可以在外部配套液压缓冲器或者刚性限位块，配合电磁阀的中位机能实现多位置停留，满足复杂工位的动作需求。内部的齿轮齿条采用合金钢材质做表面淬火处理，齿面硬度达到HRC45-50，能承受频繁正反转带来的接触磨损，活塞上的导向环采用耐磨聚四氟乙烯材质，不需要额外添加润滑油就能实现长期无故障运行，

　　适配大多数无给油润滑的气动系统。缸体上的品牌标识区域采用激光打标工艺，不会因为长期运行的油污、切削液腐蚀导致标识模糊，方便后期设备维护时的备件替换；端盖与缸体之间的密封采用丁腈橡胶O型圈，能适配常规工业环境下的压缩空气介质，在-5℃到60℃的环境温度范围内都能稳定工作，覆盖绝大多数工厂车间的使用环境。在三维建模过程中，这款模型完整还原了内部齿轮齿条的啮合关系、各零件的装配间隙、安装孔位的位置尺寸与公差要求，结构工程师在做设备布局时，可以直接调用模型做干涉检查，验证输出轴回转范围内与周边工装、管线的安全距离，不需要重新测绘建模，能大幅缩短设备设计阶段的选型验证周期；对于做气动系统集成的工程师来说，模型上预留的气口位置、安装孔位尺寸可以直接用来设计气路走线方案、安装支架结构，避免因为尺寸偏差导致的现场安装返工。
