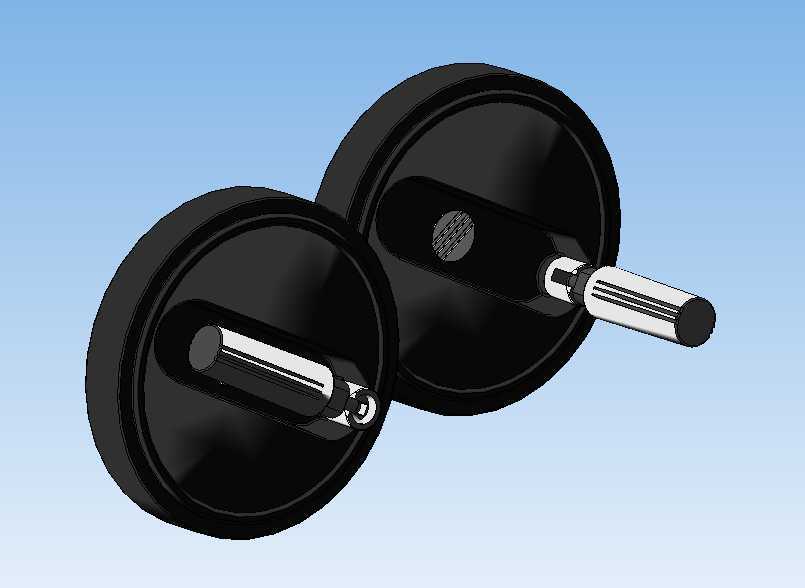

带折叠操作手柄的d160规格塑料手轮结构

　　日常做设备操作端结构选型时，这类带折叠手柄的塑料手轮是很常见的手动调节部件，很多需要人工微调进给、定位的设备工位都会用到，比如小型机床的进给轴调节端、工装夹具的手动锁紧位、印刷包装设备的幅面对齐调节处，都能看到这类手轮的应用，它替代了传统的实心金属手轮，在轻量化需求高、操作频次中等的工位上适配性很强。

　　从实际使用场景来看，这类手轮的核心作用是给操作人员提供手动旋转的施力载体，通过手轮的转动带动连接的轴类零件做周向转动，实现直线进给、角度调整或者机构锁紧的功能。折叠手柄的设计是很实用的细节，当设备处于自动运行状态、不需要手动操作时，手柄可以折叠贴合在手轮的轮体平面上，避免突出的手柄剐蹭操作人员衣物，也能减少设备周边的操作安全隐患，尤其是在设备操作空间比较局促的工位，可折叠的结构能大幅降低手轮占用的外部空间，不会和周边的管线、其他操作部件产生干涉。

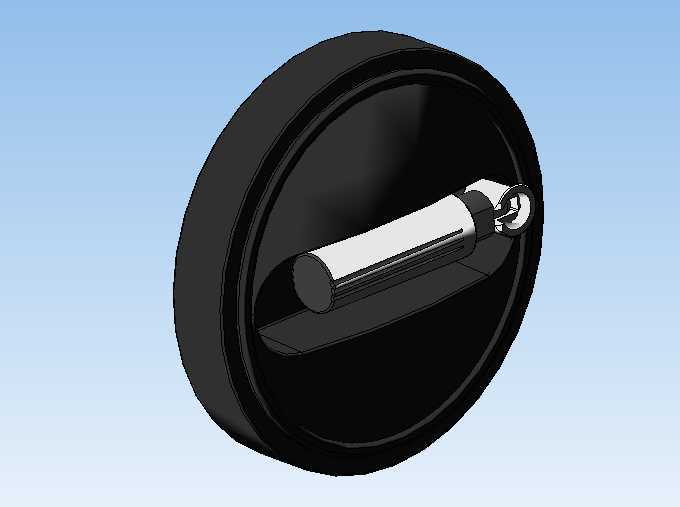

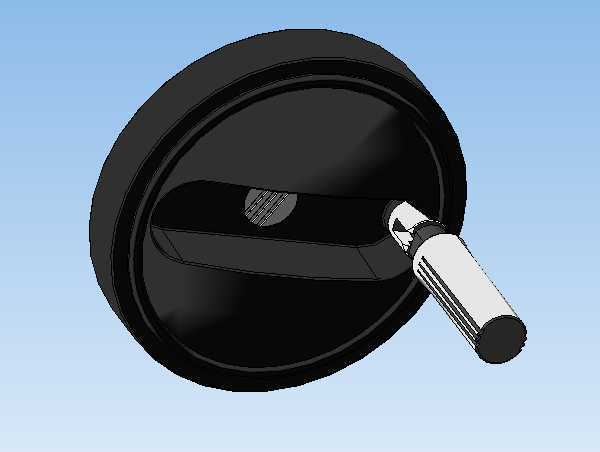

　　设计这类手轮的时候，首先要考虑的是轮体的握持强度，因为是塑料材质，轮盘的背部做了均匀的径向加强筋结构，从中心的安装轴套位置一直延伸到轮缘内侧，保证操作人员施加周向扭力的时候，轮体不会出现形变开裂的问题。中心的安装孔做了带键槽的适配结构，能够和常见的d12、d16规格的调节轴做配合，通过键连接传递扭矩，避免手轮和轴之间出现相对打滑的问题。手柄部分采用了可转动的折叠结构，铰接位置做了限位设计，当手柄展开到操作位置时会自动卡止，不会在施力转动的时候出现回折，保证操作时的力传递稳定；需要收纳的时候只需要轻轻扳动手柄，就能绕铰接轴转动到轮体的预留凹槽内，完全贴合轮体平面，没有突出的棱角。

　　尺寸边界上，这款手轮的轮体外径为160mm，这个尺寸是经过实际操作验证的，操作人员单手握持轮缘转动的时候，力臂长度刚好适合施加足够的调节扭矩，不会因为轮径太小导致操作费力，也不会因为轮径过大占用过多安装空间。轮体的厚度控制在25mm以内，折叠手柄之后整体的突出高度不超过40mm，安装时只需要在设备面板上预留对应的轴伸长度，手轮背面和设备面板之间预留5mm左右的间隙，就能保证转动顺畅，不会和面板表面的漆层或者标识牌产生摩擦。手柄的握持部分做了滚花防滑处理，即使操作人员手上沾有少量切削液或者油污，转动手轮的时候也不会出现打滑的问题，保证调节的精度。

　　从材质选型的角度，轮体采用增强尼龙材质注塑成型，相比传统的铸铁手轮，重量只有同尺寸金属手轮的三分之一左右，安装在轴端的时候不会给轴带来额外的偏重负载，尤其是在水平安装的轴端，轻量化的塑料手轮不会因为自身重量导致轴出现微小的偏转，影响设备的调节精度。同时塑料材质本身具备一定的自润滑特性，和安装轴配合的轴套位置不需要额外加装铜套，在常规的车间环境下使用也不会出现锈蚀的问题，维护成本比金属手轮低很多。

　　在实际安装适配的时候，需要注意手轮的安装端面和轴的台阶面要贴合紧密，锁紧螺母要加装防松垫圈，避免设备运行过程中的振动导致手轮松动脱落。如果是用在需要频繁正反转调节的工位，可以在铰接手柄的位置定期加注少量润滑脂，保证折叠操作的顺畅性，长期使用也不会出现卡滞的问题。这类手轮的轮缘做了圆弧过渡处理，没有尖锐的棱角，操作人员快速转动的时候也不会划伤手部，符合设备操作件的安全设计要求。
