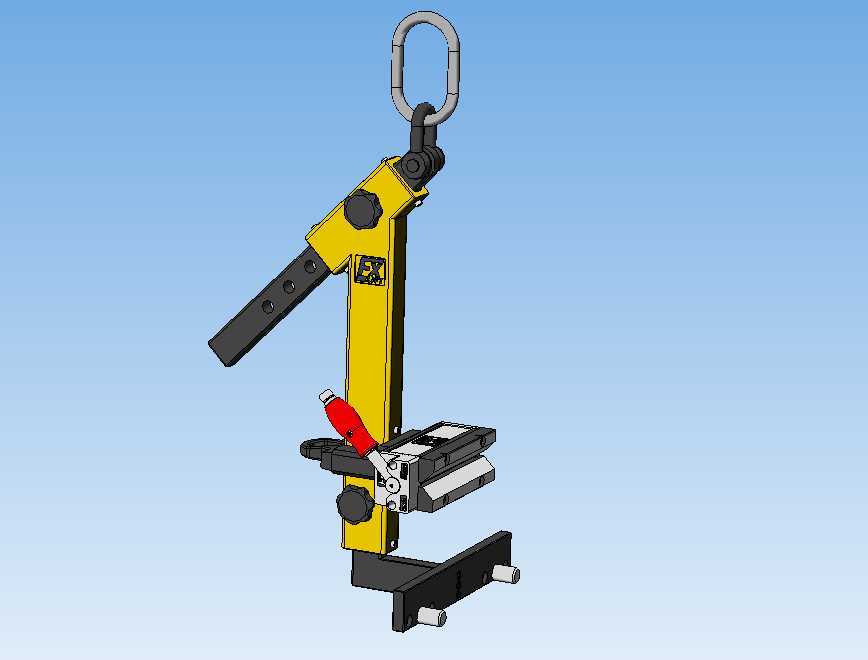

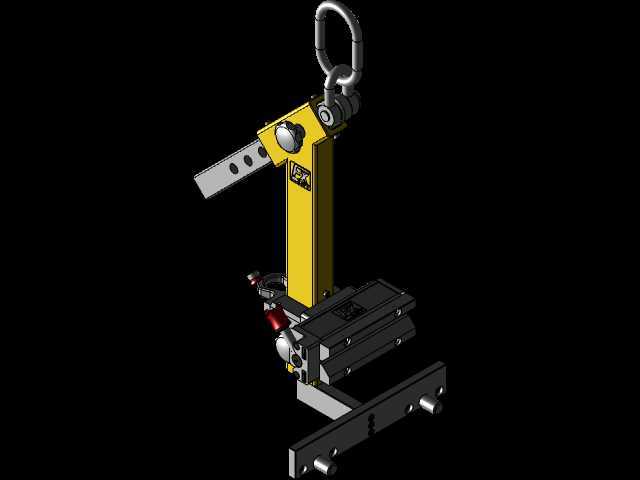

钢盘转运可调式永磁起重吊钩结构

　　在钢材加工、仓储转运的生产现场，圆盘类钢坯、叠放钢盘的垂直转运与短距离移位一直是吊装作业的难点——常规扁平吊具无法适配圆盘类工件的弧形接触面，普通永磁吸盘难以匹配不同直径钢盘的吸附位置，容易出现吸附偏移、起吊重心失衡的问题，甚至会引发工件滑脱的安全隐患，这款可调式永磁吊钩正是针对这类场景开发的专用吊装部件。从结构设计逻辑来看，整个吊钩采用立式承载框架作为主体，顶部设置环形吊耳用于和起重设备的吊钩、卸扣连接，吊耳与主框架之间采用铰接结构，允许起吊过程中框架随工件重心小幅自适应偏转，避免起吊瞬间的刚性冲击传递到磁力吸附端。主框架侧面设置带防滑纹理的操作手柄，用于控制内部磁路的通断状态，手柄旁的红色锁定拨杆是安全防护结构，

　　只有当拨杆处于解锁位置时才能扳动手柄实现磁路切换，磁路导通后拨杆自动回弹锁止，防止作业过程中误碰手柄导致磁力消失。吸附端的可调结构是这款吊具的核心设计点，其夹持臂可沿主框架的竖直导轨做上下位置调整，同时吸附座可沿水平方向做伸缩调节，能够适配不同厚度、不同直径的钢盘类工件：当吊运小直径厚钢盘时，可将吸附座调整至靠近框架中心的位置，缩短力臂长度降低框架承受的弯曲载荷；当吊运大直径薄钢盘时，可将吸附座向外伸出，让磁力作用点落在钢盘的有效承载区域内，避免薄钢盘因单点受力出现局部变形。吸附座内部采用永磁磁路设计，无需外接电源即可提供稳定的磁吸力，吸附接触面做了防滑齿纹处理，和钢材表面接触时能增大静摩擦力，

　　即使工件表面存在轻微的氧化层或防锈油膜，也能保证吸附可靠性。底部的L型定位挡块在起吊时会贴合钢盘的下边缘，和上方的磁力吸附端形成上下配合的限位结构，抵消钢盘起吊过程中可能出现的侧向滑移，让整个吊装过程的重心始终保持在吊耳的竖直轴线上。从安装边界来看，顶部吊耳的内孔尺寸适配常规起重卸扣的连接规格，主框架的竖直导轨预留了足够的调节行程，可覆盖现场常见规格钢盘的吊运需求，整个吊具的外形轮廓紧凑，不会和车间内的货架、加工设备产生干涉，在狭窄的仓储通道内也能完成钢盘的取放作业。实际作业时，操作人员先根据待吊运钢盘的尺寸调整好吸附座的位置，将吊具放置到钢盘的吸附位置，扳动操作手柄导通磁路，确认锁定拨杆锁止、底部挡块贴合钢盘边缘后，

　　即可指挥起重设备起吊；落料时将钢盘放置到指定承载面，待吊具完全卸载后，拨开锁定拨杆扳回手柄断开磁路，即可移走吊具完成整个作业流程。和传统的钢丝绳捆绑吊装相比，这款永磁吊钩无需人工穿绳、捆绑、解绳，单人次即可完成全部吊装操作，大幅提升钢盘类工件的转运效率，同时永磁吸附的方式不会对钢盘表面造成捆绑压痕，也避免了钢丝绳断裂、捆绑松脱带来的安全风险。在结构强度设计上，主框架采用高强度合金钢材焊接成型，所有铰接销轴都做了调质热处理，承受额定载荷时的安全系数满足起重作业的规范要求，各个调节位置都设置了锁紧螺钉，调整到位后可固定位置，避免作业过程中出现位置窜动。
