多规格辊道输送机承载支架结构设计

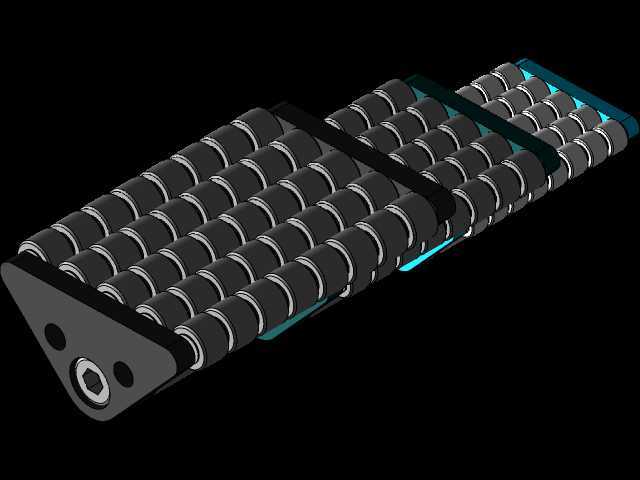

　　在连续物料输送的生产场景里，辊道输送是散料、箱体类工件平面转运最常用的形式之一，而辊道支架作为整套输送线的承载基础，其结构合理性直接决定整条线的运行稳定性、辊筒安装精度以及后期维护的便捷程度。本次设计的辊道支架，针对不同输送载荷、不同输送宽度的工况做了分规格适配，从窄幅轻型到宽幅重型的支架结构均做了对应优化，可覆盖电子配件装配线、仓储分拣线、机加工件转运线等多种场景的使用需求。

　　从实际使用场景来看，轻型窄幅支架多用于电子车间PCB板、小型注塑件的短距离转运，辊筒排布密度更高，单辊承载控制在较低区间，支架侧板采用折弯成型结构，在保证安装平面度的前提下尽可能降低整体自重，减少线体支撑脚的载荷负担；中型规格支架适配仓储物流环节的纸箱周转、电商包裹分拣场景，侧板做了加强筋压型处理，可承受连续作业下的频繁冲击，避免长期使用后出现侧板变形导致辊筒卡滞的问题；重型宽幅支架则针对机加工车间的金属工件、整托物料转运设计，侧板采用加厚板材焊接成型，两端的轴承安装位做了镗孔精度处理，保证多根辊筒安装后的同轴度误差控制在允许范围内，避免辊筒运转时出现偏磨、异响的问题。

　　设计过程中首先明确了不同规格支架的安装边界尺寸，窄幅支架的辊筒安装中心距、支架总宽度适配300mm宽度的输送面，中型适配600mm常规物流输送宽度，重型适配1000mm宽幅重载输送面，所有规格的支架安装孔位均做了标准化设计，可与行业通用的铝型材支撑脚、方管焊接机架直接适配，不需要二次打孔加工。支架的辊筒安装位采用开口式卡槽设计，安装时可直接将辊筒两端的轴承座卡入卡槽，再通过端部的挡片固定，相比传统的螺栓穿孔固定方式，后期更换辊筒时不需要拆解相邻部件，单人即可完成维护操作，大幅降低线体停机维护的时间成本。

　　结构设计上充分考虑了加工工艺性，侧板的所有折弯圆角、开孔位置均适配常规钣金加工的工艺参数，不需要定制特殊刀具即可完成下料、折弯、冲孔工序，焊接类重型支架的焊缝位置均做了工艺避空设计，避免焊接应力集中导致的支架变形，所有安装平面的平面度公差控制在每米0.5mm以内，保证辊筒安装后运转灵活，不会出现因安装面倾斜导致的工件跑偏问题。支架表面处理根据使用场景做了区分，轻型支架采用喷塑处理，颜色可适配车间整体配色，耐锈蚀且易清洁；重型支架采用喷漆+防锈底漆处理，可适应机加工车间存在切削液、金属粉尘的复杂工况，延长支架的使用寿命。

　　在安装适配性上，支架两端预留了驱动单元、挡停机构、检测传感器的安装位，不需要额外焊接安装板即可直接加装配套附件，可灵活拓展为动力辊道线、积放式辊道线等不同功能的输送段。不同规格的支架之间可通过标准连接片直接拼接，拼接后的安装面错位量控制在极小范围内，不会出现工件输送到拼接位置时卡滞的问题。针对输送线的转弯段、升降段等特殊位置，该系列支架也可通过调整侧板的成型角度、安装孔位高度做适配，不需要重新设计整套支架结构，大幅缩短非标输送线的设计周期。

　　从实际运行的角度验证，该支架结构在连续8小时满负载运行的工况下，侧板形变量不超过0.2mm，辊筒运转的径向跳动量符合行业通用标准，不会出现工件输送过程中抖动、偏移的问题。针对不同重量的输送工件，可通过调整支架上的辊筒排布密度来适配，不需要更换支架主体结构，进一步提升了产品的通用化程度，减少了非标设计的重复工作量。
