底部驱动结构紧凑型带式输送装置

　　在电子零部件组装、轻工产品包装、小型五金件加工的车间产线布局里，这类底部驱动的带式输送设备往往承担着工序间物料衔接转运的核心作用，和传统端部驱动的皮带线不同，驱动单元布置在输送段下方的结构，能大幅压缩设备两端的安装占用空间，对于产线首尾端需要对接加工工位、检测设备，没有多余空间预留驱动安装位的场景适配性极强。

　　从实际使用场景来看，这类输送设备多用于输送重量较轻、外形规整的散件或盒装物料，常见于3C电子组装线的工位间工件传递、食品包装线的成品转运、小型五金加工线的工序件流转，运行过程中皮带运行平稳，不会出现端部驱动结构常见的皮带跑偏后剐蹭端板的问题，因为驱动辊布置在机身下部，张紧调节的操作空间也更充裕，日常维护时不需要拆解两端的从动辊组件，只需要在机身侧部的张紧调节位操作就能完成皮带松紧度校准。

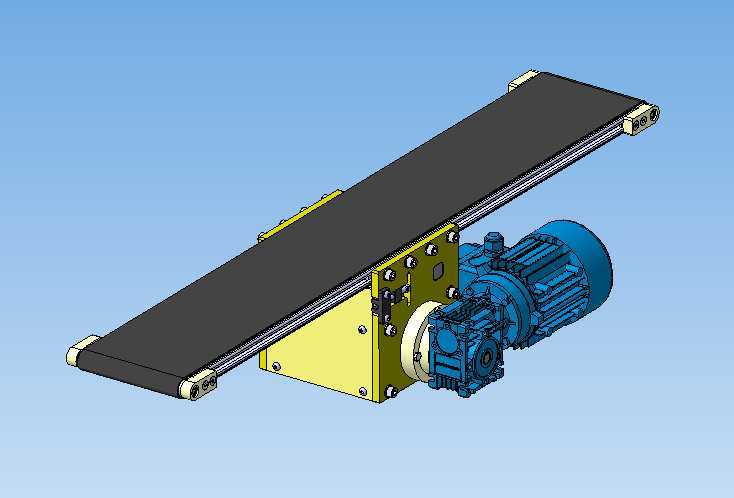

　　设计层面上，这套结构的核心思路是将减速电机与驱动辊的传动链完全布置在输送面以下的机身腔体内部，机身主体采用折弯钣金拼焊结构，侧部安装板预留了电机、减速机的定位安装孔位，安装孔位设计成长条可调结构，既可以适配不同中心高的减速电机安装，也能在传动链条或同步带出现松弛时，通过调整电机位置实现张紧，不需要额外增设张紧轮结构，减少了易损件数量。输送面的两端从动辊采用直径较小的光面辊筒，辊筒两端内置深沟球轴承，转动阻力小，端部做了锥度倒角处理，能避免皮带边缘在运行过程中被辊筒端面剐蹭磨损，皮带选用黑色PVC材质，表面平整摩擦系数适中，既可以保证物料输送过程中不会出现打滑偏移，也不会因为摩擦力过大导致物料在工位挡停时出现表面磨损。

　　安装边界方面，这类输送设备的机身宽度可以根据实际输送物料的尺寸做模块化调整，常规适配的皮带宽度范围在100mm到500mm之间，输送段长度可以根据产线布局需求拼接延长，底部驱动单元的突出高度控制在150mm以内，整台设备安装时只需要在机身底部预留对应的支撑固定位，不需要在两端额外预留驱动装置的安装空间，设备进料端和出料端的端面距离最近的从动辊轴线距离不超过50mm，能和前后对接的工位设备实现极小间隙的衔接，避免小型工件在转运过程中卡入设备间隙。驱动单元采用蜗轮蜗杆减速机搭配异步电机的组合，输出转速稳定，启动和停止时的冲击小，可以搭配变频调速器实现输送速度在0-30m/min范围内的无级调节，适配不同生产节拍的产线需求。

　　结构细节上，机身下部的驱动单元外侧设置了可拆卸的防护盖板，既可以避免生产过程中的灰尘、碎屑落入传动部位影响运行，也能在日常维护时快速拆下盖板，对传动部件、电机进行检查和润滑。皮带的回程段设置了多个支撑托板，避免皮带在长时间运行后出现下垂变形，托板采用耐磨的高分子聚乙烯材质，和皮带背面的摩擦阻力小，不会额外增加电机的运行负载。两侧的机身侧板上预留了标准的型材安装槽，可以根据使用需求加装光电传感器安装支架、挡停机构、导向护栏等附属配件，不需要对机身主体进行二次打孔加工，大幅缩短产线改造的安装周期。

　　实际选型过程中，这类底部驱动的皮带线尤其适合布局紧凑的小型自动化产线，相比同规格的端部驱动皮带线，整体长度方向的空间占用能减少20%左右，对于车间面积有限、产线排布密度高的生产场景，能有效提升空间利用率，同时驱动单元下置的结构也让设备整体的重心更低，运行过程中的振动更小，即使在较高的输送速度下，也能保证输送面的平稳性，不会因为重心偏高出现整机晃动的问题。
