带凸轮锁紧结构的快接接头结构设计

　　这款快接结构的核心应用场景集中在需要频繁拆装、对密封可靠性有较高要求的流体管路连接工位，常见于模块化工业设备的管路快换、试验台架的介质通路切换、临时管线的快速接驳场景，相比传统螺纹连接接头，它不需要额外工具就能完成锁紧与释放，单步操作耗时能压缩到螺纹接头的五分之一以内，在需要频繁更换管路模块的生产线、检测设备上，能大幅降低拆装的辅助工时。

　　从功能特性上看，它摒弃了常规快接常用的O形圈密封方案，转而采用软弹性体平垫实现平面密封，这一设计选择是基于实际工况的痛点优化：O形圈密封依赖安装槽的尺寸精度来保证压缩量，一旦槽位因为加工误差、长期使用磨损出现尺寸偏差，或者连接件在锁紧过程中出现毫米级的错位，O形圈的压缩量就会超出合理区间，要么压缩过量导致永久变形失效，要么压缩不足出现介质渗漏。而平垫密封不需要高精度的密封槽来限位，接触面积更大，即使连接件存在小范围的错位，也能依靠平垫的整体变形填补密封间隙，对加工公差的容忍度更高，也更适配现场快速拆装时无法保证精准对位的实际操作场景。

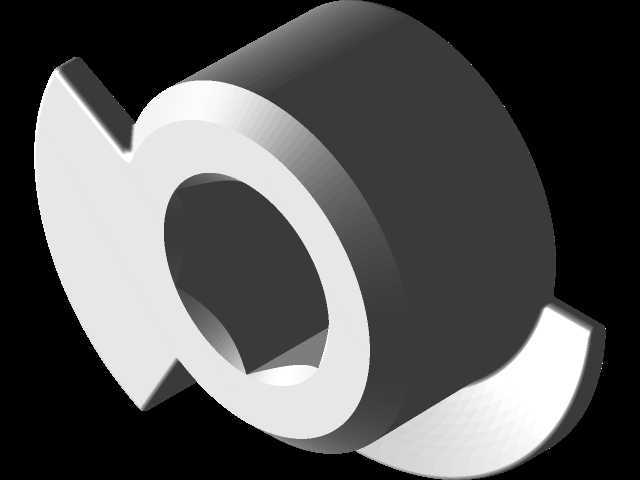

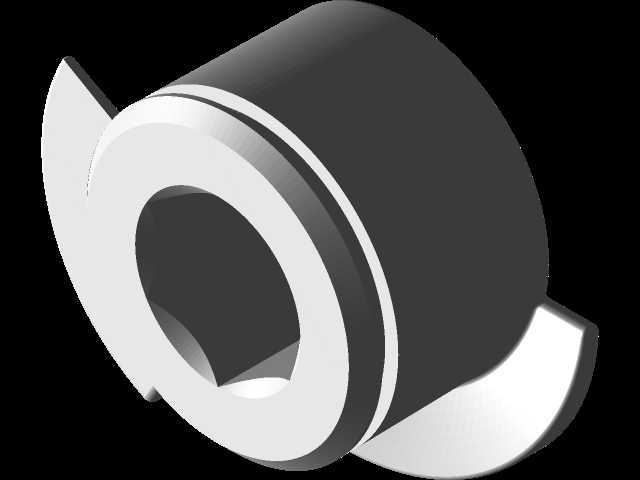

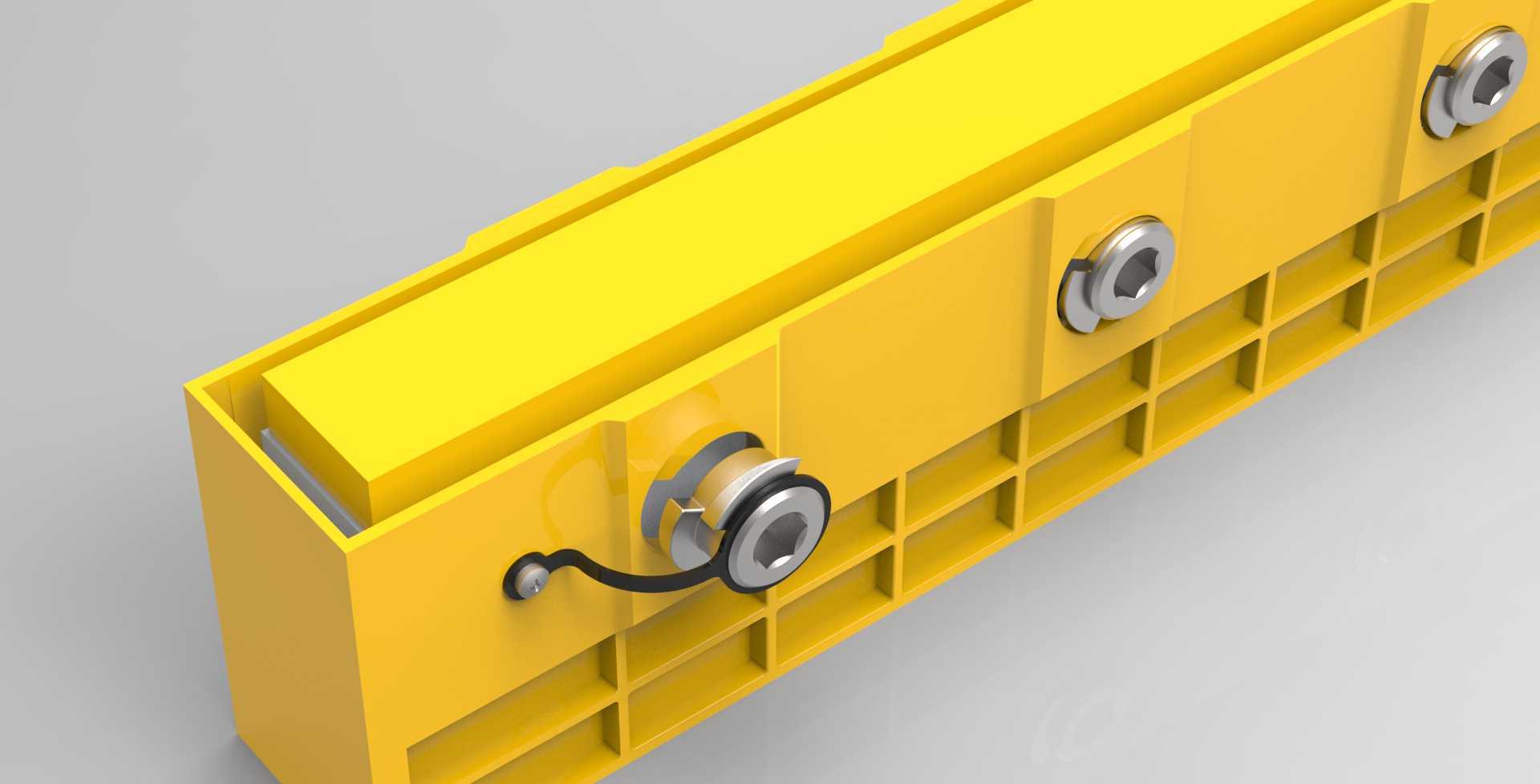

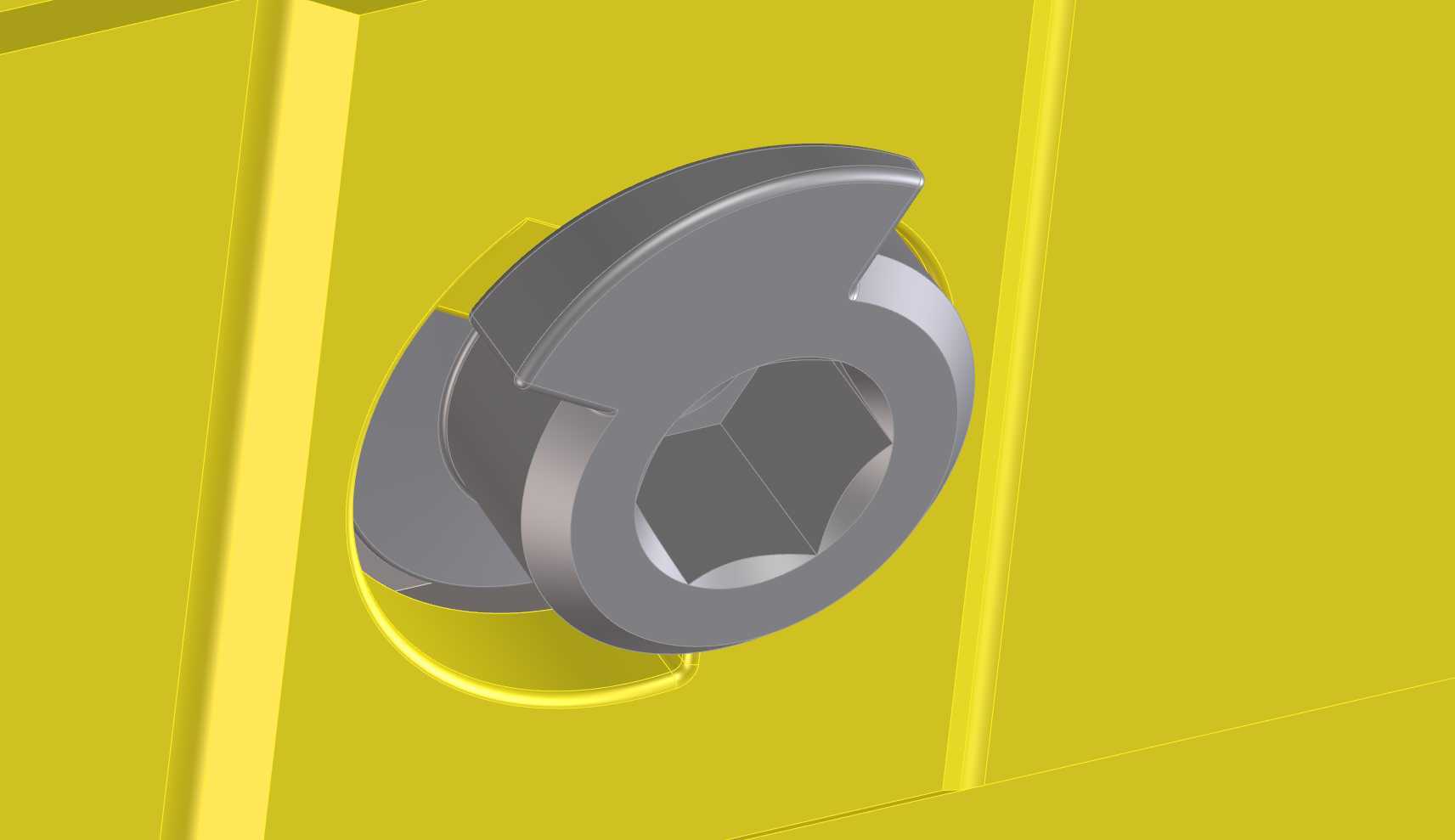

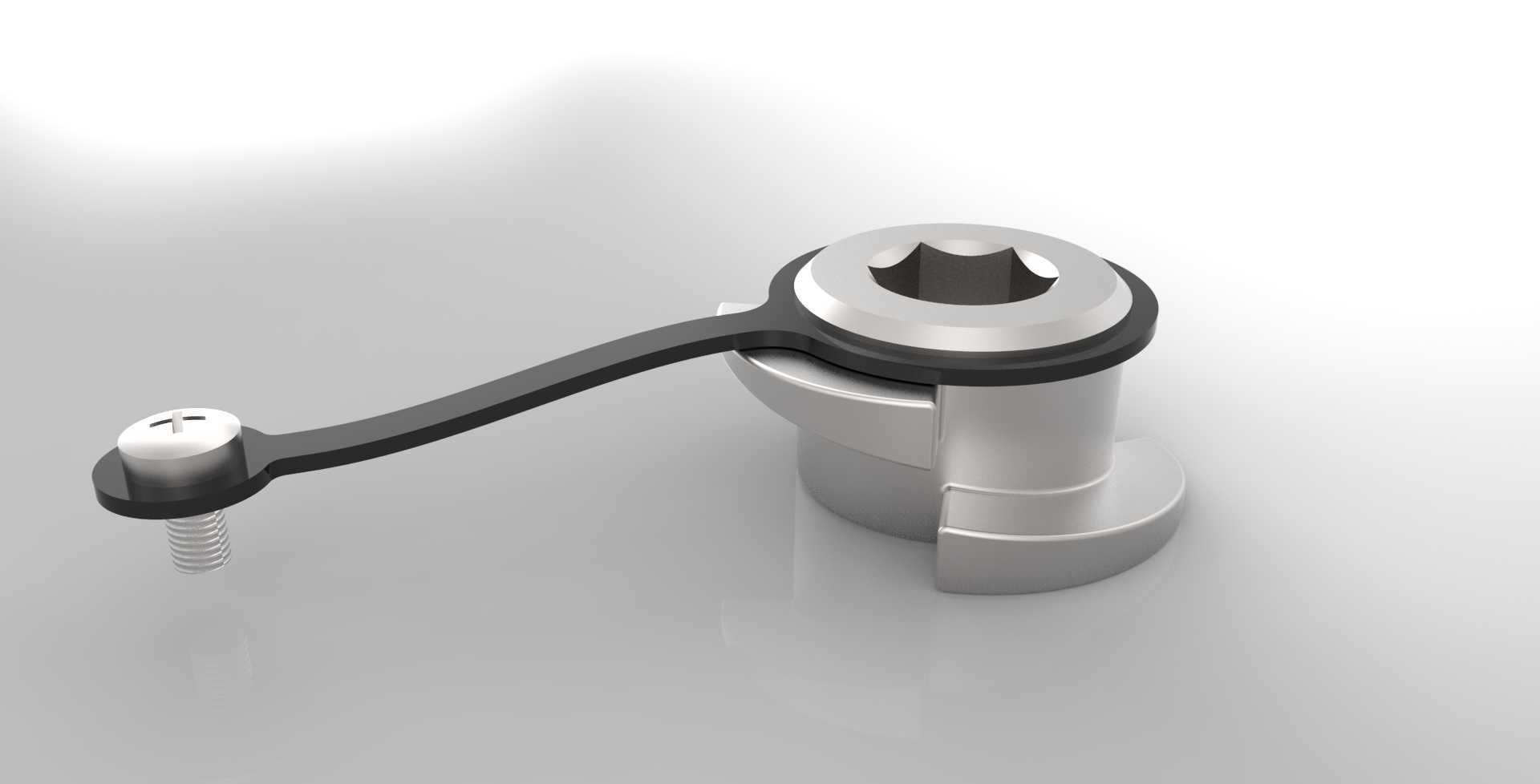

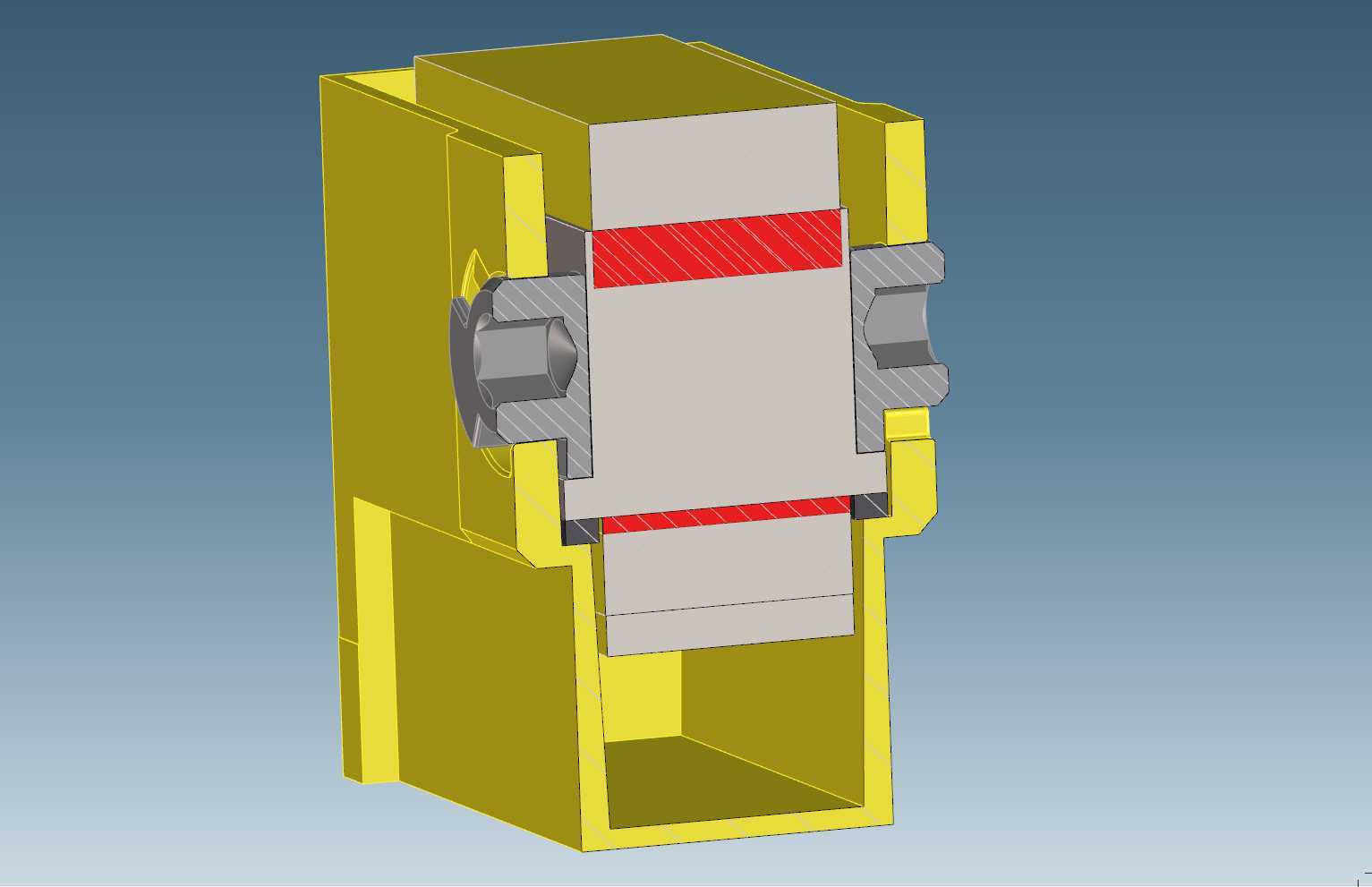

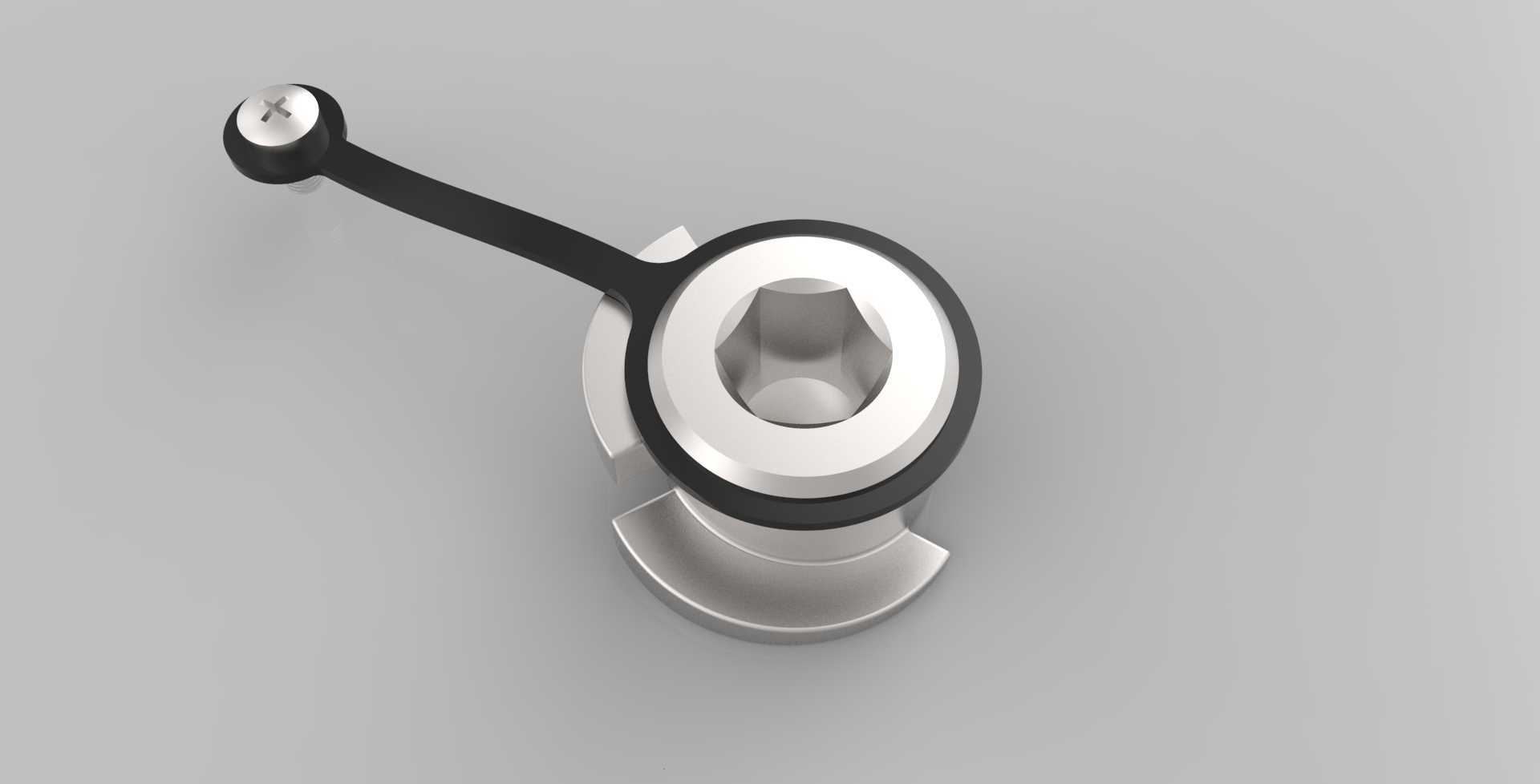

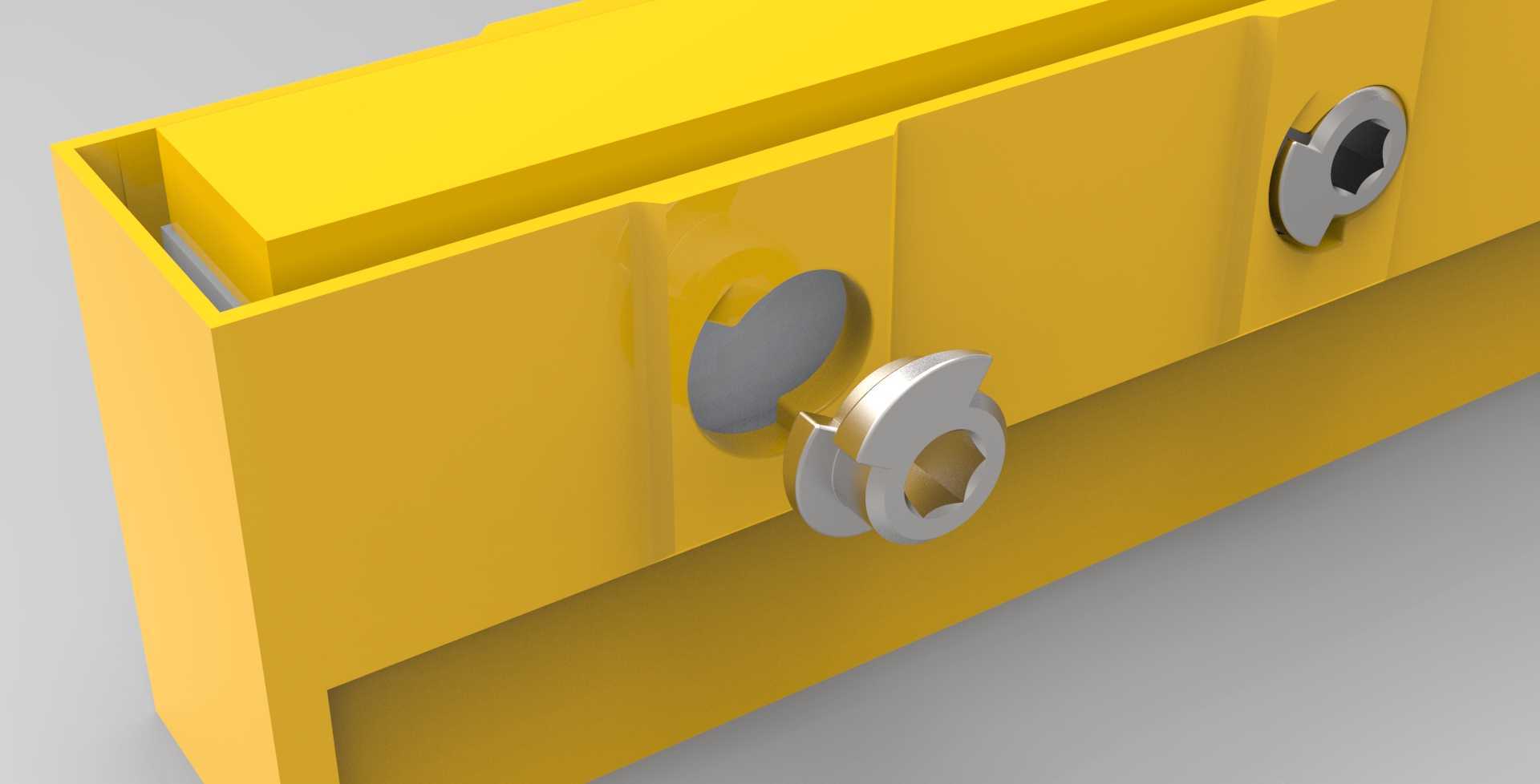

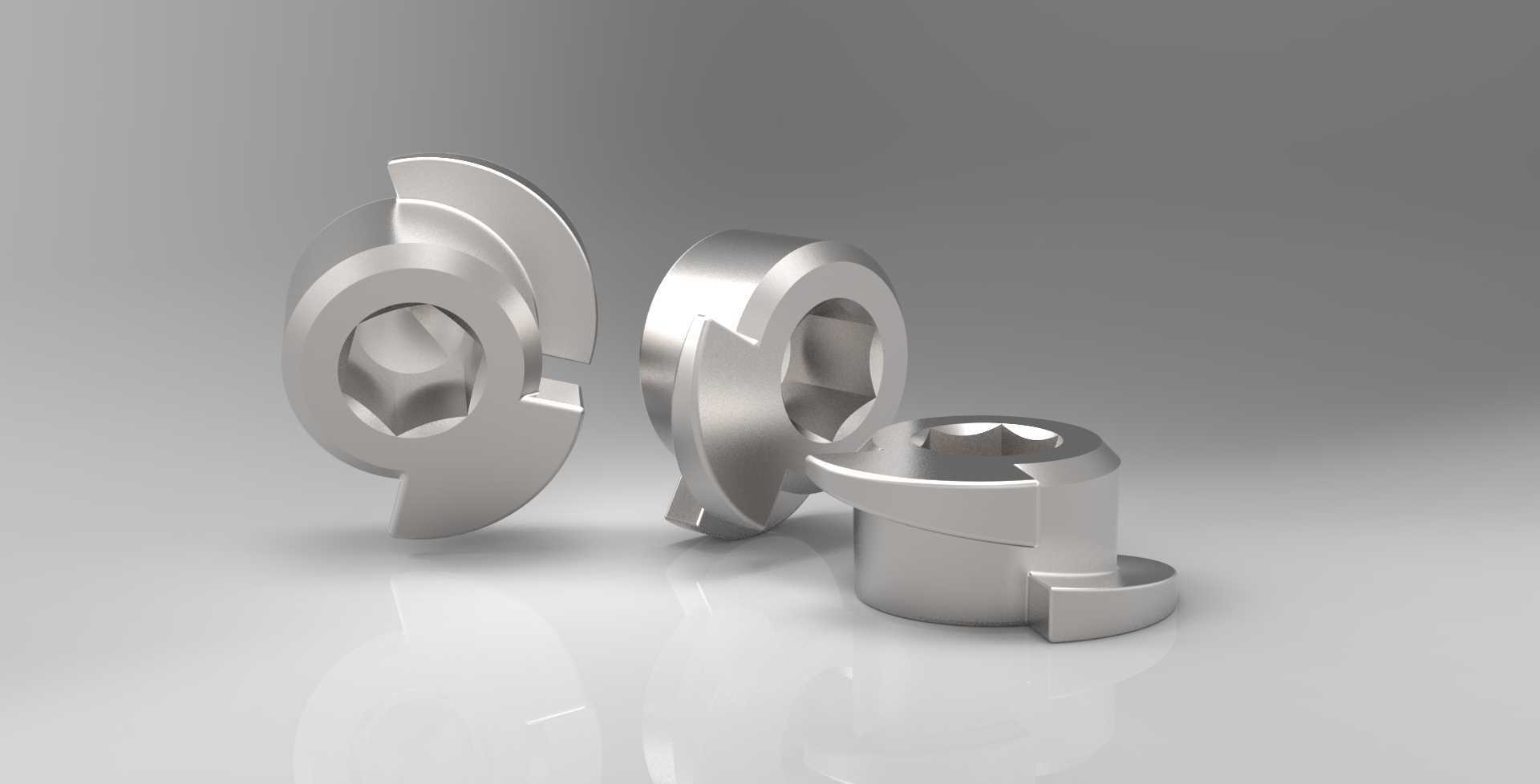

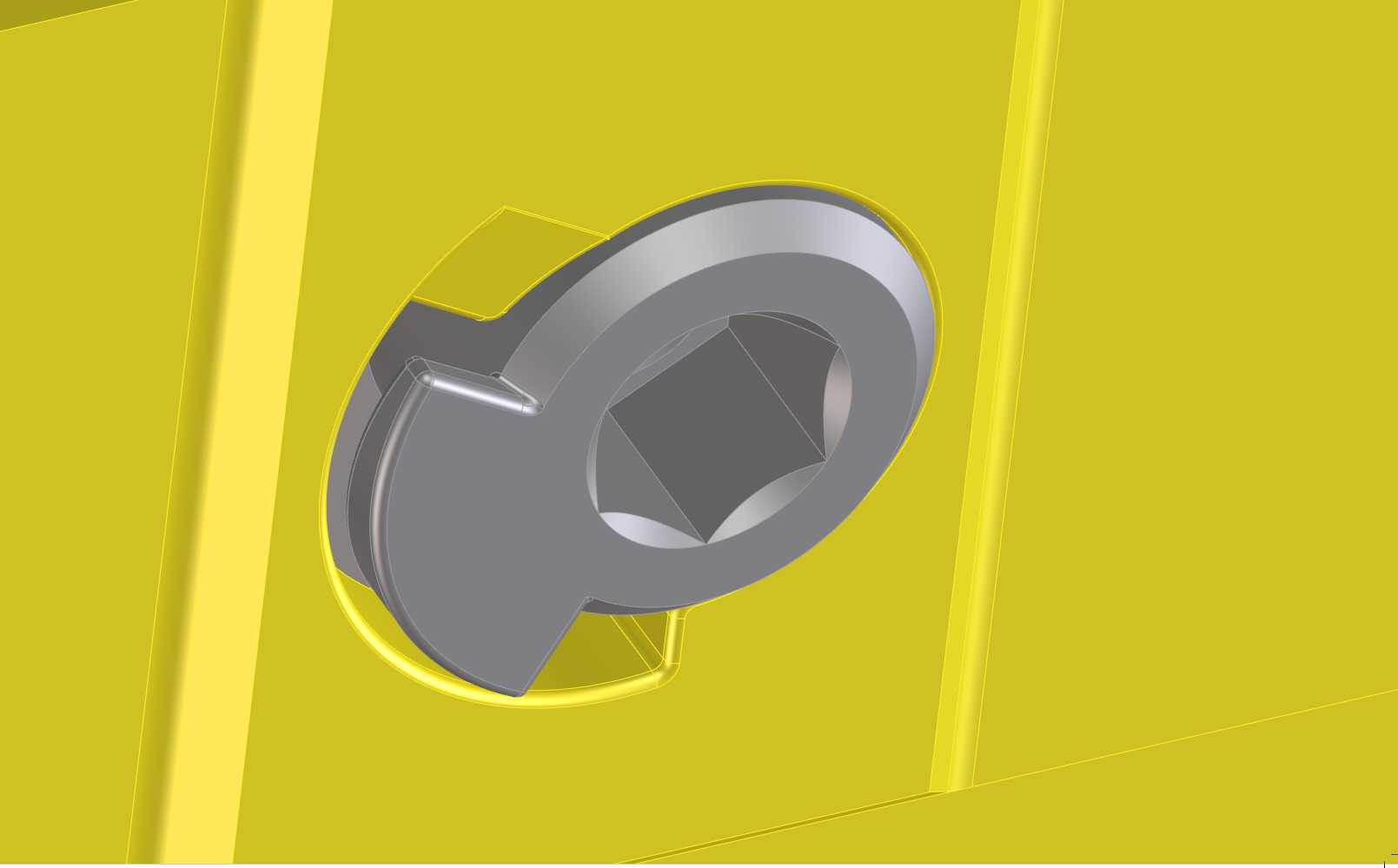

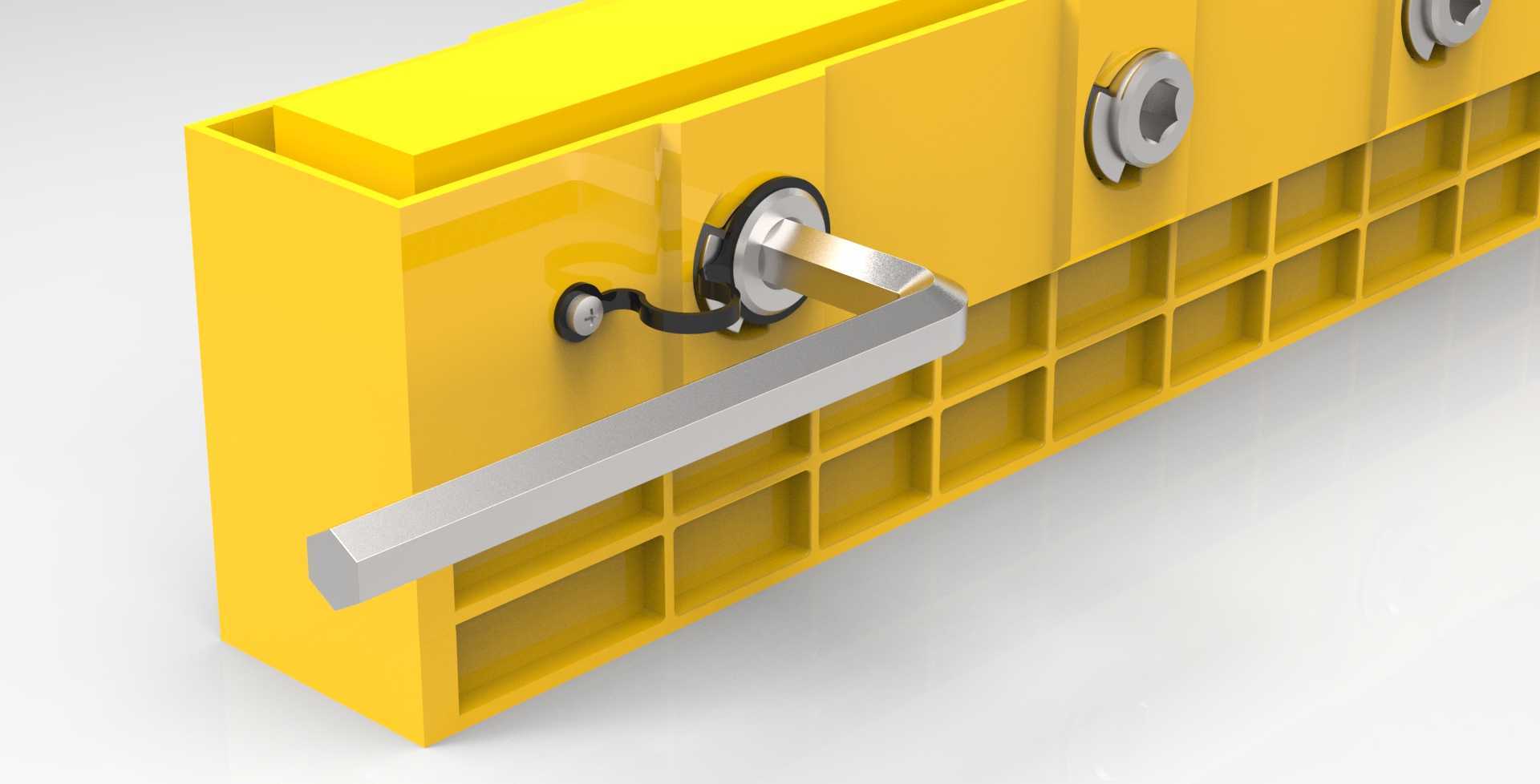

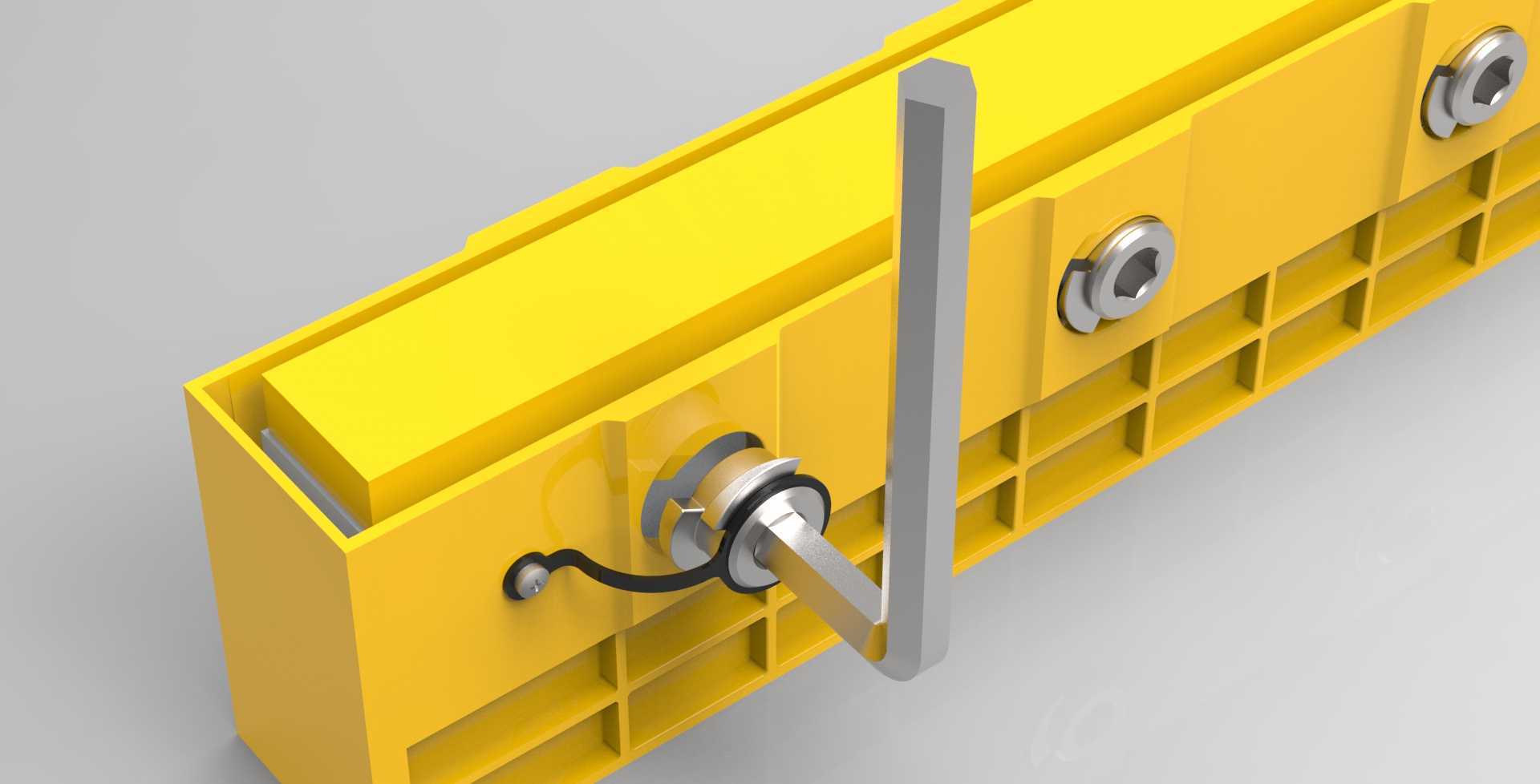

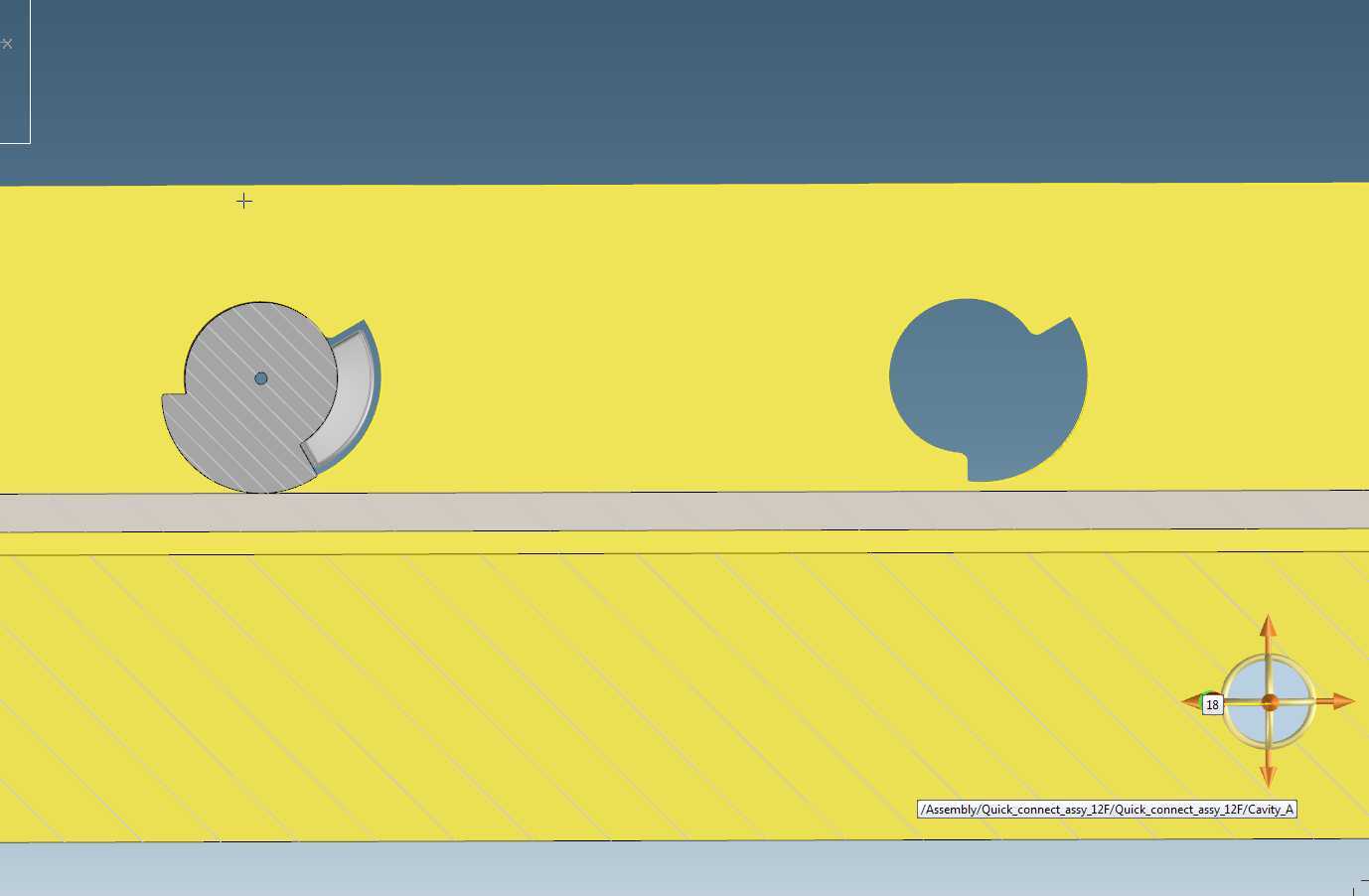

　　整个结构的锁紧动力来自偏心凸轮组件，凸轮采用不锈钢材质加工，通过手柄的旋转带动凸轮偏心面转动，锁紧过程中凸轮会逐步压紧密封侧的安装面，带动平垫产生均匀的压缩变形，直到凸轮转动到自锁角度位置，此时即使受到管路内压带来的反向推力，凸轮也不会自行松脱，不需要额外设置防松结构。如果是用于有振动的工况，还可以在凸轮手柄位置加装安全锁链，把手柄和接头主体绑定，避免设备运行过程中振动导致手柄误碰转动，出现接头松脱的问题。

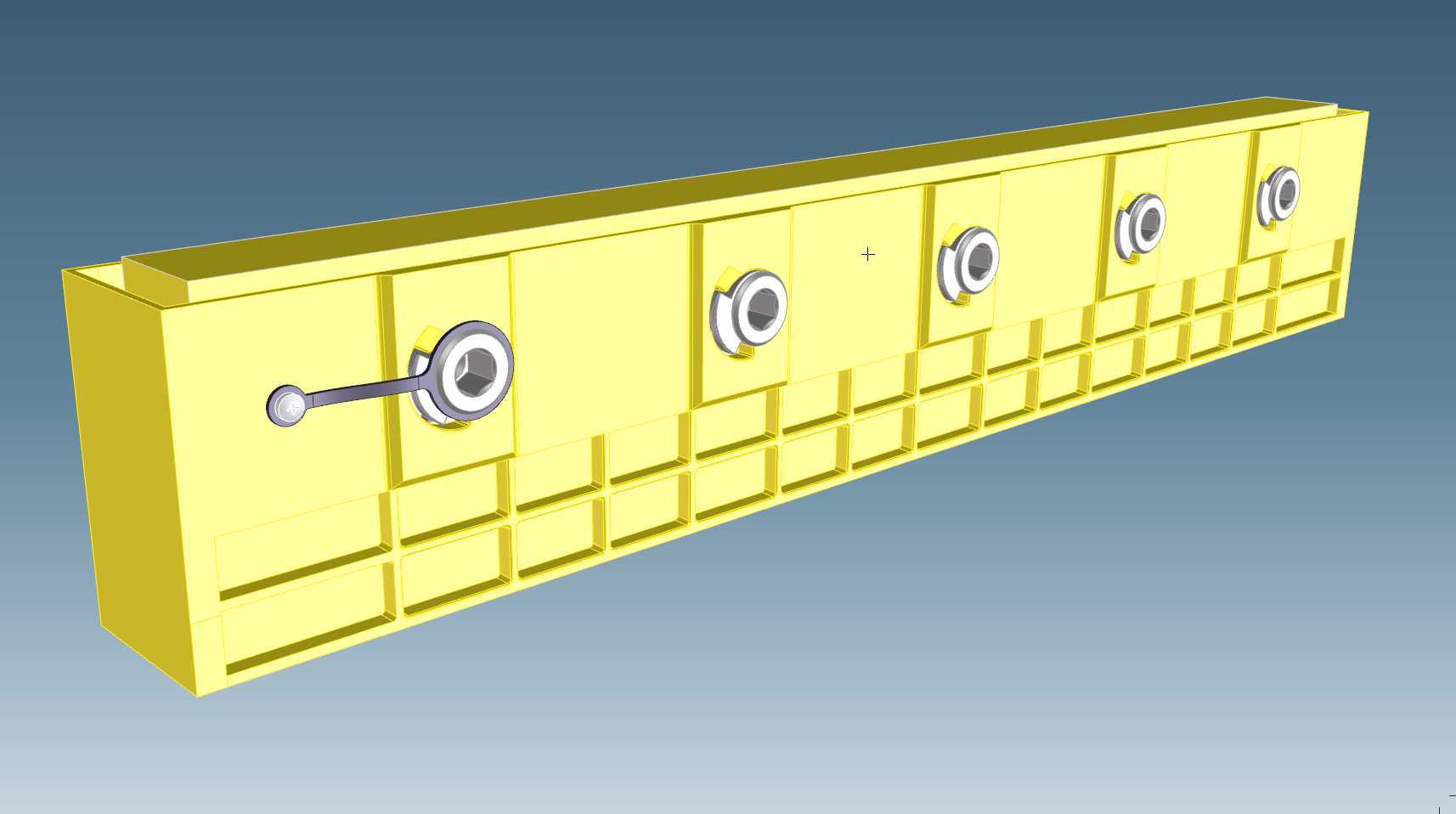

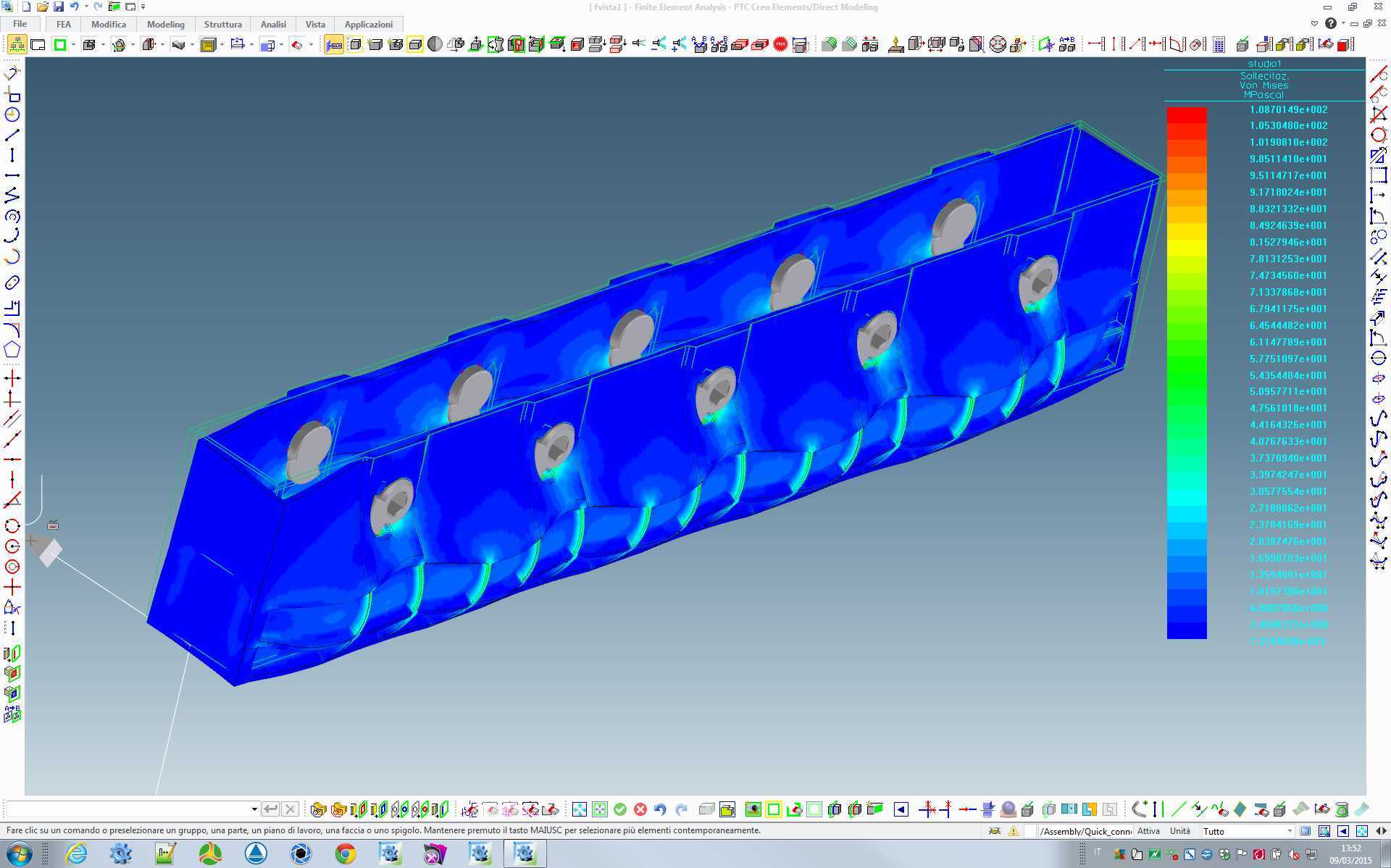

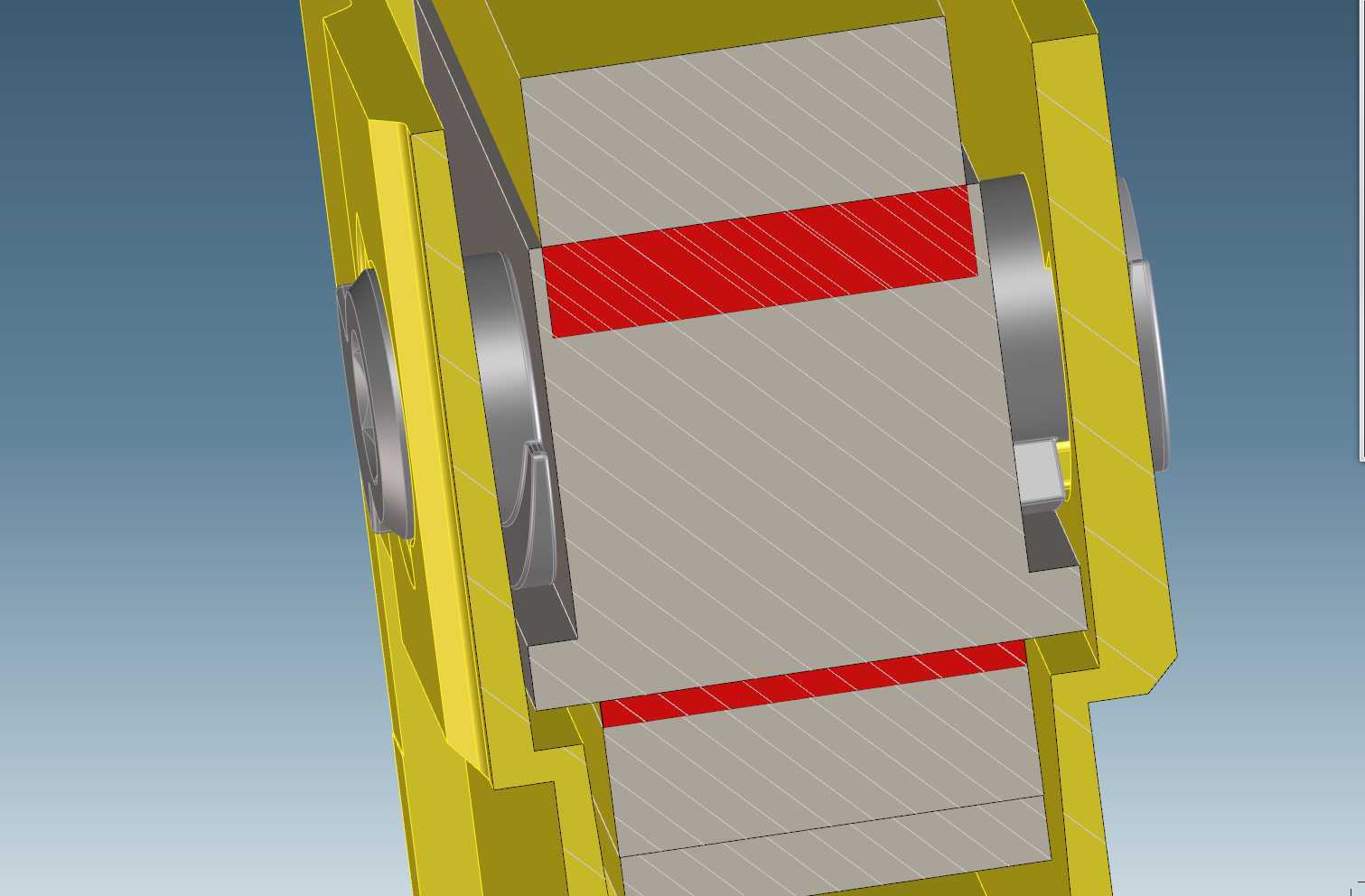

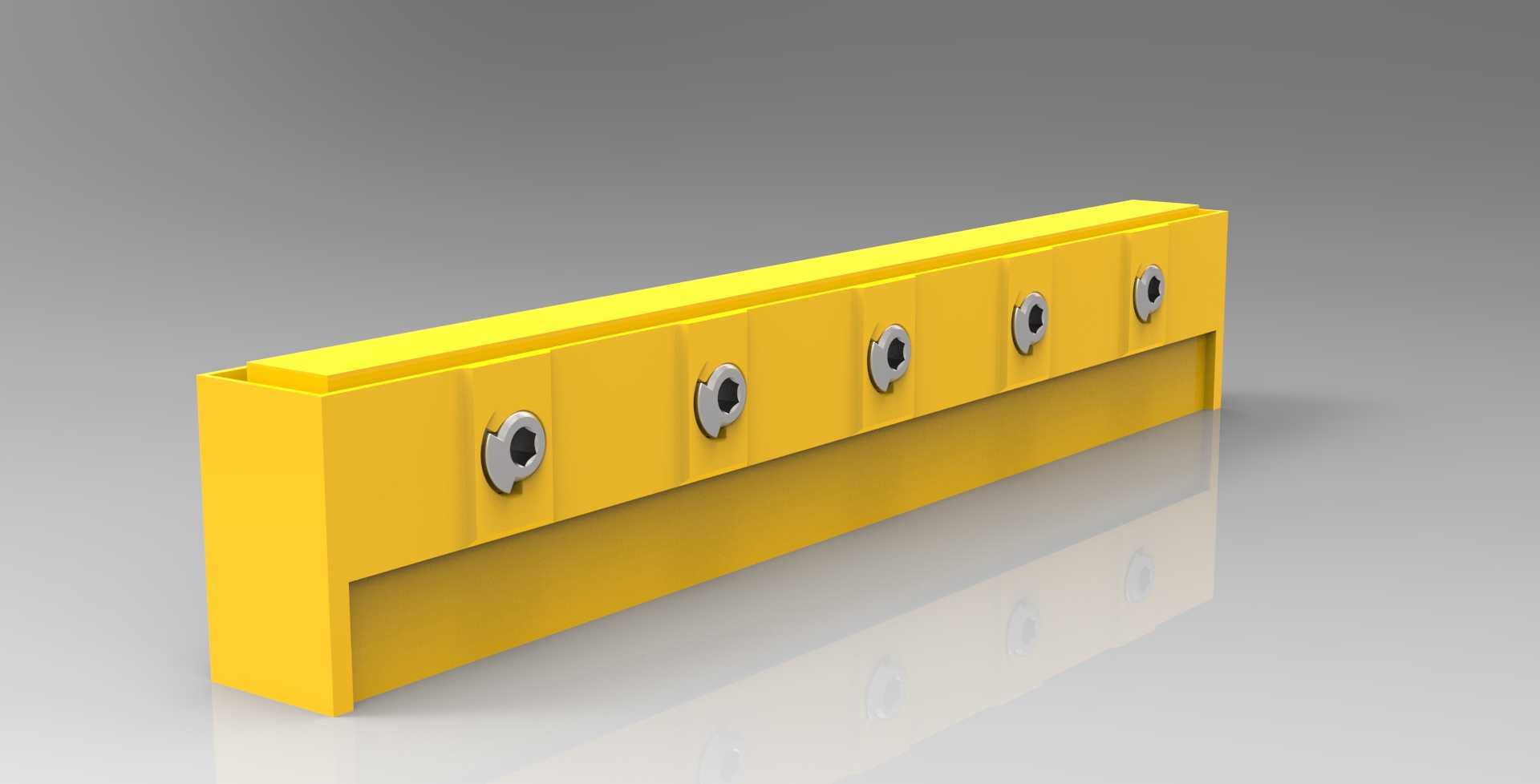

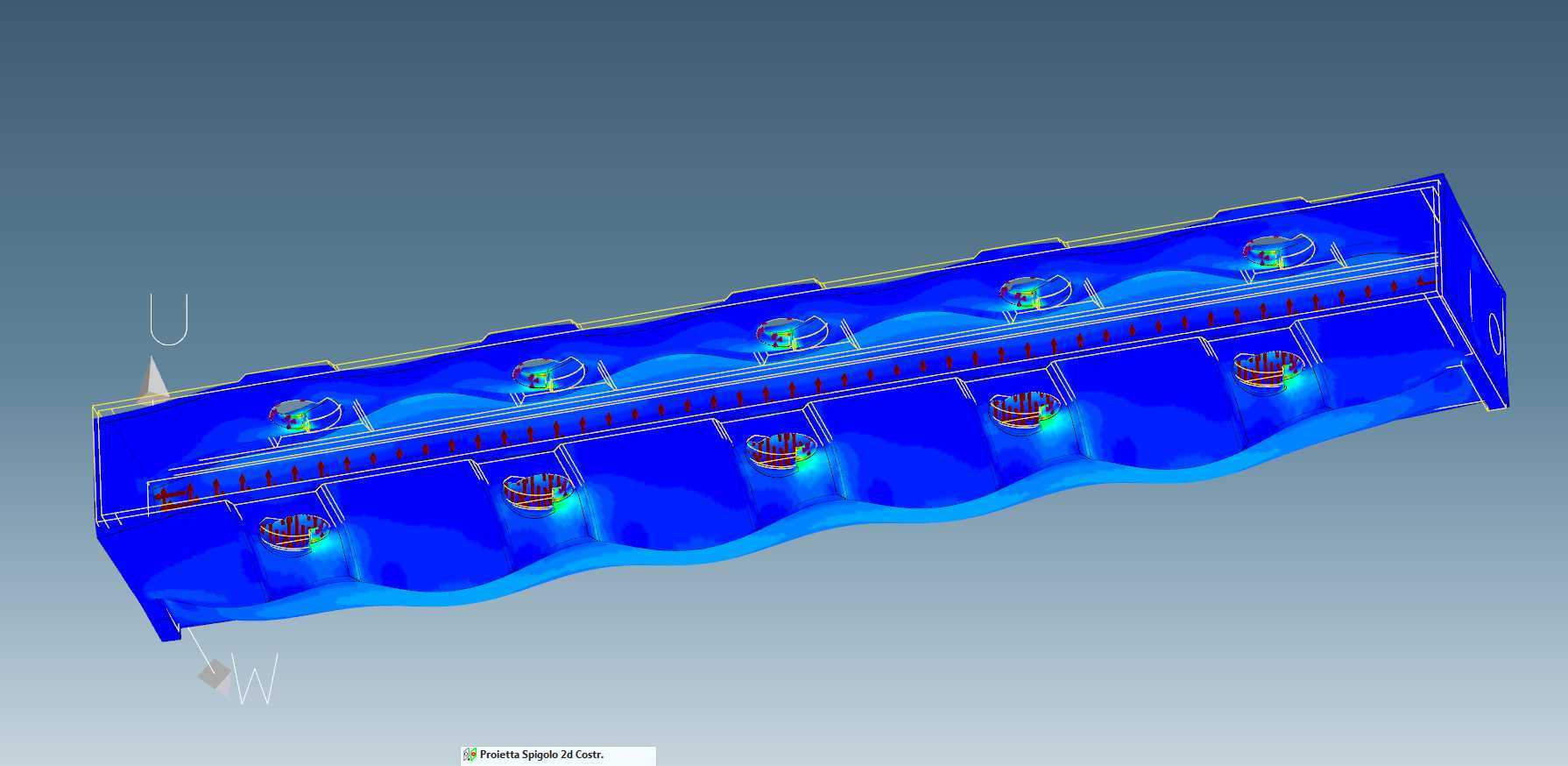

　　主体承载部分采用带加强筋的框式结构，这种结构设计是为了在控制整体重量的前提下提升结构刚性：接头在锁紧过程中，凸轮的压紧力会作用在主体的两个安装端面上，如果采用实心结构会大幅增加整体重量，而在非受力面设置网格状加强筋，既能保证两个安装端面的平行度在受力时不会出现过量变形，还能减少材料用量，降低整体重量，方便现场单人操作拆装。

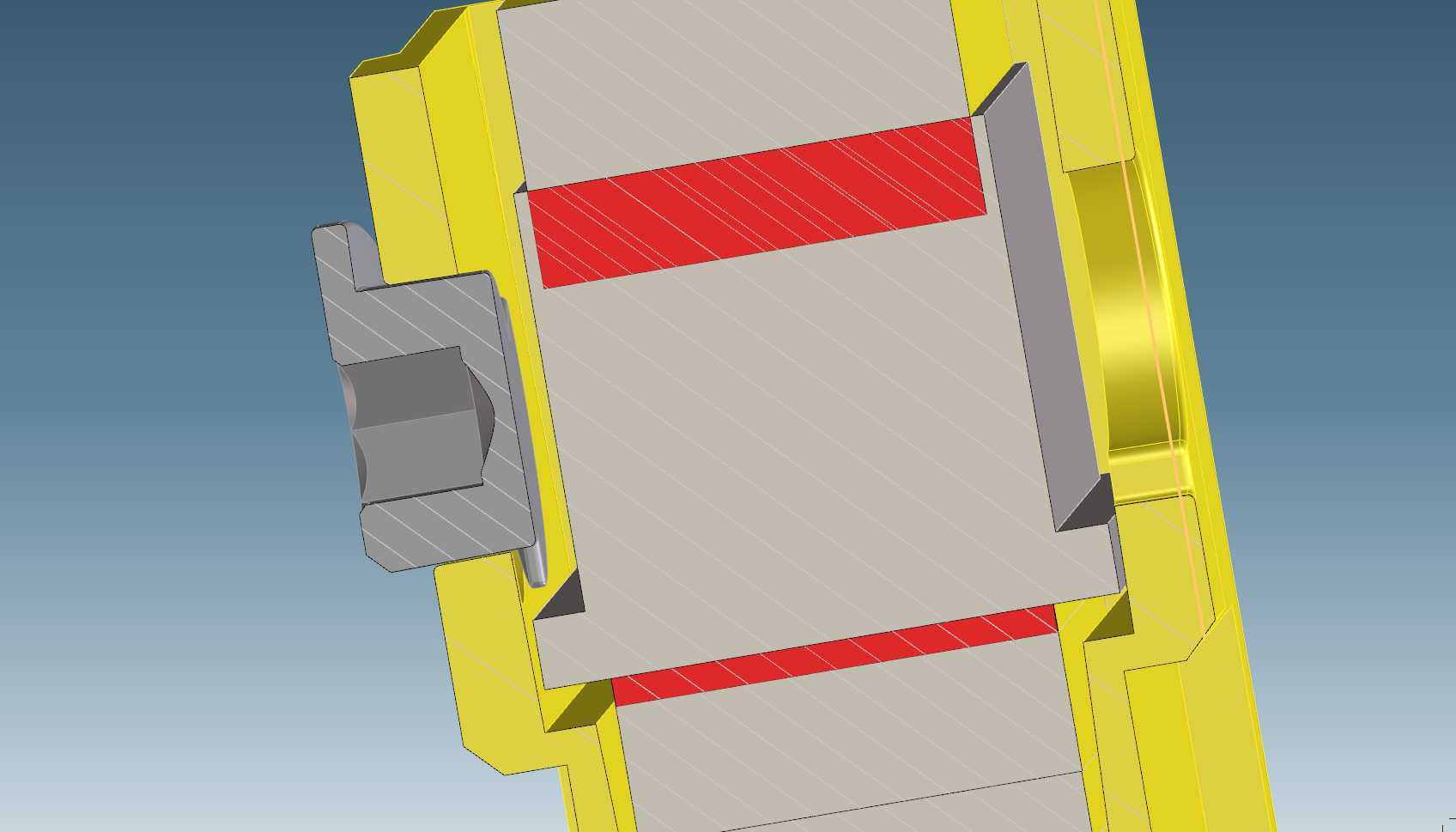

　　安装边界上，这款接头的对接端采用平面贴合设计，不需要在对接件上加工复杂的密封槽，只需要保证对接面的平面度达到Ra3.2以上、表面无明显划痕就能实现可靠密封，对接件的安装孔位只需要匹配接头上的两个固定螺栓位置即可，不需要额外加工定位结构，因为凸轮锁紧过程中会自动把对接面拉平贴合，能抵消一部分安装孔位的位置偏差。需要注意的是，安装时要根据平垫的材质硬度调整凸轮的偏心量，也就是凸轮中心的旋转中心高度：如果平垫硬度偏高，就适当降低凸轮旋转中心到密封面的距离，保证凸轮旋转到锁紧位置时，平垫的压缩量在材料允许的永久变形范围内，避免压溃平垫导致密封失效；如果平垫硬度偏低，就适当抬高凸轮旋转中心，保证足够的压缩量填补接触面的微观间隙。

　　实际使用中，释放接头只需要反向扳动凸轮手柄，凸轮的偏心面会逐步松开对密封面的压紧力，此时平垫的弹性变形会恢复一部分，密封面之间出现间隙，就能直接把接头从对接位置取下，不需要额外撬动或者旋转，整个操作过程不需要借助扳手等工具，戴防护手套也能单手完成操作，非常适合空间狭窄、操作位置受限的安装场景。另外，凸轮的旋转轴采用不锈钢销轴固定，轴和孔之间采用小间隙配合，长期反复旋转也不会出现明显的磨损松旷，能保证上万次锁紧释放循环后，凸轮的压紧行程不会出现明显衰减，密封性能保持稳定。
