圆管扶手用凸轮锁紧式气泡夹结构

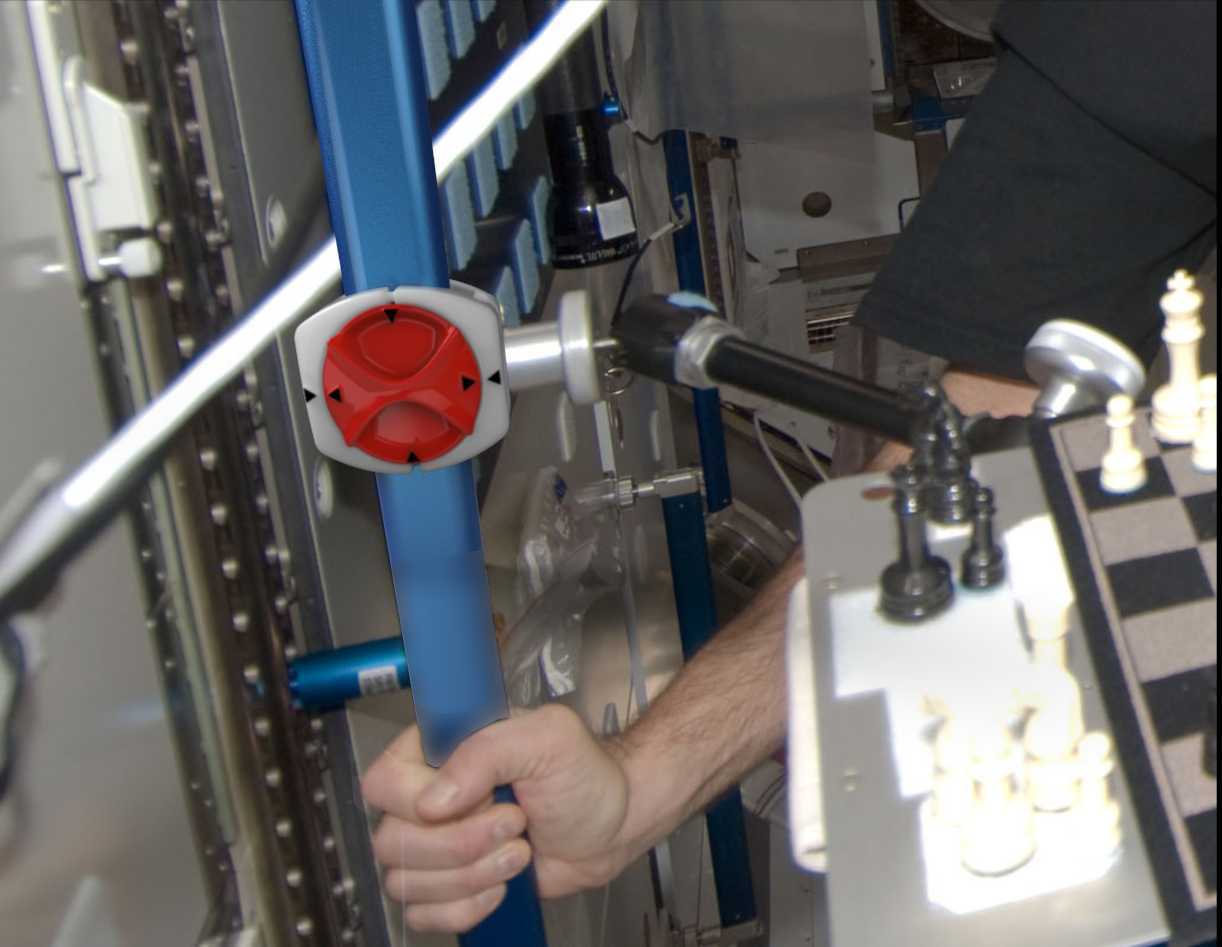

　　这类夹持件主要适配垂直或水平布置的圆管状扶手、轻质管路的快速装夹场景，常见于空间站舱内扶手配套、高空作业平台扶手附件挂载、实验室管路临时固定、洁净车间工位扶手配件安装等场景，核心作用是在不破坏管件表面、无需拆装管件原有结构的前提下，实现附件的快速固定与位置调整，相比传统抱箍类夹件，无需额外工具即可完成锁紧与释放操作，单人单手即可完成位置调节，大幅提升狭小空间内的装夹效率。

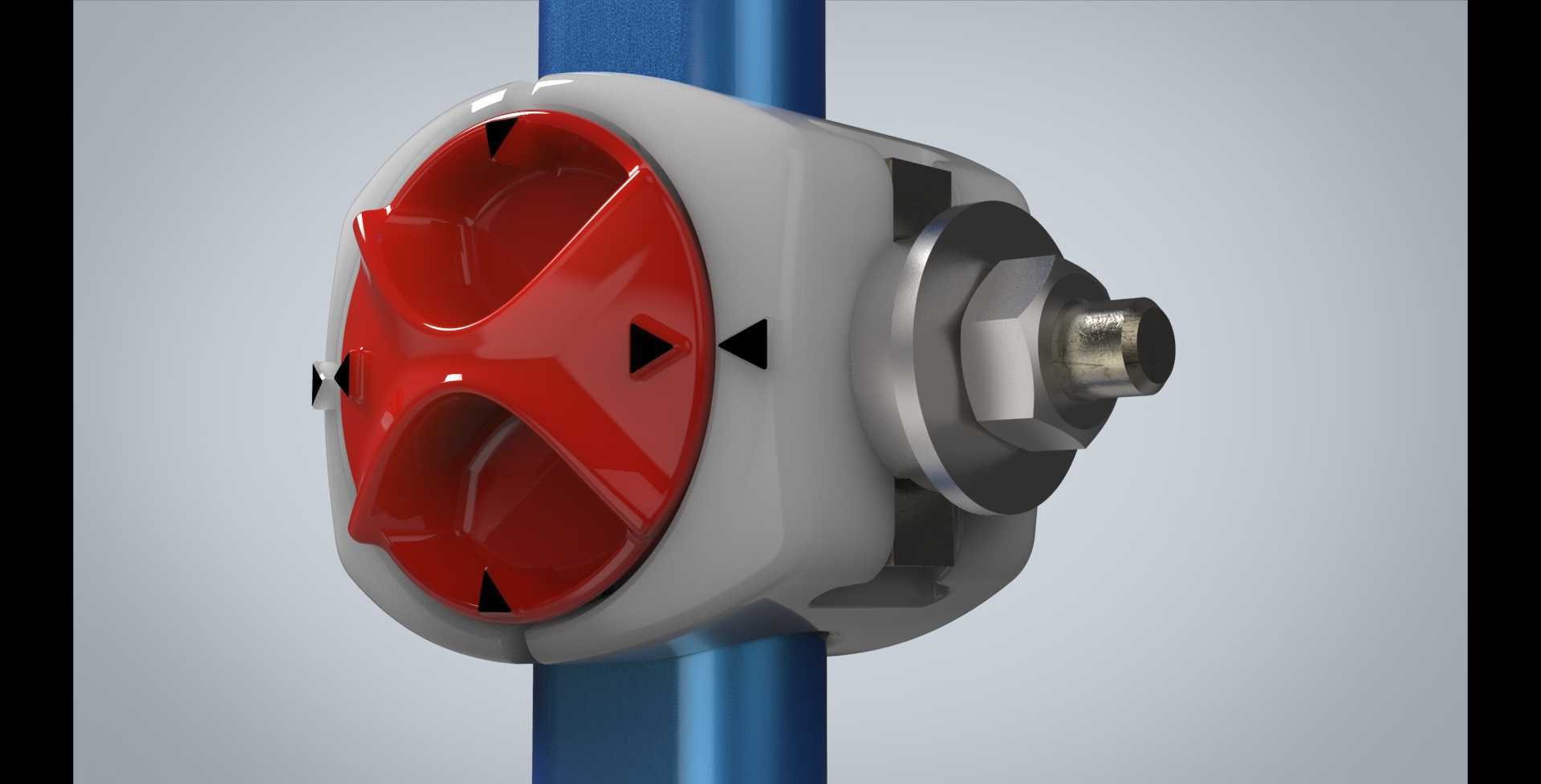

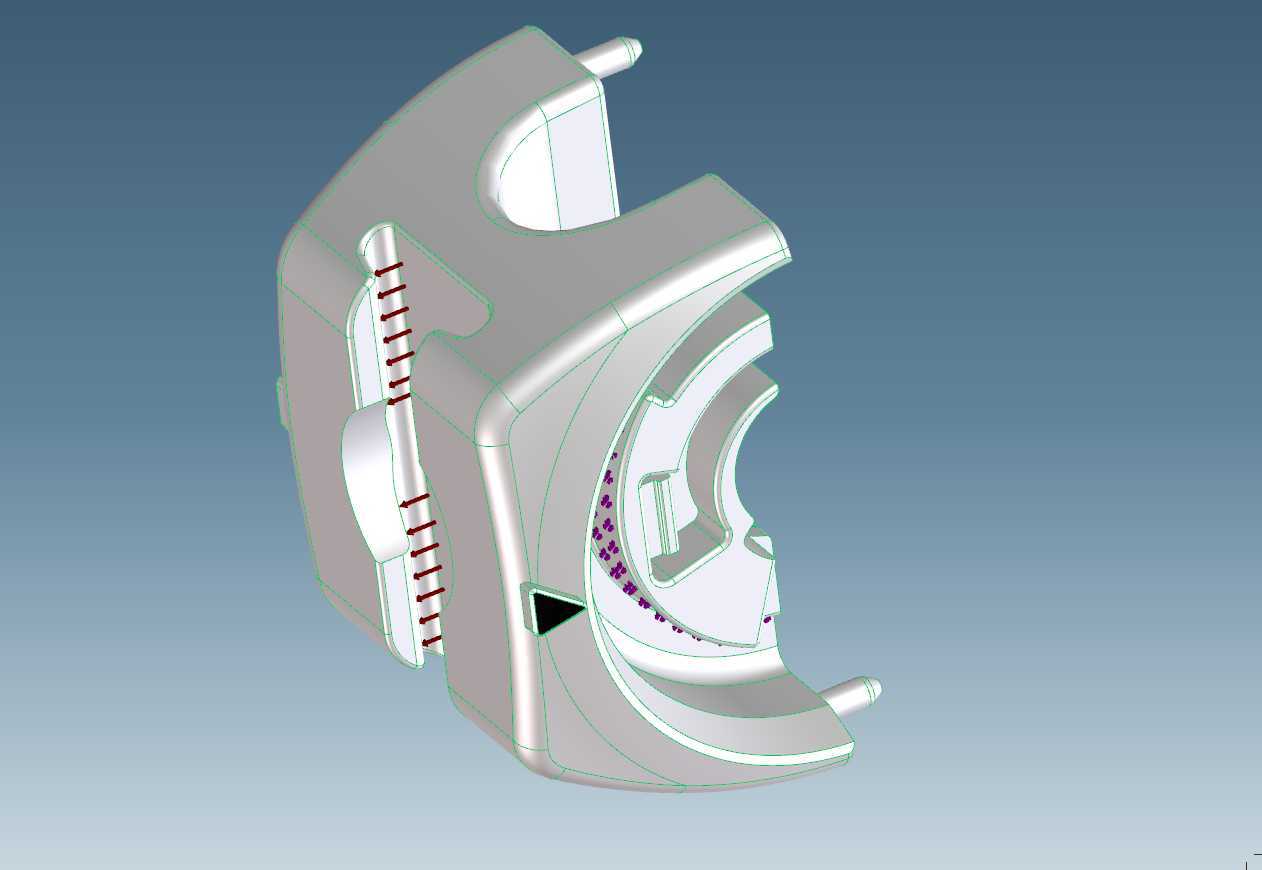

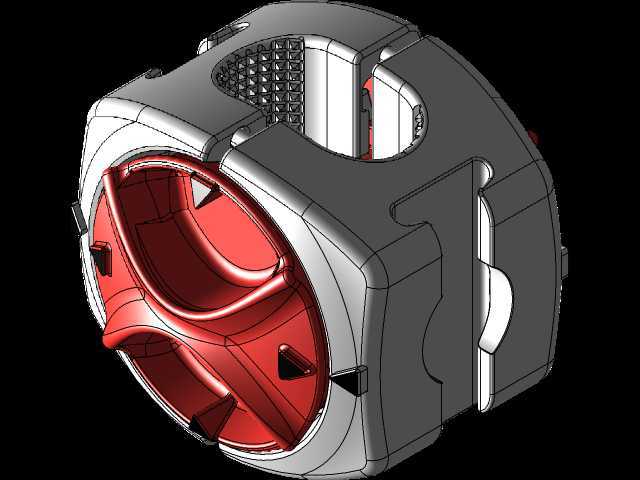

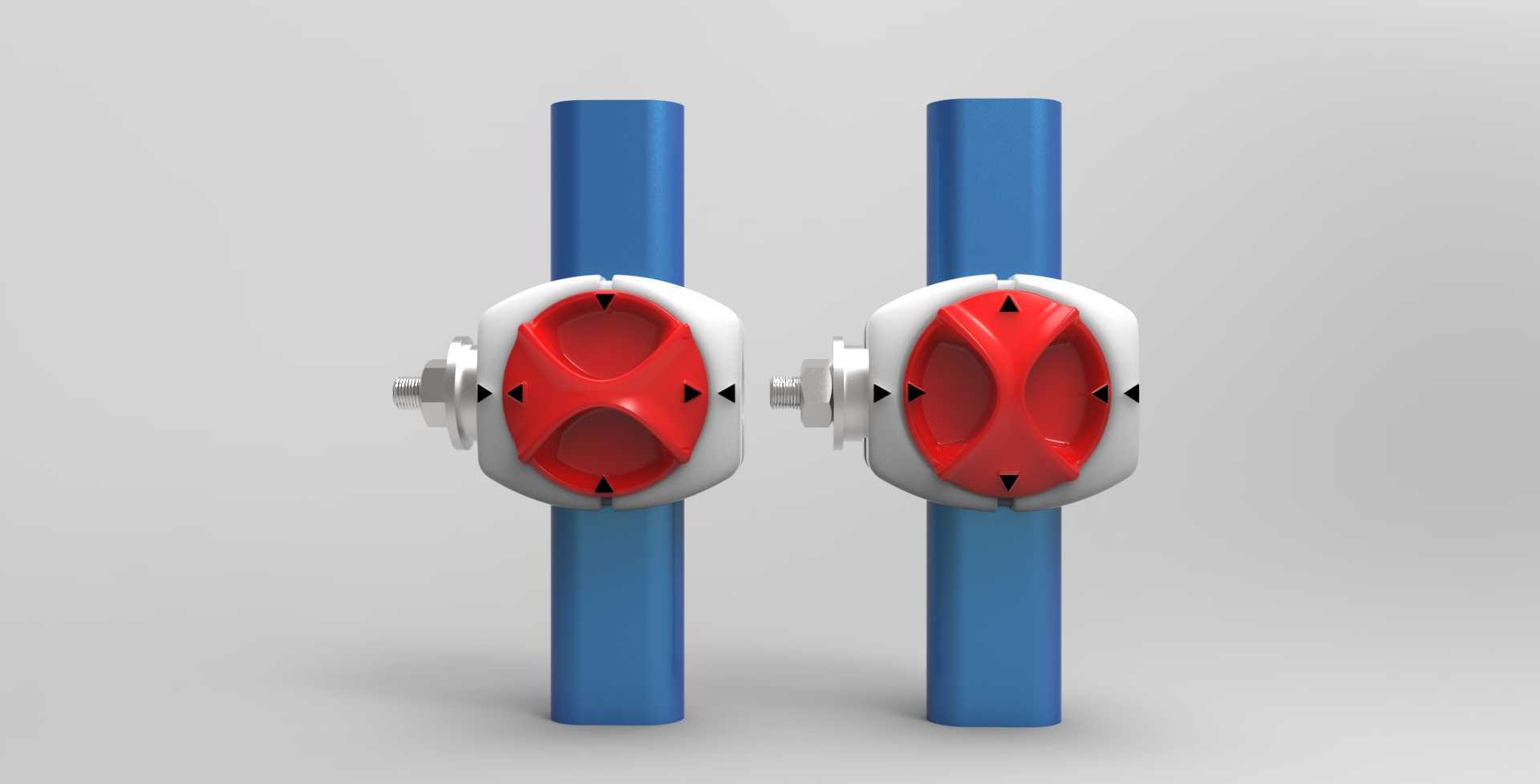

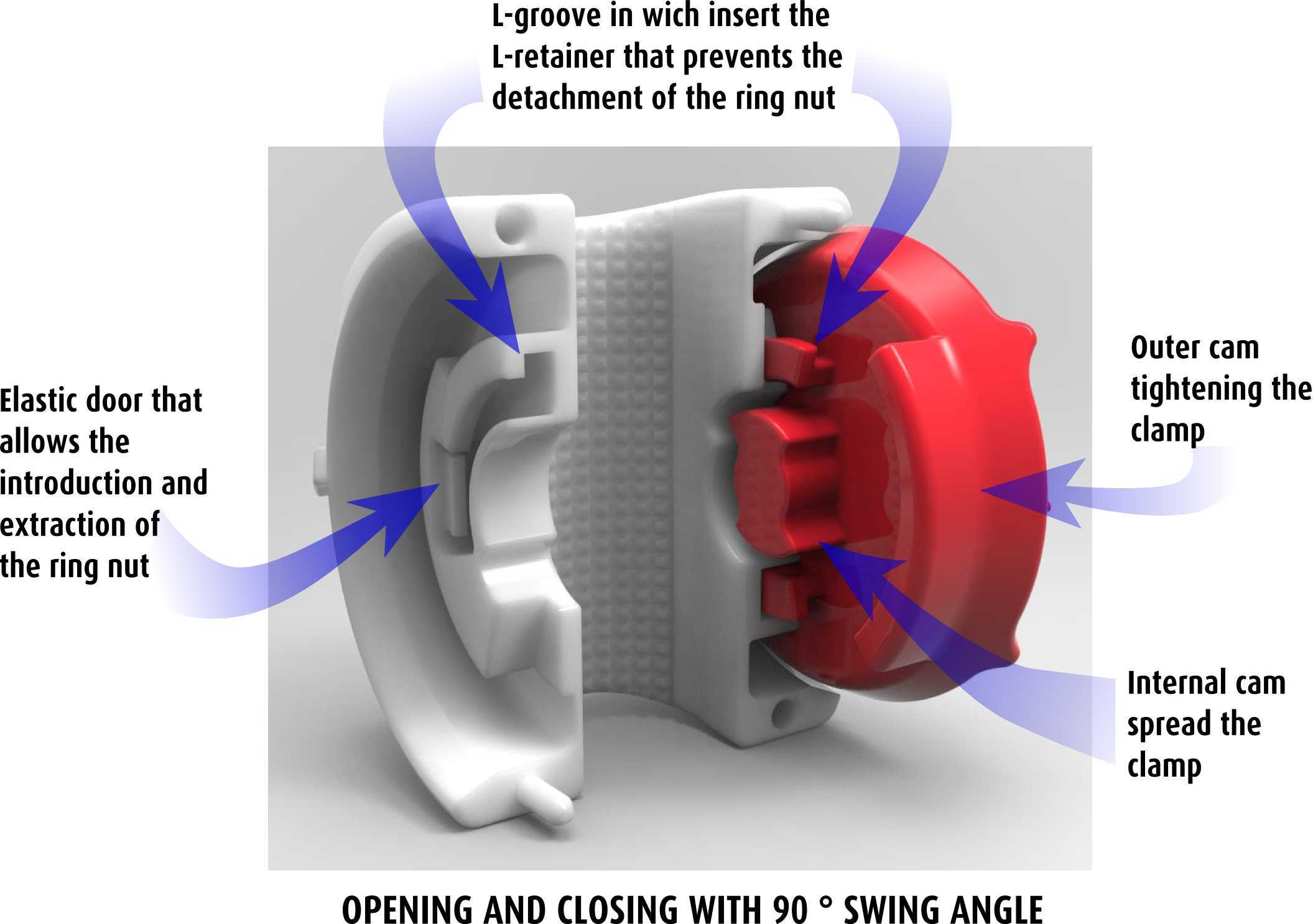

　　从结构功能来看，整套夹件为成对对称设计，两个夹体通过90度转角的锁紧凸轮实现联动连接，夹体内侧与圆管接触的面做了波纹式微结构处理，这类接触结构并非简单的防滑纹路，而是通过波纹凸起的微小形变增大接触摩擦力，同时避免硬接触对管件表面涂层或阳极氧化层造成划伤，适配常见的金属圆管、工程塑料圆管的夹持需求，不会出现传统刚性夹件长期锁紧后在管件表面留下压痕的问题。锁紧凸轮的转动行程经过精确计算，转动90度即可达到额定锁紧力，反向转动90度即可完全释放，凸轮轮廓做了圆弧过渡，不存在尖锐棱边，即使在操作人员佩戴厚手套的工况下，也能准确识别锁紧与释放的操作位，不会出现误触碰导致夹件松脱的情况。夹体外部的操作面做了十字形的受力凹槽，操作时手指可嵌入凹槽发力，即使手部沾有少量油污或冷凝水，也能稳定转动凸轮完成操作，不会出现打滑脱手的问题。

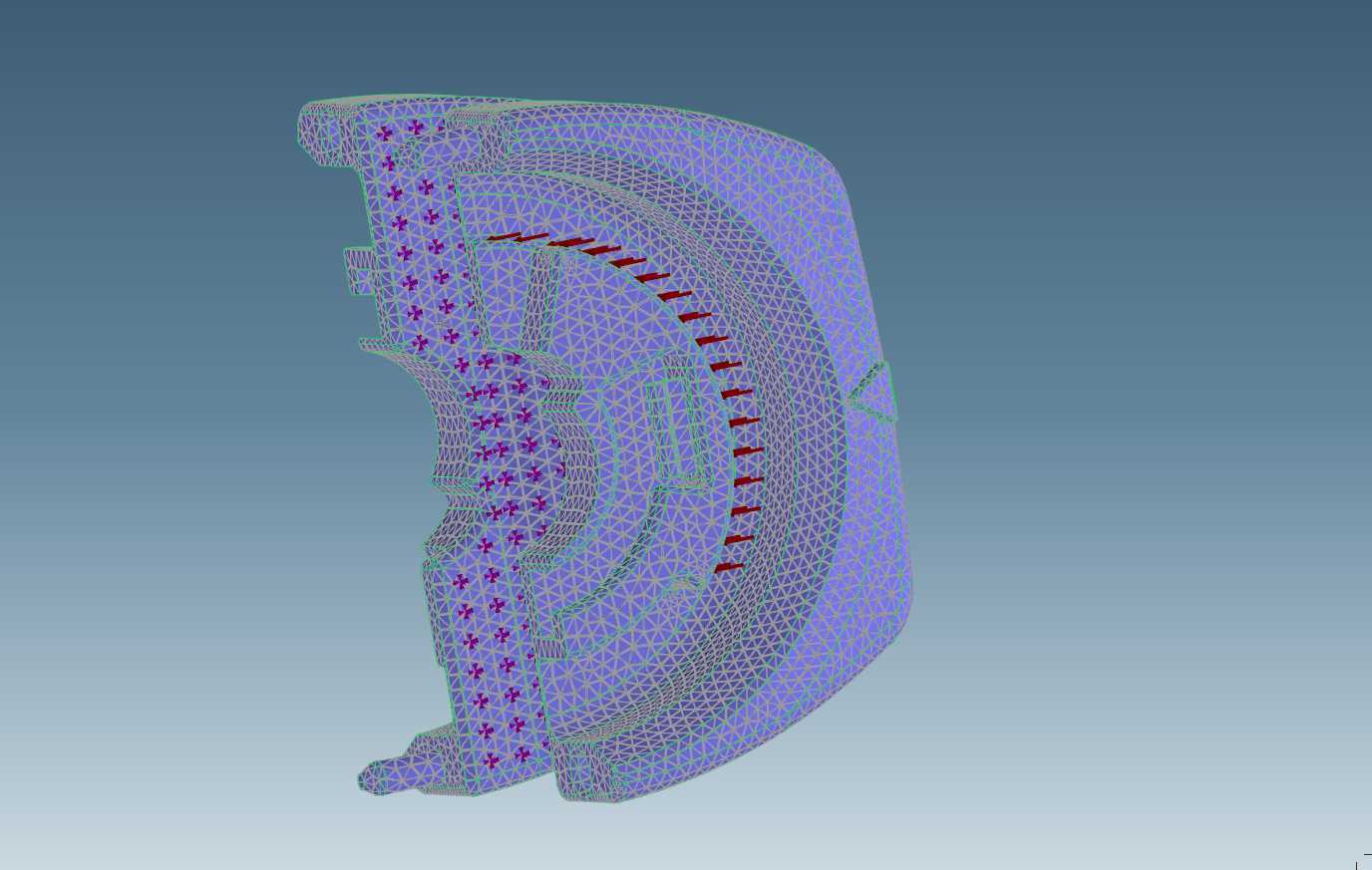

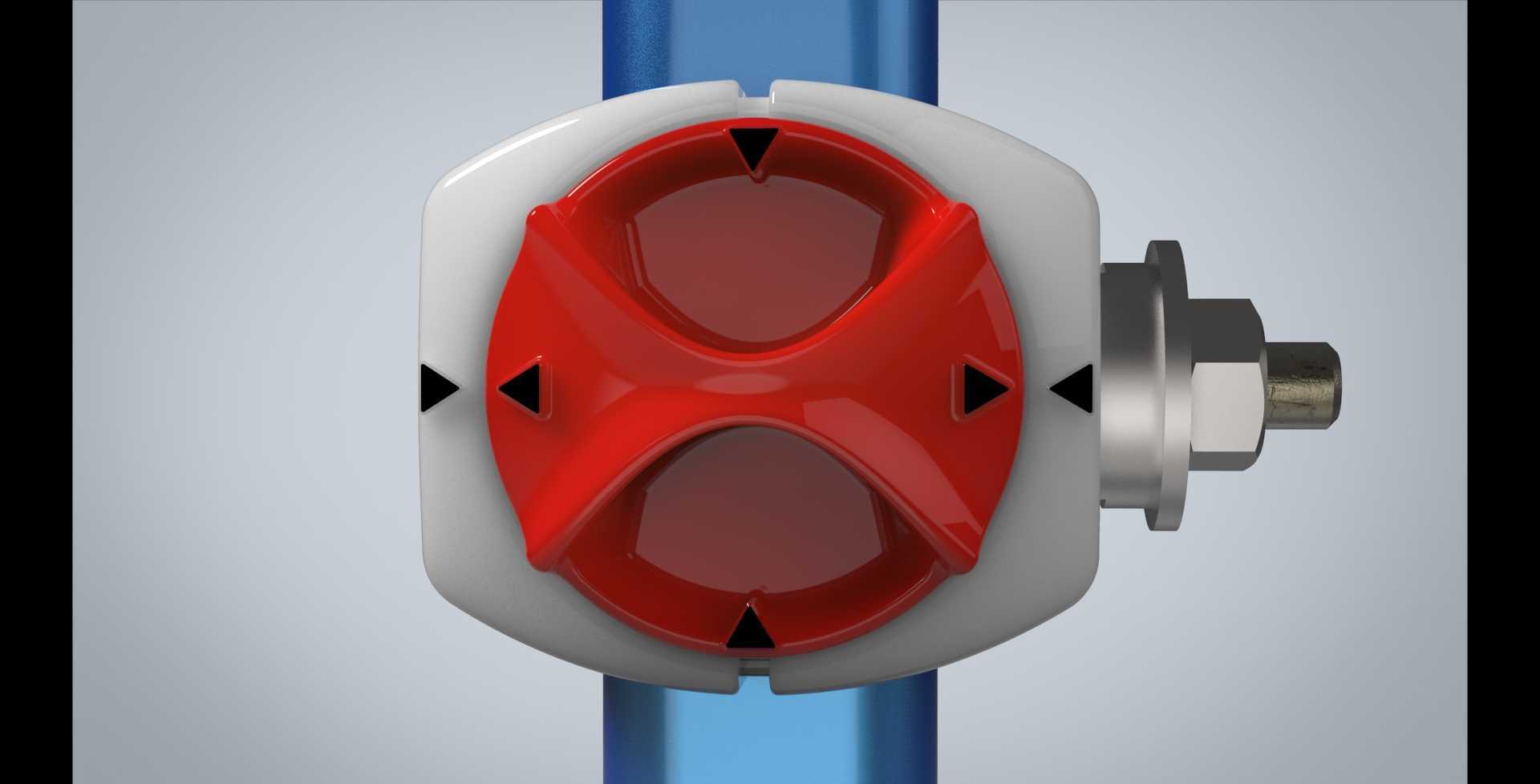

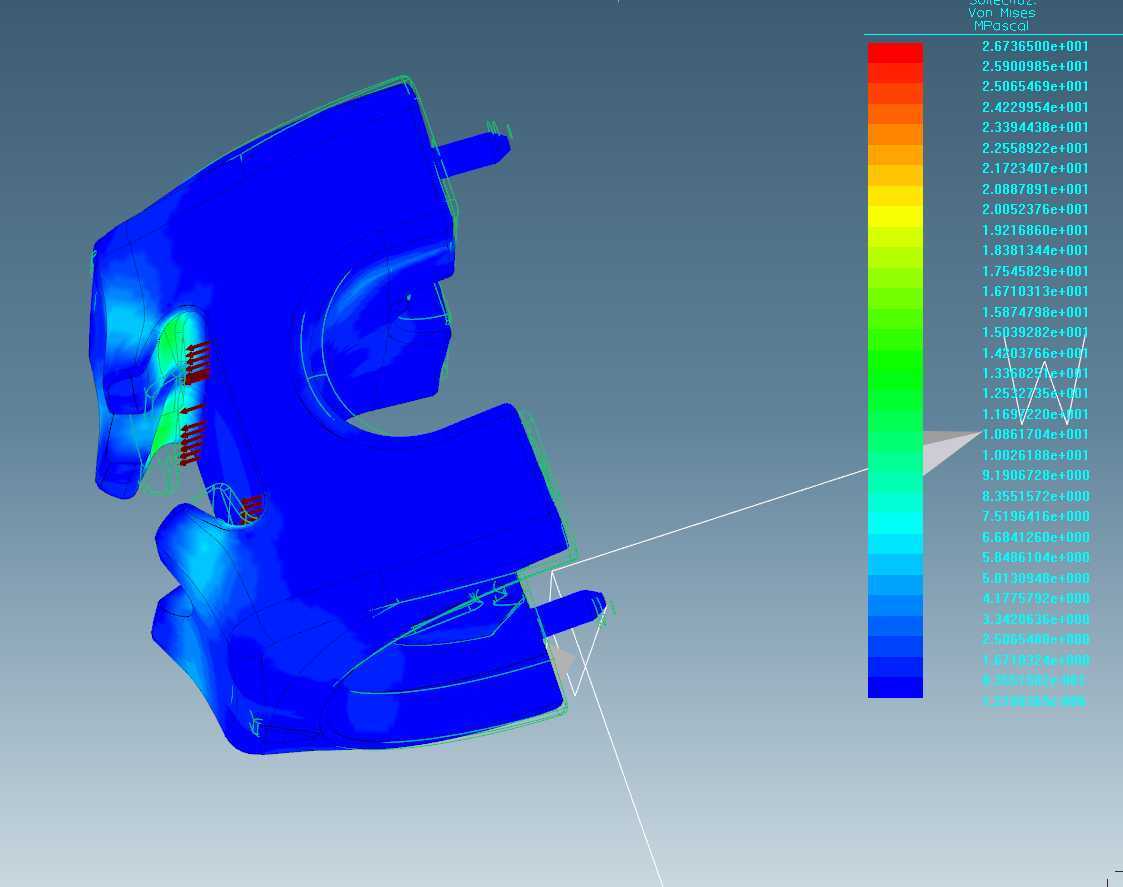

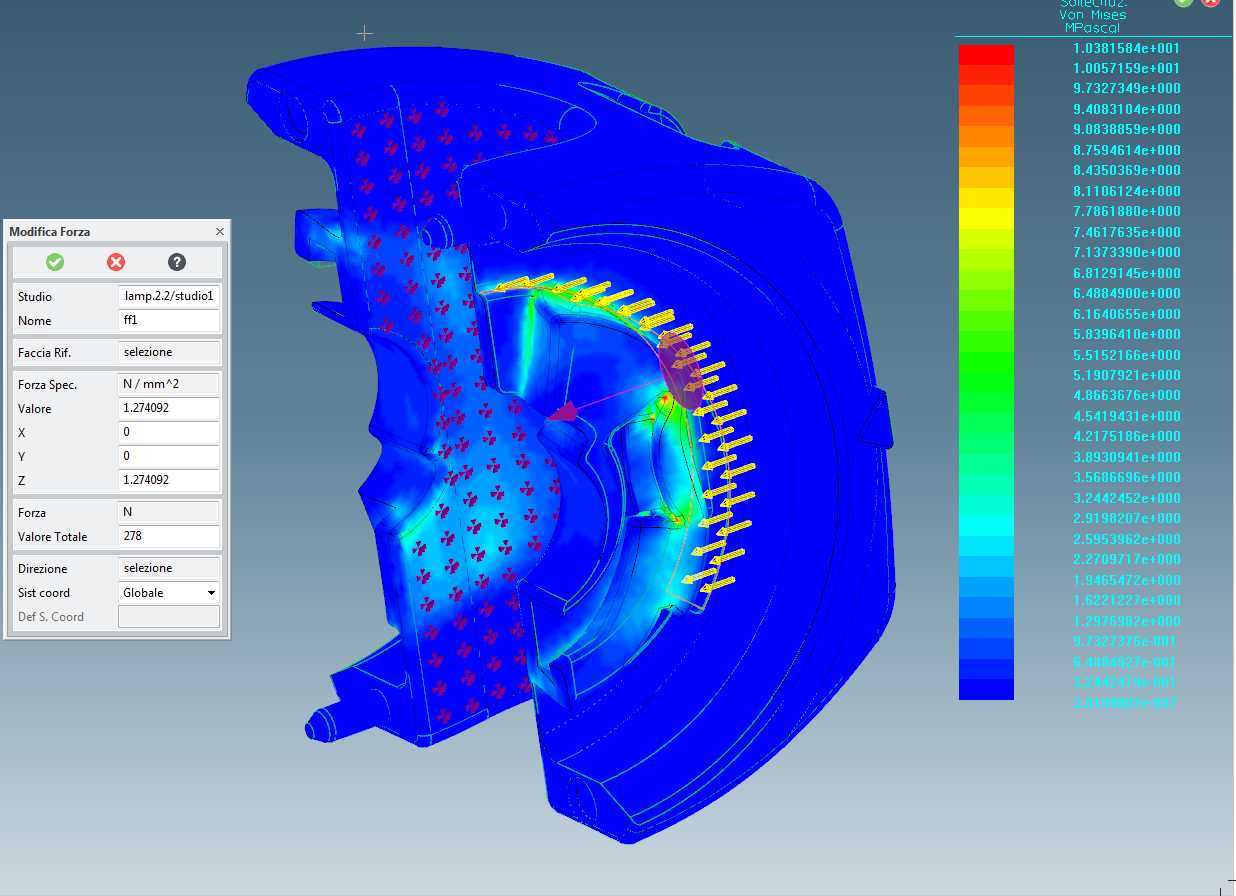

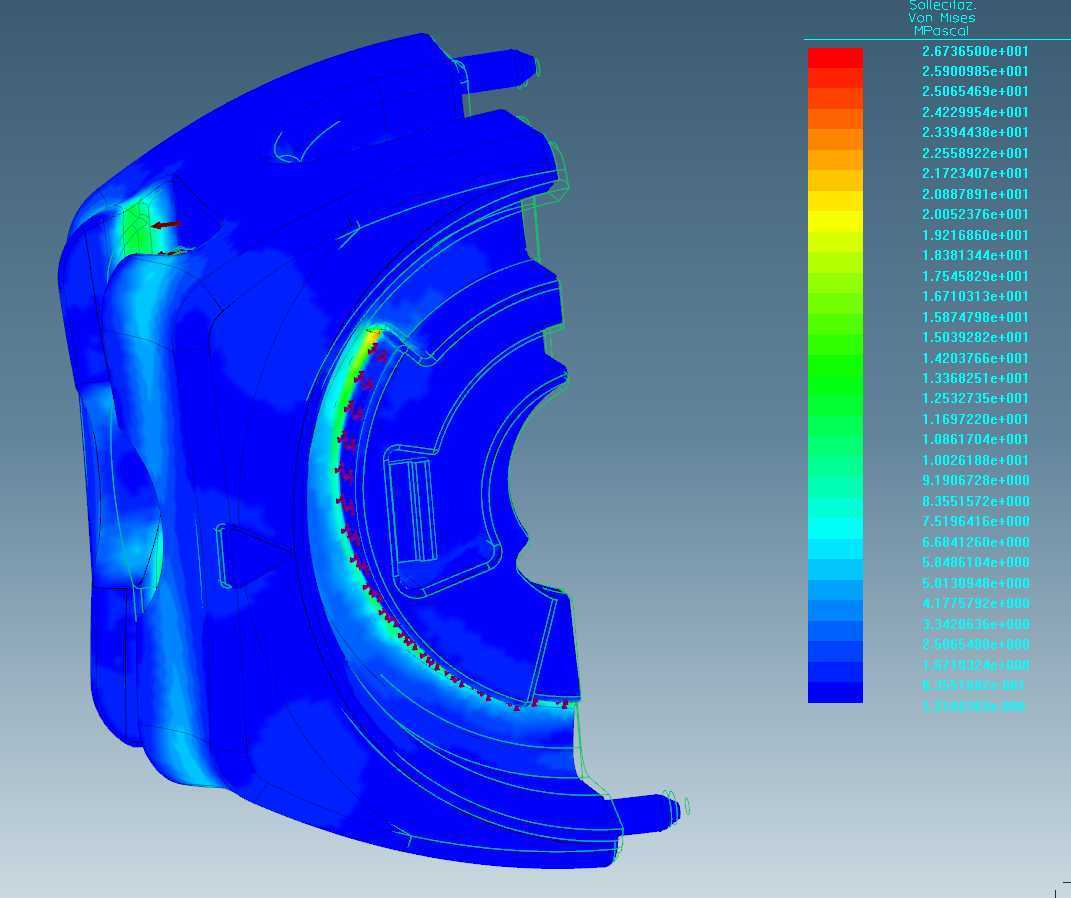

　　设计层面上，整体结构做了全圆角处理，所有外露棱边的圆角半径均不小于2mm，不存在可能剐蹭线缆、划伤操作人员衣物或皮肤的尖锐结构，完全适配狭小作业空间内的使用需求，避免人员在移动过程中被突出结构磕碰受伤。夹体的滑动结构做了限位设计，当凸轮处于释放状态时，两个夹体不会从圆管上意外脱落，可沿着圆管轴向自由滑动调整位置，调整到目标位置后直接转动凸轮即可完成锁紧，无需将夹件从管端套入，也无需松开管件两端的固定结构，适配已经安装完成的管路、扶手的后续加装需求，大幅降低现场改造的施工难度。夹体的受力结构经过受力仿真验证，拱形的内部承力结构可将锁紧力均匀分散到夹体与管件的整个接触面上，不会出现局部应力集中导致夹体开裂的问题，长期反复锁紧释放也不会出现结构疲劳变形，锁紧力衰减率控制在5%以内，可满足长期反复使用的需求。夹体外部的箭头标识为永久性模压成型标识，不会因为长期摩擦出现标识脱落的问题，操作人员可通过箭头方向快速判断当前夹件处于锁紧还是释放状态，无需额外记忆操作逻辑，降低新操作人员的学习成本。

　　安装边界方面，这类夹件适配标准外径的圆管安装，夹体开合的最大间隙略大于适配圆管的外径，安装时无需额外调整间隙，直接卡到圆管上即可转动凸轮锁紧，夹体整体外轮廓为对称的类圆形结构，突出圆管表面的高度经过优化，不会占用过多周边空间，即使在多根管路并排布置的场景下，相邻管路之间只要留有满足夹体外轮廓的安装间隙即可完成装夹，无需预留额外的操作空间。夹体两侧预留有标准的附件安装接口，可直接挂载小型置物盒、线缆固定座、标识牌等轻型附件，无需额外打孔或焊接，不会破坏原有扶手或管路的结构强度。整套夹件没有零散的小零件，所有结构均为集成式设计，不会出现安装过程中小零件掉落丢失的问题，尤其适配高空作业、零重力环境下的安装作业需求，避免零散零件漂浮或坠落引发安全隐患。夹体的锁紧力经过标定，在额定锁紧状态下可承受垂直于管件方向的额定载荷，不会出现沿管件滑动或绕管件转动的情况，可满足常规轻型附件的挂载需求，同时当挂载载荷超过额定值时，夹件会出现缓慢滑动而非突然松脱，避免附件突然坠落引发安全事故。
