双杆球头铰接式旋转连接构件

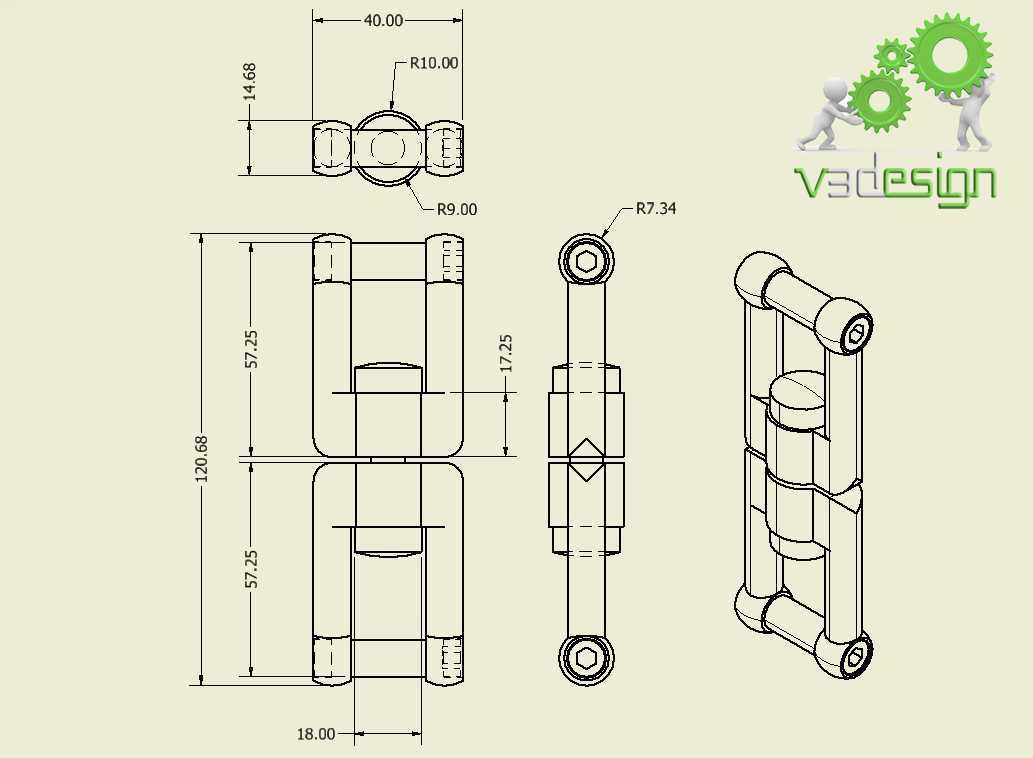

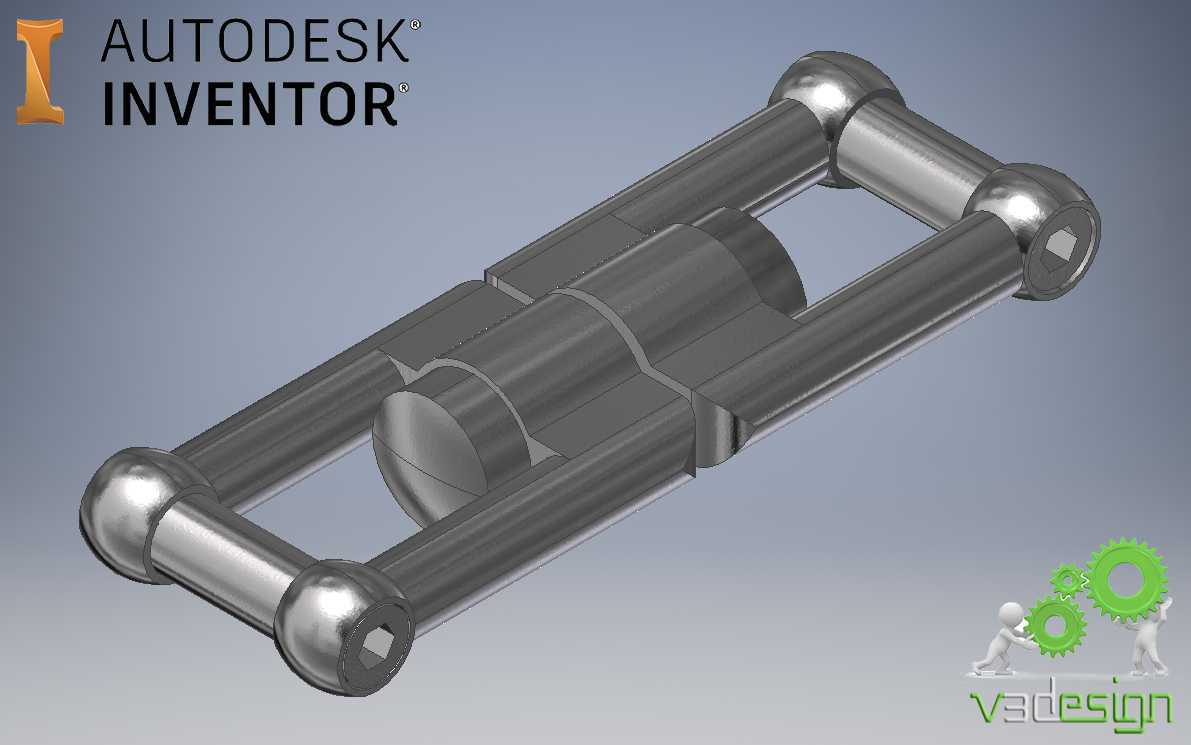

　　这类双杆球头铰接式旋转连接构件，常应用在需要多自由度角度补偿的传动链路里，比如轻工设备的连杆传动组、自动化生产线的姿态调整机构、小型工装夹具的活动连接端，都能见到这类结构的身影。它的核心作用是在两个存在相对角度偏移、需要同步传递推拉作用力的部件之间，建立可灵活转动的刚性连接，既不会因为安装面的同轴度误差产生卡滞，也能在设备运行过程中吸收小幅的振动偏移，避免连接部位因为交变应力出现疲劳断裂。从结构设计逻辑来看，这款构件采用对称双平行杆布局，两端的球头结构分别嵌入对应安装座的球窝内，可实现绕球心的多方向小角度转动，中间的筒状主体是受力承载的核心段，双杆的设计相比单杆结构，能在同等杆径下提升抗扭刚度，避免传递扭矩时出现杆体扭转变形，

　　同时对称布局也让两端球头的受力更均匀，不会出现单侧球头偏磨的问题。设计时首先要考虑的是球头与球窝的配合间隙，间隙过大会导致传动过程中存在空程，影响传动精度，间隙过小则会增大转动阻力，甚至在温度变化出现热胀时出现卡滞，通常会根据使用场景的载荷大小、运行速度，选择H7/f6或者H8/g7的配合公差，同时在球头表面做硬化处理，提升耐磨性能。中间的筒状主体与两侧杆体的连接，采用过盈配合加圆柱销定位的方式，保证大载荷推拉作用下不会出现杆体脱出的问题，两端球头端部设计的内六角孔，是方便安装时通过内六角扳手拧紧固定，不需要额外的夹持位置，能有效缩小安装所需的操作空间。关于安装边界，这类构件的安装需要预留两端球头的转动空间，

　　不能在球头摆动范围内设置其他干涉部件，通常球头的最大摆角在15度到25度之间，选型时需要提前核算设备运行过程中两端连接点的最大相对偏移角度，确保摆角在构件允许范围内，避免运行时球头与安装座边缘发生刚性碰撞。杆体的长度决定了两端安装点的中心距，设计时会根据传动行程的需求确定中心距尺寸，同时要校核杆体的长径比，避免长径比过大导致受压时出现失稳弯曲，通常这类构件的杆体长径比会控制在15以内，如果需要更大的中心距，会适当增大杆体直径来提升抗弯刚度。在实际应用场景中，这类旋转连接构件经常替代传统的刚性销轴连接，尤其是在设备机架存在加工误差、或者运行过程中连接部位存在小幅相对位移的场合，它的自适配角度补偿特性，能大幅降低安装时的对位精度要求，减少装配调试的工时，同时也能降低连接部位的应力集中，延长整套传动机构的使用寿命。比如在小型包装设备的开合机构里，这类构件连接驱动气缸与开合摆臂，气缸伸出收回的过程中，摆臂的转动会带动连接端的角度不断变化，球头结构可以灵活适配这个角度变化，不会因为角度偏差导致气缸活塞杆承受径向力，有效保护气缸的密封件，提升气缸的使用寿命。在工装夹具的夹紧机构里，这类构件可以连接夹紧手柄与夹紧压块，当工件表面存在小幅角度偏差时，球头结构可以让压块自动贴合工件表面，保证夹紧力均匀分布，不会出现压块单侧接触导致工件夹伤或者夹紧不牢的问题。设计建模过程中，需要重点关注球头的球面度公差，球面度误差过大会导致转动时出现卡顿，

　　同时要保证两端球头的球心与杆体轴线的同轴度，同轴度偏差会导致安装后杆体出现偏斜，运行时产生附加的径向载荷。筒状主体的内径设计会根据整体的受力情况做掏空处理，在保证结构强度的前提下尽可能减轻构件自重，降低运动过程中的惯性力，尤其是在高速往复运动的场合，自重的降低能有效减少机构的振动与冲击。另外，这类构件的表面处理通常会根据使用环境选择，普通工况下做发黑处理即可起到防锈作用，在腐蚀环境下使用则会采用不锈钢材质或者做镀镍处理，提升耐腐蚀性能。安装时需要注意两端球头的锁紧力度，不能过度拧紧导致球头被压死无法转动，也不能锁得过松导致运行时出现松脱，通常会在锁紧螺母上加装防松垫圈，保证长期运行下的连接可靠性。
