欧姆龙A22NE急停停止按钮三维结构

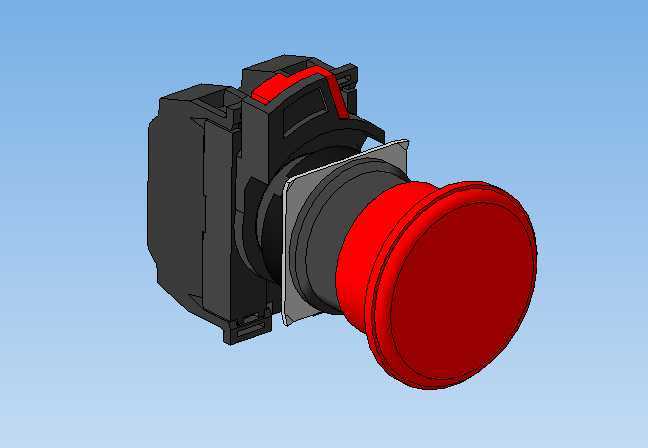

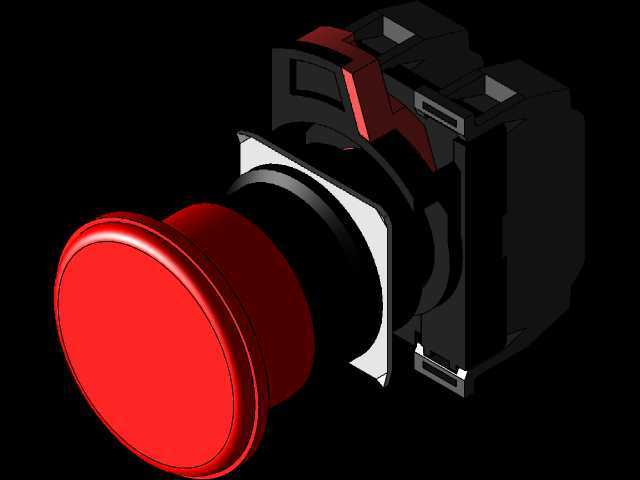

　　这款急停停止按钮的三维结构还原，是基于工业现场实际选型需求搭建的，日常做设备电气布局、操作面板排布时，这类元件的安装边界、外形干涉校验是结构设计阶段绕不开的环节。先从实际应用场景说，这类蘑菇头急停按钮几乎覆盖所有工业生产场景，从自动化生产线的工位旁、机床设备的操作面板、输送线的沿线急停点位，到起重设备、叉车的操控区域，甚至是小型试验设备、非标专机的操作界面，都需要布置这类元件，核心作用是在设备出现异常、人员操作失误或者现场出现安全隐患时，操作人员可以第一时间拍压按钮，切断设备的控制回路或者动力回路，让设备快速进入停止状态，避免安全事故扩大。

　　从功能特性来看，这款按钮采用蘑菇头式的红色操作头设计，操作头直径足够大，操作人员在紧急状态下不需要精准对准，哪怕是手背、手肘碰撞都能可靠触发，红色的外观也符合工业安全色的规范，在设备面板上辨识度极高，哪怕是光线不佳的车间环境，也能快速定位按钮位置。按钮的触发结构采用直动式按压设计，按压行程符合安全控件的相关要求，触发后会保持锁定状态，不会因为外力消失自动复位，必须通过旋转操作头的方式才能解除锁定，避免设备误重启带来的二次风险，底座部分集成了触点模块的安装位，可以根据实际回路需求搭配常开、常闭触点组合，满足不同设备的安全回路设计要求。

　　设计思路上，整个模型严格按照实物的装配关系拆分，从前端的蘑菇头操作端、中间的安装固定基座、后部的触点安装座，每一部分的配合间隙都做了还原，安装法兰部分的尺寸完全适配标准的22mm面板安装孔，这也是工业控制按钮的通用安装尺寸，做面板开孔设计的时候可以直接调用模型做干涉检查，不需要反复核对二维样本的尺寸参数。安装边界部分，按钮从面板正面插入后，后部的固定环采用螺纹旋紧结构，模型里还原了固定环的锁紧结构，面板后方需要预留的安装深度也做了准确还原，做电气柜内部布局、操作面板背后的走线空间设计时，可以直接参考模型的后部尺寸，避免出现安装后和柜内其他元件、线槽产生干涉的问题。

　　实际做设备设计的时候，很多新手工程师容易忽略急停按钮的安装空间要求，比如按钮周围预留的操作空间不足，紧急情况下拍压按钮会碰到旁边的其他旋钮、开关，或者面板后部预留深度不够，导致按钮装上去之后触点模块顶到柜内的走线或者其他电气元件，这个三维模型把按钮的整体外形、各个方向的突出尺寸都做了准确还原，不管是做操作面板的布局排布，还是做整台设备的人机交互界面设计，都可以直接导入装配体里做校验，不需要自己再从零开始测绘建模。另外按钮侧面的卡扣结构、操作头和基座的配合限位结构也都做了细节还原，能直观看到按钮按下之后内部的动作行程关系，对于刚接触电气元件选型的结构工程师来说，也能通过模型快速理解这类急停按钮的装配逻辑和工作原理，避免选型时出现安装尺寸不匹配、操作空间不足的问题。

　　从结构细节来看，按钮的操作头部分做了防滑的边缘纹理，旋转复位的时候不容易打滑，基座部分的定位卡槽可以防止按钮在面板上转动，保证安装之后的位置固定，不会因为长期按压出现角度偏移。后部的触点模块采用导轨式卡扣安装，可以根据需求扩展触点数量，模型里还原了卡扣的配合结构，能直观看到触点模块和基座的安装方式，做BOM表整理的时候也能清晰拆分各个组成部分，方便统计物料。这类安全控件的尺寸精度直接影响现场安装的效率，模型里所有的安装尺寸、配合尺寸都和实物保持一致，导入到不同的三维软件里都能直接用于装配校验，不需要额外调整尺寸比例，不管是做新设备的设计，还是做旧设备的操作面板改造，都能提供准确的结构参考。
