黄铜材质三通式管路快插接头结构

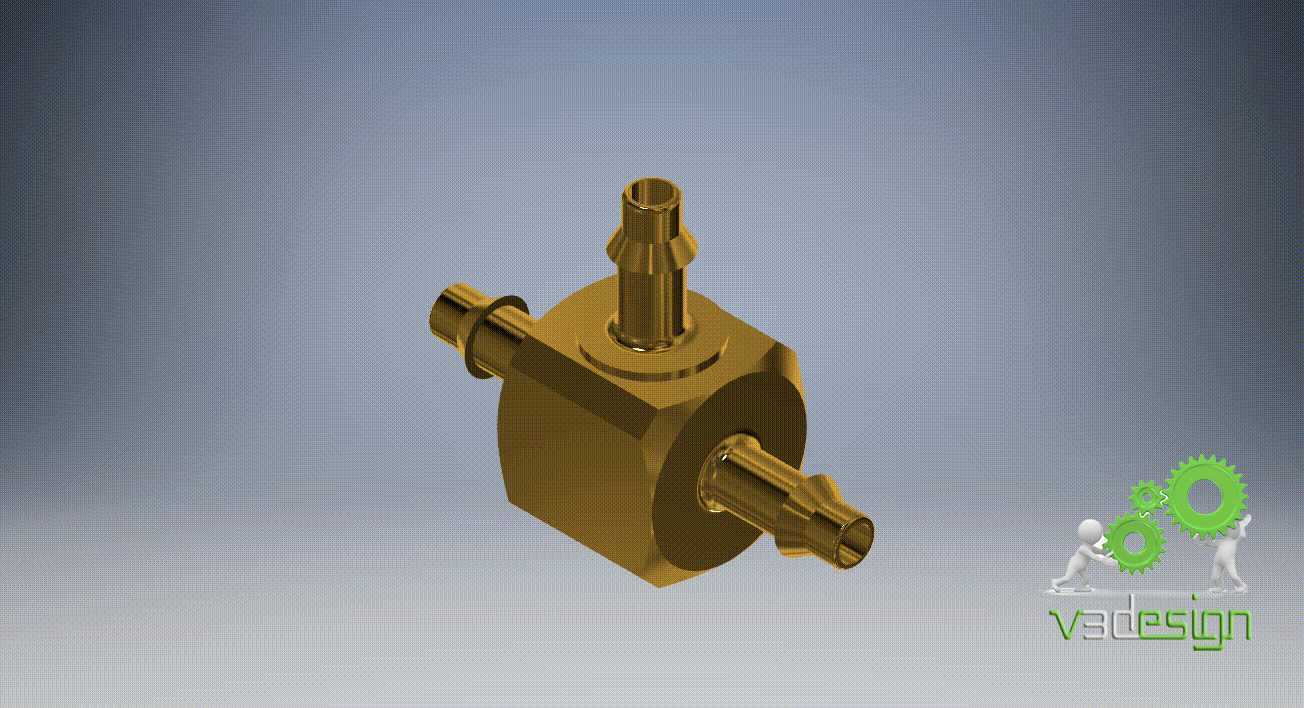

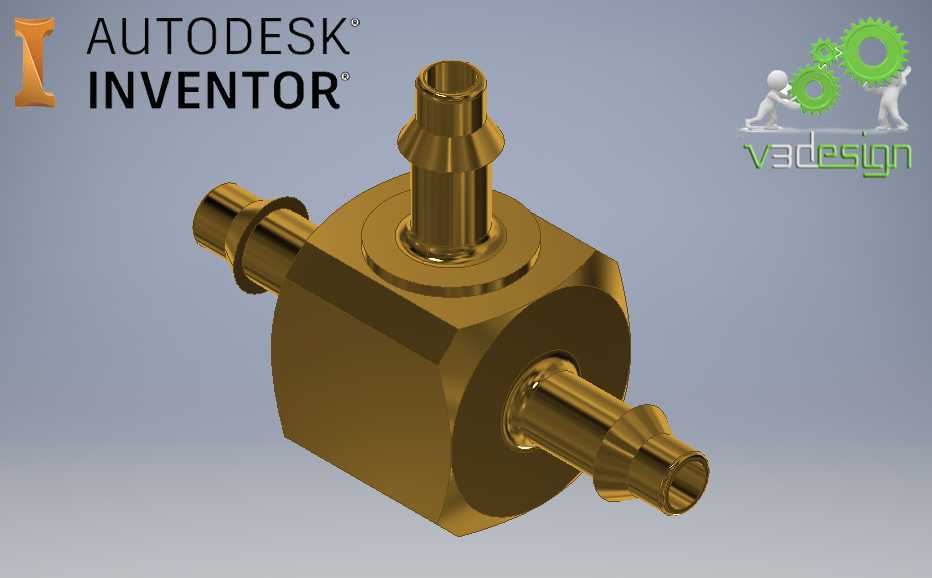

　　这款三通式管路接头主要面向小通径流体输送场景设计，常见于实验室气路搭建、小型医疗设备流体回路、桌面级气动工装的管路分流作业中，可实现单路输入双路输出或者双路汇入单路的流体换向需求，适配的介质多为低压压缩空气、常温清水、无腐蚀性的惰性气体，工作压力区间覆盖常规低压管路的0-1MPa工况，能满足多数民用及轻工业小流量管路的连接需求。从结构设计来看，主体采用一体式锻压黄铜坯料加工而成，相比拼接式结构减少了两个潜在泄漏点，三个接口均采用宝塔式快插结构，接口外壁加工有多道环形倒刺，当配套的柔性软管（PU管、硅胶管、橡胶管）推入接口后，倒刺会嵌入软管内壁，配合外置的喉箍或者管卡紧固后，可承受常规工况下的管路拉脱力，避免管路受压脱落。

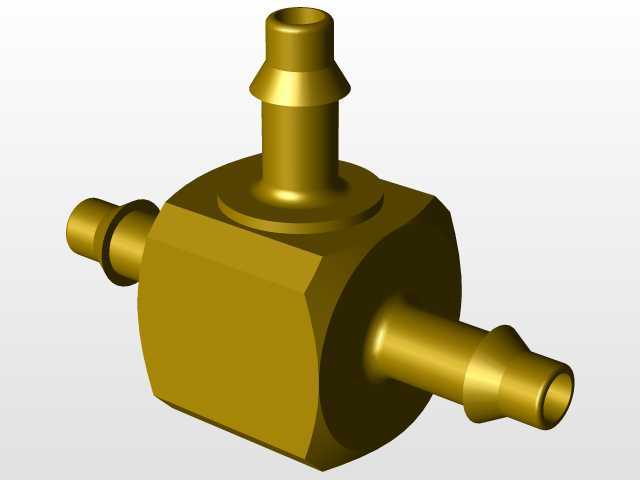

　　三个接口的轴线呈空间正交分布，其中两个接口处于同一水平轴线对向布置，第三个接口垂直于该轴线向上引出，这种布局能最大程度缩小接头安装后的占用空间，在紧凑的设备内腔布管时，可减少管路弯折角度，降低流体沿程阻力。设计阶段优先考虑了安装边界的适配性，主体的六方结构是专门为管路安装预留的扳手夹持位，安装时无需夹持易变形的接口部位，用普通开口扳手卡住六方主体即可完成拧紧作业，不会因夹持力过大导致主体变形或者接口圆度超差。接口的通径尺寸经过匹配计算，三个接口的通径保持一致，避免因通径突变造成的流体紊流、压力损失过大问题，接头内部的流道交汇处做了圆弧过渡处理，没有直角锐边，既减少了流体输送时的阻力，也避免了长期输送含微小颗粒介质时的流道冲蚀磨损。

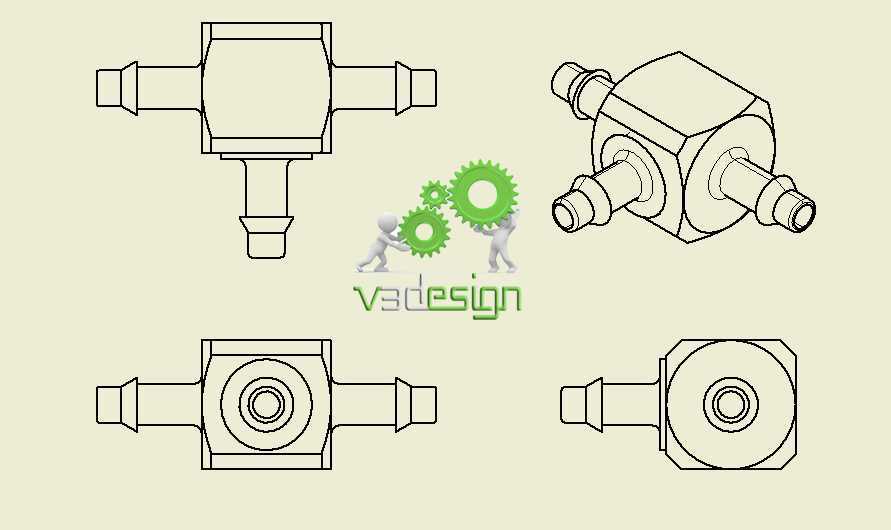

　　实际选型使用时，需要注意安装空间的预留：接头主体六方的对边尺寸为常规小接头通用尺寸，垂直方向的接口长度略长于水平方向两个接口，安装时垂直接口上方需要预留出至少一倍于接口外径的操作空间，方便软管插拔和喉箍紧固；水平方向的两个接口因为对向布置，两侧的管路弯曲半径需要满足软管最小弯曲半径要求，避免管路弯折堵死。这类接头相比塑料材质的同规格接头，耐温范围更宽，可在-20℃到120℃的工况下稳定工作，不会因温度变化出现材质脆化或者软化变形的问题，黄铜材质本身的抗锈蚀能力也能满足常规非腐蚀工况的长期使用需求，不需要额外做表面防腐处理，加工完成后仅需做简单的去毛刺清洗即可投入使用。在三维建模过程中，重点还原了宝塔接口的倒刺角度、

　　六方夹持位的尺寸公差、内部流道的过渡圆弧，所有配合尺寸均按照常规五金接头的行业公差设定，建模时预留了软管装配的过盈量，确保虚拟装配时能还原实际安装的干涉情况，方便设计人员在做设备整体布管时提前校验安装空间，避免实际装配时出现接头与周边结构件干涉、软管无法安装的问题。
