手持式工业检测摄像设备三维结构设计

　　这款手持检测摄像设备的结构设计，核心围绕产线现场快速视觉核验的实际需求展开，区别于固定安装的工业视觉相机，其手持形态的设计初衷是适配离散制造场景下的灵活检测需求——比如机加工车间抽检零件表面缺陷、装配线旁核查线束插接到位情况、设备维保过程中探查狭窄腔体内部的部件状态，这类场景不需要固定架设视觉工位，要求检测人员可以随身携带设备，随时对准待检测部位完成图像采集，不需要复杂的安装调试流程。

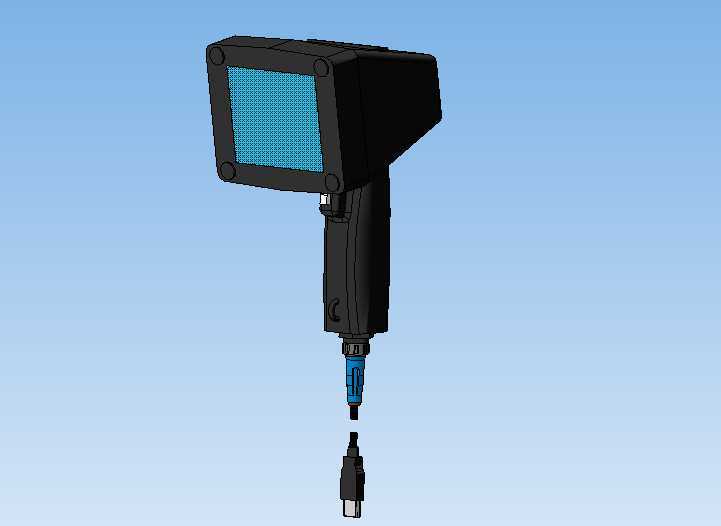

　　从结构布局来看，设备采用枪式握持的人体工学设计，握持段做了贴合手掌弧度的收腰处理，表面设置的防滑纹理可以避免车间内沾有少量切削液或油污的手打滑，握持区域的重心经过配平，整机重心落在握持段中心位置，单手握持长时间操作也不会出现手腕酸胀的情况。设备前端的镜头采集模块做了可更换接口设计，图中展示的可拆卸探头可以根据检测场景替换，比如换成微距探头检测精密零件的表面划痕，换成侧视探头探查设备内部管路的侧壁状态，换成长杆探头伸入深孔结构内部采集图像，接口处采用快拆卡扣结构，更换时不需要额外工具，按压卡扣即可完成探头的拆装，接口内部的定位销可以保证探头安装后光轴与主机成像模块同轴，不会出现成像偏移的问题。

　　主机上部的成像显示区域采用嵌入式安装的防护屏，屏幕四周做了高出屏幕表面1.2mm的防撞胶圈，即使设备不慎从1.2米的工作高度掉落到车间水泥地面，胶圈可以吸收大部分冲击能量，避免屏幕直接磕碰碎裂。屏幕下方设置的三个实体功能按键，分别对应图像采集、焦距调节、光源亮度调节，按键采用凸起式设计，操作人员佩戴劳保手套也可以准确按压操作，不需要脱下手套触控屏幕，适配车间现场的操作规范。设备尾部预留了数据传输接口，不用时接口处有橡胶防尘盖封堵，避免车间内的金属粉尘、切削液雾进入接口造成接触不良，采集到的图像既可以通过内置存储模块暂存，也可以通过接口连接现场工控机直接传输检测数据。

　　在安装边界与尺寸设计上，设备主机主体的长宽高控制在180mm×120mm×85mm范围内，握持段的直径为38mm，适配绝大多数成年操作人员的手掌握持尺寸，搭配不同长度的探头后，整机最长伸出长度不超过320mm，可以伸入大部分设备的观察窗口、零件的深孔结构内部完成检测。设备外壳采用玻纤增强PC材质注塑成型，整体重量控制在420g以内，单手握持操作不会有明显的负重感，外壳的拼接缝隙处都做了密封胶条设计，整机防护等级达到IP54，可以适应车间内多粉尘、少量溅液的工作环境，不需要额外的防护套就可以在大部分工业现场使用。

　　从功能设计逻辑上，设备内置的可调光源集成在镜头模块周围，亮度可以根据检测场景的环境光线调节，比如在光线昏暗的设备内部检测时，可以调高光源亮度补足照明，在检测高反光金属表面时，可以调低亮度避免屏幕出现过曝光斑，不需要额外携带辅助照明设备。成像模块的焦距调节范围覆盖10mm到无穷远，既可以贴近零件拍摄微距细节，也可以对准距离较远的设备部位拍摄整体状态，调节环设置在镜头根部，握持时手指可以直接拨动调节，操作动线流畅，不需要变换握持姿势就可以完成焦距调整。设备内部的电路板安装采用减震胶柱固定，即使日常使用中出现轻微磕碰，也不会造成电路板接插件松动，提升设备的抗造性，适配工业现场相对粗放的使用场景。

　　在结构细节处理上，设备握持段底部设置了挂绳孔，可以搭配腕带使用，操作时将腕带套在手腕上，避免设备不慎脱手掉落。探头与主机连接的线缆采用高柔性耐折线缆，反复弯折也不会出现线芯断裂的问题，探头外壳采用金属材质制作，前端设置了透明防护镜片，避免检测时碰到零件表面刮花镜头，防护镜片可以单独拧下更换，长时间使用出现划痕后不需要更换整个探头，降低后期使用的维护成本。设备的电池仓设置在握持段底部，采用可更换锂电池设计，电池盖通过卡扣固定，更换电池时不需要工具，单块电池可以支持连续4小时的检测作业，满足班组一个班次的现场使用需求。
