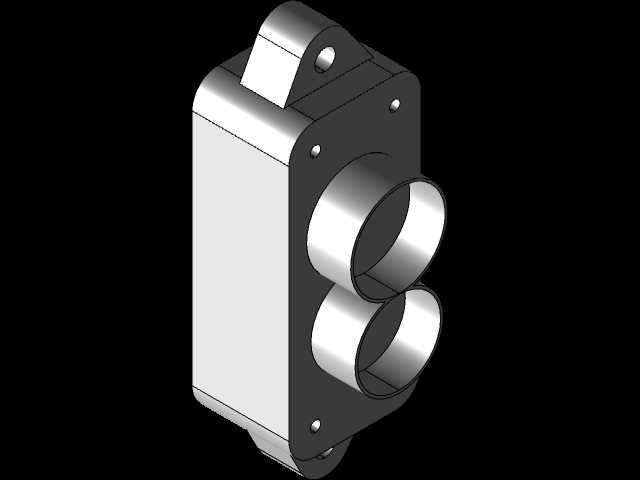

双镜头激光测距传感装置三维结构

　　在自动化产线的工件定位工位、AGV小车的行进避障路径、智能仓储的货位高度检测场景里，这类双镜头布局的激光测距传感装置是核心的感知部件，区别于单镜头的漫反射式测距结构，双光轴的设计能在近距离检测时减少被测物表面反射率差异带来的数值漂移，尤其是针对金属加工件的亮面、哑光塑料件、哑光包装材料这类反射特性差异极大的被测对象，同轴的发射接收镜头组搭配独立的参考光路，能把检测盲区压缩到极小范围，满足工位上近距离定位的精度要求。从结构设计的角度拆解，整个壳体采用一体化的铝合金铣削成型思路，侧壁预留的沉头安装孔位完全贴合工业现场的安装标准，孔位间距按照通用的工业传感安装基准排布，不需要额外定制转接板就能直接固定在型材支架、

　　设备侧壁或者移动载具的安装面上，壳体顶部的出线位做了密封槽预留，后期装配时可以嵌入橡胶密封圈，满足车间多粉尘、少量切削液飞溅的防护需求，不会因为现场的恶劣工况导致内部光学元器件积灰受潮。两个突出的金属镜筒是整个装置的光学核心，镜筒和主壳体之间采用过盈配合加密封胶的装配方式，镜筒内壁做了发黑消光处理，避免内部杂散光反射影响测距精度，每个镜筒的端面都预留了光学镜片的安装台阶，装配时可以先固定发射端的激光二极管模组，再调整接收端的雪崩二极管位置，通过镜筒的同轴度基准保证光轴对齐，不需要额外的调整支架就能完成光学组件的校准，大幅减少装配环节的调试工时。壳体侧面的固定螺丝全部采用内六角沉头设计，螺丝头部完全埋入壳体表面，

　　不会突出在外影响装置的安装间隙，整个装置的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既避免安装过程中划伤操作人员，也能减少设备运行过程中剐蹭周边管线的风险。在实际选型适配时，要注意装置的安装边界，整个主体的矩形截面尺寸适配常规的传感安装空间，镜头突出的长度要纳入安装间隙的计算，尤其是在移动设备上搭载时，要预留足够的安全距离，避免行进过程中镜头碰撞到周边的工件或者护栏。这类传感装置的结构设计完全围绕工业场景的可靠性展开，没有多余的装饰性结构，每一处结构特征都服务于光学性能稳定、装配便捷、现场适配性强的核心需求，比如壳体背部的散热筋结构，能把内部驱动电路长时间工作产生的热量快速传导出去，避免高温环境下电路元器件出现温漂，

　　影响测距数值的稳定性；镜筒的壁厚经过反复校核，既保证足够的结构强度，不会因为现场的轻微磕碰出现光轴偏移，也不会因为壁厚过大导致整体重量超标，适配移动载具的负载要求。在三维建模过程中，所有的安装孔位、配合尺寸都严格按照工业传感的通用公差要求设定，沉头孔的深度、螺纹孔的攻丝深度都符合机械设计手册的标准，装配间隙预留合理，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现部件松动的问题，整个模型的结构拆分完全对应实际的生产装配流程，从壳体加工、光学组件装配、电路固定到密封件安装的每一个环节，都能在模型里找到对应的结构特征，方便结构设计人员参考这类工业传感装置的设计思路，也能帮助设备选型人员直观了解装置的安装尺寸和布局特点，提前在设备整体设计阶段预留合适的安装位置，避免后期出现安装干涉的问题。
