直线导轨搭载Z轴电动位移滑台结构

　　在精密检测、光学元件装调、半导体后道工序以及小型自动化装配工位中，Z轴方向的高精度进给一直是工位布局里容易被忽略但直接影响最终良率的环节。这款搭载在直线导轨上的Z轴电动工作台，正是针对小行程、高刚性、低占用空间的垂直进给需求设计的结构方案，区别于常见的水平向线性滑台，垂直布局的滑台首先要解决的就是滑台自重与负载带来的下坠问题，设计阶段没有采用额外的配重结构，而是通过丝杠副的自锁特性搭配伺服电机的抱闸功能，在断电状态下也能保持滑台位置不偏移，省去了配重块带来的额外安装空间占用，也避免了配重结构长期运行带来的钢丝绳磨损、配重块晃动等隐患。

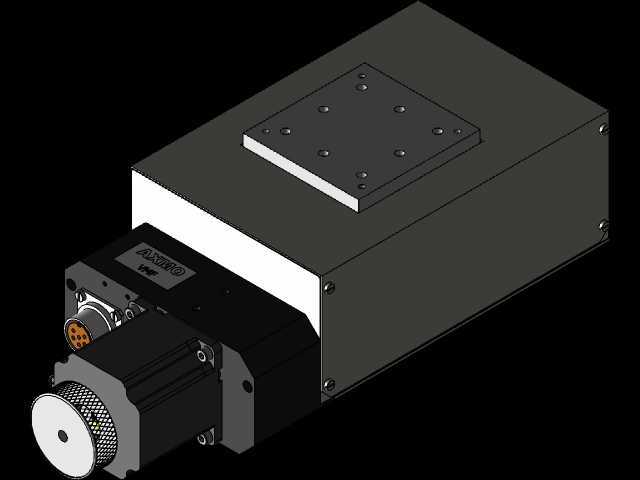

　　从结构布局来看，整个滑台的承载主体采用一体化铣削的铝制基座，基座上直接加工出直线导轨的安装基准面，不需要额外的转接板来固定导轨，这种设计一方面减少了装配环节的累计误差，导轨安装面一次装夹加工完成，平行度可以控制在0.02mm每百毫米行程范围内，另一方面也压缩了整个滑台的整体厚度，对于安装空间局促的多轴叠加工位来说，Z轴的厚度直接决定了整个运动模组的总高度，薄型化的基座设计可以让设备整体的重心更低，运行时的振动更小。滑台的运动部分采用双导轨四滑块的布局，相比单导轨双滑块的结构，双导轨的抗倾覆力矩能力提升了60%以上，即使在滑台台面的边缘位置加载负载，也不会出现滑块卡滞、运动卡顿的问题，适合需要在台面上安装夹爪、检测探头、点胶阀等偏载执行元件的工位。

　　驱动部分采用伺服电机直连滚珠丝杠的传动方案，没有使用同步带或者齿轮减速结构，直连的传动方式可以完全消除传动间隙，反向空程可以控制在0.005mm以内，满足微米级进给的定位需求。电机安装座和基座采用一体化加工的结构，电机输出轴和丝杠的同轴度通过加工精度直接保证，不需要装配时反复调整同轴度，也避免了长期运行后连接松动带来的传动误差。丝杠的支撑端采用成对安装的角接触轴承，可以同时承受径向和轴向的载荷，在滑台频繁上下往复运动的工况下，轴承的预紧结构不会因为温度变化出现预紧力松弛的问题，长期运行的定位精度保持性更好。滑台的侧面设置了硬限位挡块，在软件限位失效的情况下，硬限位可以直接触发电机的急停信号，避免滑台超程撞击基座两端的结构，同时滑台内部预留了光栅尺的安装位置，如果有更高的定位精度需求，可以直接加装光栅尺构成全闭环控制，不需要对现有结构做额外的打孔或者改装。

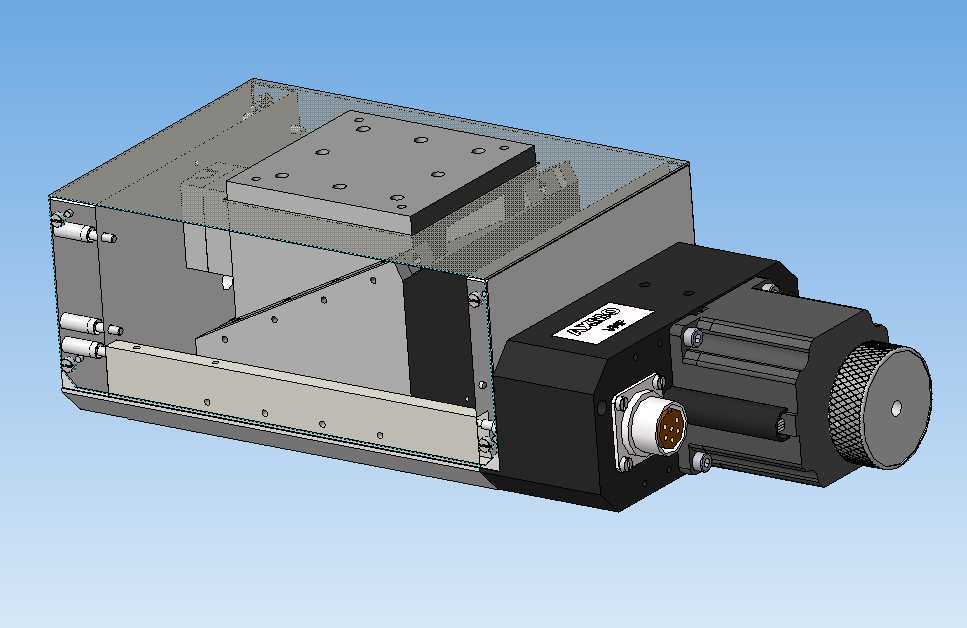

　　从安装边界来看，这款Z轴滑台的基座底部设置了和标准直线导轨匹配的安装槽，可以直接搭载在水平向的线性导轨滑台上，组成XZ两轴的运动平台，也可以多台组合搭建XYZ三轴的运动结构，安装孔位采用标准的孔距设计，和市面上主流的工业铝型材安装孔距兼容，不需要额外加工转接板就可以直接固定在型材机架上。滑台的工作台面采用标准的螺孔阵列布局，螺孔的间距和深度都按照通用工装的安装尺寸设计，常见的气动夹爪、微调平台、检测相机支架都可以直接通过螺丝固定在台面上，不需要额外做转接工装。滑台的外罩采用半透明的防护板设计，既可以阻挡加工过程中的粉尘、切削液进入导轨和丝杠的传动区域，延长传动部件的使用寿命，也可以直接观察到内部导轨和丝杠的润滑状态，日常维护的时候不需要完全拆掉外罩，就可以判断是否需要补充润滑脂。

　　在实际选型应用中，这款滑台适合行程在100mm以内的垂直进给场景，比如视觉检测工位的镜头焦距调整、点胶工位的针头高度微调、小型零件压装的压头进给、激光打标工位的焦距调节等，相比气缸驱动的Z轴进给，电动滑台的进给速度和位置可以通过程序任意调整，可以适配不同高度的工件加工需求，不需要像气缸那样调整硬限位的位置来改变行程，换型生产的时候只需要修改程序参数就可以完成调整，大幅缩短了换型的调试时间。同时滑台的运动速度曲线可以通过伺服驱动器设置，在启动和停止阶段做加减速缓冲，避免硬冲击带来的工件移位或者设备振动，对于易碎零件的装配和检测场景来说，平稳的运动特性可以有效降低零件的损坏率。设计阶段也充分考虑了走线的问题，滑台的侧面预留了拖链的安装位置，电机的线缆和可选装的传感器线缆都可以通过拖链规整布置，避免线缆在滑台运动过程中出现拉扯、缠绕的问题，长期运行的线缆可靠性更高。
